核心工作原理：靜壓傳感賦能液位精準換算
PTL602
投入式防腐液位變送器的核心工作邏輯與核心原理，延續“測量液體靜壓→換算液位高度”的核心邏輯，依托高精度防腐型壓阻傳感技術，結合投入式安裝設計，實現對腐蝕性液體液位的連續、精準監測，同時通過專屬防腐結構設計，規避強腐蝕介質對設備的損壞。其核心組件采用進口防腐型擴散硅壓阻芯體（部分高端型號可選單晶硅芯體），單晶硅芯體采用先進的離子注入工藝和微機械加工工藝制成，具備惠斯頓電橋和精密力學結構，對靜壓變化的響應靈敏度極高，同時搭配防腐封裝處理；擴散硅芯體則憑借成熟的壓阻效應，實現靜壓與電信號的穩定轉換，且經過防腐涂層優化，兩種芯體可根據場景精度需求與腐蝕強度靈活選擇，兼顧實用性、經濟性與防腐可靠性。

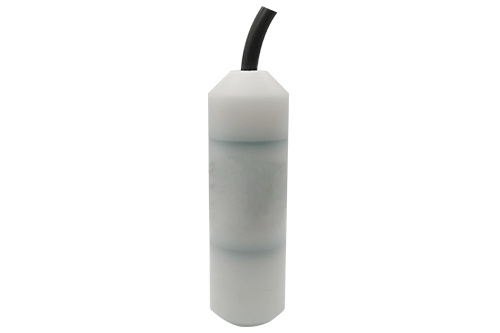

工作時，將PTL602的防腐傳感器探頭直接投入被測腐蝕性液體內部，探頭通過防腐四芯通氣電纜與變送器主體連接，通氣電纜可平衡大氣壓，確保傳感器僅測量液體靜壓，消除大氣壓波動對測量精度的影響，同時電纜外層采用防腐耐磨材質，避免被腐蝕性介質侵蝕。液體靜壓通過專屬防腐隔離膜片（常規為316L不銹鋼，強腐蝕場景可升級為哈氏合金或PTFE聚四氟乙烯涂層）傳遞至芯體，隔離膜片可有效隔絕腐蝕性介質與芯體的直接接觸，防止芯體腐蝕損壞。芯體在靜壓作用下發生微小彈性形變，帶動內部壓敏電阻阻值線性變化，通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱電壓信號。信號經內部高精度處理模塊完成放大、激光修調溫度補償、非線性校準與抗干擾濾波，有效抵消環境溫度、腐蝕性液體密度變化對測量精度的影響，最終輸出4~20mA（二線制）、0~5V、1~5V或0~10V（三線制）工業標準信號，可直接與PLC、DCS、數顯儀表對接，通過預設的液體密度參數，自動換算出實時液位高度，實現液位的實時監測、遠程傳輸與自動化控制，響應迅速且測量誤差小，可精準捕捉液位微小變化。
產品特性：防腐專屬優化，適配強腐蝕液位場景
PTL602的核心競爭力在于“投入式安裝適配+強防腐升級+全場景穩定運行”，在繼承投入式
液位變送器便捷性的基礎上，針對強腐蝕場景的核心痛點，在防腐性能、測量穩定性、安裝靈活性上進行專項優化，形成四大核心優勢，區別于通用型投入式液位變送器，更貼合強腐蝕場景需求。測量精度與穩定性方面，PTL602綜合精度可達±0.2%F·S、±0.5%F·S兩檔可選，部分數顯型號精度可達±0.25%F·S，長期穩定性控制在0.1%F·S/年，溫漂系數更低，可有效抵消溫度變化對腐蝕性液體密度和芯體性能的影響，確保不同腐蝕環境下的測量一致性；在20Hz~1000Hz機械振動范圍內，輸出變化小于0.1%F·S，抗振動、抗干擾能力優異，不受腐蝕性液體表面波動、泡沫、雜質的影響，測量穩定性遠超傳統防腐液位測量設備。

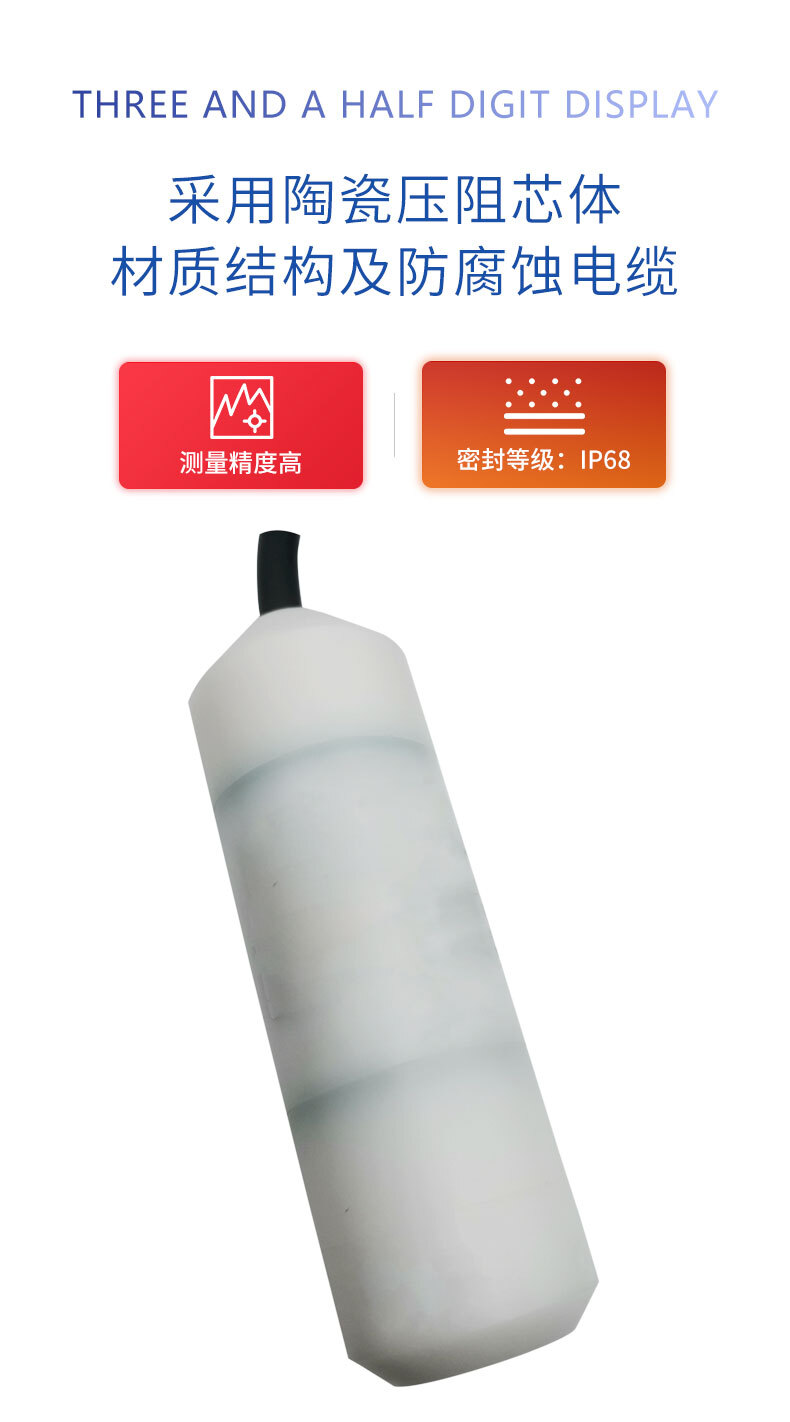

防護與防腐適配性上，PTL602采用全防腐結構設計，傳感器探頭、隔離膜片、線纜均經過防腐處理，核心防腐優勢突出：常規型號采用316L不銹鋼整體結構，可適配中等腐蝕強度的酸堿溶液、污水等介質；強腐蝕場景可升級為哈氏合金隔離膜片或PTFE聚四氟乙烯全涂層，可耐受強酸（如硫酸、鹽酸）、強堿（如氫氧化鈉）、高鹽溶液、腐蝕性溶劑等極端腐蝕介質，徹底杜絕介質對設備的侵蝕。設備防護等級達IP68，可長期浸沒在腐蝕性液體中運行，有效抵御潮濕、多塵、介質滲透等復雜環境的侵蝕，無需額外防腐防護裝置即可穩定運行。探頭表面經過特殊拋光處理，光滑易清潔，可減少腐蝕性淤泥、雜質附著，降低維護成本，避免因堵塞導致的測量失真。
安裝與操作靈活性上，PTL602采用投入式安裝設計，結構緊湊堅固，可通過防腐線纜懸掛式、法蘭安裝式或螺紋安裝式靈活固定，適配大型防腐儲罐、污水池、化工反應釜、酸堿槽等不同強腐蝕場景，安裝時無需改造原有容器，僅需將探頭投入腐蝕性液體，固定線纜或法蘭即可，施工便捷高效。線纜選用帶屏蔽層的防腐四芯通氣電纜，耐磨、抗拉扯、抗腐蝕，可根據場景需求定制長度（最長可達數百米），適配不同深度的腐蝕性液位測量；部分型號配備三位半LED數顯功能，可直接顯示現場液位或壓強數值，無需連接外部終端，方便現場查看與調試；支持電源反相極性保護及過載限流保護，安裝時正負極接反不會損壞設備，異常時自動限流，提升設備使用安全性與使用壽命，適配強腐蝕場景的長期穩定運行需求。
關鍵技術參數：精準適配強腐蝕液位測量需求
PTL602的參數配置全面貼合各類強腐蝕液位測量場景的需求，量程選擇靈活，精度與防腐性能針對性優化，可精準匹配不同深度、不同腐蝕強度的液位測量需求。量程范圍廣泛，以水位高度（mH?O）為單位，涵蓋0~0.5、1、2、3、5、10、15、20~100mH?O多檔規格，可根據被測腐蝕性液體深度靈活選型，適配從淺型酸堿槽到深井、從小型防腐儲罐到大型污水池的全場景測量需求，同時可根據客戶個性化需求定制專屬量程，貼合不同強腐蝕場景的精準測控需求。
電氣性能方面，供電電壓兼容9~36VDC寬電壓范圍（標準24VDC），適配各類工業供電環境；輸出信號支持4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）多種類型，可靈活適配不同型號的PLC、DCS控制系統，無需額外轉換模塊，集成便捷高效；電流輸出型最大負載電阻≤800Ω，電壓輸出型負載電阻≥50KΩ，絕緣電阻在100VDC激勵下大于2000MΩ，具備優良的電氣安全性與信號傳輸穩定性，可抵御強腐蝕場景的電磁干擾。介質溫度適配-20~75℃，環境溫度適配-20~85℃，可適配常溫、低溫等不同腐蝕環境，無需額外降溫或保溫裝置，確保測量精度穩定；過載壓力可承受1.5倍額定壓力，能有效抵御瞬時液位波動產生的靜壓沖擊，避免芯體損壞，適配腐蝕性液體液位波動的場景需求。
選型與應用：賦能強腐蝕場景液位自動化管控
PTL602憑借投入式安裝、強防腐性能、高精度測量、IP68強防護的核心優勢，廣泛應用于化工防腐、環保污水、冶金廢水、制藥化工、電鍍行業、海水處理等多個強腐蝕行業，適配酸堿儲罐、污水池、化工反應釜、電鍍槽、海水蓄水池、脫硫塔漿液池等多種強腐蝕場景，成為各行業強腐蝕液位監測的核心設備。在化工防腐領域，PTL602安裝于酸堿儲罐、腐蝕性溶劑儲罐，實時監測液位高度，與補液泵、排污泵對接，實現自動補液和防溢流報警，避免腐蝕性介質溢出造成安全事故與環境污染；在環保污水領域，用于工業廢水池、污水處理廠生化池的液位監測，適配高濃度污水、腐蝕性廢水的測量需求，實時反饋液位變化，助力環保達標排放。
在冶金廢水領域，PTL602用于冶金行業含重金屬、高腐蝕性廢水的液位測量，耐受廢水的強腐蝕特性，保障廢水處理流程的穩定運行；在制藥化工領域，用于醫藥中間體、腐蝕性溶劑儲罐的液位監測，采用衛生級防腐材質，符合行業標準，確保生產安全與產品質量；在電鍍行業，適配電鍍槽的液位監測，耐受電鍍液的強腐蝕，實現電鍍液液位的精準控制，提升電鍍產品質量；在海水處理領域，用于海水蓄水池、淡化設備的液位測量，耐受海水的高鹽腐蝕，保障海水處理流程的穩定運行。此外，PTL602還可應用于脫硫脫硝系統、化工反應釜等極端強腐蝕場景，適配惡劣工況，為安全生產提供可靠的液位數據支撐。
選型過程中，可根據場景腐蝕強度、液位深度與控制需求精準匹配參數：高精度測量場景（如醫藥溶劑罐、精密化工儲罐）選用±0.2%F·S精度型號，搭配單晶硅芯體提升測量穩定性；弱腐蝕介質場景（如普通污水、低濃度酸堿）選用316L不銹鋼常規型號；強腐蝕介質場景（如高濃度硫酸、氫氧化鈉溶液）選用哈氏合金隔離膜片或PTFE全涂層型號，強化防腐性能；深井、大型防腐儲罐等大深度液位測量場景，選用高量程型號并定制加長線纜；戶外或潮濕強腐蝕場景，無需額外防護，PTL602的IP68防護等級與防腐結構可滿足長期浸沒使用需求；需要現場查看數據的場景，選用帶LED數顯的PTL602S型號，兼顧便捷性與實用性；信號傳輸需求不同的場景，可靈活選擇4~20mA電流輸出或電壓輸出型號，確保與現有控制系統兼容，最大化發揮產品在強腐蝕場景中的液位測控價值。
