核心工作原理：靜壓傳感賦能液位精準換算
PTL601
投入式液位變送器的核心工作邏輯的是“測量液體靜壓→換算液位高度”，依托高精度壓阻傳感技術，結合投入式安裝設計，實現對液體液位的連續、精準監測，完美規避傳統液位測量設備的局限。其核心組件采用進口擴散硅壓阻芯體（部分型號可選單晶硅芯體），單晶硅芯體采用先進的離子注入工藝和微機械加工工藝制成，具備惠斯頓電橋和精密力學結構，對靜壓變化的響應靈敏度極高；擴散硅芯體則憑借成熟的壓阻效應，實現靜壓與電信號的穩定轉換，兩種芯體可根據場景精度需求靈活選擇，兼顧實用性與經濟性[4]。

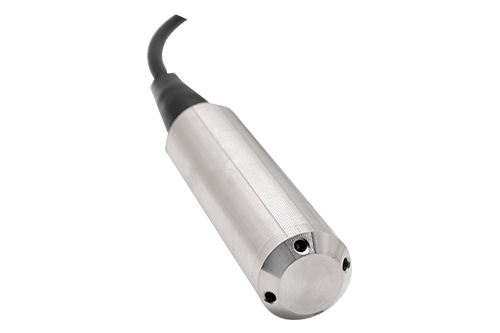

工作時，將PTL601的傳感器探頭直接投入被測液體內部，探頭通過四芯通氣電纜與變送器主體連接，通氣電纜可平衡大氣壓，確保傳感器僅測量液體靜壓，消除大氣壓波動對測量精度的影響。液體靜壓通過316不銹鋼隔離膜片傳遞至芯體，芯體在靜壓作用下發生微小彈性形變，帶動內部壓敏電阻阻值線性變化，通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱電壓信號。信號經內部高精度處理模塊完成放大、激光修調溫度補償、非線性校準與抗干擾濾波，有效抵消環境溫度、液體密度變化對測量精度的影響，最終輸出4~20mA（二線制）、0~5V、1~5V或0~10V（三線制）工業標準信號，可直接與PLC、DCS、數顯儀表對接，通過預設的液體密度參數，自動換算出實時液位高度，實現液位的實時監測、遠程傳輸與自動化控制，響應迅速且測量誤差小，可精準捕捉液位微小變化[4][6]。
產品特性：投入式專屬優化，適配復雜液位場景
PTL601的核心競爭力在于“投入式安裝適配+全場景穩定運行”，針對不同行業液位測量的痛點，在防護性能、測量穩定性、安裝靈活性上進行專項優化，形成四大核心優勢，區別于通用型液位測量設備。測量精度與穩定性方面，PTL601綜合精度可達±0.2%F·S、±0.5%F·S兩檔可選，部分?jǐn)?shù)顯型號精度可達±0.25%F·S，長期穩定性控制在0.1%F·S/年，溫漂系數更低，可有效抵消溫度變化對液體密度和芯體性能的影響，確保不同環境下的測量一致性；在20Hz~1000Hz機械振動范圍內，輸出變化小于0.1%F·S，抗振動、抗干擾能力優異，不受液體表面波動、泡沫、雜質的影響，測量穩定性遠超傳統設備[4][8]。
防護與介質適配性上，PTL601采用316全不銹鋼結構，傳感器探頭封裝嚴密可靠，防護等級達IP68，可長期浸沒在液體中運行，有效抵御潮濕、多塵、污水腐蝕等復雜環境的侵蝕，適配清水、污水、原油、酸堿溶液等多種液體介質，無需額外防護裝置即可穩定運行[8]。針對強腐蝕介質場景，可定制PTFE涂層隔離膜片，進一步強化耐腐蝕性能，適配化工行業的酸堿儲罐、污水處理廠的污水池等場景；探頭表面光滑，可減少淤泥、雜質附著，降低維護成本，避免因堵塞導致的測量失真[5]。

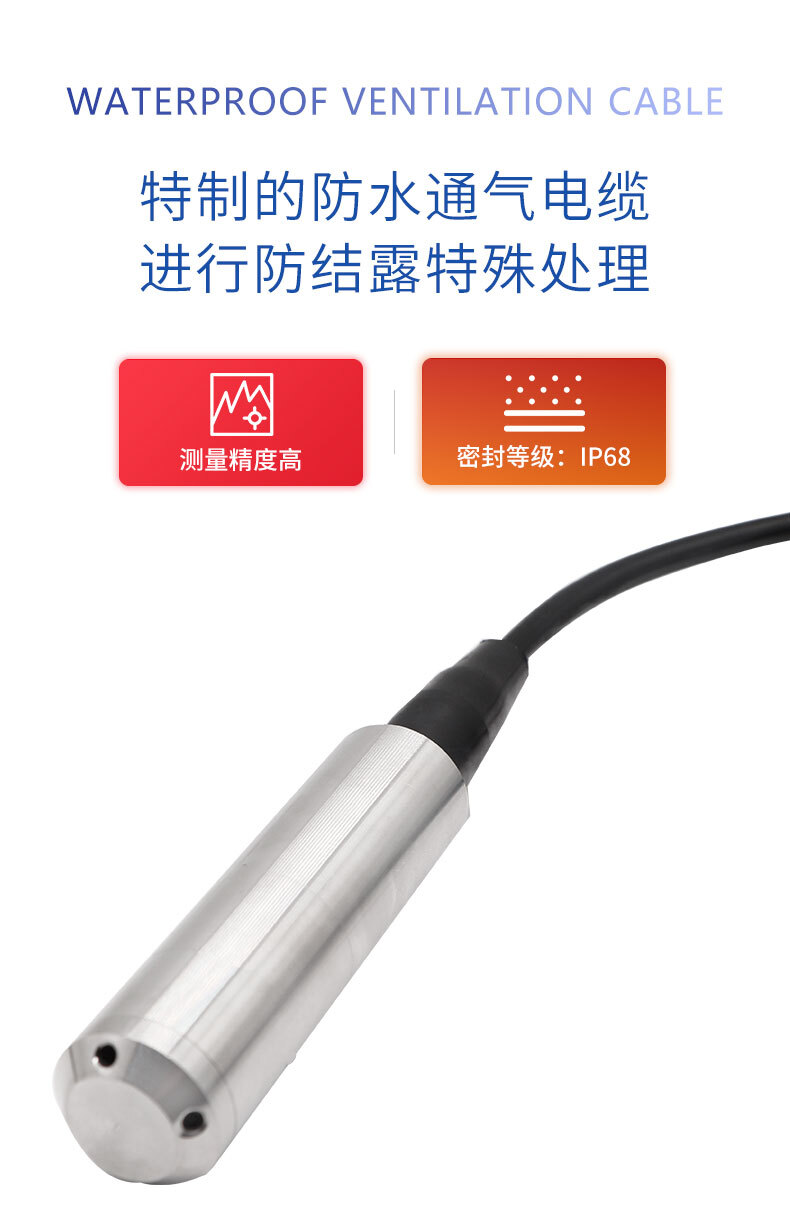

安裝與操作靈活性上，PTL601采用投入式安裝設計，結構緊湊堅固，可通過線纜懸掛式、法蘭安裝式或螺紋安裝式靈活固定，適配大型水箱、深井、儲罐、河道等不同場景，安裝時無需改造原有容器，僅需將探頭投入液體，固定線纜或法蘭即可，施工便捷高效[5]。線纜選用帶屏蔽層的四芯通氣電纜，耐磨、抗拉扯，可根據場景需求定制長度（最長可達數百米），適配不同深度的液位測量；部分型號配備三位半LED數顯功能，可直接顯示現場液位或壓強數值，無需連接外部終端，方便現場查看與調試；支持電源反相極性保護及過載限流保護，安裝時正負極接反不會損壞設備，異常時自動限流，提升設備使用安全性與使用壽命[5][8]。
關鍵技術參數：精準適配全場景液位測量需求
PTL601的參數配置全面貼合各類液位測量場景的需求，量程選擇靈活，精度與性能針對性優化，可精準匹配不同深度、不同介質的液位測量需求。量程范圍廣泛，以水位高度（mH?O）為單位，涵蓋0~0.5、1、2、3、5、10、15、20~100mH?O多檔規格，可根據被測液體深度靈活選型，適配從淺水池到深井、從小型儲罐到大型水庫的全場景測量需求，同時可根據客戶個性化需求定制專屬量程，貼合不同場景的精準測控需求[8]。
電氣性能方面，供電電壓兼容9~36VDC寬電壓范圍（標準24VDC），適配各類工業供電環境；輸出信號支持4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）多種類型，可靈活適配不同型號的PLC、DCS控制系統，無需額外轉換模塊，集成便捷高效；電流輸出型最大負載電阻≤800Ω，電壓輸出型負載電阻≥50KΩ，絕緣電阻在100VDC激勵下大于2000MΩ，具備優良的電氣安全性與信號傳輸穩定性[8]。介質溫度適配-20~75℃，環境溫度適配-20~85℃，可適配常溫、低溫等不同環境，無需額外降溫或保溫裝置，確保測量精度穩定；過載壓力可承受1.5倍額定壓力，能有效抵御瞬時液位波動產生的靜壓沖擊，避免芯體損壞[5]。
選型與應用：賦能多行業液位自動化管控

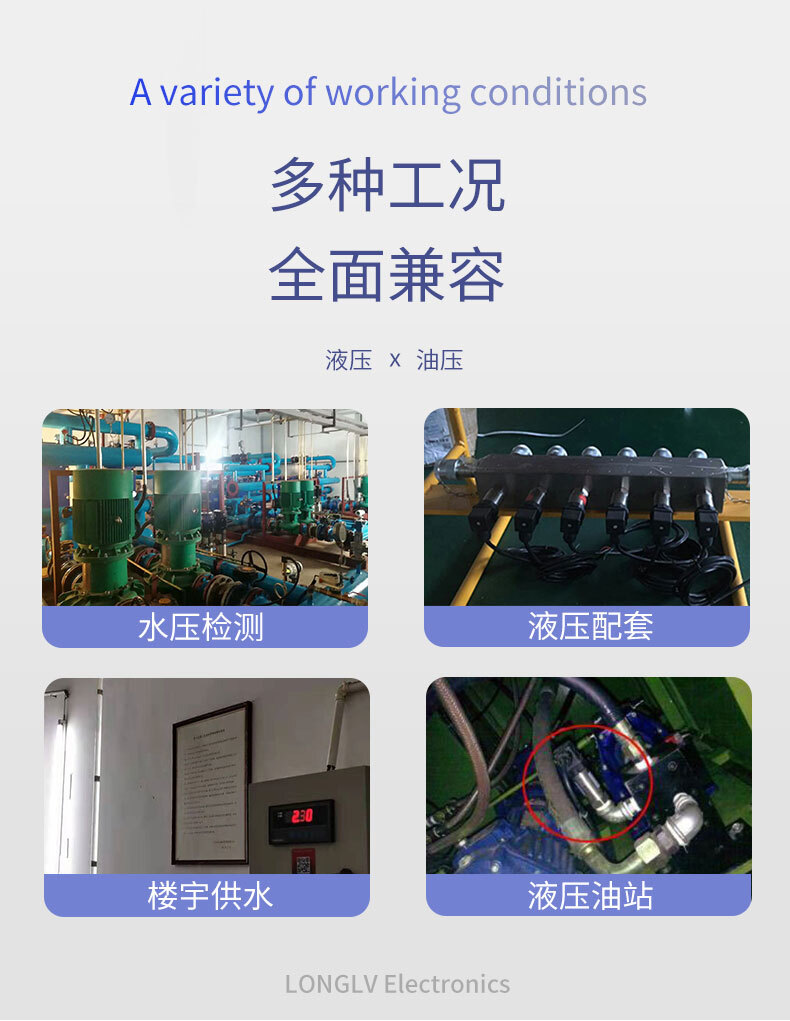

PTL601憑借投入式安裝、高精度測量、IP68強防護、多介質適配的核心優勢，廣泛應用于市政水務、環保監測、石油化工、電力能源、農業灌溉、食品醫藥等多個行業，適配河流、地下水位、水庫、水塔、消防水箱、污水池、化工儲罐等多種場景，成為各行業液位監測的核心設備[7][9]。在市政水務領域，PTL601安裝于自來水廠清水池、污水處理廠沉淀池、城市河道，實時監測液位高度，與排水泵站、供水泵組對接，實現自動補水、排水控制，防止液位過高溢流或過低缺水，優化水資源調度效率；在環保監測領域，用于污水池、廢水儲罐的液位監測，實時反饋液位變化，助力環保達標排放，避免污水溢出造成環境污染[7][9]。
在石油化工領域，PTL601用于原油、柴油、酸堿溶液等儲罐的液位測量，適配強腐蝕、高壓工況，通過精準監測液位，實現自動補液和防溢流報警，保障生產安全；在電力能源領域，用于電廠除鹽水箱、循環水涼水塔的液位監測，優化電力設備運行，降低能耗；在農業灌溉領域，安裝于灌溉水渠、水庫、養殖池，實時監測液位高度，聯動灌溉設備實現精準灌溉，合理利用水資源，提升灌溉效率；在食品醫藥領域，用于食品飲料儲罐、醫藥溶劑儲罐的液位測量，采用衛生級材質，符合行業標準，確保生產安全與產品質量[3][9]。此外，PTL601還可應用于煤礦井下水倉、地?zé)峋?、溫泉水等場景，適配惡劣工況，為安全生產提供可靠的液位數據支撐[9]。
選型過程中，可根據場景需求精準匹配參數：高精度測量場景（如化工儲罐、醫藥溶劑罐）選用±0.2%F·S精度型號，搭配單晶硅芯體提升測量穩定性；強腐蝕介質場景選用PTFE涂層隔離膜片型號，依托316不銹鋼結構強化防護；深井、大型水庫等大深度液位測量場景，選用高量程型號并定制加長線纜；戶外或潮濕場景，無需額外防護，PTL601的IP68防護等級可滿足長期浸沒使用需求；需要現場查看數據的場景，選用帶LED數顯的PTL601S型號，兼顧便捷性與實用性；信號傳輸需求不同的場景，可靈活選擇4~20mA電流輸出或電壓輸出型號，確保與現有控制系統兼容，最大化發揮產品的液位測控價值。
