核心工作原理：擴散硅技術賦能精準壓強感知
PTL602基于擴散硅壓阻效應原理，區別于傳統應變式技術，具備更高的靈敏度與測量精度，是中高端壓強測量的主流技術路徑。其核心組件為進口
擴散硅壓力芯體，芯體采用單晶硅材料經特殊擴散工藝制成，單晶硅本身具備優良的力學與電學特性，當被測介質壓強作用于芯體敏感膜片時，膜片發生微小彈性形變，導致擴散在其表面的壓敏電阻阻值產生線性變化，這一現象即為壓阻效應，從而將介質壓強精準轉化為可捕捉的電阻變化信號。
為進一步提升精度與抗干擾能力，PTL602內置高精度惠斯通電橋與數字化校準電路，擴散硅壓敏電阻按全橋結構布局，無壓強作用時電橋處于平衡狀態，輸出電壓為零；當芯體受壓強形變后，電橋失衡并輸出與壓強大小成正比的微弱電壓信號。該原始信號經內部低噪聲放大、溫度補償、非線性校準及模數轉換處理后，可輸出4~20mA電流信號、0~5V/0~10V電壓信號等工業通用標準信號，部分型號支持RS485數字信號輸出，通過三線制或四線制接線傳輸，完成從壓強物理量到標準化電信號的高效轉化，兼顧精準度與信號傳輸穩定性。
產品特性：高精度與小型化的雙重突破
PTL602的核心競爭力源于擴散硅技術的成熟應用與精細化設計，在精度、穩定性與結構尺寸上實現多重突破。材質方面，采用316L不銹鋼隔離膜片與外殼，相較于304不銹鋼具備更優異的耐腐蝕、耐高溫性能，可適配弱腐蝕性介質與復雜溫度環境，有效避免介質侵蝕與溫度波動對芯體的影響，延長設備使用壽命。同時，隔離膜片設計可防止被測介質直接接觸芯體，適配粘稠、含少量雜質的流體壓強測量，拓寬場景適配范圍。
性能表現上，PTL602展現出卓越的高精度特性，綜合精度可達±0.1%F·S~±0.25%F·S，非線性誤差、重復性誤差與滯后誤差均控制在極低范圍，能精準捕捉微小壓強波動。內置的高精度溫度補償電路，可有效抵消-40~125℃工作溫度范圍內的溫度漂移，長期穩定性達0.05%F·S/年，遠超普通壓力傳感器的性能標準。防護等級達IP67，具備良好的防潮、防塵、抗振動能力，在復雜工業環境與精密儀器場景中均能穩定運行，輸出信號波動極小。
結構設計上，PTL602采用小型化封裝，體積相較于傳統擴散硅傳感器縮小30%以上，適配空間受限的精密設備安裝場景。機械連接支持M10×1、M14×1.5、M20×1.5等標準螺紋，部分型號支持法蘭安裝，電氣接口采用防水密封端子與航空插頭可選，安裝便捷且密封可靠，可快速集成到液壓系統、醫療設備、精密儀器等各類裝置中，無需對原有設備進行大幅改造，兼顧實用性與靈活性。
關鍵技術參數：多維度適配個性化測量需求
PTL602的參數配置充分覆蓋中高精度壓強測量場景的需求，提供靈活的選型與定制空間。量程范圍廣泛，涵蓋-0.1~0MPa（真空）、0~0.1MPa至0~200MPa多檔規格，可精準匹配真空測量、低壓氣體、高壓液體等各類壓強場景，無論是醫療設備的低壓監測，還是精密液壓系統的高壓管控，均能精準適配。供電與信號輸出采用工業通用標準，供電電壓兼容12~36VDC寬電壓范圍，輸出信號支持4~20mA（二線制）、0~5V/0~10V（三線制），部分型號支持RS485-Modbus數字信號，可直接與數據采集儀、PLC、上位機及精密儀器對接，無需額外轉換模塊。
電氣性能方面，其絕緣電阻大于5000MΩ（500VDC），漏電流小于1μA，有效保障電路安全性與信號傳輸穩定性，屏蔽式接線設計進一步強化抗電磁干擾能力，避免工業現場與精密儀器環境中的電磁干擾對測量結果的影響。響應時間小于1ms，能快速捕捉瞬時壓強變化，適配動態壓強測量場景。這些參數的靈活組合，使PTL602可根據精度要求、介質特性、安裝空間等需求定制適配方案，兼顧精準度與場景適配性。
選型與應用：貫穿多領域的精準壓強監測解決方案
PTL602提供標準化選型與定制化服務，可根據量程、精度等級、輸出信號、安裝接口及環境適配需求組合配置，精準匹配不同中高精度場景的個性化需求。例如，在醫療設備領域，選用±0.1%F·S高精度型號搭配4~20mA電流信號輸出，適配輸液泵、呼吸機的低壓精準監測，保障設備運行穩定性；在精密液壓系統中，選擇高量程、數字信號輸出型號，實現液壓回路壓強的實時采集與數字化校準，優化設備動力傳輸精度與效率。

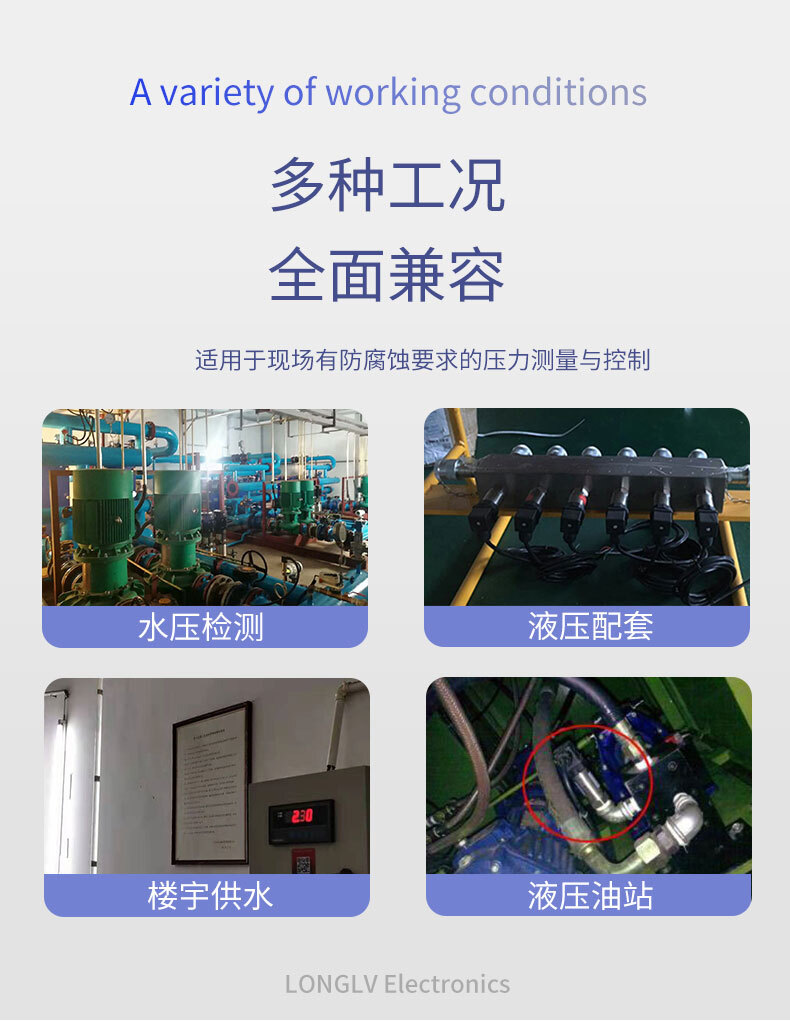

憑借高精度與高穩定性，PTL602已廣泛應用于多個核心領域：在醫療設備領域，用于呼吸機、輸液泵、血壓監測儀等設備的精準壓強控制，滿足醫療場景的嚴苛精度要求；在精密液壓與氣動行業，集成于高端液壓站、伺服系統，實現回路壓強的精準管控，提升設備運行精度；在航空航天配套領域，用于機載設備的壓強監測，適配高低溫、振動等復雜工況；同時還可應用于實驗室精密測量、高端儀器儀表、新能源設備等場景，成為中高精度壓強測量的標桿設備。
