不同超高壓等級的測量場景，該如何選型超高壓壓力變送器？

發布時間：2026-02-03
瀏覽次數：76
文章來源：http://www.confosin.cn

壓強作為工業動力傳輸、超高壓設備運行中的核心物理量，其精準監測與安全管控直接決定設備使用壽命、生產安全性與作業效率。在大型液壓設備、高壓檢測裝置、重工裝備等超高壓場景中，對傳感器的耐壓強度、密封性能與結構穩定性提出了極致要求。上海隆旅電子科技研發的PTL702超高壓壓力傳感器，依托特殊進口材質彈性體、一體化結構與錐面密封設計，在超高壓耐受、密封可靠性與測量穩定性上形成核心優勢，成為100MPa~1000MPa超高壓場景的優選設備，為各類極端壓強監測需求提供堅實技術支撐。

核心工作原理：超高壓適配的壓阻式傳感技術

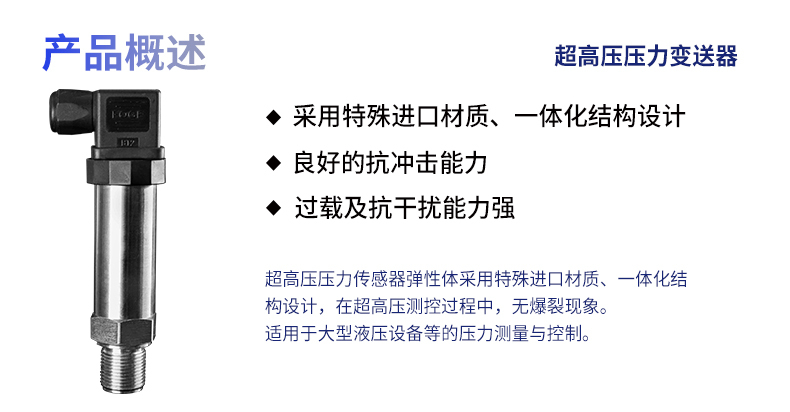

PTL702超高壓變送器_02

PTL702基于壓阻效應原理，針對超高壓工況進行結構強化設計，兼顧測量精度與耐壓可靠性。其核心組件為特殊進口材質彈性體，相較于普通材質具備更強的抗疲勞、抗爆裂性能，可在千級MPa壓力作用下保持微小且可逆的彈性形變，有效規避超高壓導致的永久形變或損壞。彈性體表面集成高精度壓敏電阻，按惠斯通電橋全橋布局封裝，當超高壓介質作用于彈性體時，壓敏電阻隨形變產生線性阻值變化，通過壓阻效應將極端機械壓強精準轉化為可捕捉的電阻變化信號，實現超高壓場景下的穩定感知。

為適配超高壓場景的測量需求，PTL702內置高耐壓放大電路與精準溫度補償模塊，將壓敏電阻產生的微弱信號進行放大、濾波與校準處理。無壓強作用時，惠斯通電橋處于平衡狀態，輸出電壓為零；當彈性體承受超高壓形變后，電橋失衡輸出與壓強大小成正比的電壓信號，經后續處理后可輸出4~20mA（二線制）、0~5V/1~5V/0~10V（三線制）等工業通用標準信號。電路采用抗干擾設計，配合密封屏蔽結構，可有效抵御超高壓設備運行中的振動、電磁干擾，確保信號傳輸穩定性，完成從超高壓物理量到標準化電信號的高效轉化。

產品特性：超高壓耐受與密封可靠的雙重保障

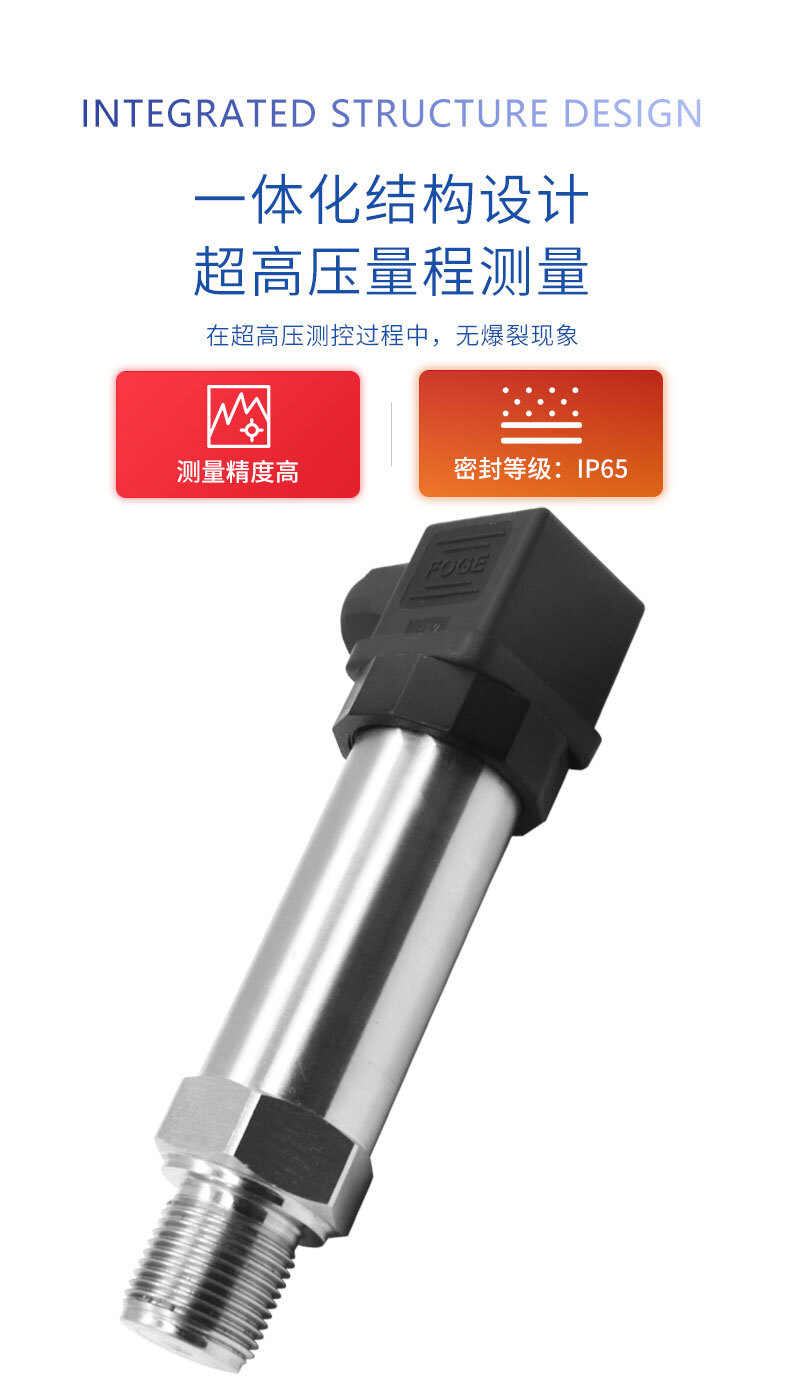

PTL702超高壓變送器_04

PTL702的核心競爭力源于針對超高壓場景的定制化設計，在耐壓強度、密封性能與結構穩定性上實現多重突破。材質方面，彈性體采用特殊進口高強度材料，一體化結構設計無拼接縫隙，可承受100MPa~1000MPa超高壓強，在極端壓力下無爆裂風險，滿足大型液壓設備、高壓檢測裝置的長期運行需求。密封設計上采用錐面密封工藝，相較于普通密封方式具備更強的高壓密封可靠性，有效防止超高壓介質泄漏，保障設備運行安全與測量準確性。

性能表現上，PTL702在超高壓場景下仍保持穩定精度，綜合精度可達±0.2%F·S~±1.0%F·S，非線性、重復性與滯后誤差控制在合理范圍，能精準捕捉超高壓工況下的壓強波動。內置高精度溫度補償電路，可有效抵消-20~85℃工作溫度范圍內的溫度漂移，長期穩定性達0.1%F·S/年，適配超高壓設備的復雜運行環境。防護等級達IP65，具備良好的防潮、防塵、抗振動能力，在機械振動頻率20Hz~1000Hz內，輸出變化小于0.1%F·S，確保在重工、液壓等惡劣場景中穩定運行。

結構設計上，PTL702采用強化型封裝結構，兼顧耐壓強度與安裝便捷性。機械連接支持M20×1.5、M22×1.5等標準螺紋，可根據客戶需求定制特殊螺紋接口，適配超高壓設備的接口規格。電氣接口提供四芯航空接插件、赫斯曼接頭可選，密封性能可靠，可快速集成到大型液壓系統、高壓檢測裝置等設備中，無需對原有設備進行大幅改造，兼顧實用性與安全性，滿足超高壓場景的安裝需求。

關鍵技術參數：多維度適配個性化測量需求

PTL702超高壓變送器_09

PTL702的參數配置充分覆蓋超高壓壓強測量場景的需求，提供靈活的選型空間。量程范圍涵蓋0~100MPa、150MPa、250MPa、300MPa、350MPa、400MPa、450MPa、500MPa至0~1000MPa多檔規格，可精準匹配不同超高壓設備的測量需求，無論是大型液壓機的高壓管控，還是高壓檢測裝置的精準計量，均能精準適配。供電與信號輸出采用工業通用標準，供電電壓兼容9~36VDC寬電壓范圍（標準24DCV），電流輸出型負載電阻可達800Ω，電壓輸出型負載電阻大于50KΩ，可直接與數據采集儀、PLC、上位機系統對接，無需額外轉換模塊。

電氣性能方面，其絕緣電阻大于2000MΩ（100VDC），有效保障超高壓場景下的電路安全性與信號傳輸穩定性，屏蔽式接線設計進一步強化抗電磁干擾能力，避免工業現場強電磁、振動對測量結果的影響。響應速度快，能快速捕捉超高壓工況下的瞬時壓強變化，適配動態超高壓測量場景。這些參數的靈活組合，使PTL702可根據超高壓量程、精度要求、安裝接口等需求定制適配方案，兼顧測量精準度與場景適配性。

選型與應用：貫穿多領域的精準壓強監測解決方案

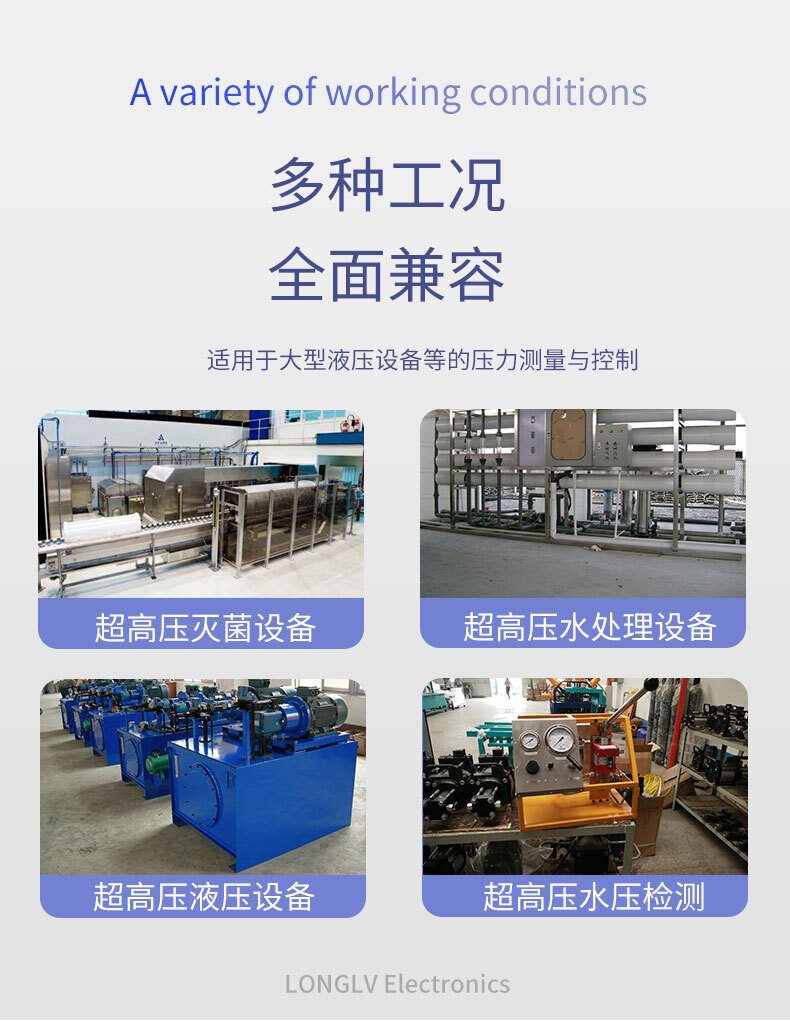

PTL702超高壓變送器_03

PTL702提供標準化選型與定制化服務，可根據超高壓量程、精度等級、輸出信號、安裝接口及環境適配需求組合配置，精準匹配不同超高壓場景的個性化需求。例如，在大型液壓機應用中，選用500MPa量程、±0.2%F·S高精度型號搭配4~20mA電流信號輸出，實現液壓回路超高壓的實時監測與閉環控制，保障設備運行安全；在高壓檢測裝置中，選擇1000MPa超大量程型號，配合0~10V電壓信號輸出，實現極端壓強下的精準計量與數據記錄。

憑借超高壓耐受與可靠密封性能，PTL702已廣泛應用于多個核心工業領域：在液壓機械行業，用于大型液壓機、液壓破碎錘等設備的超高壓回路監測，防范壓力過載導致的設備損壞；在高壓檢測領域，適配超高壓容器、管道的耐壓檢測裝置，實現精準壓強計量；在重工裝備領域，集成于礦山機械、冶金設備的高壓動力系統，保障超高壓工況下的設備穩定運行；同時還可應用于高壓流體傳輸、特種工業設備等場景，成為超高壓壓強測量的標桿設備。
