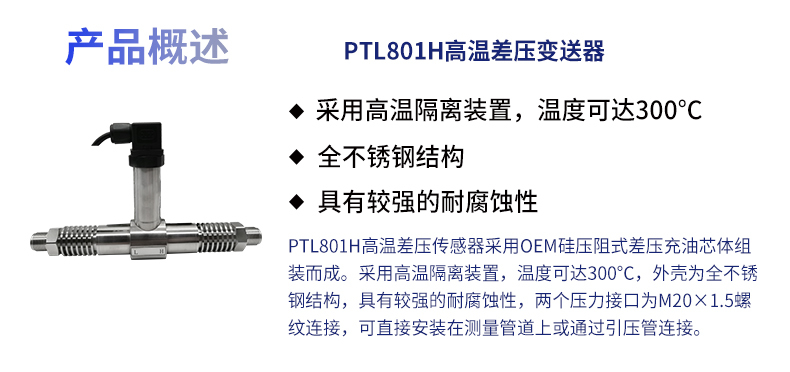

在航空航天、汽車動力測試、高溫流體測控等復雜場景中，差壓作為關鍵壓強參數，其精準測量不僅需要傳感器具備穩定的精度表現，更要適配極端高溫環境與腐蝕性介質的嚴苛考驗。傳統壓力傳感器往往在高溫工況下出現精度漂移、密封失效等問題，難以滿足差壓與溫度雙重極端條件的測量需求。上海隆旅電子科技研發的PTL801H高溫差壓傳感器，依托OEM硅壓阻式差壓充油芯體與高溫隔離裝置，實現了-20~300℃寬溫域下的精準差壓測量，憑借全不銹鋼防腐結構與高耐壓特性，成為高溫復雜場景差壓監測的核心解決方案，為各行業極端工況下的壓強管控提供可靠技術支撐。
核心工作原理：硅壓阻技術賦能高溫差壓感知
PTL801H基于成熟的OEM硅壓阻式差壓充油芯體構建測量核心，結合高溫隔離技術，兼顧差壓測量精度與極端溫度適配能力。其核心工作邏輯圍繞壓阻效應與差壓感知展開：硅壓阻式充油芯體作為感知單元，內部集成高精度壓敏電阻，當兩側介質產生壓強差時，壓敏電阻隨芯體敏感膜片的微小形變發生線性阻值變化，通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為與差壓大小成正比的微弱電壓信號。

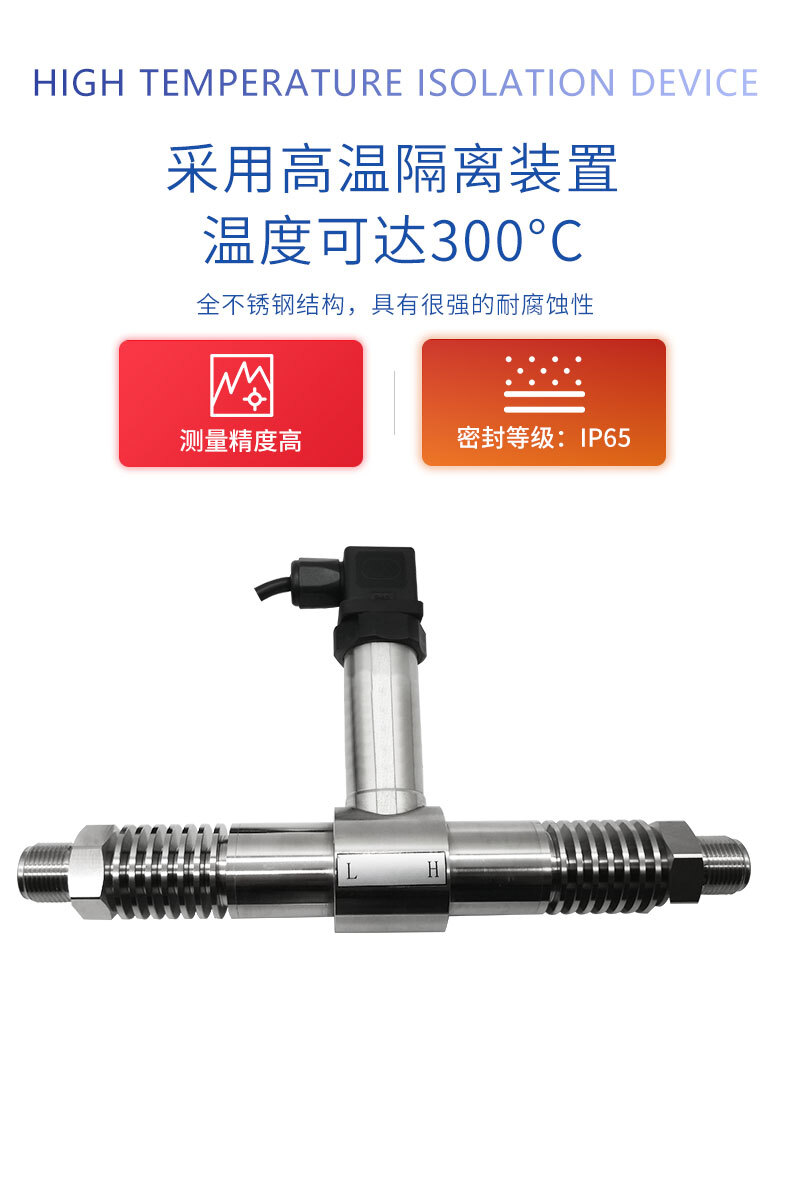

針對高溫工況的特殊需求，傳感器內置專屬高溫隔離裝置，可有效阻斷外部高溫對芯體的直接影響，即使在300℃極限溫度下，仍能保持芯體工作穩定性，避免溫度過高導致的性能衰減。同時，充油芯體的密封設計不僅能緩沖介質沖擊，還能防止腐蝕性介質直接接觸敏感元件，配合全不銹鋼外殼的防腐防護，進一步拓展了場景適配范圍。微弱電壓信號經內部低噪聲放大、溫度補償與濾波處理后，可輸出4~20mA、0~5V等工業通用標準信號，完成從差壓物理量到標準化電信號的高效轉化，兼顧測量精準度與信號傳輸穩定性。
產品特性：高溫耐受與可靠性能的多重突破
PTL801H的核心競爭力源于對高溫復雜工況的定制化優化，在溫度適配、結構防護與測量穩定性上形成三重技術優勢。溫度適配方面，通過專屬高溫隔離裝置的設計，打破傳統傳感器的溫度局限，介質溫度耐受范圍覆蓋-20~240℃，極限耐受溫度可達300℃，環境溫度適配-20~85℃，配合高精度溫度補償電路，可有效抵消寬溫域內的溫度漂移，長期穩定性控制在0.1%F·S/年，確保高溫交替工況下的測量一致性。

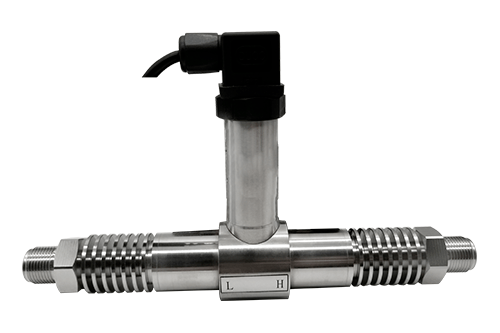

結構防護與耐壓性能上，傳感器采用全不銹鋼外殼一體成型設計，具備極強的耐腐蝕性與結構剛性，可適配各類腐蝕性流體介質的差壓測量。機械耐壓能力達三倍量程值，能有效抵御瞬時壓力沖擊，避免超壓導致的設備損壞。密封等級達IP65，可有效防護多塵、潮濕環境的侵蝕，同時在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，具備優異的抗振動干擾能力，適配航空、汽車等強振動場景。
安裝與適配靈活性上，PTL801H提供豐富的接口選擇，機械連接支持M20×1.5、G1/2"標準螺紋，可直接安裝于測量管道或通過引壓管連接，無需大幅改造原有設備；電氣接口采用赫斯曼接頭PG7法蘭，同時支持航插、直出型等多種方式，出線長度默認3米，可根據需求定制，滿足不同場景的安裝布局需求。
關鍵技術參數：精準適配高溫差壓場景需求
PTL801H的參數配置充分覆蓋高溫差壓測量的多元化需求，提供靈活的選型空間。量程范圍廣泛，涵蓋0~10kPa至0~35MPa多檔規格，可精準匹配低壓差流體監測、高壓差動力系統測試等不同場景。綜合精度分為0.25%F·S、0.5%F·S兩個等級，能精準捕捉微小差壓變化，滿足航空航天、
醫療設備等高精度需求場景。
供電與信號輸出采用工業通用標準，供電電壓兼容9~36VDC寬電壓范圍，標準供電為24VDC，適配各類工業供電環境；信號輸出支持4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）多種類型，電流輸出型最大負載電阻800Ω，電壓輸出型負載電阻大于50KΩ，可直接與PLC、數據采集儀、上位機系統對接，無需額外轉換模塊。電氣性能方面，絕緣電阻大于2000MΩ（100VDC），有效保障高溫高壓場景下的電路安全與信號穩定性。
選型與應用：貫穿多領域的高溫差壓監測解決方案
PTL801H憑借高溫耐受、防腐可靠的核心優勢，已廣泛應用于多個高端工業領域。在航空航天領域，適配機載高溫流體系統的差壓、流量測控，耐受極端溫度與振動環境，為飛行器動力系統運行狀態監測提供精準數據；在汽車工業中，用于發動機排氣系統、變速箱高溫油路的差壓測量，助力動力系統性能優化與故障預判。
在醫療設備領域，適配高溫滅菌設備、高精度流體輸送系統的差壓與液位測控，憑借0.25%F·S高精度等級與穩定性能，保障醫療設備運行安全性與可靠性；在通用工業領域，可用于高溫化工反應釜、鍋爐煙道的差壓監測，以及高溫介質輸送管道的流量、液位間接測量，抵御腐蝕性介質與高溫環境的雙重考驗。
選型過程中，可根據具體場景需求精準匹配參數：高溫高精度場景優先選擇0.25%F·S精度等級，配合4~20mA電流信號輸出提升抗干擾能力；腐蝕性介質場景依托全不銹鋼結構無需額外防腐處理；空間受限場景可選用直出型電氣接口簡化安裝布局。
