在市政水務、環保監測、農業灌溉、食品醫藥、工業給排水等通用液位測量場景中，液體液位的精準監測依托“測量液體靜壓→換算液位高度”的核心邏輯，既需要穩定可靠的壓強測量能力，更需要便捷直觀的現場數據查看體驗。傳統投入式液位變送器雖能實現液位監測，但需連接外部終端才能查看數據，現場調試、巡檢效率較低，難以滿足快速排查、實時把控液位的需求。上海隆旅電子科技研發的PTL601S投入式數顯液位變送器，在PTL601基礎上升級集成數顯功能，以進口擴散硅壓阻芯體為核心，融合高精度信號處理技術與直觀數顯設計，通過精準測量液體靜壓換算液位高度，兼具現場數顯、高精度、高穩定、易安裝、IP68強防護等優勢，可廣泛應用于水塔、水庫、水箱、污水池、儲罐等多種通用場景，成為液位自動化測控與現場巡檢的優選方案，為各行業液位管理提供精準的壓強監測與便捷的數據支撐。
核心工作原理：靜壓傳感+數顯集成，賦能液位精準可視

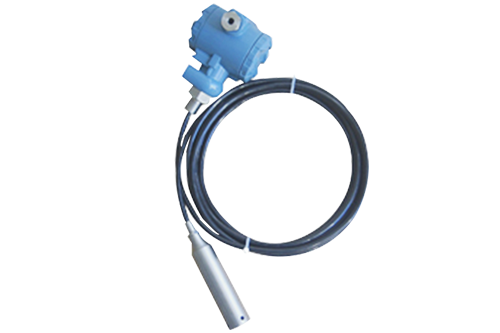

PTL601S投入式數顯
液位變送器的核心工作邏輯延續“測量液體靜壓→換算液位高度”的核心邏輯，在傳統投入式液位變送器的基礎上，新增集成式數顯模塊，實現“壓強測量-信號處理-數據顯示”一體化，既保證測量精度，又提升現場使用便捷性。其核心組件采用進口擴散硅壓阻芯體（部分高端型號可選單晶硅芯體），擴散硅芯體憑借成熟的壓阻效應，實現靜壓與電信號的穩定轉換，搭配先進的貼片工藝與零點、滿量程補償技術，對靜壓變化的響應靈敏度極高；單晶硅芯體則采用先進的離子注入工藝和微機械加工工藝制成，具備惠斯頓電橋和精密力學結構，測量穩定性更優，兩種芯體可根據場景精度需求靈活選擇，兼顧實用性與經濟性。
工作時，將PTL601S的傳感器探頭直接投入被測液體內部，探頭通過四芯通氣電纜與變送器主體（集成數顯模塊）連接，通氣電纜可平衡大氣壓，確保傳感器僅測量液體靜壓，消除大氣壓波動對測量精度的影響。液體靜壓通過316L不銹鋼隔離膜片傳遞至芯體，隔離膜片可有效隔絕液體中的微小雜質，防止芯體堵塞、損壞。芯體在靜壓作用下發生微小彈性形變，帶動內部壓敏電阻阻值線性變化，通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱電壓信號。信號經內部高精度處理模塊完成放大、激光修調溫度補償、非線性校準與抗干擾濾波，有效抵消環境溫度、液體密度變化對測量精度的影響[3]。處理后的信號一方面輸出4~20mA（二線制）、0~5V、1~5V或0~10V（三線制）工業標準信號，可直接與PLC、DCS對接，實現液位遠程監測與自動化控制；另一方面?zhèn)鬏斨良蓴?shù)顯模塊，實時顯示現場液位或壓強數值，無需連接外部終端，現場即可直觀查看，響應迅速且測量誤差小，可精準捕捉液位微小變化。
產品特性：數顯專屬優化，適配通用液位場景
PTL601S的核心競爭力在于“投入式安裝適配+集成數顯便捷性+全場景穩定運行”，在繼承投入式液位變送器安裝便捷、測量穩定的基礎上，針對現場巡檢、快速調試的核心需求，重點優化數顯功能與操作便捷性，形成四大核心優勢，區別于普通無顯投入式液位變送器，更貼合各類通用液位測量場景的實際需求。測量精度與穩定性方面，PTL601S綜合精度可達±0.2%F·S、±0.5%F·S兩檔可選，部分型號精度可達±0.25%F·S，長期穩定性控制在0.1%F·S/年，溫漂系數更低，可有效抵消溫度變化對液體密度和芯體性能的影響，確保不同環境下的測量一致性；在20Hz~1000Hz機械振動范圍內，輸出變化小于0.1%F·S，抗振動、抗干擾能力優異，不受液體表面波動、泡沫、雜質的影響，測量穩定性遠超傳統液位測量設備。

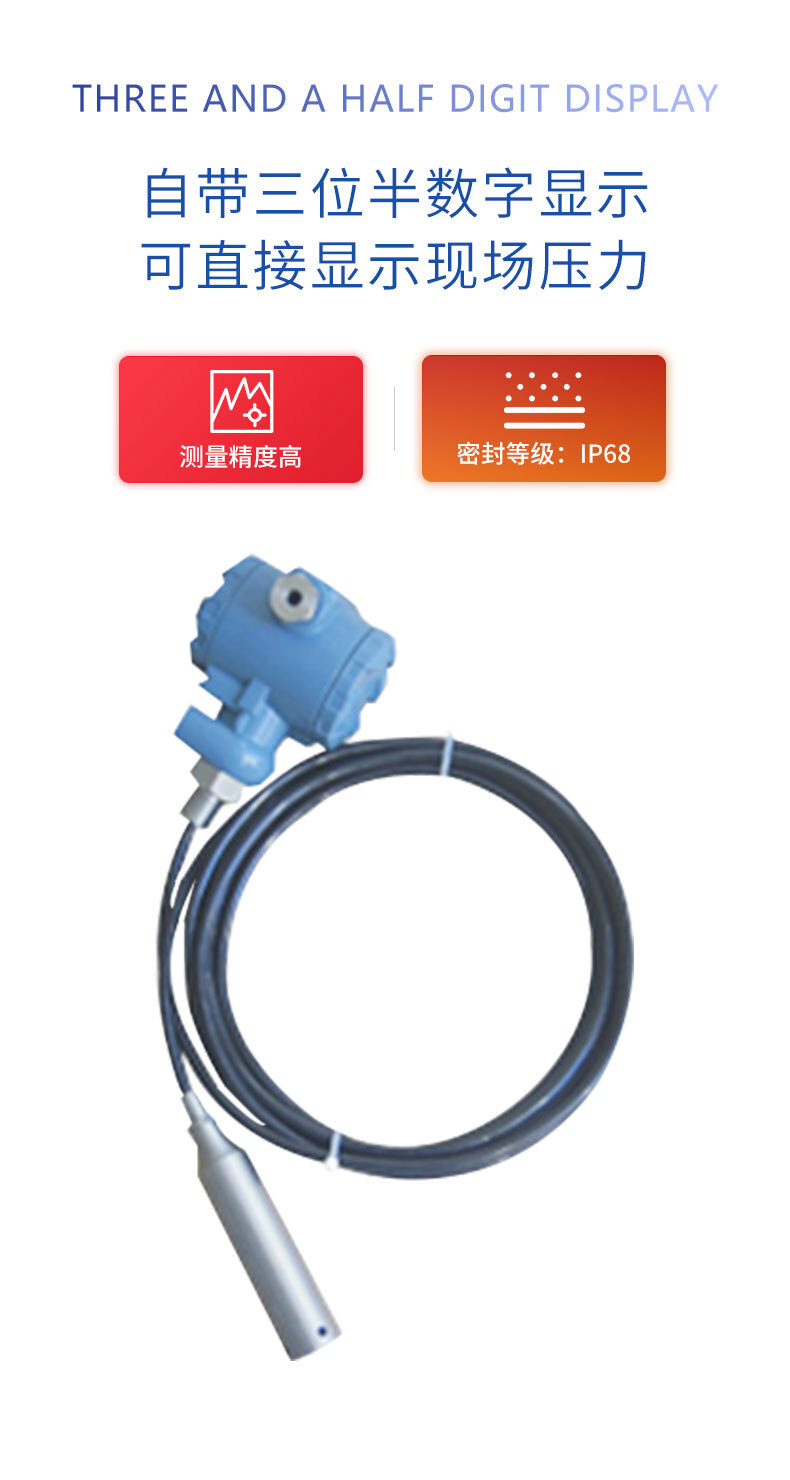

數顯功能與防護性能上，PTL601S搭載三位半LED數顯模塊，集成于變送器主體，采用全密封封裝設計，防護等級達IP68，可長期浸沒在液體中運行，有效抵御潮濕、多塵、雨淋等復雜環境的侵蝕，數顯屏幕清晰可見，即使在戶外強光或昏暗環境下也能便捷讀取數據。數顯模塊支持液位、壓強雙單位切換，可根據現場需求靈活選擇，同時具備零點校準、滿量程校準功能，現場無需拆卸設備，通過按鍵即可完成調試，大幅提升巡檢與維護效率。設備整體采用316L不銹鋼結構，介質兼容性優良，可適配清水、污水、普通溶液、食品飲料等多種非強腐蝕液體，探頭表面經過特殊拋光處理，光滑易清潔，可減少淤泥、雜質附著，降低維護成本，避免因堵塞導致的測量失真。
安裝與操作靈活性上，PTL601S采用投入式安裝設計，結構緊湊堅固，可通過線纜懸掛式、法蘭安裝式或螺紋安裝式靈活固定，適配水塔、水箱、污水池、普通儲罐等不同通用場景，安裝時無需改造原有容器，僅需將探頭投入液體，固定線纜或法蘭即可，施工便捷高效[1][3]。線纜選用帶屏蔽層的四芯通氣電纜，耐磨、抗拉扯，可根據場景需求定制長度（最長可達數百米），適配不同深度的液位測量；支持電源反相極性保護及過載限流保護，安裝時正負極接反不會損壞設備，異常時自動限流，提升設備使用安全性與使用壽命，同時電氣連接采用特殊灌封工藝，進一步強化防水密封性能，適配戶外、潮濕等多種安裝環境。
關鍵技術參數：精準適配通用液位測量需求
PTL601S的參數配置全面貼合各類通用液位測量場景的需求，量程選擇靈活，精度與數顯功能針對性優化，可精準匹配不同深度、不同介質的液位測量需求。量程范圍廣泛，以水位高度（mH?O）為單位，涵蓋0~0.5、1、2、3、5、10、15、20~100mH?O多檔規格，可根據被測液體深度靈活選型，適配從淺型水箱到深井、從小型儲罐到大型水庫的全場景測量需求，同時可根據客戶個性化需求定制專屬量程，貼合不同通用場景的精準測控需求。
電氣性能方面，供電電壓兼容9~36VDC寬電壓范圍（標準24VDC），適配各類工業供電環境；輸出信號支持4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）多種類型，可靈活適配不同型號的PLC、DCS控制系統，無需額外轉換模塊，集成便捷高效；電流輸出型最大負載電阻≤800Ω，電壓輸出型負載電阻≥50KΩ，絕緣電阻在100VDC激勵下大于2000MΩ，具備優良的電氣安全性與信號傳輸穩定性，可抵御工業現場的電磁干擾。介質溫度適配-20~75℃，環境溫度適配-20~85℃，可適配常溫、低溫等不同環境，無需額外降溫或保溫裝置，確保測量精度與數顯穩定性；過載壓力可承受1.5倍額定壓力，能有效抵御瞬時液位波動產生的靜壓沖擊，避免芯體損壞，適配液體液位波動的場景需求。數顯參數方面，顯示精度≤±0.1%FS，刷新頻率≥2次/秒，確保數據顯示實時準確。
選型與應用：賦能通用場景液位自動化管控

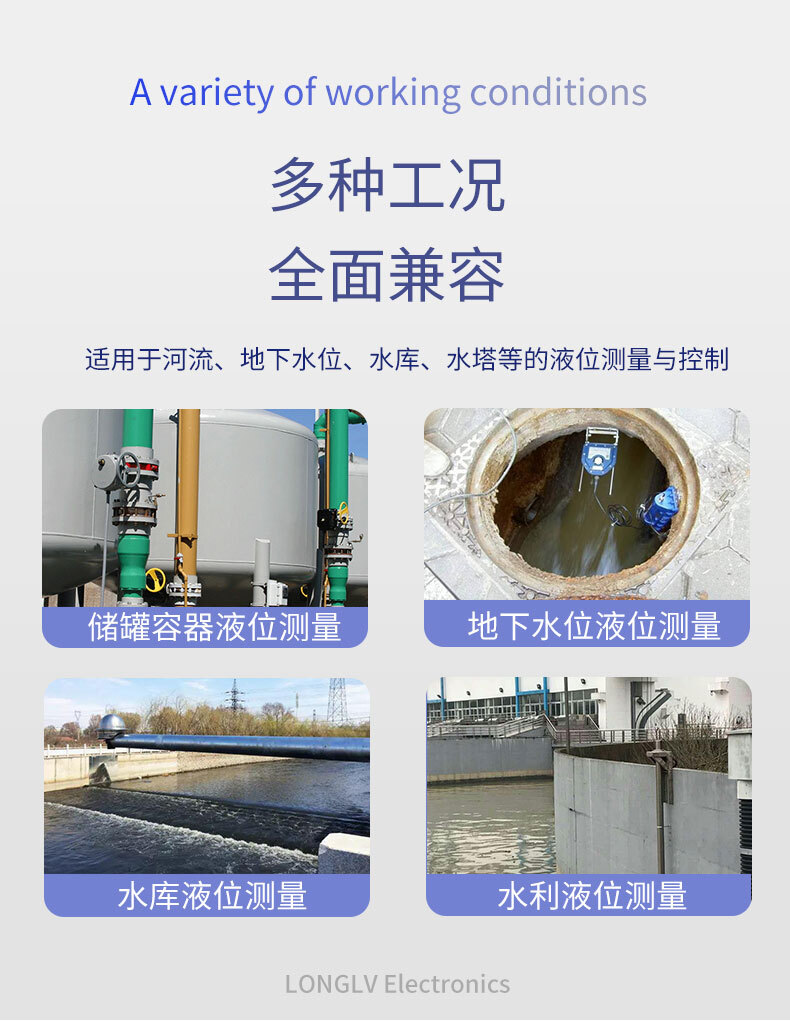

PTL601S憑借投入式安裝、集成數顯、高精度測量、IP68強防護的核心優勢，廣泛應用于市政水務、環保監測、農業灌溉、食品醫藥、工業給排水、樓宇供水等多個通用行業，適配水塔、水庫、地下水位、消防水箱、污水池、食品儲罐、化工普通儲罐等多種通用場景，成為各行業液位監測與現場巡檢的核心設備。在市政水務領域，PTL601S安裝于自來水廠清水池、城市水塔，實時監測液位高度，與供水泵組對接，實現自動補水和防溢流報警，同時現場數顯便于巡檢人員快速查看數據，優化水資源調度效率；在環保監測領域，用于污水處理廠沉淀池、工業廢水池的液位監測，實時反饋液位變化，助力環保達標排放，現場數顯可快速排查液位異常。
在農業灌溉領域，PTL601S安裝于灌溉水渠、水庫、養殖池，實時監測液位高度，聯動灌溉設備實現精準灌溉，合理利用水資源，提升灌溉效率，戶外強防護與清晰數顯適配田間復雜環境；在食品醫藥領域，用于食品飲料儲罐、醫藥普通溶劑儲罐的液位測量，采用衛生級316L不銹鋼材質，符合行業標準，確保生產安全與產品質量，現場數顯便于操作人員實時把控液位，避免溢出或短缺；在工業給排水領域，用于工廠循環水箱、冷卻水箱的液位監測，實現水泵啟停聯動與壓力調節，避免水泵過載、空轉，降低設備能耗與維護成本。此外，PTL601S還可應用于地下水位監測、溫泉水液位測量等場景，適配多種非強腐蝕液體，為安全生產與日常管理提供可靠的液位數據支撐。
選型過程中，可根據場景液位深度、精度需求與操作需求精準匹配參數：高精度測量場景（如食品儲罐、精密給排水系統）選用±0.2%F·S精度型號，搭配單晶硅芯體提升測量穩定性；普通通用場景（如農業灌溉、普通水箱）選用±0.5%F·S精度型號，兼顧實用性與經濟性；深井、大型水庫等大深度液位測量場景，選用高量程型號并定制加長線纜；戶外或潮濕場景，無需額外防護，PTL601S的IP68防護等級可滿足長期浸沒使用需求；需要現場快速查看數據、便捷調試的場景，優先選用PTL601S數顯型號，其集成數顯與現場校準功能可大幅提升巡檢與維護效率；信號傳輸需求不同的場景，可靈活選擇4~20mA電流輸出或電壓輸出型號，確保與現有控制系統兼容，最大化發揮產品在通用場景中的液位測控價值。
