一、核心工作原理：超高壓耐受結構+精準傳感，賦能超高壓場景安全測壓

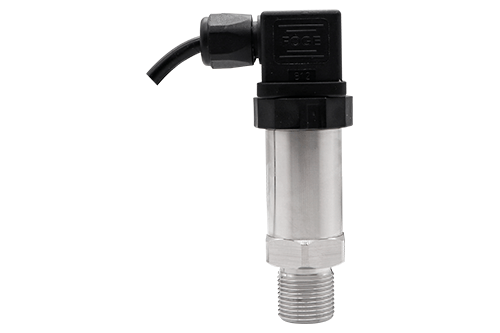

PTL702
超高壓壓力變送器的核心工作邏輯是“超高壓結構防護+精準壓力轉換”，區別于普通壓力變送器的常規結構，其核心優勢在于通過特殊材質與一體化設計，實現超高壓環境下的安全耐受與精準測壓，適配0~100MPa至0~250MPa的超高壓量程需求 。其核心組件采用進口特殊材質彈性體與高精度傳感芯片，搭配球面密封結構，經特殊工藝加工，既具備足夠的強度抵御超高壓沖擊，又能精準捕捉壓力微小變化，同時確保高壓系統的密封性，杜絕泄漏隱患 。

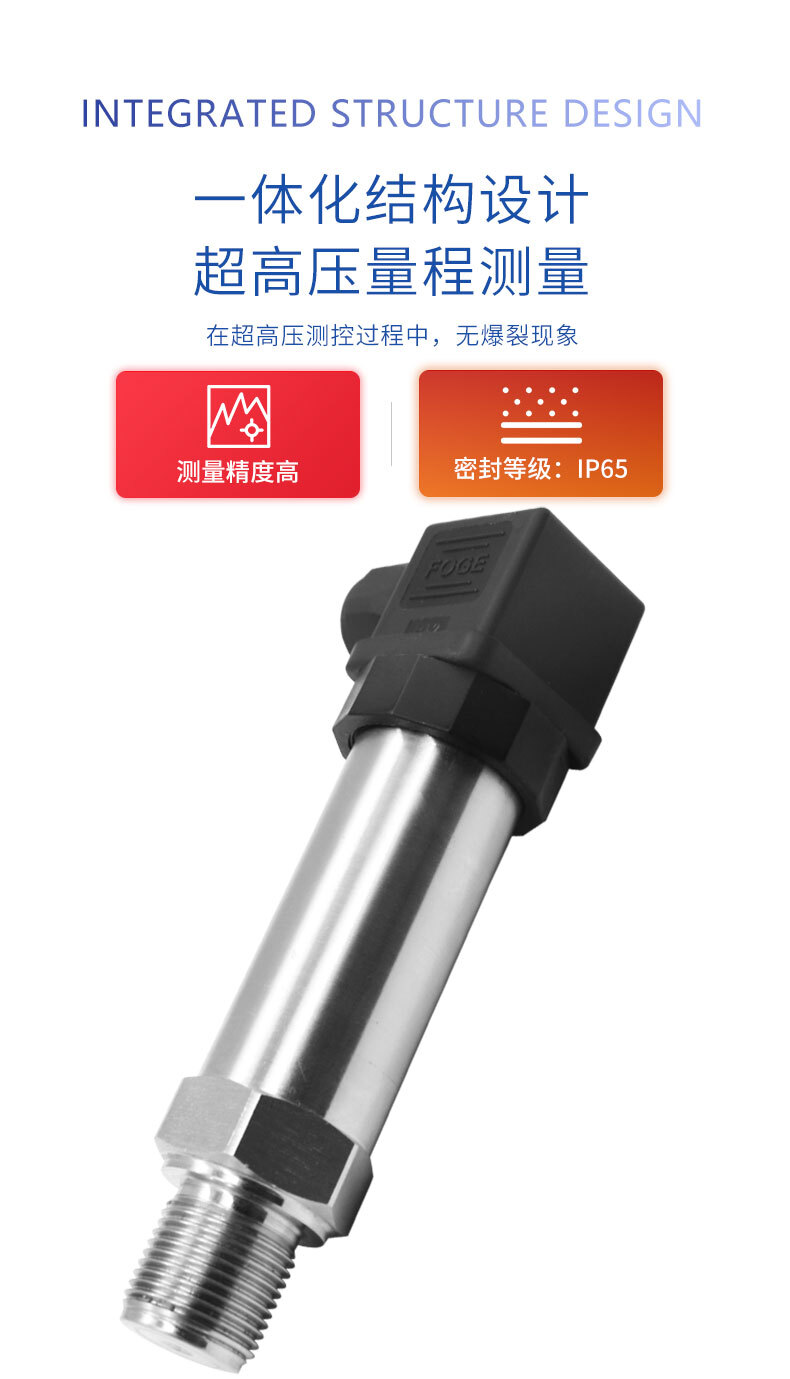

為實現超高壓耐受，PTL702采用**一體化結構設計**，彈性體選用進口特殊材質，整體無拼接、無薄弱環節，可在超高壓測控過程中無爆裂現象，最大程度保障設備運行安全 。同時，設備采用球面密封工藝，相較于普通密封方式，密封性能更優異，可有效阻斷超高壓介質泄漏，適配超高壓容器、管道的測壓需求 。此外，設備內置高精度溫度補償電路，可有效抵消環境溫度變化對測量精度的影響，避免超高壓工況下溫度波動導致的數據失真 。
工作時，將PTL702通過標準螺紋接口安裝于超高壓管道或設備接口，被測超高壓介質（液體、氣體）直接作用于進口彈性體與傳感芯片，使芯片發生微小彈性形變 。這種形變通過內部惠斯通電橋轉化為微弱電壓信號，經低噪聲放大、高精度溫度補償與抗干擾濾波處理后，輸出4~20mA（二線制）、0~5V、1~5V或0~10V工業通用標準信號 。信號可直接與PLC、數據采集儀、上位機系統對接，實現超高壓壓強的遠程監測、數據記錄與自動化控制[8]，全程無泄漏、無爆裂風險，確保超高壓工況下的測壓安全與精準 。
二、產品核心特性：超高壓耐受與性能雙優，適配高端工業工況
PTL702的核心競爭力源于超高壓結構設計與精細化性能優化，在超高壓耐受、測量精度、環境適配性上形成三重優勢，完美解決傳統壓力變送器在超高壓場景中的使用痛點 。
1. 超高壓耐受，安全可靠：采用進口特殊材質彈性體與一體化結構設計，無爆裂隱患，量程覆蓋0~100MPa、150MPa、200MPa、250MPa多檔規格，可按需定制，適配各類超高壓測壓場景 。搭配球面密封工藝，密封性能優異，有效杜絕超高壓介質泄漏，同時具備良好的抗沖擊能力，可抵御瞬時超壓沖擊，避免設備損壞 。
2. 高精度與高穩定性：搭載高精度傳感芯片，綜合精度分為0.25%F·S、0.5%F·S兩個等級，能精準捕捉超高壓環境下的微小壓強變化，滿足高端工業場景的精密測控需求 。采用先進的溫度補償技術，在-20~85℃介質溫度范圍內，可有效抵消溫度漂移，長期穩定性控制在0.1%F·S/年，確保超高壓工況下的測量一致性 。在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，具備優異的抗振動干擾能力 。
3. 強介質與環境適配性：進口特殊材質彈性體具備優異的介質兼容性，可適配液壓油、高壓水、石油等多種超高壓介質，同時具備一定的防腐性能，應對輕度腐蝕超高壓介質場景 。防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕，電氣部分采用金屬密封端子，進一步提升密封防護性能，適配惡劣工業環境 。
4. 安裝與適配靈活：提供豐富的接口選擇，機械連接支持M20×1.5、M22×1.5等標準螺紋，可根據客戶需求定制特殊螺紋，直接安裝于超高壓管道或設備接口，無需大幅改造原有設備 。電氣接口支持M12×1.5金屬密封端子、四芯航空接插件、赫斯曼接頭可選，出線方式可按需定制，適配不同場景的安裝布局需求，輕松集成到各類超高壓測控系統中 。
5. 寬電壓適配與安全防護：支持9~36VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境，無需額外供電改造 。電流輸出型負載電阻最大可達800Ω，電壓輸出型負載電阻大于50KΩ，適配不同工業控制系統，同時具備絕緣防護性能，絕緣電阻大于2000MΩ（100VDC），進一步提升使用安全性 。
三、核心技術參數
- 測量形式：表壓/絕壓/負壓（可按需選型）
- 量程范圍：0~100MPa、150MPa、200MPa、250MPa（可定制）
- 綜合精度：0.25%F·S、0.5%F·S
- 輸出信號：4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）
- 供電電壓：9~36VDC（標準24VDC）
- 介質溫度：-20~85℃
- 環境溫度：-20~85℃
- 長期穩定性：≤0.1%F·S/年
- 防護等級：IP65
- 絕緣電阻：＞2000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：進口特殊材質彈性體、高精度傳感芯片、全不銹鋼殼體
- 電氣接口：M12×1.5金屬密封端子、四芯航空接插件、赫斯曼接頭可選
- 機械連接：M20×1.5、M22×1.5等（可定制）
- 振動影響：20Hz~1000Hz內，輸出變化小于0.1%F·S
- 密封工藝：球面密封，確保高壓系統密封性
四、典型應用場景及實操案例
PTL702憑借超高壓耐受、高精度測量、強穩定性的核心優勢，廣泛應用于大型液壓設備、石油開采、高壓容器檢測、航空航天、金剛石壓機、冶金等高端工業領域，以下為3個真實實操案例，直觀呈現產品在超高壓場景中的應用價值：
案例一：大型液壓設備壓強監測（機械領域）
某重型機械制造企業，其大型液壓設備工作時需承受150MPa的超高壓，需實時監測液壓系統的壓強，確保設備運行穩定，避免因壓強過高導致液壓管道爆裂、設備損壞。傳統壓力變送器因材質強度不足，在超高壓工況下頻繁出現泄漏、測量失真問題，嚴重影響設備安全運行，需頻繁更換設備 。
選用
隆旅PTL702超高壓壓力變送器后，通過M22×1.5標準螺紋接口安裝于液壓系統管道，選用0~150MPa量程、0.25%F·S精度型號，完美適配液壓設備的超高壓測壓需求 。設備采用進口特殊材質彈性體與一體化結構設計，無爆裂隱患，球面密封工藝有效杜絕液壓油泄漏，同時具備優異的抗振動干擾能力，適配液壓設備工作時的振動場景 。設備輸出4-20mA標準信號接入PLC控制系統，實時監測液壓系統壓強變化，當壓強超出設定安全范圍時，自動觸發報警并聯動液壓閥調整工況。應用以來，設備連續穩定運行12個月，無任何泄漏、爆裂、測量失真現象，無需頻繁更換維護，大幅提升了設備運行安全性與穩定性 。
案例二：高壓容器強度試驗壓強控制（檢測領域）
某特種設備檢測機構，需對高壓容器進行動態、靜態強度試驗，試驗壓強最高可達200MPa，需精準監測容器內的壓強變化，確保試驗數據準確，同時避免壓強過高導致容器爆裂，保障試驗安全。傳統壓力變送器無法耐受200MPa超高壓，且測量精度不足，無法滿足試驗檢測的精準要求 [9]。
引入隆旅PTL702超高壓壓力變送器后，根據試驗需求選用0~200MPa量程、0.25%F·S高精度型號，通過定制螺紋接口安裝于高壓容器測試口 。設備的進口特殊材質彈性體可輕松耐受200MPa超高壓，一體化結構設計確保試驗過程中無爆裂、泄漏現象，高精度傳感芯片可精準捕捉容器內壓強的微小變化，數據采樣穩定 。設備將壓強數據實時傳輸至檢測控制臺，工作人員可遠程監測壓強變化，精準控制試驗壓強，確保試驗過程安全、數據準確。應用后，高壓容器強度試驗合格率提升至100%，試驗數據誤差控制在允許范圍內，大幅提升了檢測效率與可靠性 [9]。
案例三：金剛石壓機壓強監測（冶金領域）
某金剛石生產企業，其金剛石壓機工作時需施加100MPa的超高壓，需實時監測壓機內的壓強，確保壓強穩定，保障金剛石合成質量，避免因壓強波動導致合成失敗，或壓強過高導致壓機損壞 。傳統壓力變送器在超高壓工況下穩定性不足，易出現數據漂移，影響金剛石合成質量 。
選用隆旅PTL702超高壓壓力變送器后，安裝于金剛石壓機壓強檢測接口，選用0~100MPa量程、0.5%F·S精度型號，適配壓機的超高壓測壓需求 。設備采用先進的溫度補償技術，可有效抵消壓機工作時的溫度波動，長期穩定性≤0.1%F·S/年，確保壓強測量數據穩定 。進口特殊材質彈性體具備優異的抗沖擊能力，可抵御壓機工作時的瞬時壓力沖擊，球面密封工藝杜絕高壓介質泄漏 。設備輸出信號與壓機控制系統聯動，實時調整壓強，確保金剛石合成過程中壓強穩定。應用后，金剛石合成合格率提升5%，設備無任何故障，大幅降低了生產成本，提升了生產效率。
