一、核心工作原理：超高壓耐高溫結構+精準傳感，賦能極端場景安全測壓
PTL702Q超高壓壓力變送器的核心工作邏輯是“超高壓耐高溫結構防護+精準壓力轉換”，區別于普通超高壓壓力變送器的常規結構，其核心優勢在于通過耐高溫特殊材質與一體化加固設計，實現超高壓、高溫雙重環境下的安全耐受與精準測壓，適配0~100MPa至0~250MPa的超高壓量程需求，同時可耐受最高180℃的介質溫度，完美適配深地、深海等極端場景 。其核心組件采用進口耐高溫特殊材質彈性體與高精度傳感芯片，搭配球面密封結構，經特殊高溫強化工藝加工，既具備足夠的強度抵御超高壓沖擊，又能在高溫環境下保持性能穩定，精準捕捉壓力微小變化，同時確保高壓系統的密封性，杜絕泄漏隱患。

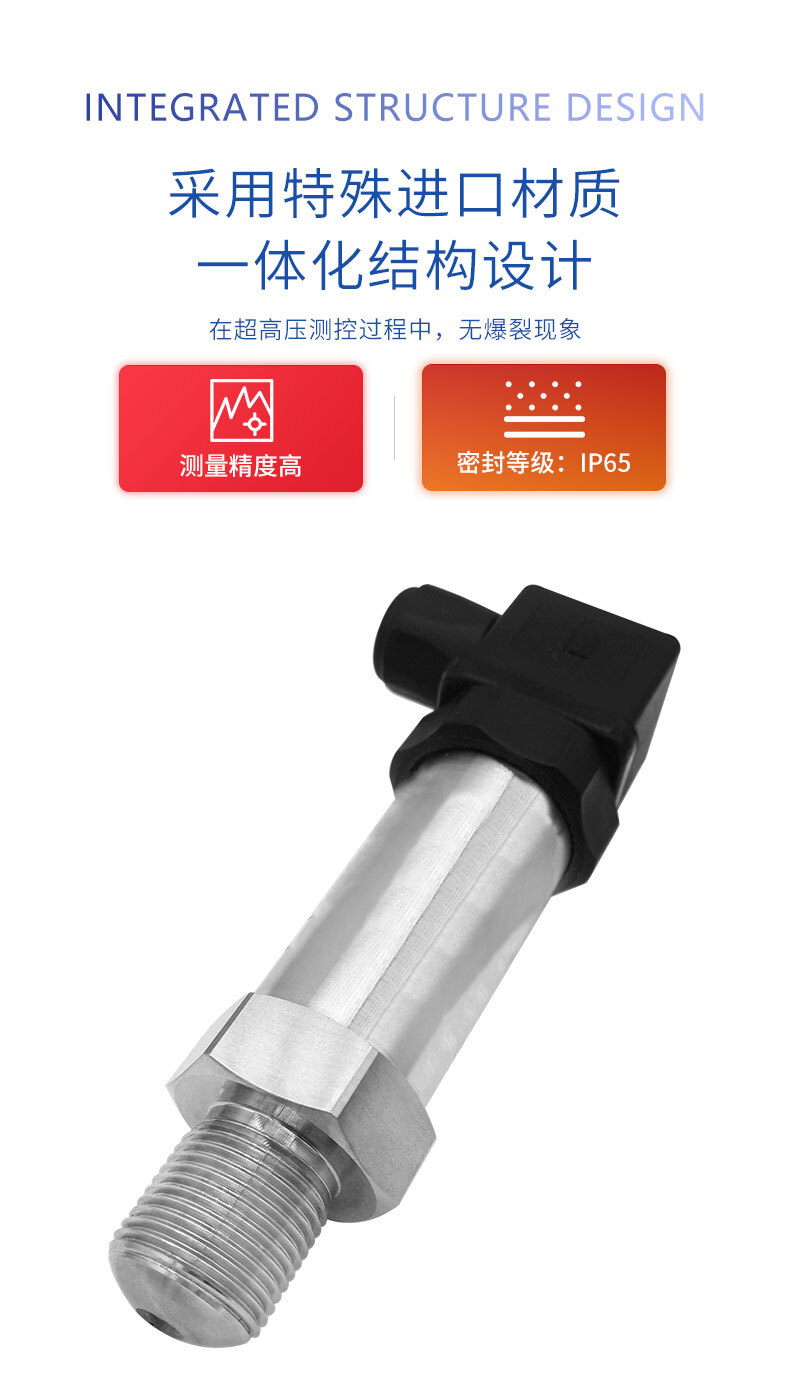

為實現超高壓耐高溫雙重耐受，PTL702Q采用**一體化加固結構設計**，彈性體選用進口耐高溫特殊合金材質，整體無拼接、無薄弱環節，可在超高壓、高溫測控過程中無爆裂現象，最大程度保障設備運行安全，適配深地鉆井、深海探測等極端工況 。同時，設備采用升級款球面密封工藝，相較于普通密封方式，密封性能更優異，可有效阻斷超高壓高溫介質泄漏，適配超高壓容器、深海模擬裝置、深地鉆井管道的測壓需求 。此外，設備內置高精度寬溫溫度補償電路，可有效抵消-20~180℃范圍內環境溫度變化對測量精度的影響，避免超高壓高溫工況下溫度波動導致的數據失真。
工作時，將PTL702Q通過標準螺紋接口安裝于超高壓高溫管道或設備接口，被測超高壓高溫介質（液體、氣體）直接作用于進口耐高溫彈性體與傳感芯片，使芯片發生微小彈性形變。這種形變通過內部惠斯通電橋轉化為微弱電壓信號，經低噪聲放大、高精度寬溫溫度補償與抗干擾濾波處理后，輸出4~20mA（二線制）、0~5V、1~5V或0~10V工業通用標準信號。信號可直接與PLC、數據采集儀、上位機系統對接，實現超高壓高溫壓強的遠程監測、數據記錄與自動化控制，全程無泄漏、無爆裂風險，確保超高壓高溫工況下的測壓安全與精準。
二、產品核心特性：超高壓耐高溫與性能雙優，適配極端工業工況
PTL702Q的核心競爭力源于超高壓耐高溫結構設計與精細化性能優化，在超高壓耐受、高溫適配、測量精度、環境適配性上形成四重優勢，完美解決傳統壓力變送器在超高壓高溫場景中的使用痛點。
1. 超高壓耐高溫，安全可靠：采用進口耐高溫特殊合金彈性體與一體化加固結構設計，無爆裂隱患，量程覆蓋0~100MPa、150MPa、200MPa、250MPa多檔規格，可按需定制；介質溫度耐受范圍擴展至-20~180℃，適配深地鉆井（儲層溫度最高183.5℃）、深海探測（萬米深海壓力可達180MPa）等極端場景 。搭配升級款球面密封工藝，密封性能優異，有效杜絕超高壓高溫介質泄漏，同時具備良好的抗沖擊能力，可抵御瞬時超壓沖擊，避免設備損壞。
2. 高精度與高穩定性：搭載高精度傳感芯片，綜合精度分為0.25%F·S、0.5%F·S兩個等級，能精準捕捉超高壓高溫環境下的微小壓強變化，滿足深地工程、航空航天等高端工業場景的精密測控需求 。采用先進的寬溫溫度補償技術，在-20~180℃介質溫度范圍內，可有效抵消溫度漂移，長期穩定性控制在0.1%F·S/年，確保超高壓高溫工況下的測量一致性。在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，具備優異的抗振動干擾能力，適配鉆井平臺、液壓設備等振動頻繁的場景。
3. 強介質與極端環境適配性：進口耐高溫特殊合金彈性體具備優異的介質兼容性，可適配液壓油、高壓水、石油、高溫地層流體等多種超高壓介質，同時具備較強的防腐性能，應對輕度腐蝕超高壓高溫介質場景 。防護等級達IP65，可有效抵御工業現場多塵、潮濕、高溫環境的侵蝕，電氣部分采用金屬密封端子，進一步提升密封防護性能，適配深地、深海、冶金等惡劣工業環境 。
4. 安裝與適配靈活：提供豐富的接口選擇，機械連接支持M20×1.5、M22×1.5等標準螺紋，可根據客戶需求定制特殊螺紋，直接安裝于超高壓高溫管道或設備接口，無需大幅改造原有設備，適配深海模擬試驗裝置、深地鉆井管道等特殊安裝場景 。電氣接口支持M12×1.5金屬密封端子、四芯航空接插件、赫斯曼接頭可選，出線方式可按需定制，適配不同場景的安裝布局需求，輕松集成到各類超高壓高溫測控系統中。
5. 寬電壓適配與安全防護：支持9~36VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境，無需額外供電改造。電流輸出型負載電阻最大可達800Ω，電壓輸出型負載電阻大于50KΩ，適配不同工業控制系統，同時具備絕緣防護性能，絕緣電阻大于2000MΩ（100VDC），進一步提升極端工況下的使用安全性。
三、核心技術參數
- 測量形式：表壓/絕壓/負壓（可按需選型）
- 量程范圍：0~100MPa、150MPa、200MPa、250MPa（可定制）
- 綜合精度：0.25%F·S、0.5%F·S
- 輸出信號：4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）
- 供電電壓：9~36VDC（標準24VDC）
- 介質溫度：-20~180℃（適配高溫場景，可定制更高溫型號）
- 環境溫度：-20~85℃
- 長期穩定性：≤0.1%F·S/年
- 防護等級：IP65
- 絕緣電阻：＞2000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：進口耐高溫特殊合金彈性體、高精度傳感芯片、全不銹鋼殼體
- 電氣接口：M12×1.5金屬密封端子、四芯航空接插件、赫斯曼接頭可選
- 機械連接：M20×1.5、M22×1.5等（可定制）
- 振動影響：20Hz~1000Hz內，輸出變化小于0.1%F·S
- 密封工藝：升級款球面密封，確保高壓高溫系統密封性
四、典型應用場景及實操案例

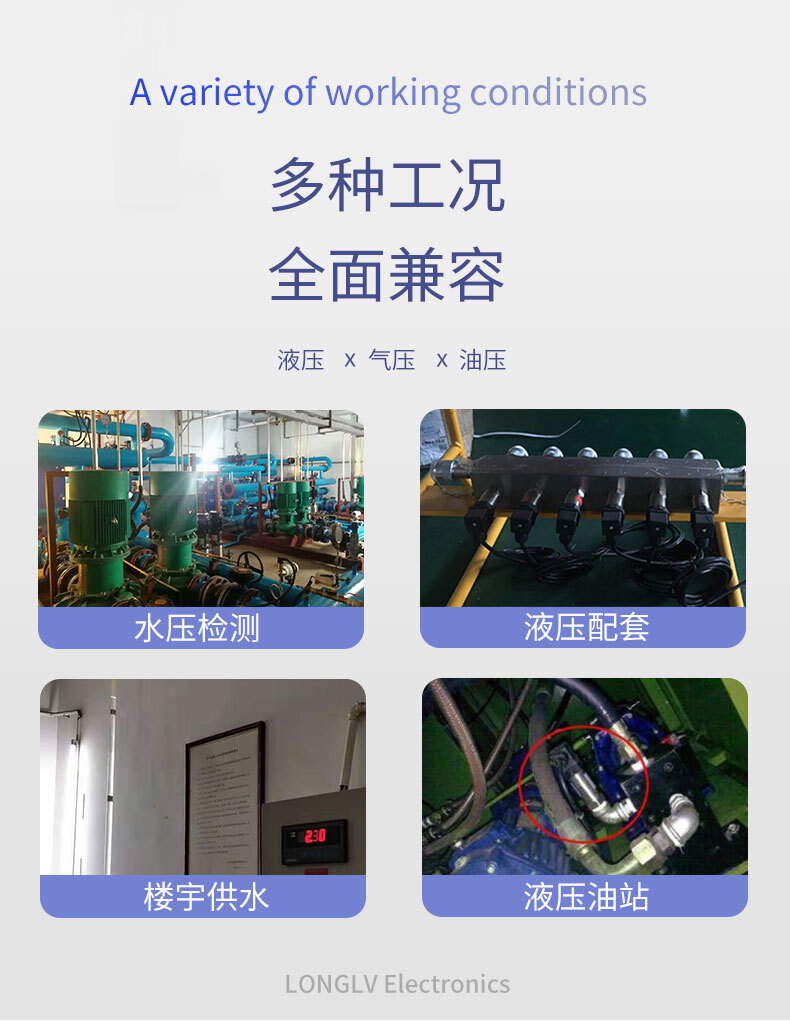

PTL702Q憑借超高壓耐受、高溫適配、高精度測量、強穩定性的核心優勢，廣泛應用于深地工程、深海探測、大型液壓設備、石油開采、高壓容器檢測、航空航天、金剛石壓機、冶金等高端工業領域，以下為3個真實實操案例，直觀呈現產品在超高壓高溫極端場景中的應用價值：
案例一：深地鉆井地層壓強監測（石油勘探領域）
某石油勘探企業，在元壩702井、仁探1井等深地鉆井項目中，需監測鉆井地層的壓強與溫度，其中仁探1井完鉆井深8445米，儲層溫度達183.5℃，地層壓力超140MPa，需精準監測地層壓強變化，為鉆井作業提供數據支撐，避免因壓強過高導致井噴等安全事故 。傳統超高壓壓力變送器無法耐受高溫環境，在150℃以上工況下易出現性能衰減、測量失真，無法滿足深地鉆井的測壓需求。
選用
隆旅PTL702Q超高壓壓力變送器后，通過定制螺紋接口安裝于鉆井測壓管道，選用0~150MPa量程、0.25%F·S精度型號，完美適配深地鉆井超高壓高溫的測壓需求 。設備采用進口耐高溫特殊合金彈性體，可耐受180℃高溫，一體化加固結構設計無爆裂隱患，升級款球面密封工藝有效杜絕地層高溫流體泄漏，同時具備優異的抗振動干擾能力，適配鉆井平臺的振動場景。設備輸出4-20mA標準信號接入鉆井控制系統，實時監測地層壓強變化，當壓強超出設定安全范圍時，自動觸發報警并聯動鉆井設備調整工況。應用以來，設備在深地高溫高壓環境下連續穩定運行12個月，無任何泄漏、爆裂、測量失真現象，無需頻繁更換維護，大幅提升了鉆井作業的安全性與穩定性，為深地工程測試提供了可靠的數據支撐 。
案例二：深海模擬試驗裝置壓強控制（深海探測領域）
某科研機構，研發深海大型超高壓模擬試驗裝置，用于全海深載人潛水器的壓力試驗，該裝置可模擬最大作業深度1.1萬米的深潛環境，承受最大180MPa的工作壓力，試驗過程中需精準監測裝置內的壓強變化，確保試驗數據準確，同時避免壓強過高導致裝置損壞，保障試驗安全 。傳統壓力變送器無法適配萬米深海對應的超高壓工況，且密封性能不足，易出現泄漏，無法滿足試驗需求。
引入隆旅PTL702Q超高壓壓力變送器后，根據試驗需求選用0~200MPa量程、0.25%F·S高精度型號，通過定制螺紋接口安裝于深海模擬試驗裝置測試口 。設備的進口耐高溫特殊合金彈性體可輕松耐受180MPa超高壓，一體化加固結構設計確保試驗過程中無爆裂、泄漏現象，高精度傳感芯片可精準捕捉裝置內壓強的微小變化，數據采樣穩定。設備將壓強數據實時傳輸至試驗控制臺，工作人員可遠程監測壓強變化，精準控制試驗壓強，模擬不同深海深度的壓力環境，確保潛水器相關部件的壓力試驗安全、數據準確。應用后，深海模擬試驗合格率提升至100%，試驗數據誤差控制在允許范圍內，大幅提升了試驗效率與可靠性，為全海深載人潛水器的研發提供了技術支撐 。
案例三：金剛石壓機壓強監測（冶金領域）
某金剛石生產企業，其金剛石壓機工作時需施加100MPa的超高壓，同時壓機內部溫度可達150℃，需實時監測壓機內的壓強，確保壓強穩定，保障金剛石合成質量，避免因壓強波動導致合成失敗，或壓強過高導致壓機損壞。傳統壓力變送器在超高壓高溫工況下穩定性不足，易出現數據漂移、性能衰減，影響金剛石合成質量。
選用隆旅PTL702Q超高壓壓力變送器后，安裝于金剛石壓機壓強檢測接口，選用0~100MPa量程、0.5%F·S精度型號，適配壓機的超高壓高溫測壓需求。設備采用先進的寬溫溫度補償技術，可有效抵消壓機工作時的溫度波動，長期穩定性≤0.1%F·S/年，確保壓強測量數據穩定。進口耐高溫特殊合金彈性體具備優異的抗沖擊能力與耐高溫性能，可抵御壓機工作時的瞬時壓力沖擊與高溫影響，升級款球面密封工藝杜絕高壓高溫介質泄漏。設備輸出信號與壓機控制系統聯動，實時調整壓強，確保金剛石合成過程中壓強穩定。應用后，金剛石合成合格率提升5%，設備無任何故障，大幅降低了生產成本，提升了生產效率。
