在化工涂料、油漆加工、泥漿輸送、食品加工、醫藥中間體生產等行業場景中，壓強測量常常面臨粘稠介質、含雜質流體、易殘留介質的嚴苛考驗。傳統壓力變送器采用引壓孔或帶腔室設計，極易被粘稠介質堵塞、被雜質磨損，或因腔室殘留介質影響測量精度，不僅需要頻繁拆卸清洗、更換設備，增加維護成本，還會因數據失真影響生產流程穩定。上海隆旅電子科技研發的PTL703平面型壓力變送器，專為復雜介質壓強測量量身打造，采用進口材質平面膜結構、膜片隔離工藝與無引壓孔設計，從根源上解決堵塞與殘留難題，兼具精準測量、強介質適配、高穩定性等核心優勢，成為各行業復雜工況下壓強監測的優選解決方案 。
一、核心工作原理：平面膜直接感壓+無孔設計，賦能復雜介質精準測壓

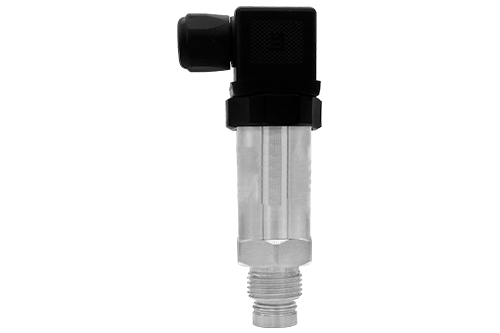

PTL703
平面型壓力變送器的核心工作邏輯是“平面膜直接感壓+精準信號轉換”，區別于普通壓力變送器的引壓孔傳壓設計，其核心優勢在于采用一體化平面膜結構，讓平面膜與被測介質直接接觸，無需填充液傳遞壓力，既避免介質堵塞、殘留，又能實現精準的壓力信號采集，適配粘稠、含雜質、易殘留的復雜介質測壓需求 。其核心組件采用進口材質彈性體與高精度平面膜片，經特殊工藝處理，具備優異的耐磨損、抗腐蝕、易清潔性能，搭配一體化全密封結構，電氣部分采用全密封防水設計，穩定性更強，適配惡劣工業環境 。

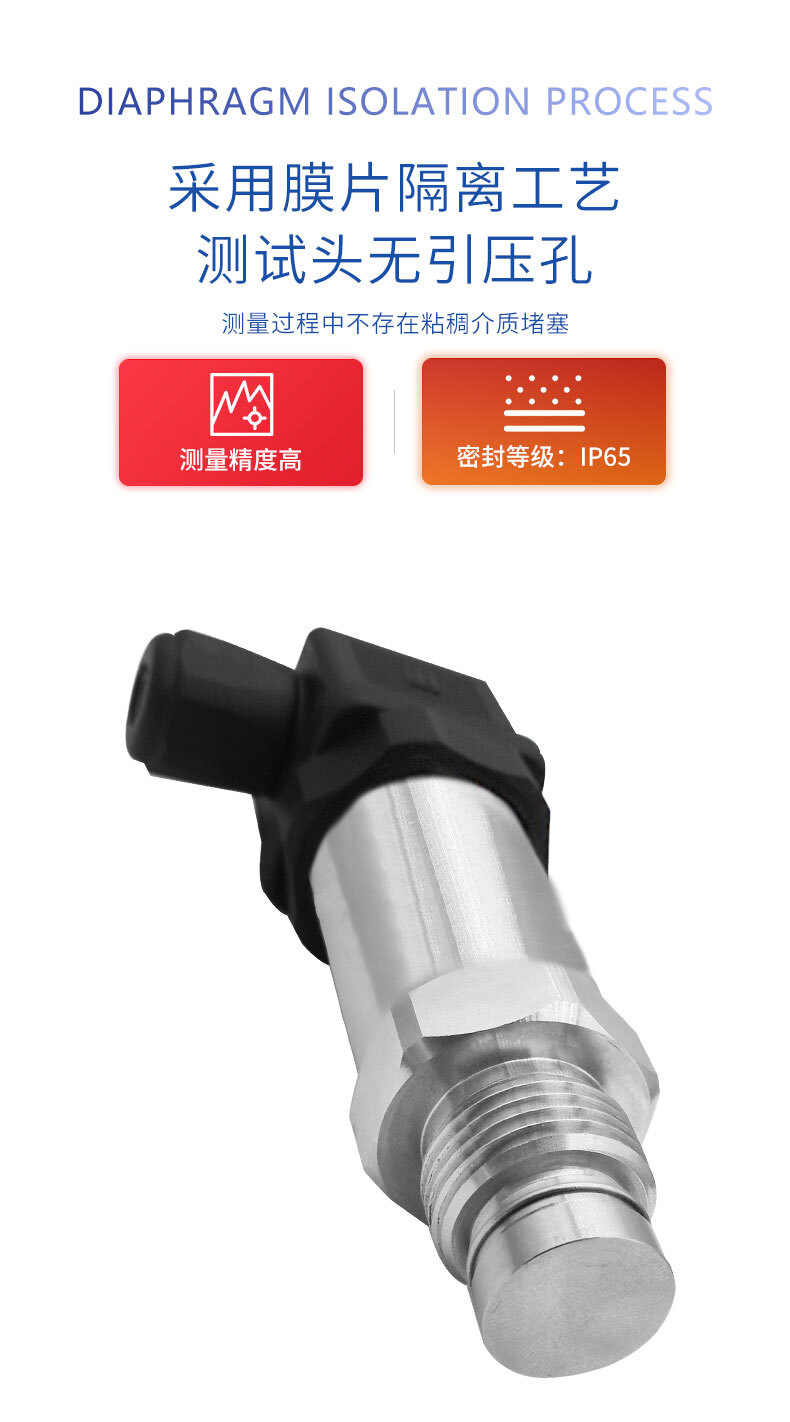

為徹底解決堵塞與殘留問題，PTL703采用**測試頭無引壓孔設計**，搭配平面膜結構，被測介質直接作用于平面膜片表面，無需通過引壓孔傳遞壓力，從根源上避免了粘稠介質、雜質的堆積堵塞，同時杜絕了腔室殘留介質的問題，大幅降低清洗難度，尤其適配油漆、泥漿、瀝青、食品漿料等粘稠介質的測壓需求 。相較于傳統帶腔變送器，PTL703的平面膜無接縫、無死角，不僅減少了介質殘留，還具備良好的抗沖擊能力，能抵御瞬時壓力沖擊，避免膜片損壞 。
工作時，將PTL703通過標準螺紋接口安裝于測量管道或設備接口，被測粘稠、含雜質或易殘留介質直接作用于平面膜片，使膜片產生微小彈性形變 。這種形變直接傳遞至進口高精度感應芯片，芯片將壓力變化轉化為微弱電信號，經內部低噪聲放大、高精度溫度補償與抗干擾濾波處理后，輸出4~20mA（二線制）、0~5V、~5V或0~0V工業通用標準信號 。信號可直接與PLC、數據采集儀、上位機系統對接，實現復雜介質壓強的遠程監測、數據記錄與自動化控制 。整個工作過程中，平面膜片直接與介質接觸，無殘留、無堵塞，既保證了測量精度，又延長了設備使用壽命 。
二、產品核心特性：平面膜無孔與性能雙優，適配復雜工況
PTL703的核心競爭力源于平面膜無孔設計與精細化性能優化，在防堵塞、介質適配性、測量穩定性上形成三重優勢，完美解決傳統壓力變送器在復雜介質場景中的使用痛點 。
. 無孔防堵，易清潔：采用平面膜+無引壓孔設計，徹底杜絕粘稠介質、雜質的堆積堵塞，無需頻繁拆卸清洗，大幅降低維護成本；平面膜無接縫、無死角，易清潔，可快速清理殘留介質，適配化工涂料、泥漿、瀝青等粘稠或含雜質介質的測壓需求 。
2. 進口芯體，高精度與高穩定性：搭載進口高精度壓力感應芯片，綜合精度分為0.25%F·S、0.5%F·S兩個等級，能精準捕捉微小壓強變化，響應時間快，滿足化工精密測控、食品加工監測等不同精度需求場景 。采用先進的溫度補償技術，可有效抵消溫度漂移，長期穩定性控制在0.%F·S/年，在機械振動頻率20Hz~000Hz內，輸出變化小于0.%F·S，具備優異的抗振動干擾能力 。
3. 強介質與環境適配性：平面膜片選用進口耐腐材質，具備優異的介質兼容性，可適配化工涂料、醫藥中間體、食品漿料、泥漿、瀝青等多種介質，同時具備一定的防腐性能，可應對輕度腐蝕介質場景 。防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕 ，電氣部分全密封防水設計，進一步提升惡劣環境適配性 。
4. 安裝與適配靈活：提供豐富的接口選擇，機械連接支持M20×.5、G/2-4等標準螺紋，可根據客戶需求定制特殊螺紋，直接安裝于測量管道或設備接口，無需大幅改造原有設備 。電氣接口支持金屬密封端子、四芯航空接插件可選，出線方式可按需定制，適配不同場景的安裝布局需求，輕松集成到各類復雜介質測控系統中 。
5. 寬量程覆蓋：量程覆蓋廣泛，涵蓋0~0.5MPa、MPa、5MPa至0~00MPa多檔規格，可精準匹配低壓粘稠介質監測、中高壓管道管控等不同場景，部分量程可按需定制 。支持9~36VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境，無需額外供電改造 。
三、核心技術參數
- 測量形式：表壓/絕壓/負壓（可按需選型）
- 量程范圍：0~0.5MPa、MPa、5MPa、0MPa至0~00MPa（可定制）
- 綜合精度：0.25%F·S、0.5%F·S
- 輸出信號：4~20mA（二線制）、0~5V、~5V、0~0V（三線制）
- 供電電壓：9~36VDC（標準24VDC）
- 介質溫度：-20~85℃
- 環境溫度：-20~85℃
- 長期穩定性：≤0.%F·S/年
- 防護等級：IP65
- 絕緣電阻：＞2000MΩ（00VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：進口材質彈性體、平面膜片、全不銹鋼殼體
- 電氣接口：金屬密封端子、四芯航空接插件可選
- 機械連接：M20×.5、G/2-4等（可定制）
- 振動影響：20Hz~000Hz內，輸出變化小于0.%F·S
四、典型應用場景及實操案例

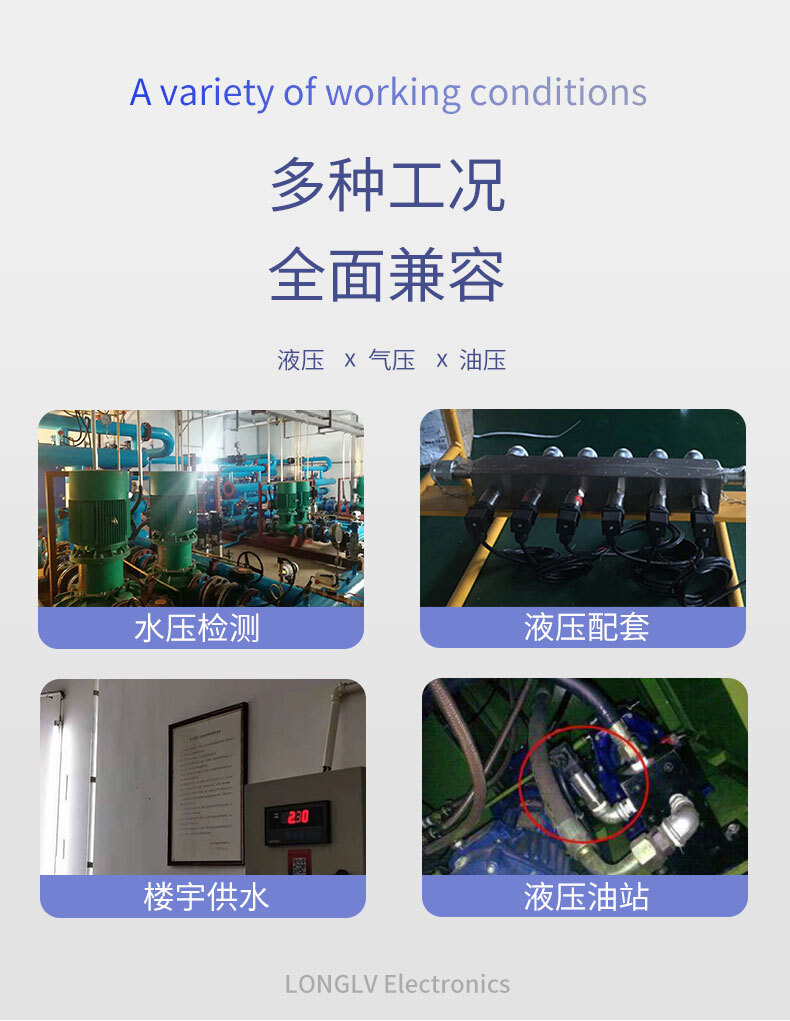

PTL703憑借無孔防堵、高精度測量、強介質適配性的核心優勢，廣泛應用于化工、食品、醫藥、環保、石油等多個領域，尤其適配粘稠、含雜質、易殘留介質的測壓場景，以下為3個真實實操案例，直觀呈現產品的應用價值：
案例一：油漆生產車間涂料攪拌罐壓強監測（化工領域）
某油漆生產企業，在油漆涂料攪拌過程中，需監測攪拌罐內的壓強，確保攪拌過程穩定，避免因壓強過高導致罐內涂料泄漏、壓強過低影響攪拌效果。油漆涂料粘稠度高，且含有細微顏料顆粒，傳統壓力變送器采用引壓孔設計，安裝后僅使用5天就出現引壓孔堵塞，導致測量數據失真，需頻繁拆卸清洗，嚴重影響生產效率 。
選用
隆旅PTL703平面型壓力變送器后，通過M20×.5標準螺紋接口安裝于攪拌罐側壁，采用無引壓孔+平面膜設計，油漆涂料直接作用于平面膜片，無需通過引壓孔傳遞壓力，徹底杜絕堵塞問題 。設備選用0~MPa量程、0.5%F·S精度型號，輸出4-20mA標準信號接入PLC控制系統，實時監測罐內壓強變化，當壓強超出設定范圍時，自動聯動攪拌設備調整轉速，確保攪拌過程穩定。應用以來，設備連續穩定運行6個月，無任何堵塞、測量失真現象，無需頻繁清洗維護，大幅提升了生產效率，降低了維護成本 。
案例二：建筑工程泥漿輸送管道壓強控制（環保/建筑領域）
某建筑施工企業，在樁基施工過程中，需通過管道輸送泥漿，需監測泥漿管道的壓強，確保泥漿輸送通暢，避免因管道堵塞導致的設備損壞、施工停滯。泥漿介質粘稠且含有大量砂石顆粒，傳統壓力變送器易被砂石磨損、泥漿堵塞，使用壽命短，需頻繁更換 。
引入隆旅PTL703平面型壓力變送器后，根據管道尺寸選用G/2-4螺紋接口型號，量程選用0~00kPa，適配泥漿管道的低壓監測需求 。設備的進口平面膜片具備優異的耐磨損、抗腐蝕性能，可抵御砂石顆粒磨損與泥漿腐蝕，無引壓孔設計徹底避免泥漿堵塞 。設備將壓強數據實時傳輸至施工控制臺，工作人員可遠程監測管道壓強，當壓強異常升高時，判斷為管道堵塞，及時進行清理，避免施工停滯。應用后，設備穩定運行4個月，測量精度始終保持在0.5%F·S以?xún)?nèi)，無任何堵塞、磨損現象，大幅降低了設備更換成本，保障了施工進度 。
案例三：食品加工醬料存儲罐壓強監測（食品領域）
某食品加工企業，在醬料、調味品生產過程中，需監測存儲罐內的壓強，確保存儲環境穩定，避免因壓強過高導致醬料泄漏，污染生產環境。食品醬料粘稠度高，且易殘留，傳統壓力變送器采用帶腔設計，易出現介質殘留、堵塞問題，且清洗困難，無法滿足食品衛生生產要求 。
選用隆旅PTL703平面型壓力變送器后，安裝于醬料存儲罐接口，選用0~0.6MPa量程、0.25%F·S高精度型號，精準捕捉罐內微小壓強變化 。設備的平面膜無引壓孔、無殘留死角，易清潔，可快速清理醬料殘留，符合食品衛生生產要求。設備輸出信號與存儲罐控制系統聯動，實時監測壓強變化，當壓強超出設定安全范圍時，自動觸發報警，及時處理隱患。應用后，食品醬料存儲過程穩定，無任何泄漏、污染現象，設備無堵塞、測量失真問題，滿足食品生產合規要求 。
