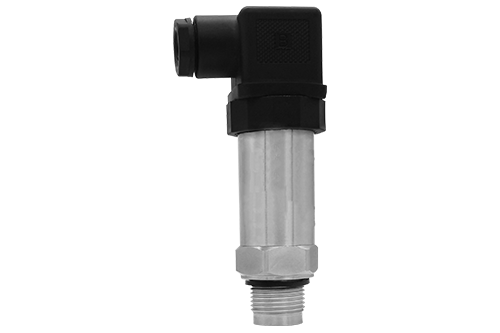

在食品加工、醫藥制藥、化工涂料、泥漿輸送、衛生級流體測控等行業場景中，壓強測量常常面臨粘稠介質、含雜質流體、衛生級要求高的嚴苛考驗。傳統壓力變送器采用引壓孔或帶腔室設計，極易被粘稠介質堵塞、被雜質磨損，或因腔室殘留介質滋生細菌，無法滿足衛生級生產要求，不僅需要頻繁拆卸清洗、更換設備，增加維護成本，還會因數據失真影響生產流程穩定。上海隆旅電子科技研發的PTL703C平膜壓力變送器，專為復雜介質與衛生級場景壓強測量量身打造，采用齊平膜無腔結構與進口傳感芯體，通過平膜直接感壓設計從根源上解決堵塞與衛生殘留難題，兼具精準測量、強介質適配、衛生級兼容等核心優勢，成為各行業復雜工況與衛生級場景下壓強監測的優選解決方案。
一、核心工作原理：平膜齊平感壓+無腔設計，賦能復雜與衛生場景精準測壓
PTL703C平膜壓力變送器的核心工作邏輯是“平膜齊平直接感壓+精準信號轉換”，區別于普通壓力變送器的引壓孔或帶腔隔膜設計，其核心優勢在于采用無腔齊平膜結構，讓平膜與被測介質直接接觸，無需填充液傳遞壓力，既避免介質堵塞、殘留，又能實現衛生級清潔需求，同時保證精準的壓力信號采集，適配粘稠、含雜質、衛生級要求高的復雜介質測壓需求 。其核心組件采用進口高精度壓力感應芯片與316L不銹鋼平膜片，平膜片經特殊拋光處理，具備優異的耐磨損、抗腐蝕、易清潔性能，搭配一體化全不銹鋼密封焊接結構，穩定性更強，同時滿足食品、醫藥行業的衛生級標準 。

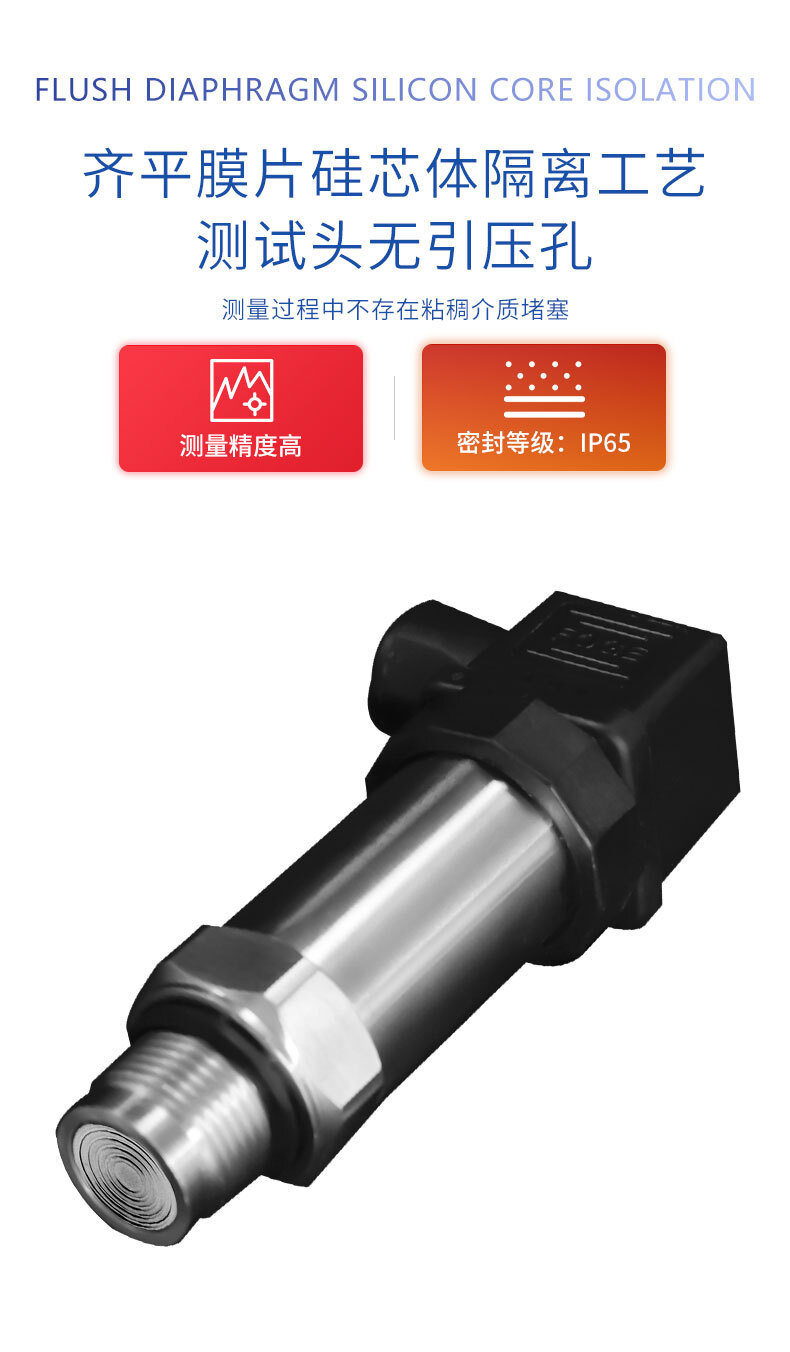

為徹底解決堵塞與衛生殘留問題，PTL703C采用**齊平膜無腔設計**，測試頭無引壓孔、無介質腔室，被測介質直接作用于316L不銹鋼平膜片表面，無需通過引壓孔或填充液傳遞壓力，從根源上避免了粘稠介質、雜質的堆積堵塞，同時杜絕了腔室殘留介質滋生細菌的問題，大幅降低清洗難度，滿足衛生級生產要求 。相較于傳統隔膜變送器的硅油填充設計，PTL703C無任何填充液，無泄漏風險，不會污染被測介質，尤其適配食品、醫藥等對介質純度要求高的場景 。平膜片采用一體化焊接工藝，無接縫、無死角，可快速拆卸清洗、滅菌，適配CIP（在線清洗）、SIP（在線滅菌）流程，進一步提升衛生級適配性 。
工作時，將PTL703C通過標準螺紋或卡箍接口安裝于測量管道或設備接口，被測粘稠、含雜質或衛生級流體直接作用于齊平平膜片，使膜片產生微小彈性形變 。這種形變直接傳遞至進口高精度感應芯片，芯片將壓力變化轉化為微弱電信號，經內部低噪聲放大、高精度溫度補償與抗干擾濾波處理后，輸出4~20mA（二線制）、0~5V、1~5V或0~10V工業通用標準信號 。信號可直接與PLC、數據采集儀、上位機系統對接，實現復雜介質與衛生級場景下壓強的遠程監測、數據記錄與自動化控制 。整個工作過程中，平膜片直接與介質接觸，無殘留、無堵塞，既保證了測量精度，又滿足衛生級生產要求，同時延長了設備使用壽命 。
二、產品核心特性：平膜無腔與性能雙優，適配復雜+衛生雙重工況
PTL703C的核心競爭力源于齊平膜無腔設計與精細化性能優化，在防堵塞、衛生級適配、測量穩定性上形成三重優勢，完美解決傳統壓力變送器在復雜介質與衛生級場景中的使用痛點 。
1. 無腔防堵，易清潔：采用齊平膜無腔+無引壓孔設計，徹底杜絕粘稠介質、雜質的堆積堵塞，無需頻繁拆卸清洗，大幅降低維護成本；同時無介質殘留死角，平膜片易清潔、可滅菌，適配CIP/SIP在線清洗滅菌流程，尤其適配油漆、泥漿、瀝青、食品漿料等粘稠或衛生級介質的測壓需求 。
2. 進口芯體，高精度與高穩定性：搭載進口高精度壓力感應芯片，綜合精度分為0.25%F·S、0.5%F·S、1.0%F·S三個等級，能精準捕捉微小壓強變化，響應時間≤10mS，滿足化工精密測控、食品醫藥衛生監測等不同精度需求場景 。采用先進的溫度補償技術，可有效抵消溫度漂移，長期穩定性控制在≤±0.15%F·S/年，確保復雜工況下的測量一致性 。
3. 衛生級兼容+強介質適配性：平膜片選用316L不銹鋼材質，經鏡面拋光處理，符合食品、醫藥行業衛生標準，無接縫、無死角，不會滋生細菌，可直接接觸食品漿料、醫藥中間體等衛生級介質 。同時316L材質具備優異的耐腐蝕性，可適配輕度腐蝕介質場景，兼顧衛生級與防腐需求 。防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕 ；在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.15%F·S，具備優異的抗振動干擾能力，適配泥漿輸送管道、涂料攪拌設備等振動頻繁的場景 。
4. 安裝與適配靈活：提供豐富的接口選擇，機械連接支持M20×1.5、G1/2等標準螺紋，同時支持衛生級卡箍接口，可根據客戶需求定制特殊接口，直接安裝于測量管道或設備接口，無需大幅改造原有設備 。電氣接口支持赫斯曼接頭、四芯屏蔽電纜可選，出線方式可按需定制，適配不同場景的安裝布局需求，輕松集成到各類復雜介質與衛生級測控系統中 。
5. 寬量程覆蓋：量程覆蓋廣泛，涵蓋微壓（0~100kPa）、常壓（0.1~6MPa）、高壓（6~150MPa）多檔規格，可精準匹配微小壓力粘稠介質監測、中高壓管道管控等不同場景，部分量程可按需定制 。支持12~36VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境，無需額外供電改造 。
三、核心技術參數
- 測量形式：表壓/絕壓/負壓（可按需選型）
- 量程范圍：微壓0~100kPa、常壓0.1~6MPa、高壓6~150MPa（可定制）
- 綜合精度：0.25%F·S、0.5%F·S、1.0%F·S
- 輸出信號：4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）
- 供電電壓：12~36VDC（標準24VDC）
- 介質溫度：-20~85℃，可選-20~150℃高溫型號
- 環境溫度：-20~85℃
- 長期穩定性：≤±0.15%F·S/年
- 防護等級：IP65
- 絕緣電阻：≥1000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：316L不銹鋼平膜片、進口高精度感應芯片、全不銹鋼殼體
- 電氣接口：赫斯曼接頭、四芯屏蔽電纜可選
- 機械連接：M20×1.5、G1/2螺紋，衛生級卡箍接口（可定制）
四、典型應用場景及實操案例
PTL703C憑借無腔防堵、衛生級兼容、高精度測量、強介質適配性的核心優勢，廣泛應用于食品、醫藥、化工、環保、石油等多個領域，尤其適配粘稠、含雜質介質與衛生級場景的測壓需求，以下為3個真實實操案例，直觀呈現產品的應用價值：
案例一：食品加工果醬輸送管道壓強監測（食品領域）
某食品加工企業，在果醬、果泥生產過程中，需監測輸送管道的壓強，確保輸送速度穩定，避免因壓強過高導致管道泄漏、壓強過低導致輸送中斷。果醬粘稠度高，且易殘留，傳統壓力變送器采用帶腔設計，易出現介質殘留、堵塞問題，且清洗困難，無法滿足食品衛生生產要求，需頻繁拆卸清洗，嚴重影響生產效率 。
選用
隆旅PTL703C平膜壓力變送器后，通過衛生級卡箍接口安裝于果醬輸送管道，采用齊平膜無腔設計，果醬直接作用于316L不銹鋼平膜片，無殘留、無堵塞，且平膜片易清潔，可適配CIP在線清洗流程 。設備選用0~1MPa量程、0.5%F·S精度型號，輸出4-20mA標準信號接入PLC控制系統，實時監測管道內壓強變化，當壓強超出設定范圍時，自動聯動輸送泵調整轉速，確保果醬輸送穩定。應用以來，設備連續穩定運行6個月，無任何堵塞、測量失真現象，無需頻繁清洗維護，大幅提升了生產效率，同時滿足食品衛生生產合規要求 。
案例二：建筑工程泥漿輸送管道壓強控制（環保/建筑領域）
某建筑施工企業，在樁基施工過程中，需通過管道輸送泥漿，需監測泥漿管道的壓強，確保泥漿輸送通暢，避免因管道堵塞導致的設備損壞、施工停滯。泥漿介質粘稠且含有大量砂石顆粒，傳統壓力變送器易被砂石磨損、泥漿堵塞，使用壽命短，需頻繁更換 。
引入隆旅PTL703C平膜壓力變送器后，根據管道尺寸選用M20×1.5螺紋接口型號，量程選用0~100kPa，適配泥漿管道的低壓監測需求 。設備的316L不銹鋼平膜片具備優異的耐磨損、抗腐蝕性能，可抵御砂石顆粒磨損與泥漿腐蝕，齊平膜無腔設計徹底避免泥漿堵塞 。設備將壓強數據實時傳輸至施工控制臺，工作人員可遠程監測管道壓強，當壓強異常升高時，判斷為管道堵塞，及時進行清理，避免施工停滯。應用后，設備穩定運行4個月，測量精度始終保持在0.5%F·S以內，無任何堵塞、磨損現象，大幅降低了設備更換成本，保障了施工進度 。
案例三：醫藥中間體反應釜壓強監測（醫藥領域）
某醫藥生產企業，在醫藥中間體合成過程中，需監測反應釜內的壓強，確保反應條件穩定，同時避免壓強過高導致反應釜泄漏，污染生產環境。醫藥中間體對衛生要求極高，且部分介質具有輕微腐蝕性，傳統壓力變送器易出現介質殘留、腐蝕芯體的問題，無法滿足醫藥生產的衛生與精度要求 。
選用隆旅PTL703C平膜壓力變送器后，安裝于反應釜接口，選用0~0.6MPa量程、0.25%F·S高精度型號，精準捕捉反應釜內微小壓強變化 。設備的316L不銹鋼平膜片符合醫藥衛生標準，無接縫、無殘留，可直接接觸醫藥中間體，同時具備一定的防腐性能，可應對輕微腐蝕介質 。齊平膜無腔設計避免介質殘留，適配SIP在線滅菌流程，滿足醫藥生產合規要求。設備輸出信號與反應釜控制系統聯動，實時調整反應條件，確保反應穩定。應用后，醫藥中間體生產合格率提升至100%，設備無任何堵塞、污染、腐蝕現象，滿足醫藥生產的嚴格要求 。
