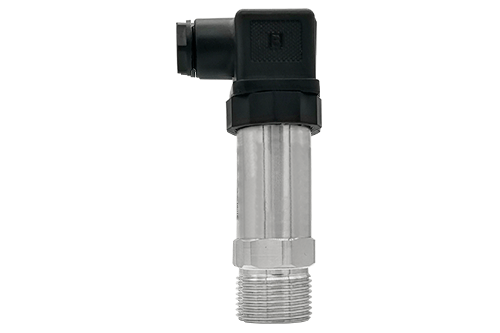

在化工涂料、油漆加工、泥漿輸送、食品加工、醫藥中間體生產等行業場景中，壓強測量常常面臨粘稠介質、含雜質流體、易結晶介質的嚴苛考驗。傳統壓力變送器采用引壓孔設計，極易被粘稠介質堵塞、被雜質磨損，或因介質結晶導致測量失效，不僅需要頻繁拆卸清洗、更換設備，增加維護成本，還會因數據失真影響生產流程穩定。上海隆旅電子科技研發的PTL703W隔膜壓力變送器，專為復雜介質壓強測量量身打造，采用膜片隔離工藝與進口傳感芯體，通過無引壓孔設計從根源上解決堵塞難題，兼具精準測量、強介質適配、高穩定性等核心優勢，成為各行業復雜工況下壓強監測的優選解決方案。
一、核心工作原理：隔膜隔離+硅油傳壓，賦能復雜介質精準測壓
PTL703W隔膜壓力變送器的核心工作邏輯是“隔膜隔離防護+硅油傳遞壓力+精準信號轉換”，區別于普通壓力變送器的直接感壓設計，其核心優勢在于通過隔膜將被測介質與內部傳感芯體完全隔離，既避免介質直接接觸芯體造成的腐蝕、堵塞，又能精準傳遞壓力信號，適配粘稠、含雜質、易結晶的復雜介質測壓需求 。其核心組件采用進口微壓壓力感應芯片與高精度隔離膜片，膜片彈性體選用進口材質，具備優異的耐磨損、抗腐蝕性能，搭配一體化結構設計，穩定性更強 。

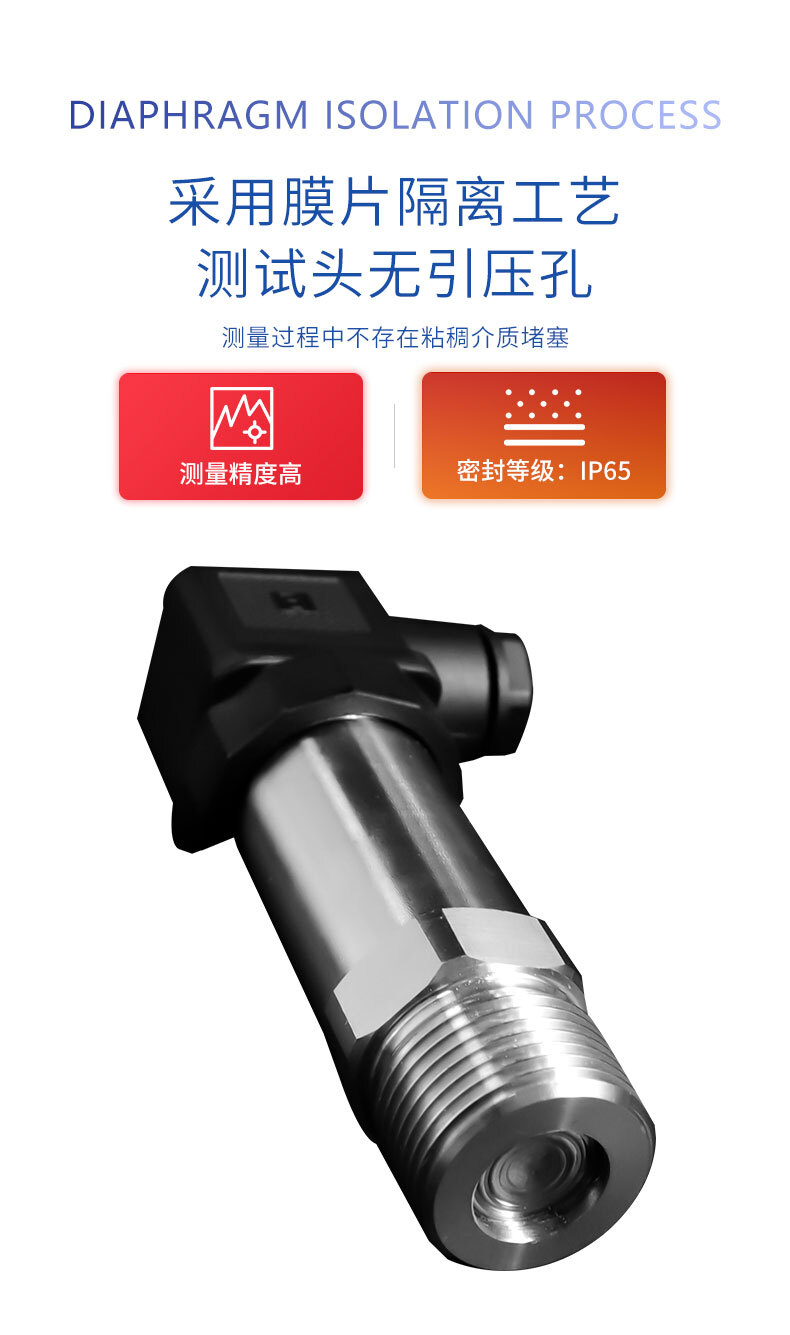

為徹底解決堵塞問題，PTL703W采用**測試頭無引壓孔設計**，被測介質直接作用于隔離膜片表面，無需通過引壓孔傳遞壓力，從根源上避免了粘稠介質、雜質或結晶物的堆積堵塞 。同時，隔膜與傳感芯體之間的腔室填充專用硅油（部分場景可選用氟油），這種填充液具有熱溫度系數小、低溫不凍凝、高溫不揮發、粘度隨溫度變化小的特點，可高效傳遞壓力信號，同時起到緩沖、減震作用，避免介質壓力沖擊損壞芯體 。高溫硅油最高可適配315℃介質，低溫硅油最低可適配-40℃介質，氟油則可適配-40℃至315℃的寬溫場景，滿足不同溫度工況的使用需求 。
工作時，將PTL703W通過標準螺紋接口安裝于測量管道或設備接口，被測粘稠、含雜質或易結晶介質直接作用于隔離膜片，使膜片產生微小彈性形變 。這種形變通過內部填充的硅油傳遞至進口微壓感應芯片，芯片將壓力變化轉化為微弱電信號，經內部低噪聲放大、高精度溫度補償與抗干擾濾波處理后，輸出4~20mA（二線制）、0~5V、1~5V或0~10V工業通用標準信號 。信號可直接與PLC、數據采集儀、上位機系統對接，實現復雜介質壓強的遠程監測、數據記錄與自動化控制 。整個工作過程中，隔膜始終隔離介質與芯體，既保證了測量精度，又延長了設備使用壽命 。
二、產品核心特性：隔離防堵與性能雙優，適配復雜工況
PTL703W的核心競爭力源于隔膜隔離設計與精細化性能優化，在防堵塞、介質適配性、測量穩定性上形成三重優勢，完美解決傳統壓力變送器在復雜介質場景中的使用痛點 。
1. 無孔防堵，適配粘稠介質：采用測試頭無引壓孔設計+膜片隔離工藝，徹底杜絕粘稠介質、雜質、結晶物堵塞問題，無需頻繁拆卸清洗，大幅降低維護成本，尤其適配油漆、泥漿、瀝青、原油等粘稠介質的測壓需求 。
2. 進口芯體，高精度與高穩定性：搭載進口微壓壓力感應芯片，綜合精度分為0.25%F·S、0.5%F·S、1.0%F·S三個等級，能精準捕捉微小壓強變化，滿足化工精密測控、食品衛生監測等不同精度需求場景 。采用先進的溫度補償技術，可有效抵消溫度漂移，長期穩定性控制在0.1%F·S/年，確保復雜工況下的測量一致性 。
3. 強介質與環境適配性：隔離膜片選用進口耐腐材質，具備優異的介質兼容性，可適配化工涂料、醫藥中間體、食品漿料等多種介質，同時具備一定的防腐性能，可應對輕微腐蝕介質場景 。防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕 ；在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，具備優異的抗振動干擾能力，適配泥漿輸送管道、涂料攪拌設備等振動頻繁的場景 。
4. 安裝與適配靈活：提供豐富的接口選擇，機械連接支持M20×1.5、M22×1.5、M27×2等標準螺紋，可根據客戶需求定制特殊螺紋，直接安裝于測量管道或設備接口，無需大幅改造原有設備 。電氣接口支持四芯航空接插件、赫斯曼接頭可選，出線方式可按需定制，適配不同場景的安裝布局需求，輕松集成到各類復雜介質測控系統中 。
5. 寬量程覆蓋：量程覆蓋廣泛，涵蓋微壓（0~100kPa）、常壓（0.1~6MPa）、高壓（6~100MPa）多檔規格，可精準匹配微小壓力粘稠介質監測、中高壓管道管控等不同場景，部分量程可按需定制 。支持9~36VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境，無需額外供電改造 。
三、核心技術參數
- 測量形式：表壓/絕壓/負壓（可按需選型）
- 量程范圍：微壓0~100kPa、常壓0.1~6MPa、高壓6~100MPa（可定制）
- 綜合精度：0.25%F·S、0.5%F·S、1.0%F·S
- 輸出信號：4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）
- 供電電壓：9~36VDC（標準24VDC）
- 介質溫度：-20~85℃
- 環境溫度：-20~85℃
- 長期穩定性：≤0.1%F·S/年
- 防護等級：IP65
- 絕緣電阻：＞2000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：進口隔離膜片、進口微壓感應芯片、硅油填充、不銹鋼殼體
- 電氣接口：四芯航空接插件、赫斯曼接頭可選
- 機械連接：M20×1.5、M22×1.5、M27×2等（可定制）
四、典型應用場景及實操案例

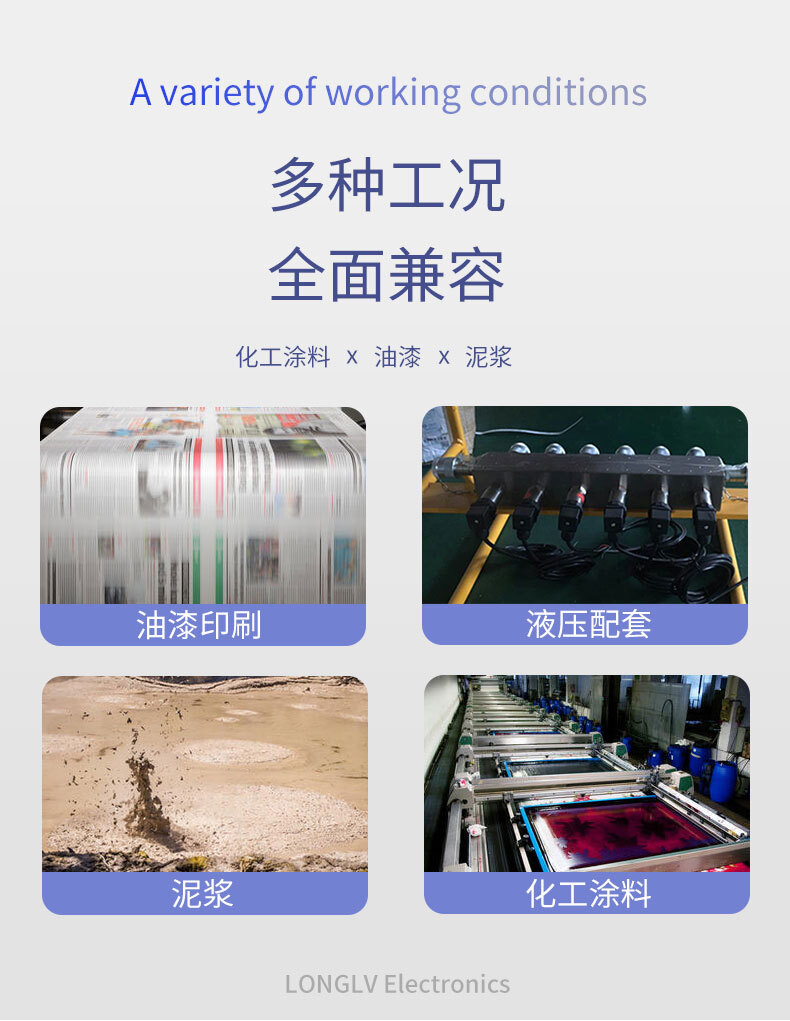

PTL703W憑借無孔防堵、高精度測量、強介質適配性的核心優勢，廣泛應用于化工、食品、醫藥、環保、石油等多個領域，尤其適配粘稠、含雜質、易結晶介質的測壓場景，以下為3個真實實操案例，直觀呈現產品的應用價值：
案例一：油漆生產車間涂料管道壓強監測（化工領域）
某油漆生產企業，在油漆涂料輸送過程中，需監測涂料管道的壓強，確保輸送速度穩定，避免因壓強過高導致管道泄漏、壓強過低導致涂料輸送中斷。油漆涂料粘稠度高，且含有細微顏料顆粒，傳統壓力變送器采用引壓孔設計，安裝后僅使用3天就出現引壓孔堵塞，導致測量數據失真，需頻繁拆卸清洗，嚴重影響生產效率 。
選用
隆旅PTL703W隔膜壓力變送器后，通過M27×2標準螺紋接口安裝于涂料輸送管道，采用無引壓孔設計，油漆涂料直接作用于隔離膜片，無需通過引壓孔傳遞壓力，徹底杜絕堵塞問題 。設備選用0~1MPa量程、0.5%F·S精度型號，輸出4-20mA標準信號接入PLC控制系統，實時監測管道內壓強變化，當壓強超出設定范圍時，自動聯動輸送泵調整轉速，確保涂料輸送穩定。應用以來，設備連續穩定運行6個月，無任何堵塞、測量失真現象，無需頻繁清洗維護，大幅提升了生產效率，降低了維護成本 。
案例二：建筑工程泥漿輸送管道壓強控制（環保/建筑領域）
某建筑施工企業，在樁基施工過程中，需通過管道輸送泥漿，需監測泥漿管道的壓強，確保泥漿輸送通暢，避免因管道堵塞導致的設備損壞、施工停滯。泥漿介質粘稠且含有大量砂石顆粒，腐蝕性較強，傳統壓力變送器易被砂石磨損、泥漿堵塞，使用壽命短，需頻繁更換 。
引入隆旅PTL703W隔膜壓力變送器后，根據管道尺寸選用M20×1.5螺紋接口型號，量程選用0~100kPa，適配泥漿管道的低壓監測需求 。設備的進口隔離膜片具備優異的耐磨損、抗腐蝕性能，可抵御砂石顆粒磨損與泥漿腐蝕，無引壓孔設計徹底避免泥漿堵塞 。設備將壓強數據實時傳輸至施工控制臺，工作人員可遠程監測管道壓強，當壓強異常升高時，判斷為管道堵塞，及時進行清理，避免施工停滯。應用后，設備穩定運行4個月，測量精度始終保持在0.5%F·S以內，無任何堵塞、磨損現象，大幅降低了設備更換成本，保障了施工進度 。
案例三：食品加工漿料壓強監測（食品領域）
某食品加工企業，在果醬、醬料生產過程中，需監測漿料存儲罐與輸送管道的壓強，確保漿料輸送均勻，同時避免壓強過高導致漿料泄漏，污染生產環境。食品漿料粘稠度高，且易結晶，傳統壓力變送器易出現結晶堵塞、測量不準的問題，無法滿足食品生產的衛生與精度要求 [10]。
選用隆旅PTL703W隔膜壓力變送器后，安裝于漿料存儲罐與輸送管道接口，選用0~0.6MPa量程、0.25%F·S高精度型號，精準捕捉管道內微小壓強變化 。設備的無引壓孔設計避免漿料結晶堵塞，隔離膜片選用食品級材質，符合食品衛生標準，可直接接觸食品漿料，同時硅油填充液無異味、無泄漏，不會污染食品 [10]。設備輸出信號與輸送泵聯動，實時調整輸送速度，確保漿料輸送均勻、穩定，避免泄漏。應用后，食品生產流程穩定，漿料輸送合格率提升至100%，設備無任何堵塞、污染現象，滿足食品生產的合規要求。
