一、核心工作原理：隔爆防護+精準傳感，賦能高危場景安全測壓

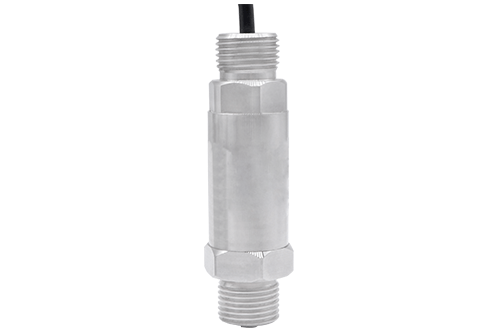

PTL705隔爆型壓力變送器的核心工作邏輯是“隔爆安全防護+精準壓強轉換”，區別于普通壓力變送器的常規結構設計，其核心優勢在于兼顧隔爆防爆安全性與測量精度的雙重優化，適配各類易燃易爆危險環境的壓強測量需求 。其核心組件采用高精度擴散硅感壓芯片，具備響應靈敏、線性度好、溫漂小的特點，可精準捕捉微小壓強變化，同時搭配隔爆型信號處理模塊，確保電路工作時不產生足以引燃易燃易爆介質的火花與高溫 。

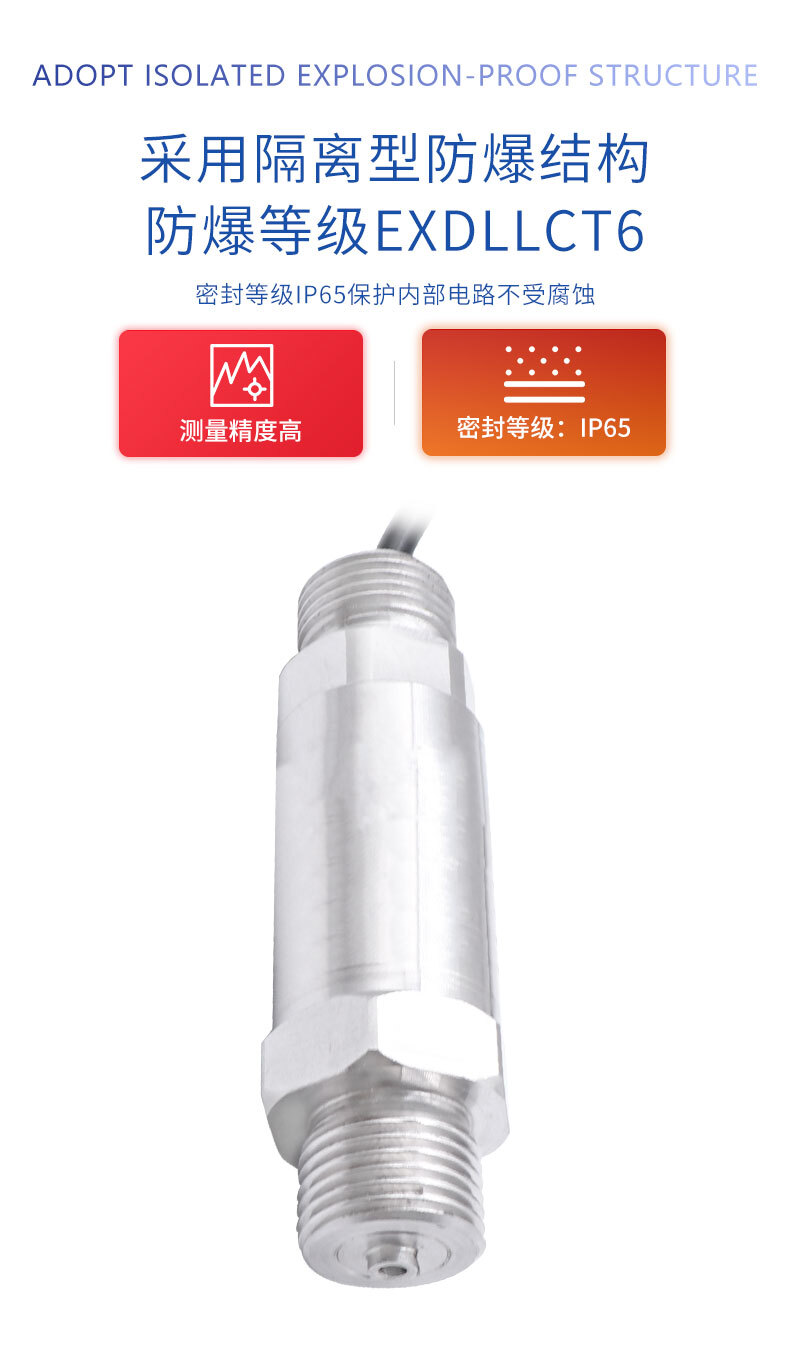

為實現隔爆防護，PTL705采用符合隔爆型防爆標準的全封閉結構設計，核心在于“阻斷爆炸傳播、承受內部爆炸壓力” 。設備外殼選用高強度不銹鋼材質，經特殊加固處理，可承受內部可能發生的爆炸壓力而不破裂，同時外殼與部件的接合面采用隔爆間隙設計，當設備內部因故障發生微小爆炸時，火焰會在間隙中冷卻熄滅，無法傳播至外部易燃易爆環境，從根源上杜絕爆炸連鎖反應 。此外，設備電氣接口采用防爆密封設計，搭配隔爆電纜引入裝置，徹底阻斷外部易燃易爆氣體、粉塵進入設備內部，進一步強化防爆安全性 。
工作時，將PTL705通過標準螺紋接口安裝于測量管道或設備接口，被測介質（氣體、液體）的壓強直接作用于擴散硅感壓芯片的敏感面，使芯片發生微小彈性形變，帶動內部壓敏電阻阻值線性變化 。通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為與壓強大小成正比的微弱電壓信號，該信號經內部低噪聲放大、高精度溫度補償與抗干擾濾波處理后，輸出4~20mA、0~5V、1~5V或0~10V工業通用標準信號 ，可直接與PLC、數據采集儀、上位機系統對接，實現高危環境下腐蝕性介質壓強的遠程監測、數據記錄與自動化控制 。整個工作過程中，設備內部電路溫度嚴格控制在安全范圍，無火花產生，確保在爆炸性環境中安全運行 。
二、產品核心特性：隔爆安全與性能雙優，適配高危復雜工況
PTL705的核心競爭力源于嚴格的隔爆設計與精細化性能優化，在防爆安全性、測量穩定性與環境適配性上形成三重優勢，完美解決傳統壓力變送器在高危場景中的安全痛點 。
1. 合規隔爆防爆：嚴格遵循GB 3836.1-2010和IEC 60079-1標準設計，防爆標志為Ex d IIC T4 Gb，其中Ex表示易燃易爆氣體環境用電氣設備，d為隔爆型，IIC類適配氫氣、乙炔等高危易燃易爆氣體，T4溫度組別表示設備最高表面溫度不超過135℃，Gb保護級別適配1區、2區危險環境 。設備通過國家防爆3C認證與防爆合格證，可直接用于各類爆炸性氣體、粉塵環境，無需額外防爆措施，大幅降低應用安全風險 。
2. 高精度與高穩定性：搭載高精度擴散硅感壓芯片，綜合精度分為0.2%F·S、0.5%F·S、1.0%F·S三個等級，能精準捕捉微小壓強變化，滿足石油化工、煤礦等行業的精密測控需求 。采用先進的溫度補償技術，溫度補償范圍覆蓋-20~85℃，可有效抵消溫度漂移，長期穩定性控制在0.1%F·S/年，確保高危復雜工況下的測量一致性 。
3. 強環境適配性：防護等級達IP65，可有效抵御工業現場多塵、潮濕、淋雨環境的侵蝕 ；在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，具備優異的抗振動干擾能力，適配石油鉆井平臺、煤礦井下等振動頻繁的場景 。機械耐壓能力充足，最大過載≤150%額定壓力，極限過載≤200%額定壓力，能有效抵御瞬時壓力沖擊，避免超壓導致的設備損壞 。同時外殼采用不銹鋼材質，具備一定防腐性能，可適配輕度腐蝕介質場景。
4. 安裝與適配靈活：提供豐富的接口選擇，機械連接支持M16×1.5、M20×1.5等標準螺紋，可根據客戶需求定制特殊螺紋，直接安裝于測量管道或通過引壓管連接，無需大幅改造原有設備 。電氣接口搭配隔爆電纜，出線方式可按需定制，適配不同場景的安裝布局需求，輕松集成到各類高危環境測控系統中 。
5. 寬范圍適配：量程覆蓋廣泛，涵蓋-100kPa~0、0~20kPa、50kPa、100kPa至0~100MPa多檔規格，可精準匹配低壓氣體監測、中高壓管道管控等不同場景 。支持12~32VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境，無需額外供電改造，同時具備電源反相保護、過載保護功能，進一步提升設備使用安全性 。
三、核心技術參數
- 測量形式：表壓/絕壓/負壓（可按需選型）
- 量程范圍：-100kPa~0，0~20kPa、50kPa、100kPa至0~100MPa（可定制）
- 綜合精度：0.2%F·S、0.5%F·S、1.0%F·S
- 輸出信號：4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）
- 供電電壓：12~32VDC（標準24VDC）
- 介質溫度：-20~85℃
- 環境溫度：-20~85℃
- 長期穩定性：≤0.1%F·S/年
- 防護等級：IP65
- 防爆標志：Ex d IIC T4 Gb
- 防爆標準：GB 3836.1-2010、IEC 60079-1
- 絕緣電阻：＞2000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：不銹鋼隔爆外殼、擴散硅感壓芯片、隔爆密封組件
四、典型應用場景及實操案例

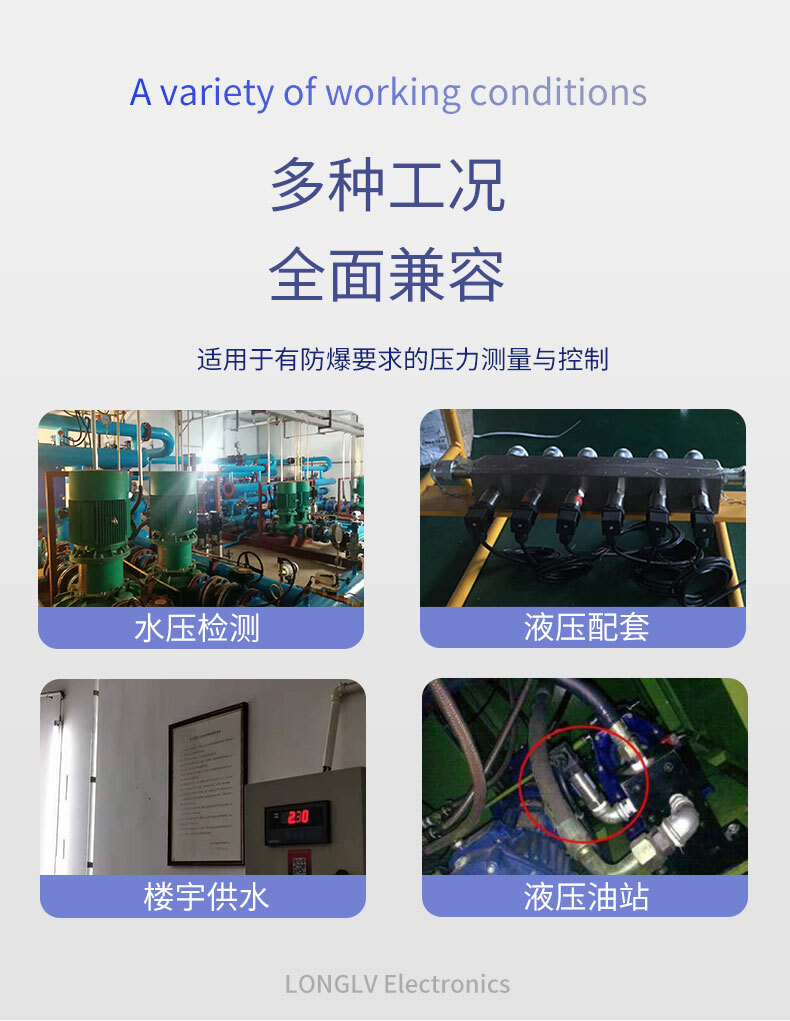

PTL705憑借合規隔爆防爆、高精度測量、高穩定性的核心優勢，廣泛應用于石油化工、天然氣開采、煤礦井下、油漆制造、粉塵加工、醫藥化工等多個高危領域，以下為3個真實實操案例，直觀呈現產品在易燃易爆環境中的應用價值：
案例一：石油化工汽油儲罐壓強監測（石油化工領域）
某大型石油化工企業，需對汽油儲罐內的壓強進行實時監測，防止因壓強過高導致儲罐泄漏，同時為進料、出料系統提供精準壓強數據，保障生產安全。該場景屬于1區危險環境，周圍存在汽油揮發形成的爆炸性混合氣體，傳統壓力變送器無隔爆設計，存在引燃風險，無法滿足安全使用要求 。
選用
隆旅PTL705隔爆型壓力變送器后，通過M20×1.5標準螺紋接口安裝于汽油儲罐側壁，設備防爆標志為Ex d IIC T4 Gb，完全適配汽油揮發氣體的防爆需求，通過國家防爆3C認證，可在1區危險環境安全運行 。設備選用0~1MPa量程、0.5%F·S精度型號，輸出4-20mA標準信號接入PLC控制系統，實時監測儲罐內壓強變化，當壓強超出設定安全范圍時，自動觸發報警并聯動進料閥調整工況。應用以來，設備連續穩定運行2年，無任何安全隱患，測量數據穩定，無需頻繁校準，大幅降低了設備更換與維護成本，同時杜絕了因壓強監測設備引發的爆炸風險 。
案例二：煤礦井下瓦斯管道壓強監測（煤礦領域）
某煤礦企業的井下通風系統中，需監測瓦斯輸送管道的壓強，確保瓦斯輸送通暢，避免管道堵塞導致瓦斯積聚，引發爆炸事故。井下環境屬于易燃易爆危險環境，存在瓦斯、煤塵等爆炸性介質，對設備的隔爆性能要求極高，普通防爆設備無法適配井下復雜工況 。
引入隆旅PTL705隔爆型壓力變送器后，根據管道尺寸選用M16×1.5螺紋接口型號，量程選用0~100kPa，適配瓦斯管道的低壓監測需求 。設備采用不銹鋼隔爆外殼，具備優異的抗沖擊、抗粉塵能力，防護等級IP65可抵御井下潮濕、粉塵環境的侵蝕，同時嚴格遵循煤礦防爆標準，通過煤安相關認證 。設備將壓強數據實時傳輸至地面DCS系統，工作人員可遠程監測管道壓強，當壓強異常升高時，判斷為管道堵塞，及時進行清理，避免瓦斯積聚。應用后，設備穩定運行18個月，測量精度始終保持在0.5%F·S以內，無任何安全故障，保障了煤礦井下的安全生產 。
案例三：油漆生產車間溶劑管道壓強控制（化工領域）
某油漆生產企業，在油漆溶劑（甲苯、二甲苯）輸送過程中，需精準控制溶劑管道的壓強，確保輸送速度穩定，避免溶劑泄漏（溶劑易揮發，形成爆炸性混合氣體，泄漏后存在極大安全隱患）。生產車間屬于2區危險環境，傳統壓力變送器的防爆性能不足，無法滿足車間安全使用要求 。
選用隆旅PTL705隔爆型壓力變送器后，安裝于溶劑輸送管道接口，選用0~0.6MPa量程、0.2%F·S高精度型號，精準捕捉管道內微小壓強變化 。設備的隔爆結構可有效阻斷內部電路火花傳播，防爆標志Ex d IIC T4 Gb適配甲苯、二甲苯等IIC類爆炸性氣體，最高表面溫度不超過135℃，避免高溫引燃溶劑蒸汽 。設備輸出信號與輸送泵聯動，實時調整輸送速度，確保溶劑輸送均勻、穩定，避免泄漏。應用后，油漆生產車間未發生任何安全隱患，設備無任何故障，大幅提升了生產效率與生產安全性 。
