一、核心工作原理：陶瓷傳感+全鏈路防腐，賦能腐蝕工況精準測壓

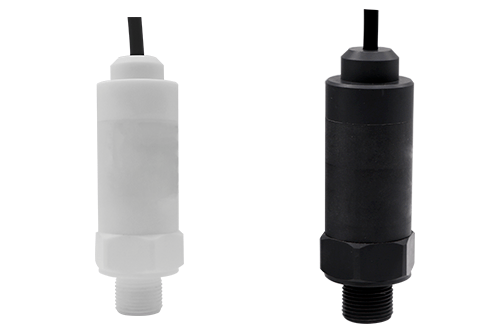

PTL704

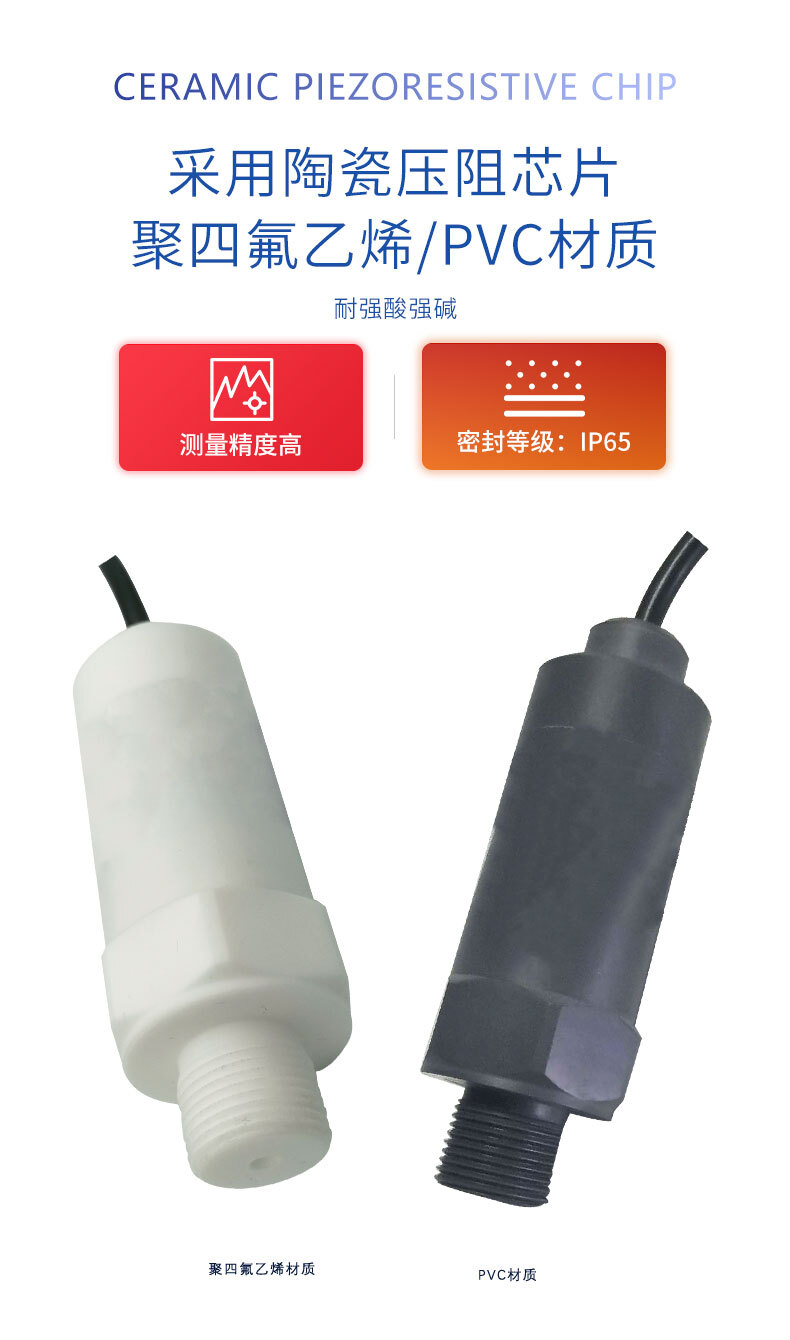

防腐壓力變送器的核心工作邏輯的是“耐腐蝕感知+精準信號轉換”，區別于普通壓力變送器的金屬芯體設計，其核心優勢在于兼顧防腐性能與測量精度的雙重優化，適配各類強腐蝕介質的壓強測量需求 。其核心組件采用高精度陶瓷壓阻芯片，陶瓷材質本身具備優異的化學穩定性，可抵御多數強酸、強堿侵蝕，相較于金屬芯體更適配極端腐蝕工況，同時陶瓷壓阻芯片無液體傳遞，壓力直接作用于陶瓷膜片前部，測量響應更靈敏 。
為強化防腐防護，PTL704采用全鏈路防腐設計，從與介質接觸部分到外殼、電纜，全方位阻斷腐蝕介質侵蝕 。其中，與介質直接接觸的部件選用聚四氟乙烯材質，外殼采用耐強酸強堿的高聚合物高密度材料，搭配防腐電纜封裝，經測試在37%鹽酸中浸泡二年仍無異常，徹底避免腐蝕介質滲入內部電路，保障設備長期穩定運行 。
工作時，將PTL704通過標準螺紋接口安裝于測量管道或設備接口，被測腐蝕性介質直接作用于陶瓷壓阻芯片的敏感面，使芯片發生微小彈性形變，帶動內部壓敏電阻阻值線性變化 。通過惠斯通電橋?qū)㈦娮枳兓D化為與壓強大小成正比的微弱電壓信號，該信號經內部低噪聲放大、高精度溫度補償與抗干擾濾波處理后，輸出4~20mA、0~5V、1~5V或0~10V工業通用標準信號 ，可直接與PLC、數據采集儀、上位機系統對接，實現腐蝕性介質壓強的遠程監測、數據記錄與自動化控制 。
二、產品核心特性：防腐與性能雙優，適配復雜腐蝕工況
PTL704的核心競爭力源于全鏈路防腐設計與精細化性能優化，在防腐能力、測量穩定性與環境適配性上形成三重優勢，完美解決傳統壓力變送器在腐蝕場景中的使用痛點 。
1. 全鏈路強防腐：采用聚四氟乙烯接觸件、高聚合物高密度外殼與防腐電纜的協同設計，可耐受鹽酸、硫酸、氫氧化鈉等強腐蝕介質，同時適配自來水消毒用氯氣、化工溶劑、電池生產電解液等各類腐蝕性介質，經權威測試，37%鹽酸浸泡兩年無異常，無需額外防腐措施即可直接接入腐蝕介質管路，大幅降低應用成本 。
2. 高精度與高穩定性：搭載高精度陶瓷壓阻芯片，綜合精度分為0.2%F·S、0.5%F·S、1.0%F·S三個等級，能精準捕捉微小壓強變化，滿足化工精密測控、醫藥合規監測等不同精度需求場景 。采用先進的溫度補償技術，溫度補償范圍覆蓋0~70℃，可有效抵消溫度漂移，長期穩定性控制在0.1%F·S/年，確保復雜腐蝕工況下的測量一致性 。
3. 強環境適配性：防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕 ；在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，具備優異的抗振動干擾能力，適配化工車間、水處理廠等振動頻繁的場景 。機械耐壓能力充足，能有效抵御瞬時壓力沖擊，避免超壓導致的設備損壞 。
4. 安裝與適配靈活：提供豐富的接口選擇，機械連接支持M16×1.5、M20×1.5等標準螺紋，可根據客戶需求定制特殊螺紋，直接安裝于測量管道或通過引壓管連接，無需大幅改造原有設備 。電氣接口搭配防腐電纜，出線方式可按需定制，適配不同場景的安裝布局需求，輕松集成到各類腐蝕介質測控系統中 。
5. 寬范圍適配：量程覆蓋廣泛，涵蓋-100kPa~0、0~20kPa、50kPa、100kPa至0~10MPa多檔規格，可精準匹配低壓腐蝕流體監測、中高壓腐蝕介質管控等不同場景 。支持9~36VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境，無需額外供電改造 。
三、核心技術參數
- 測量形式：表壓/絕壓/負壓（可按需選型）
- 量程范圍：-100kPa~0，0~20kPa、50kPa、100kPa至0~10MPa（可定制）
- 綜合精度：0.2%F·S、0.5%F·S、1.0%F·S
- 輸出信號：4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）
- 供電電壓：9~36VDC（標準24VDC）
- 介質溫度：-20~85℃，極限可達150℃
- 環境溫度：-20~85℃
- 長期穩定性：≤0.1%F·S/年
- 防護等級：IP65
- 絕緣電阻：＞2000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：聚四氟乙烯接觸件、高聚合物高密度外殼、防腐電纜
四、典型應用場景及實操案例
PTL704憑借全鏈路防腐、高精度測量、高穩定性的核心優勢，廣泛應用于化工、電鍍、醫藥、水處理、電池制造、食品衛生等多個領域，以下為3個真實實操案例，直觀呈現產品在腐蝕工況中的應用價值：
案例一：化工鹽酸儲罐壓強監測（化工領域）
某化工企業主要生產37%工業鹽酸，需對鹽酸儲罐內的壓強進行實時監測，防止因壓強過高導致儲罐泄漏，同時為進料、出料系統提供精準壓強數據，保障生產安全。此前采用普通金屬壓力變送器，安裝后僅使用1個月就出現外殼腐蝕、芯體失效的問題，測量數據失真，頻繁更換設備不僅增加成本，還存在安全隱患 。
選用
隆旅PTL704防腐壓力變送器后，通過M20×1.5標準螺紋接口安裝于鹽酸儲罐側壁，與介質接觸部分采用聚四氟乙烯材質，外殼為高聚合物高密度防腐材質，完美抵御37%鹽酸的侵蝕 。設備選用0~1MPa量程、0.5%F·S精度型號，輸出4-20mA標準信號接入PLC控制系統，實時監測儲罐內壓強變化，當壓強超出設定安全范圍時，自動觸發報警并聯動進料閥調整工況。應用以來，設備連續穩定運行2年，無任何腐蝕、失效現象，測量數據穩定，無需頻繁校準，大幅降低了設備更換與維護成本，同時杜絕了因壓強監測失真導致的安全隱患 。
案例二：電鍍廢水處理管道壓強監測（環保領域）
某電鍍廠的廢水處理系統中，需監測含強酸、重金屬離子的廢水管道壓強，確保廢水循環通暢，避免管道堵塞導致的設備損壞。廢水介質具有強腐蝕性，傳統壓力變送器安裝后很快出現接口腐蝕、信號漂移等問題，影響廢水處理效率，甚至導致管道破裂泄漏 。
引入隆旅PTL704防腐壓力變送器后，根據管道尺寸選用M16×1.5螺紋接口型號，量程選用0~100kPa，適配廢水管道的低壓監測需求 。設備采用全鏈路防腐設計，聚四氟乙烯接觸件與防腐電纜有效隔絕廢水腐蝕，防護等級IP65可抵御車間潮濕、粉塵環境的侵蝕 。設備將壓強數據實時傳輸至DCS系統，工作人員可遠程監測管道壓強，當壓強異常升高時，判斷為管道堵塞，及時進行清理，避免設備損壞。應用后，設備穩定運行18個月，測量精度始終保持在0.5%F·S以內，無腐蝕、信號漂移現象，保障了廢水處理系統的穩定運行，同時降低了維護成本 。
案例三：電池生產電解液壓強控制（新能源領域）
某新能源電池生產企業，在鋰電池電解液加注過程中，需精準控制電解液存儲罐的壓強，確保加注速度穩定，避免電解液泄漏（電解液具有強腐蝕性，泄漏會損壞設備、污染環境）。此前采用的普通防腐變送器，耐腐蝕性不足，長期接觸電解液后出現芯體腐蝕，導致加注壓強控制精度下降，影響電池生產質量 。
選用隆旅PTL704防腐壓力變送器后，安裝于電解液存儲罐頂部，選用0~0.6MPa量程、0.2%F·S高精度型號，精準捕捉儲罐內微小壓強變化 。設備的聚四氟乙烯接觸件與高聚合物外殼可有效抵御電解液腐蝕，長期穩定性≤0.1%F·S/年，無需頻繁校準 。設備輸出信號與加注泵聯動，實時調整加注速度，確保電解液加注均勻、穩定，避免泄漏。應用后，電池生產合格率提升3%，設備無任何腐蝕失效現象，大幅提升了生產效率與產品質量 。
