絕壓壓力變送器是如何以絕對真空為基準測量壓強的？

發布時間：2026-03-05
瀏覽次數：61
文章來源：http://www.confosin.cn

在工業自動化、真空設備、航空航天、醫藥化工、氣象監測等領域，絕對壓力的精準測量是保證工藝穩定、數據可靠、設備安全的關鍵。與以大氣壓為基準的表壓變送器不同，絕壓測量以絕對真空為固定零點，不受海拔高度、天氣、環境氣壓波動影響，能真實反映介質本身的壓力值。上海隆旅 PTL613Z 絕壓壓力變送器，專為高精度、高穩定性絕壓測量場景設計，為各類嚴苛工況提供穩定可靠的壓力監測解決方案。

一、工作原理

PTL613Z 采用內置真空基準腔結構，傳感器背面為永久密封的高真空環境，以絕對真空（0Pa）作為測量零點。當介質壓力作用于前端隔離膜片時，壓力信號傳遞至高精度感壓芯體，通過惠斯通電橋?qū)毫ψ兓D(zhuǎn)化為電信號。

內部電路對信號進行放大、溫度補償、線性校正、抗干擾處理后，輸出標準工業模擬信號或數字信號。由于參考點恒定不變，測量結果不受外界大氣壓干擾，可直接反映介質真實絕對壓力。

二、產品特點

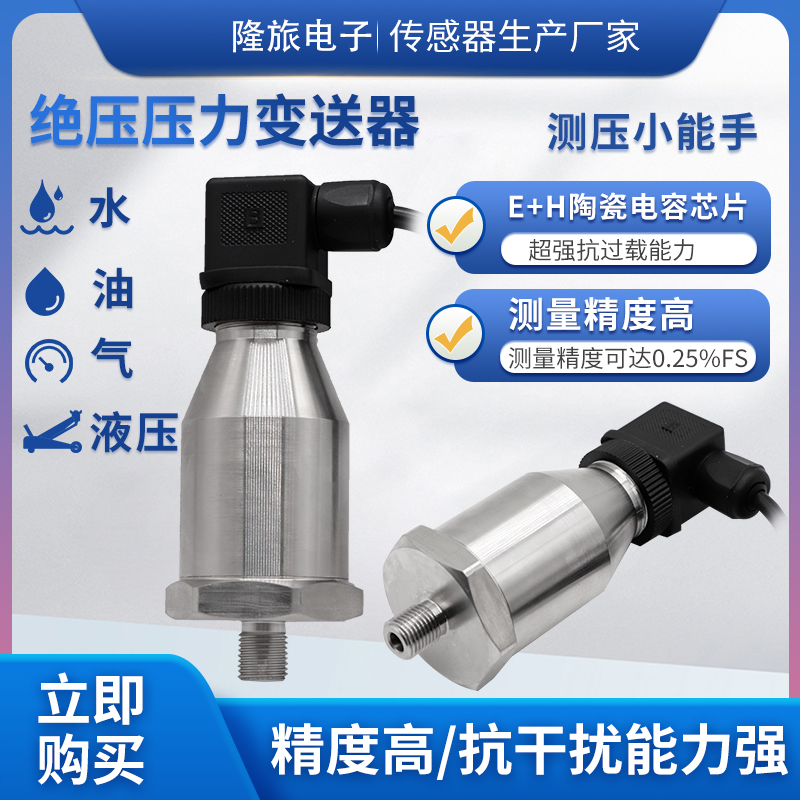

PTL613Z絕壓變送器1

真正絕壓測量
內置真空參考腔，無通氣孔結構，完全隔絕外界氣壓影響，測量值穩定、可追溯。
高精度與高穩定性
采用進口高品質芯體，綜合精度可達 **±0.25% FS**，長期溫漂小、零點穩定，滿足精密測控需求。
全不銹鋼密封結構
殼體與膜片采用不銹鋼材質，整體封焊工藝，防腐、防潮、抗振動，適應惡劣工業環境。
響應快、抗干擾強
響應時間短，可實時捕捉壓力瞬變；信號輸出穩定，抗電磁干擾能力強，適合自動化系統長期在線監測。
寬范圍供電與多信號輸出
支持寬電壓供電，兼容4–20mA、0–5V、0–10V等多種輸出方式，可直接接入 PLC、DCS、數顯儀表。
安裝便捷、通用性強
標準螺紋接口，體積小巧，安裝靈活，適用于密閉容器、真空系統、氣壓監測等多種絕壓場景。

三、核心技術參數

測量形式：絕壓（Absolute Pressure）
量程范圍：可按需求定制
綜合精度：±0.25% FS
輸出信號：4–20mA（二線制）/0–5V/0–10V 等
供電電壓：24VDC（9–36VDC 寬范圍）
介質溫度：-30～85℃
長期穩定性：≤0.1% FS / 年
防護等級：IP65
結構材質：全不銹鋼封焊結構

四、典型應用場景及實操案例

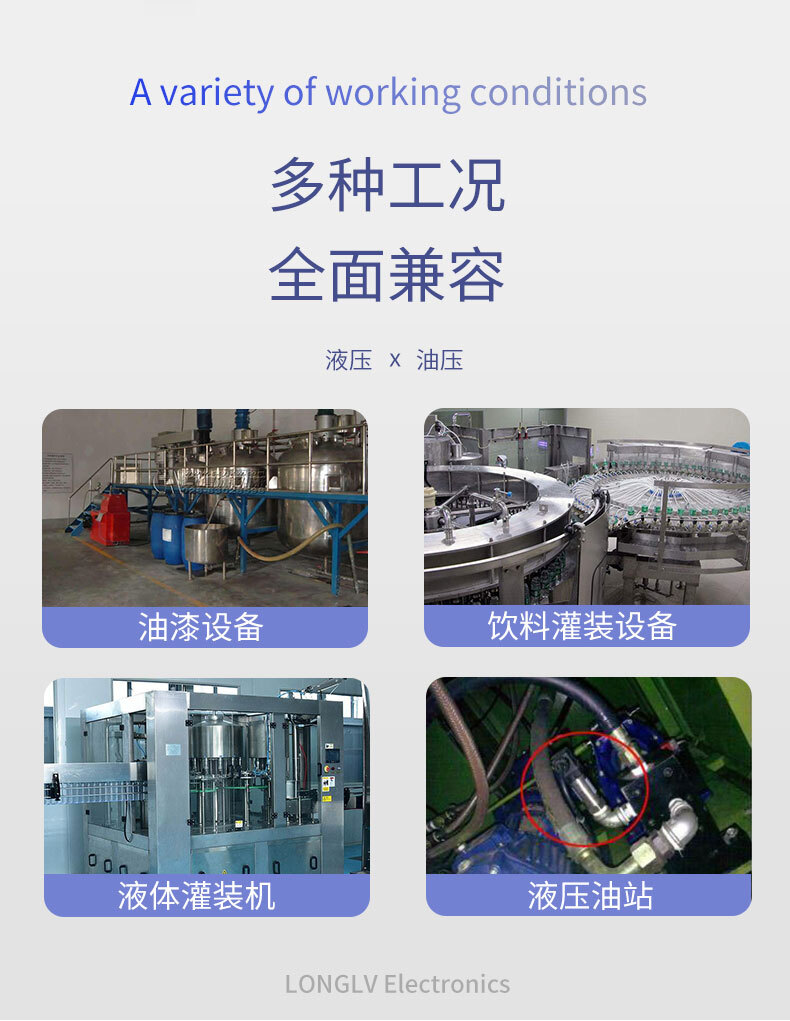

PTL613絕壓壓力變送器_03

隆旅PTL613Z憑借精準的絕壓測量能力、高穩定性和全密封結構，廣泛應用于真空系統、醫藥化工、氣象監測、半導體制造等多個領域，以下為3個真實實操案例，直觀呈現產品應用價值：

案例一：真空鍍膜設備絕壓監測（電子元件制造領域）

某電子元件生產企業，主要生產手機屏幕ITO透明導電薄膜，采用真空鍍膜工藝，需將鍍膜腔室真空度控制在10?3Pa~10?1Pa的絕壓范圍，確保薄膜沉積均勻、附著力強，避免大氣壓力波動影響鍍膜精度。此前采用普通表壓變送器，受車間環境氣壓、外界天氣變化影響，測量數據波動較大，導致薄膜出現針孔、色差等問題，產品合格率偏低。

選用隆旅PTL613Z絕壓壓力變送器后，通過標準螺紋接口安裝于鍍膜腔室側壁，內置真空參考腔完全隔絕外界氣壓干擾，精準測量腔室真實絕壓值。設備輸出4-20mA標準信號，直接接入PLC控制系統，實時反饋腔室真空度，當絕壓值超出設定范圍時，自動聯動真空泵調整工況，將真空度穩定在工藝要求區間。同時，PTL613Z的全不銹鋼密封結構，有效抵御鍍膜過程中揮發的化學介質侵蝕，長期穩定性≤0.1%FS/年，無需頻繁校準。應用后，薄膜鍍膜合格率從89%提升至98.5%，大幅降低生產成本，適配真空鍍膜在電子元件制造中的嚴苛需求。

案例二：醫藥酒精蒸餾絕壓控制（醫藥化工領域）

某醫藥企業需通過蒸餾工藝將75%醫用酒精提純至90%以上高濃度乙醇，用于醫藥中間體生產，蒸餾塔內絕壓值直接影響乙醇的沸點和提純精度，需將絕壓穩定控制在8kPa~12kPa，避免因壓力波動導致提純濃度不達標。傳統測量方式采用絕壓表人工巡檢，數據滯后，無法實時聯動加熱系統調整，導致批次間乙醇濃度偏差較大，影響后續生產。

引入隆旅PTL613Z絕壓壓力變送器后，安裝于蒸餾塔頂部，精準測量塔內絕對壓力，不受車間大氣壓變化影響，測量精度達±0.25%FS，可實時捕捉壓力微小波動[7]。設備將絕壓數據實時傳輸至DCS系統，與加熱裝置、冷凝系統聯動，當絕壓值高于12kPa時，自動加大加熱功率，提升蒸餾速度；當絕壓值低于8kPa時，減小加熱功率，穩定塔內壓力。此外，PTL613Z的防腐結構的可耐受蒸餾過程中乙醇蒸汽的輕微侵蝕，防護等級IP65，適應車間潮濕、多蒸汽環境。應用后，乙醇提純濃度波動控制在±0.5%以內，批次合格率100%，同時減少人工巡檢成本，實現蒸餾工藝自動化管控。

案例三：大氣壓力長期監測（氣象監測領域）

某氣象監測站需在戶外環境長期監測大氣絕對壓力，為氣候模型搭建、天氣預報提供基礎數據，要求設備具備高穩定性、抗干擾能力強，且能適應戶外高低溫、雨雪等復雜環境，測量范圍覆蓋0~101.3kPa絕壓。此前采用的氣象專用絕壓傳感器，成本較高，且長期戶外使用后易受水汽侵蝕，導致數據漂移。

選用隆旅PTL613Z絕壓壓力變送器后，安裝于氣象監測站的戶外傳感器支架，采用全不銹鋼封焊結構，防護等級IP65，可有效抵御雨雪、潮濕、粉塵侵蝕，適應-30℃~85℃的戶外溫度范圍。設備以絕對真空為基準，精準測量大氣絕對壓力，輸出RS485數字信號，實時傳輸至氣象監測平臺，數據更新頻率可達1次/秒，長期穩定性≤0.1%FS/年，無需頻繁維護校準。應用以來，設備連續穩定運行18個月，數據漂移量控制在允許范圍內，為氣象監測提供了穩定、可靠的絕壓數據支撐，相較于傳統氣象傳感器，大幅降低了采購與維護成本。
