核心工作原理：絕壓傳感+真空基準，賦能絕對壓強精準測量
PTL613絕壓壓力變送器的核心工作邏輯是“以絕對真空為基準→捕捉介質絕對壓強→轉化為標準電信號”，核心區別于表壓變送器“以當?shù)卮髿鈮簽榛鶞省钡臏y量模式，其核心優勢的在于內部集成真空參考腔，可徹底排除大氣壓力波動的干擾，直接測量介質相對于絕對真空的實際壓強，實現絕對壓強的精準計量[4 [7 。其核心組件采用進口高精度擴散硅絕壓芯體，搭配先進的激光修調零點、滿量程補償技術，對絕對壓強變化的響應靈敏度極高，可精準捕捉Pa級至MPa級的壓強波動，相較于普通絕壓傳感器，測量精度更高、溫漂更小，長期穩定性更優，適配從真空工況到高壓工況的全量程絕壓測量需求 。

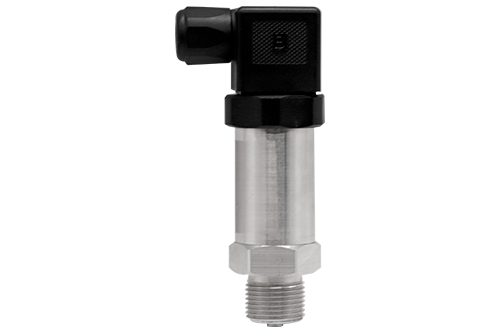

工作時，將PTL613通過M20×1.5或G1/2螺紋接口（可按客戶需求定制）固定安裝于管道、設備接口或監測點位，安裝便捷，無需復雜改造 。被測介質（氣體或液體）的絕對壓強直接作用于絕壓芯體的316L不銹鋼隔離膜片，隔離膜片具備優良的介質兼容性與密封性，可有效隔絕介質中的微小雜質、水汽，防止芯體堵塞、腐蝕或損壞，同時避免介質泄漏，適配所有與316L兼容的液體和氣體 。密封圈選用丁氰或氟橡膠，進一步強化密封性能，提升設備在復雜工況下的使用可靠性 。
絕壓芯體內部預設絕對真空參考腔，當介質壓強作用于隔離膜片時，膜片產生微小彈性形變，帶動芯體內部壓敏電阻阻值線性變化，通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱電壓信號 。該信號經內部高精度處理模塊完成放大、溫度補償、非線性校準及抗干擾濾波處理，有效抵消環境溫度變化、電磁干擾、介質波動對測量精度的影響，尤其優化了真空工況下的信號穩定性，確保測量值不受大氣壓力波動的影響 。處理后的信號輸出4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）或RS485工業標準信號，可直接與PLC、DCS系統、數顯儀表對接，實現絕對壓強的遠程監測、數據記錄與自動化控制 。設備響應時間≤1ms（上升到90%FS），可快速捕捉壓強瞬時變化，為精密測控提供實時數據支撐 。
產品特性：絕壓專屬優化，適配多行業精密壓強測量場景
PTL613的核心競爭力集中在“絕壓精準測量+全量程適配+高穩定性+多場景兼容”，在繼承絕壓壓力變送器核心功能的基礎上，針對工業現場、科研場景的絕壓測量痛點，重點優化測量精度、抗干擾能力與介質適配性，形成四大核心優勢，區別于普通表壓變送器與低精度絕壓設備，更貼合各類需要絕對壓強計量的實際應用需求 [7 。
安裝適配性方面，PTL613結構緊湊堅固，重量僅200g，支持螺紋安裝與法蘭安裝兩種方式，可直接安裝于管道、設備接口或監測點位，無需復雜的安裝支架與改造，安裝過程便捷高效 。設備體積小巧，可適配空間有限的工業場景與科研設備，后期維護時可直接拆卸調試，不影響生產與科研流程，大幅降低安裝與維護成本 。出線材質選用RVVP屏蔽線或RVV阻燃線，電氣連接采用赫斯曼接插件（其他可選），進一步提升信號傳輸穩定性與安裝靈活性 。
絕壓測量精度與穩定性上，PTL613搭載進口高精度擴散硅絕壓芯體，綜合精度分為±0.25%F·S、±0.5%F·S兩檔可選，長期穩定性控制在≤0.1%FS/年，零位誤差≤0.1%FS/年，測量精度遠超普通絕壓設備 。設備采用先進的溫度補償技術，恒流模式下補償溫度為0℃～60℃（≤35kPa）、-10℃～70℃（其余量程），恒壓模式下補償溫度為-10℃～70℃，可有效抵消環境溫度變化對測量精度的影響，確保不同溫度環境下的測量一致性 。在20Hz~1000Hz機械振動范圍內，輸出變化小于0.1%F·S，可承受20g（20～5000HZ）的機械振動與100g（10ms）的沖擊，抗振動、抗電磁干擾能力優異，不受工業現場振動、電磁輻射的影響 。

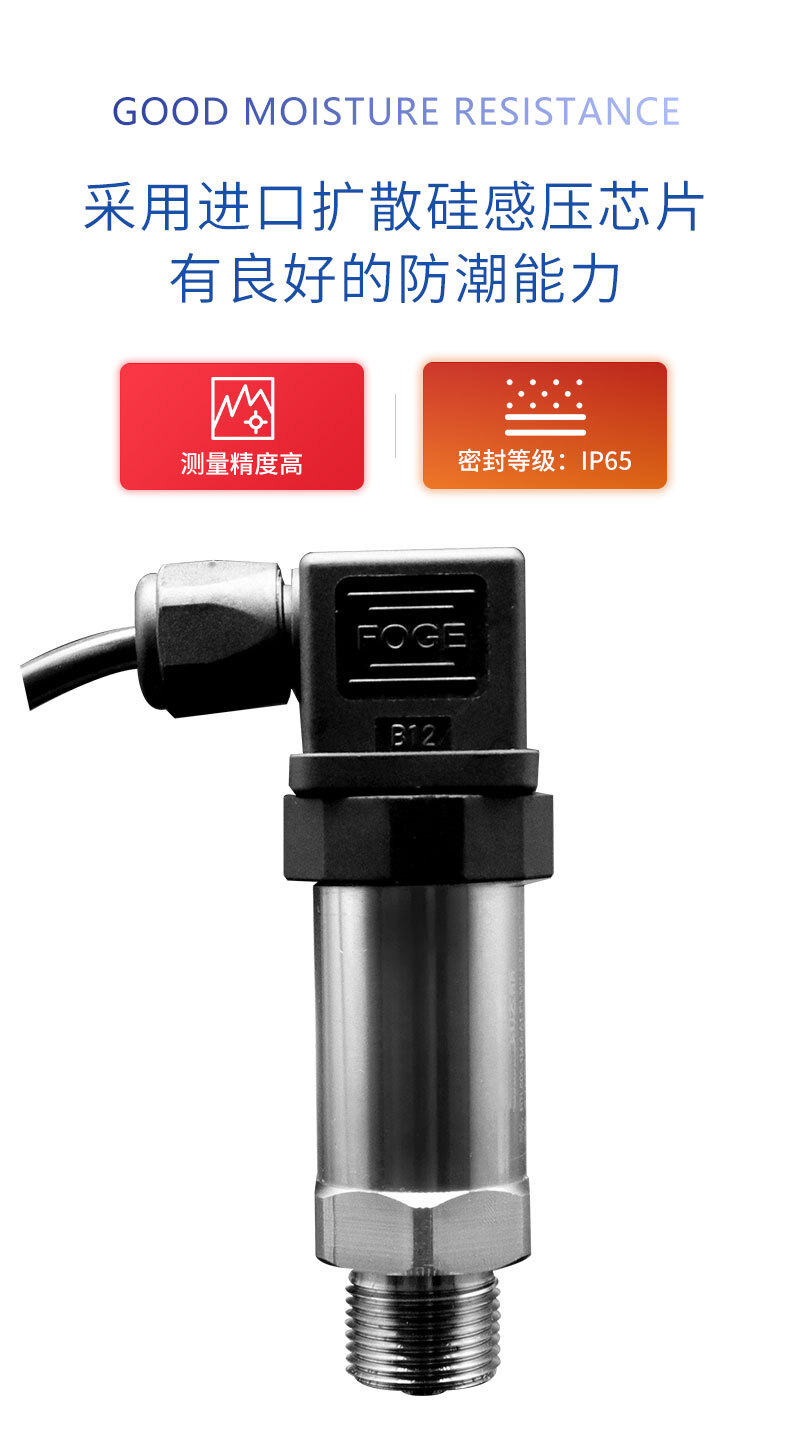

防腐與防護性能方面，PTL613整體采用全不銹鋼封焊結構，殼體與膜片均為316L不銹鋼，具備優良的防腐性能，可耐受多種化工溶劑、弱酸堿介質的侵蝕，適配復雜工業介質的測量需求 。設備密封等級達IP65，具備良好的防潮、防塵能力，可有效抵御車間粉塵、潮濕氣體、介質飛濺等復雜環境的侵蝕，無需額外防護裝置即可滿足工業現場與科研場景的長期使用需求 。絕緣電阻≥200MΩ/250VDC（或大于2000MΩ/100VDC），具備優良的電氣安全性 。
量程與適配性方面，PTL613量程覆蓋范圍廣泛，涵蓋負壓（0~-100kPa）、正負壓（-0.1~6MPa）、微壓（0~100kPa）、常壓（0.1~6MPa）、高壓（6~100MPa）多檔規格，可根據被測介質的絕對壓強范圍靈活選型，適配從真空干燥的低壓工況到工業高壓設備的全場景絕壓測量需求 [8 。設備支持9~36VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境與科研設備供電需求，同時具備電源反相極性保護及過載限流保護，最大過載≤150%額定壓力，安裝時正負極接反不會損壞設備，異常工況下可自動限流，提升設備使用安全性與使用壽命 。
關鍵技術參數：精準適配多場景絕壓測量需求
PTL613的參數配置全面貼合各類絕壓測量場景的需求，量程選擇靈活，精度、防護性能與適配性針對性優化，可精準匹配不同介質、不同壓強范圍的絕壓測量需求，同時兼顧實用性與定制化需求 。量程范圍以壓強單位（Pa、kPa、MPa）劃分，涵蓋0~-100kPa（負壓）、-0.1~6MPa（正負壓）、0~100kPa（微壓）、0.1~6MPa（常壓）、6~100MPa（高壓）多檔規格，可根據客戶個性化需求定制專屬量程，貼合不同場景的精準測控需求 。
電氣性能方面，供電電壓兼容9~36VDC寬電壓范圍（標準供電為24VDC），激勵方式支持恒流（推薦1.5mA）或恒壓（推薦10V），輸入阻抗恒流模式下為2kΩ～5kΩ，恒壓模式下為3kΩ～18kΩ ；輸出信號支持4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）、RS485多種類型，可靈活適配不同型號的PLC、DCS控制系統、數顯儀表，無需額外轉換模塊，集成便捷高效 ；電流輸出型最大負載電阻≤800Ω，電壓輸出型負載電阻≥50KΩ，具備優良的電氣安全性與信號傳輸穩定性，可有效抵御工業現場的電磁干擾 。
環境與介質適配參數方面，工作溫度與儲存溫度均為-40℃～125℃，介質溫度適配范圍為-20~85℃，可適配常溫、低溫、中溫等不同環境，無需額外降溫或保溫裝置，確保測量精度穩定 ；測量介質為所有與316L兼容的液體和氣體，適配工業化工介質、科研實驗介質、氣象探測氣體等多種測量對象 ；隔爆等級可根據需求升級，適配易燃易爆的工業場景 。
選型與應用：賦能多行業絕對壓強自動化管控

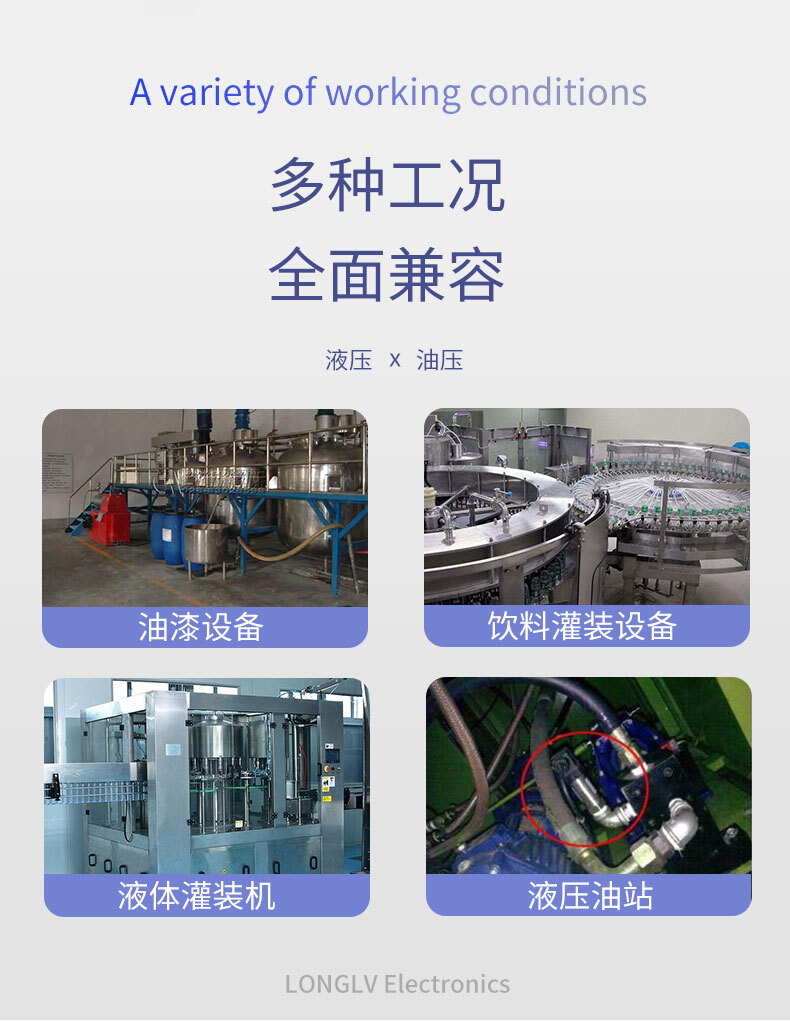

PTL613憑借絕壓精準測量、全量程適配、高穩定性、多介質兼容、易安裝的核心優勢，廣泛應用于工業自動化、真空技術、航天航空、氣象監測、醫藥化工、食品包裝、半導體制造等多個領域，適配真空干燥罐、蒸餾塔、密封儲罐、氣象探測設備、醫藥反應釜、半導體真空腔室等多種場景，成為各行業絕對壓強測量的核心設備，尤其適合需要排除大氣壓力干擾、追求高精度絕壓計量的場景 [10 。
在工業自動化領域，PTL613用于蒸餾塔、密封儲罐的絕對壓強監測，實時反饋介質實際壓強，與控制系統聯動，實現壓強的精準調控，避免因壓強波動導致的工藝偏差，提升生產效率與產品質量；在真空技術領域，用于真空干燥罐、真空鍍膜設備的絕壓測量，精準控制真空度，確保真空工藝的穩定開展，其高靈敏度可精準捕捉真空工況下的微小壓強變化 [10 。
在航天航空領域，PTL613可用于運載火箭推進劑貯箱的絕壓監測，耐受極端溫度與壓力環境，精準反饋貯箱內介質絕對壓強，確保發動機啟動時序精確性 ；在氣象監測領域，用于高空氣象探測設備，適配-90℃至40℃溫變與0-30kPa壓力范圍，精準測量平流層絕對氣壓，為氣候模型提供關鍵數據支持 [10 ；在醫藥化工領域，用于醫藥反應釜、溶劑儲罐的絕壓監測，適配精密化工生產的高精度要求，精準控制反應壓強，確保生產流程穩定與產品質量 。
在食品包裝領域，PTL613用于食品真空包裝的絕壓測量，精準檢測包裝內剩余壓力，確保包裝真空度達標，延長食品保質期，避免因大氣壓力波動導致的測量偏差[10 ；在半導體制造領域，用于光刻機真空腔室的絕壓監測，維持10??Pa級壓力穩定，提升光刻分辨率 。此外，PTL613還可應用于實驗室精密壓強測量、倉儲密封容器監測等場景，為科研與生產提供可靠的絕對壓強數據支撐 。
選型過程中，可根據場景介質特性、絕壓范圍、精度需求與安裝方式精準匹配參數：高精度測量場景（如實驗室、半導體真空腔室）可選用±0.25%F·S精度型號，確保測量精準 ；普通工業絕壓場景（如蒸餾塔、密封儲罐）選用±0.5%F·S精度型號，兼顧實用性與經濟性 ；真空工況（如真空干燥）選用負壓或微壓量程型號，提升低壓測量靈敏度 [8 ；高壓工況（如工業高壓設備）選用高壓量程型號，確保測量安全穩定 ；弱腐蝕介質場景選用316L不銹鋼常規型號，強腐蝕介質場景可升級防腐處理 ；信號傳輸需求不同的場景，可靈活選擇4~20mA電流輸出、電壓輸出或RS485型號，確保與現有控制系統兼容，最大化發揮產品在絕壓測量中的測控價值 。
