核心工作原理：負壓傳感+密封隔離，賦能負壓壓強精準測量

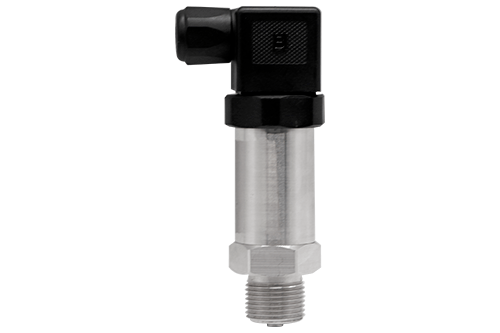

PTL614負壓壓力變送器的核心工作邏輯是“以當?shù)卮髿鈮簽榛鶞?zhǔn)→捕捉介質負壓（低于大氣壓的壓強差）→轉化為標準電信號”，核心區別于絕壓變送器“以絕對真空為基準”的測量模式，也區別于普通表壓變送器側重正壓測量的特性，其核心優勢在于針對負壓工況優化的芯體結構與密封設計，可精準捕捉Pa級低量程負壓波動，同時有效抵御環境干擾，實現真空度的精準計量 。其核心組件采用進口高精度擴散硅負壓芯體，搭配先進的激光修調零點、滿量程補償技術，對負壓變化的響應靈敏度極高，可精準捕捉低至-100kPa的負壓信號，相較于普通負壓傳感器，測量精度更高、溫漂更小，長期穩定性更優，適配從微負壓到高真空的全量程負壓測量需求 。
工作時，將PTL614通過M20×1.5或G1/2螺紋接口（可按客戶需求定制M12×1、G1/4等規格）固定安裝于管道、設備接口或監測點位，安裝便捷，無需復雜改造 。被測介質（多為氣體，部分適配兼容液體）的負壓直接作用于負壓芯體的316L不銹鋼隔離膜片，隔離膜片具備優良的介質兼容性與密封性，可有效隔絕介質中的微小雜質、水汽，防止芯體堵塞、腐蝕或損壞，同時避免外界空氣滲入影響負壓測量精度，適配所有與316L兼容的氣體及弱腐蝕液體 。密封圈選用丁氰或氟橡膠，進一步強化密封性能，提升設備在高真空工況下的使用可靠性 。
負壓芯體以當?shù)卮髿鈮簽榛鶞?zhǔn)，當介質處于負壓狀態時，大氣壓與介質負壓形成壓力差，推動隔離膜片產生微小彈性形變，帶動芯體內部壓敏電阻阻值線性變化，通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱電壓信號 。該信號經內部高精度處理模塊完成放大、溫度補償、非線性校準及抗干擾濾波處理，有效抵消環境溫度變化、電磁干擾、介質波動對測量精度的影響，尤其優化了微負壓工況下的信號穩定性，確保測量值精準反映介質的實際負壓狀態 。處理后的信號輸出4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）或RS485工業標準信號，可直接與PLC、DCS系統、數顯儀表對接，實現負壓的遠程監測、數據記錄與自動化控制 。設備響應時間≤5ms（上升到90%FS），可快速捕捉負壓瞬時變化，為真空工藝的精準測控提供實時數據支撐 。
產品特性：負壓專屬優化，適配多行業真空度測量場景
PTL614的核心競爭力集中在“負壓精準測量+低量程適配+高密封性+多場景兼容”，在繼承負壓壓力變送器核心功能的基礎上，針對工業現場、環保、醫藥等領域的負壓測量痛點，重點優化測量精度、密封性能與抗干擾能力，形成四大核心優勢，區別于普通表壓變送器與絕壓設備，更貼合各類需要負壓計量的實際應用需求 。
安裝適配性方面，PTL614結構緊湊堅固，重量僅200g，支持螺紋安裝與法蘭安裝兩種方式，可直接安裝于管道、設備接口或監測點位，無需復雜的安裝支架與改造，安裝過程便捷高效 。設備體積小巧，可適配空間有限的工業場景與科研設備，后期維護時可直接拆卸調試，不影響生產與環保流程，大幅降低安裝與維護成本 。出線材質選用RVVP屏蔽線或RVV阻燃線，電氣連接采用赫斯曼接插件（其他可選），進一步提升信號傳輸穩定性與安裝靈活性，同時適配戶外、潮濕等復雜安裝環境 。
負壓測量精度與穩定性上，PTL614搭載進口高精度擴散硅負壓芯體，綜合精度分為±0.25%F·S、±0.5%F·S兩檔可選，部分型號精度可達±0.1%F·S，長期穩定性控制在≤0.1%FS/年，零位誤差≤0.1%FS/年，測量精度遠超普通負壓設備 。設備采用先進的溫度補償技術，溫度補償范圍為0℃～70℃，可有效抵消環境溫度變化對測量精度的影響，確保不同溫度環境下的測量一致性 。在10Hz~100KHZ機械振動范圍內，輸出變化小于±0.1%F·S，可承受10g（20～5000HZ）的機械振動與100g（10ms）的沖擊，抗振動、抗電磁干擾能力優異，不受工業現場振動、電磁輻射的影響 。

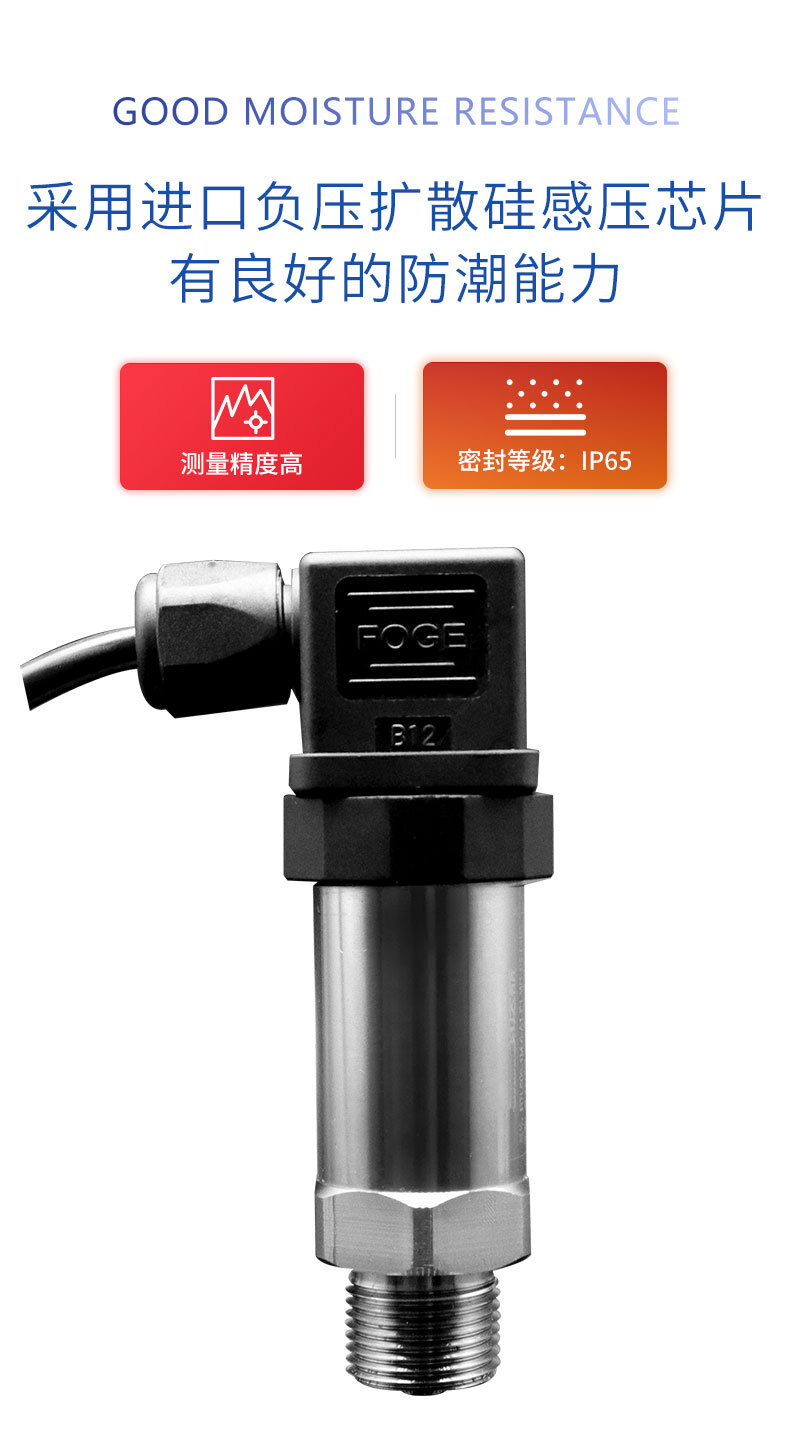

防腐與防護性能方面，PTL614整體采用全不銹鋼封焊結構，殼體與膜片均為316L不銹鋼，具備優良的防腐性能，可耐受多種化工溶劑、弱酸堿介質的侵蝕，適配復雜工業介質與環保污水、廢氣等場景的測量需求 。設備密封等級達IP65，部分型號可升級IP67，具備良好的防潮、防塵、防滲漏能力，可有效抵御車間粉塵、潮濕氣體、介質飛濺等復雜環境的侵蝕，無需額外防護裝置即可滿足工業現場與環保場景的長期使用需求 。絕緣電阻≥200MΩ/250VDC（或大于2000MΩ/100VDC），具備優良的電氣安全性 。
量程與適配性方面，PTL614量程覆蓋范圍貼合負壓專屬需求，涵蓋微負壓（-10~0KPa）、常規負壓（-100~0KPa）、寬量程負壓（-0.1~0MPa）多檔規格，可根據被測介質的負壓范圍靈活選型，適配從微負壓通風到高真空干燥的全場景負壓測量需求 。設備支持9~36VDC寬電壓供電（標準供電為24VDC），適配各類工業供電環境與環保設備供電需求，同時具備電源反相極性保護及過載限流保護，最大過載≤200%額定壓力，安裝時正負極接反不會損壞設備，異常工況下可自動限流，提升設備使用安全性與使用壽命 。
關鍵技術參數：精準適配多場景負壓測量需求
PTL614的參數配置全面貼合各類負壓測量場景的需求，量程選擇靈活，精度、防護性能與適配性針對性優化，可精準匹配不同介質、不同負壓范圍的測量需求，同時兼顧實用性與定制化需求 。量程范圍以壓強單位（Pa、kPa、MPa）劃分，涵蓋-10~0KPa（微負壓）、-100~0KPa（常規負壓）、-0.1~0MPa（寬量程負壓）多檔規格，可根據客戶個性化需求定制專屬量程，貼合不同場景的精準測控需求 。
電氣性能方面，供電電壓兼容9~36VDC寬電壓范圍（標準供電為24VDC），激勵方式支持恒流（推薦1.5mA）或恒壓（推薦10V），輸入阻抗恒流模式下為2kΩ～5kΩ，恒壓模式下為3kΩ～18kΩ ；輸出信號支持4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）、RS485多種類型，可靈活適配不同型號的PLC、DCS控制系統、數顯儀表，無需額外轉換模塊，集成便捷高效 ；電流輸出型最大負載電阻≤800Ω，電壓輸出型負載電阻≥50KΩ，具備優良的電氣安全性與信號傳輸穩定性，可有效抵御工業現場的電磁干擾 。
環境與介質適配參數方面，工作溫度與儲存溫度分別為-20℃～85℃、-40℃～90℃，介質溫度適配范圍為-30~85℃，可適配常溫、低溫、中溫等不同環境，無需額外降溫或保溫裝置，確保測量精度穩定 ；測量介質為所有與316L兼容的氣體和弱腐蝕液體，適配工業真空系統氣體、環保廢氣、醫藥輸送介質等多種測量對象 ；隔爆等級可根據需求升級為Exd II CT6，適配易燃易爆的工業負壓場景 。
選型與應用：賦能多行業負壓自動化管控

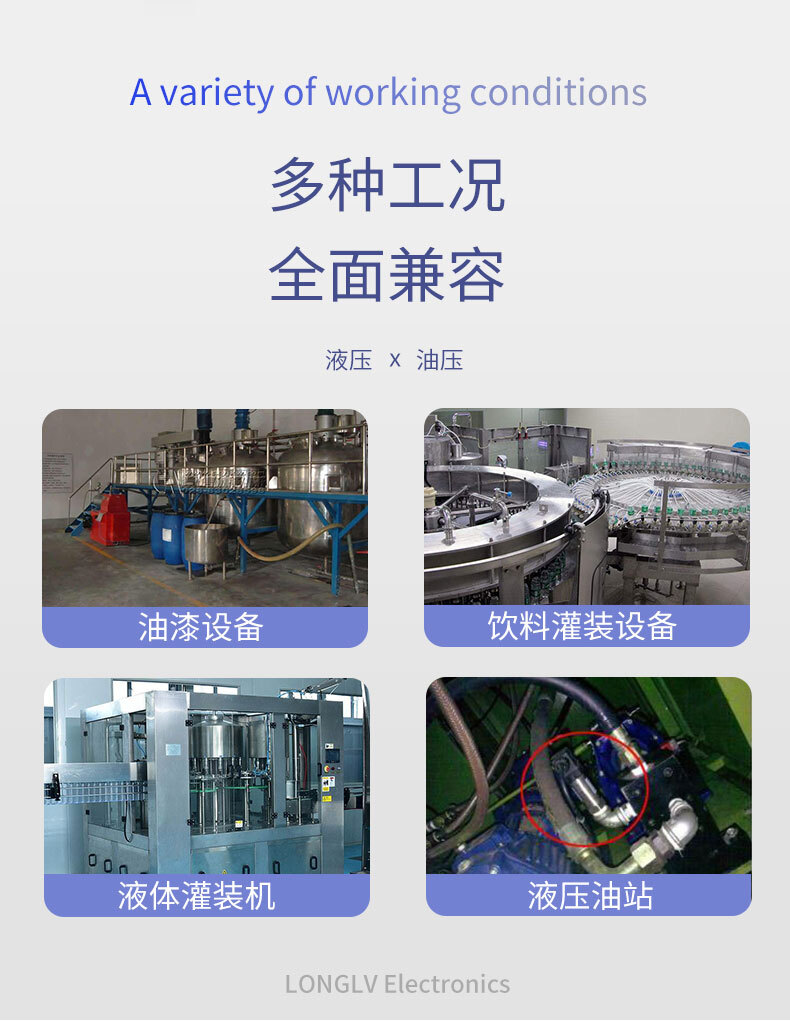

PTL614憑借負壓精準測量、低量程適配、高密封性、多介質兼容、易安裝的核心優勢，廣泛應用于工業真空系統、環保除塵、醫藥化工、食品包裝、HVAC通風、半導體制造等多個領域，適配真空干燥罐、負壓吸料設備、除塵系統、真空包裝機、通風管道、半導體真空腔室等多種場景，成為各行業負壓壓強測量的核心設備，尤其適合需要精準監測真空度、控制負壓波動的場景 。
在工業真空系統領域，PTL614用于真空干燥罐、真空鍍膜設備的負壓監測，實時反饋罐內真空度，與真空泵聯動，實現負壓的精準調控，避免因負壓不足或過高導致的工藝偏差，提升生產效率與產品質量；在環保除塵領域，用于布袋除塵器、旋風除塵器的負壓監測，精準控制除塵系統的負壓工況，確保粉塵過濾效果，同時監測設備是否堵塞，助力環保達標排放 。
在醫藥化工領域，PTL614用于醫藥負壓輸送系統、真空反應釜的負壓監測，適配醫藥生產的高精度要求，精準控制輸送與反應過程中的負壓，確保生產流程穩定與產品質量，其高密封性可避免介質泄漏與外界污染 ；在HVAC通風系統中，用于空調管道、新風系統的微負壓測量，精準調控通風負壓，優化室內空氣質量與通風效率，適配商業樓宇、工業廠房的通風管控需求 ；在食品包裝領域，PTL614用于食品真空包裝機的負壓測量，精準檢測包裝內真空度，確保包裝密封性能，延長食品保質期，避免因負壓不足導致的食品變質 。
在半導體制造領域，PTL614用于光刻機真空腔室的微負壓監測，維持腔室負壓穩定，提升光刻分辨率；在實驗室場景中，用于真空實驗設備的負壓測量，為科研實驗提供精準的負壓數據支撐 。此外，PTL614還可應用于礦山井下負壓監測、負壓吸痰器等
醫療設備的壓強監測，適配多種負壓場景，為安全生產、環保治理、科研醫療提供可靠的負壓數據支撐 。
選型過程中，可根據場景介質特性、負壓范圍、精度需求與安裝方式精準匹配參數：高精度測量場景（如實驗室、半導體真空腔室）可選用±0.1%F·S、±0.25%F·S精度型號，確保測量精準 ；普通工業負壓場景（如除塵系統、通風管道）選用±0.5%F·S精度型號，兼顧實用性與經濟性 ；微負壓場景（如新風系統、輕微真空包裝）選用-10~0KPa量程型號，提升微負壓測量靈敏度 ；高真空場景（如真空干燥、真空鍍膜）選用-100~0KPa或-0.1~0MPa量程型號，確保測量安全穩定 ；弱腐蝕介質場景選用316L不銹鋼常規型號，強腐蝕介質場景可升級防腐處理 ；信號傳輸需求不同的場景，可靈活選擇4~20mA電流輸出、電壓輸出或RS485型號，確保與現有控制系統兼容，最大化發揮產品在負壓測量中的測控價值 。
