在重型工業稱重、大型工程機械測力、基建工程載荷監測、起重設備拉力管控、重型材料力學測試等極端重載場景中，拉壓力作為決定設備安全、工程質量與生產合規的核心力學物理量，其超大載荷下的精準測量、長效穩定與抗沖擊抗偏載能力，是行業剛需也是技術難點。常規重載傳感器往往存在明顯短板：量程上限不足，無法滿足數十噸乃至百噸級超大載荷監測；單純柱式結構抗偏載性能薄弱，輕微側向受力就會導致數據失真；普通材質長期承受重載易出現蠕變、塑性形變，精度快速衰減；防護與過載能力不足，惡劣戶外與工業工況下故障率高，難以適配全天候長效監測需求。上海隆旅電子針對超大重載測力市場痛點，推出LCZ-202G柱式拉壓力傳感器，作為202系列的超大量程頂配款，采用創新柱式S型復合彈性結構，聚焦**超大量程、高剛性、抗偏載、低蠕變、強耐用**，專為噸級至百噸級重載拉壓力測量量身打造，完美破解超大載荷場景的測力難題，是重型工業與工程領域力學監測的硬核解決方案。
一、核心工作原理：柱式S型復合彈性體+重載應變傳感，超大載荷雙向測力穩準

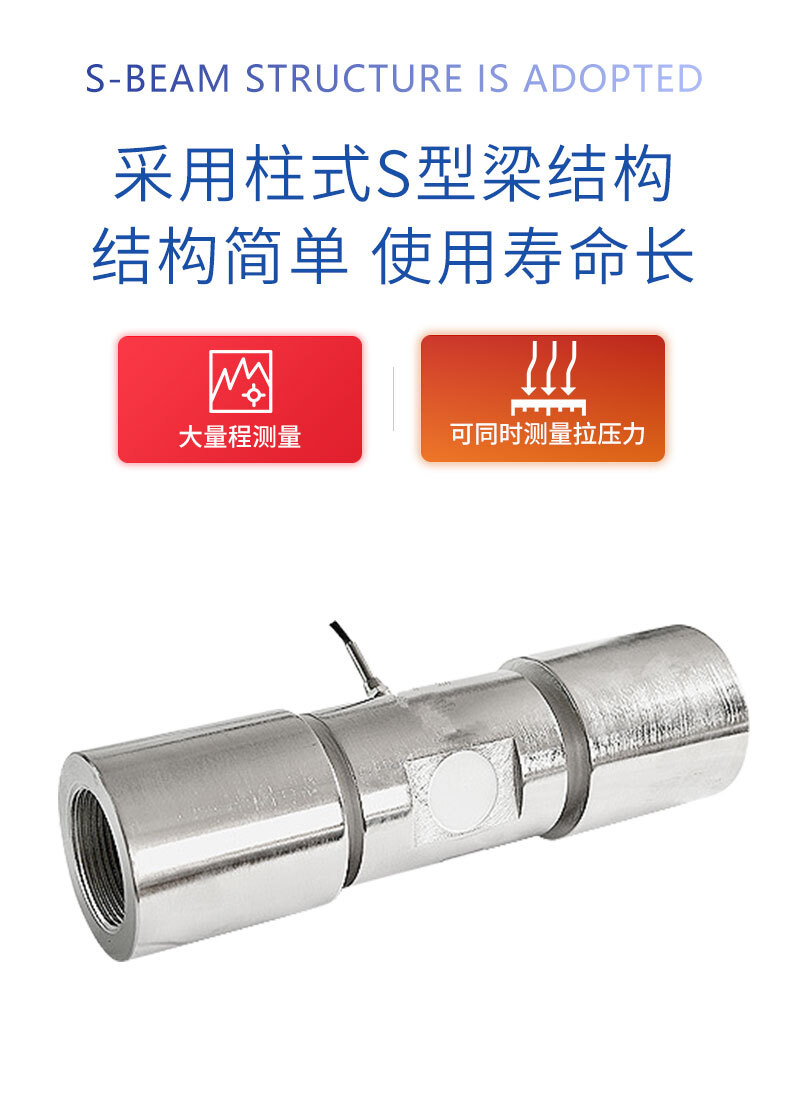

隆旅LCZ-202G采用行業專屬的
柱式S型復合彈性結構，這是它區別于202系列常規柱式款的核心技術亮點，融合柱式結構高剛性、大承載與S型結構受力均勻、抗偏載的雙重優勢，針對20t~200t超大量程做專項力學優化，彈性體采用厚壁高強度材質一體鍛造，應力分布均勻，徹底杜絕超大載荷下的局部形變與塑性損傷，可同時精準測量拉力與壓力雙向力學物理量，無需區分受力方向，兼顧靜態重載穩態監測與低速重載動態力值捕捉，完美適配大型料倉稱重、起重拉力監測、工程載荷測試、重型機械測力等各類極端重載場景。
其核心測量邏輯依托成熟可靠的應變電阻效應，實現超大載荷力信號到電信號的線性高精度轉換，測量原理穩定、誤差可控、長期一致性拉滿：傳感器內部復合柱式彈性體表面，緊密貼合重載級高穩定性電阻應變片，組成全橋惠斯通電橋；當外部超大拉力或壓力沿軸向作用于傳感器兩端時，復合彈性體發生均勻、可控的微小彈性形變，帶動應變片同步形變，應變片電阻值隨之發生線性變化；電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部重載專用低噪聲放大、線性誤差精細校正、寬溫域雙重溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配工業級重載變送器、大型數據采集系統、PLC控制柜或?qū)Ｓ梅Q重儀表，輕松轉換為4~20mA、0-10V等標準工業信號，完成信號放大、數值實時顯示、載荷曲線記錄、過載超限報警、數據存儲與遠程監控，完整實現超大載荷拉壓力物理量從受力感知、信號轉換到數字化精準管控、全程可追溯的全流程閉環。
為適配戶外與工業惡劣重載環境，LCZ-202G內置
寬溫域溫度補償模塊，同步精準抵消零點漂移與靈敏度漂移，有效覆蓋-20~70℃工作溫度范圍，徹底解決高低溫環境下超大載荷測量失真、數據漂移問題；同時采用全密封加厚焊接封裝工藝，搭配耐磨加粗屏蔽電纜輸出，具備優異的抗電磁干擾、防潮、防塵、防油污性能，防護等級可達IP65/IP66，即便在車間重型震動、多塵潮濕、戶外露天、輕微腐蝕的工況下，也能持續輸出
穩定可靠的重載測量數據，保障超大載荷力學監測的真實性與長效性。
二、核心產品特性：超大量程+復合結構，專為極端重載測力量身定制
隆旅LCZ-202G定位超大量程重載柱式拉壓力傳感器，作為202系列的頂級重載款型，核心圍繞“拓大量程上限、強化復合結構、抗偏載抗沖擊、低蠕變長壽命、強防護適配”五大方向深度優化，徹底彌補常規重載傳感器量程不足、抗偏載弱、穩定性差的短板，相比同系列202B/C/D/E款型，承載能力呈幾何級提升，場景適配性更聚焦重型領域，全面滿足超大載荷拉壓力物理量測量的嚴苛要求。
1. 柱式S型復合結構，抗偏載抗沖擊雙在線
創新融合柱式高剛性與S型受力均勻優勢，打造復合彈性結構，既保證超大載荷承載能力，又大幅提升抗偏載、抗側向力性能，解決常規柱式傳感器易受側向力干擾、數據失真的痛點。彈性體一體鍛造無拼接，結構堅固耐用，可承受重載沖擊與長期反復載荷，受力后形變恢復快，無塑性變形，確保超大載荷下測量精度始終穩定，適配各類復雜重載受力場景。
2. 超大量程全覆蓋，雙向重載測力通用
支持拉力、壓力雙向精準測量，軸向超大載荷受力即可穩定輸出信號，無需區分拉伸或壓縮工況，一款傳感器替代兩款單向重載測力設備，大幅降低選型、采購與運維成本。標準量程覆蓋20t、30t、50t、100t，最高可定制至200t，完美覆蓋工業重載、工程監測、大型稱重的全跨度超大載荷需求，無論是重型構件壓裝、大型料倉稱重，還是起重設備拉力監測、工程機械測力，都能穩定勝任，無量程冗余與不足問題。
3. 重載級高精度低蠕變，超大載荷測量不失真
采用重載專用高精密應變片與全橋電路設計，配合嚴苛的多點重載標定工藝，即便在百噸級超大載荷下，依舊保持行業頂尖精度：非線性誤差≤±0.1%F.S.，滯后與重復性誤差均低至±0.05%F.S.，30分鐘蠕變僅±0.05%F.S.，可精準捕捉重載下的微小力值波動，測量數據一致性極高。搭配寬溫域溫度補償，溫度漂移控制在±0.05%F.S./10℃以內，低溫漂特性確保長期連續重載使用無需頻繁校準，長效精度穩定可靠。
4. 高強度合金材質，重載耐用長壽命
主體采用優質高強度合金鋼/不銹鋼材質一體鍛造，具備超強抗壓抗拉剛性、優異的抗疲勞性、耐銹蝕與耐輕度腐蝕性，相比普通材質，承載能力與耐用性大幅提升，長期承受反復超大載荷不易變形、不易生銹、性能不衰減，使用壽命遠超常規重載傳感器。適配工業車間、戶外工地、露天料場等多種惡劣環境，無懼長期重載損耗，運維成本極低。
5. 高過載防護+強密封，重載使用安全無憂
內置重載專用過載保護結構，安全過載可達150%F.S.，有效抵御瞬時超大沖擊載荷、誤操作過載與設備重型震動帶來的額外受力，避免傳感器內部應變片與彈性體損壞，大幅提升超大載荷場景下的使用安全性與產品壽命。防護等級最高可達IP66，全密封焊接結構有效抵御灰塵、潮氣、雨水、油污與粉塵侵蝕，戶外長期使用無進水、無受潮故障，穩定性拉滿。
6. 標準化重載接口，安裝便捷適配性強
兩端配備大規格重載螺紋接口，規格隨量程精準匹配（如M36、M45、M64、M76），可直接對接重型工裝、大型壓裝平臺、起重拉桿、稱重基座，安裝牢固不松動，無需額外定制復雜加固工裝，適配各類重型設備與工程監測裝置，安裝調試簡便，快速落地投入使用。
三、完整核心技術參數
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±0.05mV/V |
標準量程 | 20t~200t（可定制擴展） | 輸入阻抗 | 380±30Ω |
非線性誤差 | ±0.05~±0.1%F.S. | 輸出阻抗 | 350±5Ω |
滯后誤差 | ±0.05~±0.1%F.S. | 供電電壓 | 5~12VDC |
重復性誤差 | ≤±0.05%F.S. | 工作溫度 | -20~70℃ |
30分鐘蠕變 | ≤±0.05%F.S. | 絕緣電阻 | ≥2000MΩ |
溫度漂移 | ±0.05%F.S./10℃ | 安全過載 | 150%F.S. |
材質 | 高強度合金鋼/不銹鋼 | 防護等級 | IP65/IP66 |
安裝螺紋 | M36/M45/M64/M76（按量程匹配） | 線纜規格 | Φ5×3m 屏蔽電纜 |

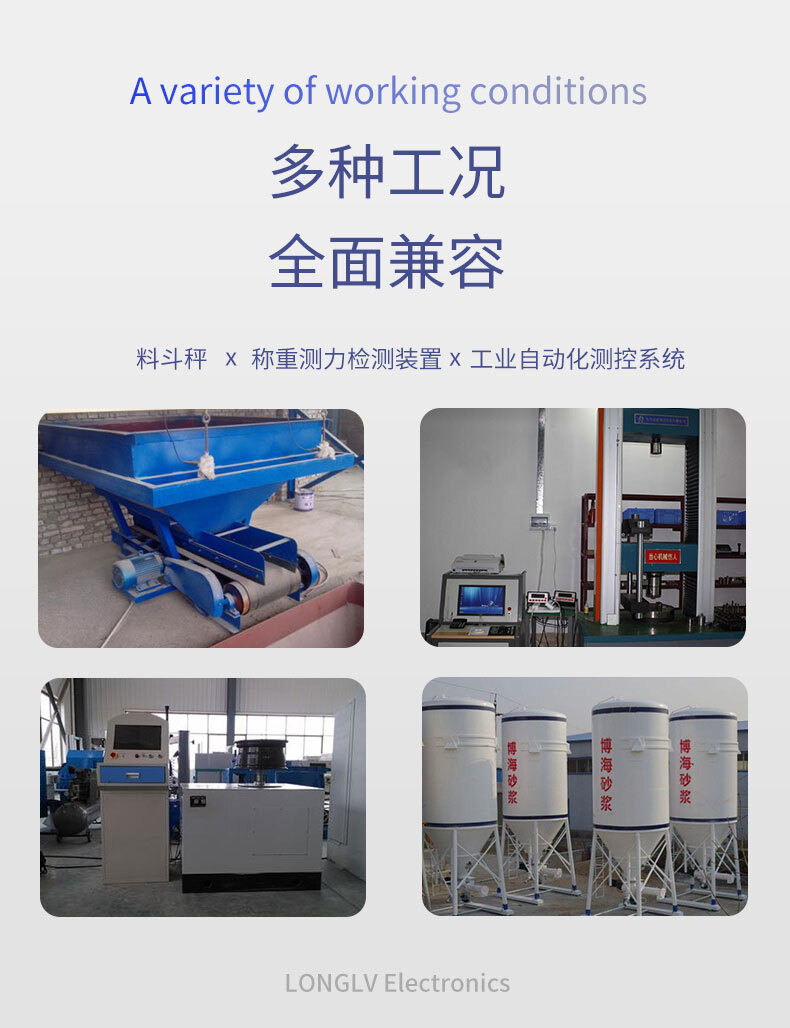

四、典型應用場景，覆蓋全領域超大重載測力需求
隆旅LCZ-202G憑借超大量程、復合結構、抗偏載、強耐用的核心優勢，廣泛適配各類重型工業、基建工程、大型稱重的超大載荷拉壓力測量場景，是極端重載力學監測的專屬核心部件，適用領域覆蓋多個重工業核心賽道。
1. 大型工業稱重系統
作為大型料倉秤、料斗秤、天車秤、吊鉤秤、車載重載稱重系統的核心傳感部件，精準測量數十噸至百噸級物料重量，抗偏載特性適配大型料倉不均勻受力場景，高防護等級適配戶外料場與車間環境，長效穩定無漂移，保障稱重?cái)?shù)據精準可靠，助力實現重型物料自動化管控與成本核算。
2. 起重機械與工程機械測力
適配起重機、卷?yè)P(yáng)機、吊車、挖掘機、裝載機等重型設備的拉力、載荷監測，實時反饋超大軸向拉力數值，防止過載運行引發設備傾覆、斷裂等安全事故，高抗沖擊性能適配起重作業瞬時載荷變化，保障重型機械設備運行安全，適配礦山、物流、基建等重型作業場景。
3. 基建工程與結構載荷監測
應用于橋梁、鋼結構、大壩、大型建筑的工程載荷監測、預應力監測，實時反饋結構受力與載荷數據，精準把控工程施工質量與后期運行安全，寬溫域與高防護適配戶外工地全天候監測需求，為基建工程安全驗收、長期運維提供核心力學數據支撐。
4. 重型液壓與壓裝設備測力
集成于大型液壓機、重型壓裝機、鍛造設備，實時監測超大液壓推力與壓裝力，精準控制設備出力，避免過載損壞設備與重型工件，雙重過載保護保障設備運行安全，適配
汽車重型零部件、大型五金構件、建材的重載壓裝與鍛造場景。
5. 重型材料與構件力學測試
用于大型材料拉力試驗機、壓力試驗機、重型構件力學性能檢測，精準測量金屬、建材、大型構件的拉伸強度、抗壓強度，低蠕變、高精度特性確保試驗數據可重復、可追溯，滿足高校實驗室、專業檢測機構、重型工廠的超大載荷力學測試需求。
6. 非標重載測力設備定制
適配各類非標超大載荷測力裝置、重型檢測工裝，可定制特殊量程、螺紋規格與防護等級，滿足多樣化重載非標測力需求，降低大型非標設備定制成本，適配各類特殊超大載荷測力場景。
