在工業自動化測力、材料力學測試、中小型稱重系統、專用檢測儀器、自動化裝配等多元場景中，拉壓力作為最基礎的力學物理量，其穩定、精準、高效的測量，是保障設備運行、工藝管控、數據可靠的核心前提。日常工業與檢測場景往往對傳感器有著多重均衡需求：既要結構緊湊適配有限安裝空間，又要覆蓋中量程常規載荷；既要滿足靜態穩態測力，又能適配動態瞬時力值捕捉；既要精度達標，又要兼顧性價比與通用性；而市面上部分產品要么體積臃腫難以嵌入設備，要么動態響應遲緩抓不住瞬時力值，要么材質與工況不匹配，難以滿足多元化通用測力需求。上海隆旅電子針對這一市場痛點，推出LCZ-202D柱式拉壓力傳感器，作為202系列中兼顧緊湊性、通用性與動態性能的核心款型，采用經典柱式結構，優化量程與材質搭配，主打中量程測量、高動態響應、全場景通用，完美平衡體積、性能與成本，成為常規工業測力與動態檢測領域的高性價比優選方案。
一、核心工作原理：緊湊柱式彈性體+應變電橋傳感，動靜雙向測力全覆蓋

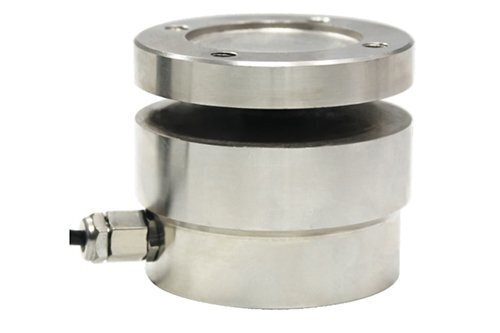

隆旅LCZ-202D采用
緊湊等截面柱式彈性結構，專門針對0.5KN~100KN中量程載荷做精細化力學設計，區別于202A微型款、202B/C重載款，它在控制整體體積的同時，保證彈性體受力均勻、形變線性，兼顧靜態精準測力與動態瞬時力值捕捉，可同時穩定檢測拉力與壓力兩種物理量，無需區分受力方向，適配常規工業測力、動態沖擊測試、中小型稱重等多元工況，通用性拉滿。
其核心工作原理依托工業領域成熟可靠的應變電阻效應，實現力信號到電信號的線性精準轉換，測量邏輯穩定、誤差可控、輸出一致性高：傳感器內部緊湊柱式彈性體表面，緊密貼合高精密電阻應變片，組成全橋惠斯通電橋；當外部拉力或壓力沿軸向作用于傳感器兩端時，柱式彈性體發生均勻且可控的微小彈性形變，帶動應變片同步產生形變，應變片電阻值隨之發生線性變化；電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部低噪聲調理、線性校正與溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可根據需求搭配外置變送模塊，輕松輸出4~20mA、0~5V、0~10V等標準工業信號，直接對接PLC、工控機、數據采集儀、智能儀表等設備，完成信號放大、數值顯示、曲線記錄、超限報警與數據存儲，完整實現拉壓力物理量從受力感知、信號轉換到數字化管控的全流程閉環。
為提升復雜工況下的測量穩定性，LCZ-202D內置專項溫度補償模塊，針對性抵消環境溫度波動帶來的零點漂移與靈敏度漂移，將溫漂控制在合理范圍，避免溫度變化導致力值測量失真；同時采用密封防護設計，搭配標準屏蔽電纜輸出，具備良好的抗電磁干擾、防潮、防塵性能，適配車間常規工業環境與實驗室檢測場景，長期運行信號穩定無衰減。
二、核心產品特性：緊湊通用+高動態響應，適配多元常規測力場景
隆旅LCZ-202D定位中量程緊湊通用型柱式拉壓力傳感器，核心圍繞“結構緊湊、量程適中、動態響應快、通用性強、性價比高”五大核心優勢設計，不盲目追求重載或微型化，精準貼合絕大多數常規工業與檢測測力需求，相比同系列其他款型，適用場景更寬泛、安裝更靈活、綜合成本更低，完美解決通用測力場景的各類痛點。
1. 緊湊柱式結構，體積小巧易安裝
采用緊湊型圓柱一體化設計，整體尺寸規整、占用空間小，無多余延展結構，既能適配固定工位測力，也能嵌入小型試驗機、檢測儀器、自動化工裝內部，解決普通傳感器體積臃腫、無法適配狹小空間的痛點。兩端配備標準螺紋安裝孔，規格隨量程匹配，支持螺桿直接對接、法蘭固定等多種安裝方式，無需定制復雜工裝，安裝調試簡便快捷，可快速適配各類設備與檢測裝置，大幅提升設備集成效率。
2. 中量程全覆蓋，拉壓雙向通用
支持拉力、壓力雙向測量，軸向受力即可穩定輸出信號，無需單獨區分拉伸或壓縮工況，一款產品替代兩款單向傳感器，有效降低選型、采購與備貨成本。標準量程覆蓋0.5KN~100KN（對應約50kg~10000kg），精準覆蓋工業常規中量程測力區間，完美適配從小型物料稱重、工件壓裝，到動態插拔力測試、材料力學試驗的全場景需求，量程跨度適中，無小量程局限、無重載冗余，通用性遠超單一量程款型。
3. 高動態響應，瞬時力值精準捕捉
這款傳感器的核心亮點之一是高動態響應頻率（10kHz），動態響應速度快，可精準捕捉瞬時沖擊、插拔、按壓等動態力值變化，完美彌補普通傳感器響應遲緩、無法捕捉瞬時信號的短板，既能滿足靜態力值精準測量，也能適配動態力值測試需求，無論是穩態稱重、持續壓裝監測，還是瞬時沖擊力、插拔力檢測，都能穩定輸出真實力值數據，適用場景進一步拓寬。
4. 材質適配性強，精度穩定可靠
根據不同量程梯度適配優質材質，小量程采用輕量化鋁合金材質，重量輕、響應快，適配精密檢測與動態測試；大量程采用高強度不銹鋼/合金鋼材質，剛性充足、抗疲勞性強，適配長期工業測力與稱重需求。綜合測量精度達標，非線性、滯后、重復性誤差控制在合理范圍，配合溫度補償設計，長期使用穩定性好，無需頻繁校準，完全滿足工業常規測力與檢測儀器的精度要求，性價比突出。
5. 多重防護+過載保護，使用安全耐用
具備完善的密封防護設計，有效抵御車間灰塵、潮氣侵襲，適配常規工業惡劣環境；內置過載保護結構，安全過載可達120%F.S.，極限過載150%F.S.，有效抵御瞬時過載沖擊與誤操作受力，避免傳感器內部應變片與彈性體損壞，延長產品使用壽命。標配屏蔽電纜輸出，有效規避周邊工業設備電磁干擾，信號傳輸穩定無失真，保障力值測量精準可靠。
6. 信號輸出靈活，適配多類工控系統
默認輸出mV/V標準模擬信號，可按需外接變送模塊，靈活切換4~20mA電流信號、0~5V/0~10V電壓信號，完美適配各類PLC控制系統、工控上位機、智能測力儀表，無需額外改造設備接口，兼容性極強，可快速融入現有自動化測控與稱重系統，落地部署高效便捷。
三、完整核心技術參數
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±10%mV/V |
標準量程 | 0.5KN~100KN（可定制） | 輸入/輸出阻抗 | 700Ω |
非線性誤差 | ≤0.5%F.S. | 供電電壓 | 10~15VDC |
滯后誤差 | ≤0.1%F.S. | 工作溫度 | -20~80℃ |
重復性誤差 | ≤0.1%F.S. | 絕緣電阻 | ≥5000MΩ/100VDC |
30分鐘蠕變 | ≤0.1%F.S. | 安全過載 | 120%F.S. |
溫度漂移 | ≤0.1%F.S./10℃ | 極限過載 | 150%F.S. |
響應頻率 | 10kHz | 電纜規格 | Φ5×3m |
零點輸出 | ±2%F.S. | 信號輸出 | 默認mV/V，可選4~20mA/0~5V/0~10V |
四、典型應用場景，覆蓋全領域通用測力需求

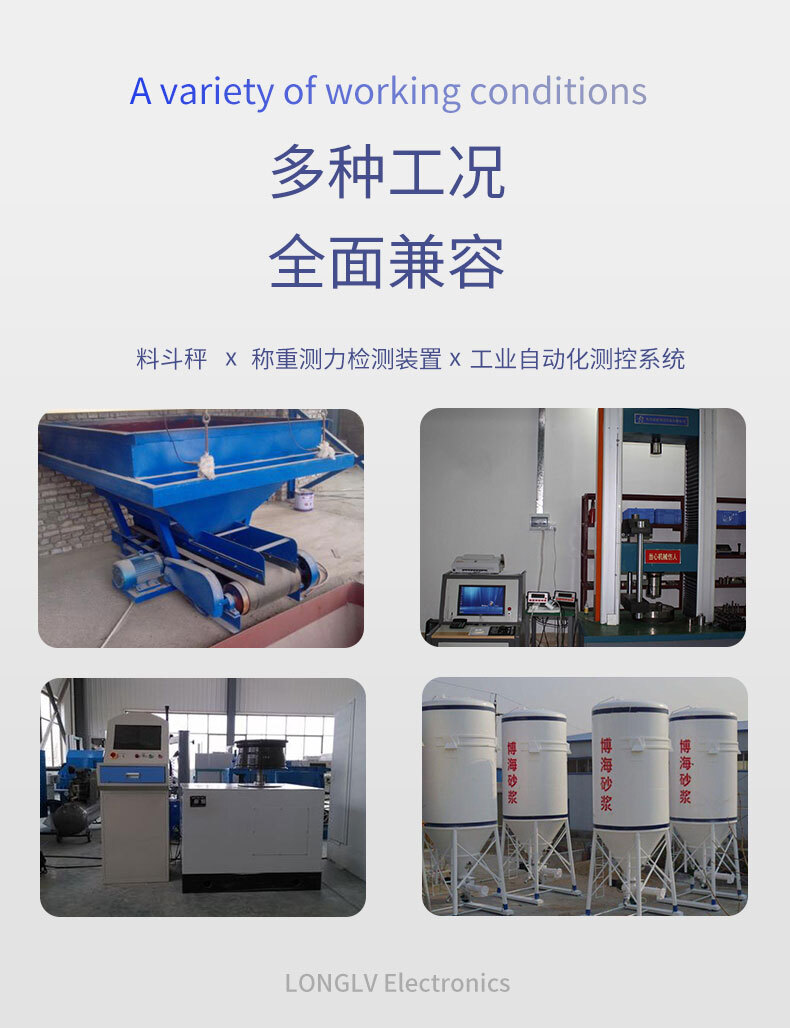

隆旅LCZ-202D憑借緊湊結構、高動態響應、中量程通用的核心優勢，廣泛適配各類常規工業測力、動態檢測與中小型稱重場景，覆蓋自動化生產、材料測試、儀器制造、輕工稱重等多個領域，是通用型柱式
測力傳感器的標桿款型。
1. 中小型稱重系統
作為料斗秤、吊鉤秤、包裝秤、皮帶秤、小型平臺秤的核心傳感部件，精準測量物料重量，量程跨度適中，適配中小型物料稱重需求，結構緊湊便于設備集成，信號穩定可靠，助力實現自動化配料、包裝與物料管控，廣泛應用于輕工、化工、糧食等行業的中小型稱重場景。
2. 動態力值檢測設備
依托10kHz高響應頻率，完美適配插拔力測試儀、按鍵手感測試儀、瞬時沖擊力測試儀、按鍵壽命試驗機，精準捕捉瞬時插拔力、按壓力、沖擊力變化，量化產品性能參數，解決普通傳感器無法捕捉動態瞬時力值的痛點，廣泛應用于3C電子、家電、五金配件的品質檢測場景。
3. 材料與力學性能測試
應用于大力值試驗機、材料拉力試驗機、壓力試驗機，精準測量材料的拉伸強度、抗壓強度，兼顧靜態穩態測試與低速動態測試，精度穩定、重復性好，確保試驗數據可追溯、可重復，滿足高校實驗室、檢測機構、工廠質檢部門的材料力學測試需求。
4. 自動化裝配與壓裝監測
集成于自動化裝配線、小型壓裝機、工裝夾具，實時監測裝配、壓裝過程中的拉壓力數值，形成力控閉環，避免壓裝力過大損壞工件、過小導致裝配不合格，保障生產工藝穩定性，提升產品裝配合格率，適配電子、五金、汽配等行業的自動化生產場景。
5. 專用測力儀器與非標設備
作為各類專用測力儀器、非標測力裝置的核心部件，適配便攜式推拉力計、工業測力儀、非標檢測工裝，信號輸出靈活、兼容性強，可快速對接各類工控系統，降低儀器與非標設備定制成本，滿足多元化通用測力與檢測需求。
