在精密裝配、小型自動化測力、輕工質檢、小型平臺稱重、醫療器械力控等對安裝空間與測量精度雙重嚴苛的場景中，拉壓力作為最基礎的力學物理量，其小量程精準測量、低剖面安裝適配、長效穩定輸出，是保障工藝精度、產品質量與設備安全的核心前提。當下小量程測力領域普遍存在諸多行業痛點：常規柱式、S型傳感器整體高度偏高，無法適配超薄工裝、扁平治具等垂直空間受限的工位；部分小量程產品抗偏載能力薄弱，輕微側向受力就會導致測量數據失真；普通材質耐腐蝕性差，在潮濕、輕微油煙、粉塵環境下易生銹老化，使用壽命短；且多數傳感器線性度與穩定性不足，微小力值測量易出現漂移，難以滿足精密測力的長期可靠性需求。上海隆旅電子針對低剖面、小量程、抗偏載的專屬測力需求，推出LCZ-203A膜盒式拉壓力傳感器，采用經典密封膜盒式彈性結構，聚焦低外形設計、小量程高精度、強抗偏載、耐腐蝕耐用，完美破解扁平空間、小量程精密測力的行業難題，是輕載力學物理量精準測量的理想選擇。
一、核心工作原理：膜盒式彈性體+應變傳感技術，低剖面測力穩準無偏差

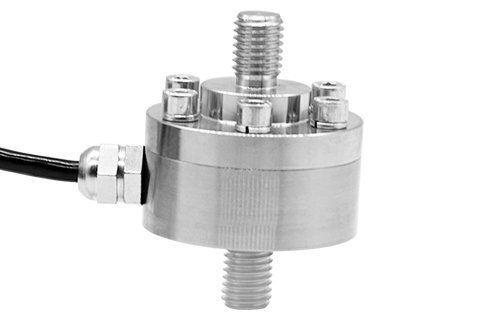

隆旅LCZ-203A采用
一體化密封膜盒式彈性結構，這是它區別于常規柱式、S型傳感器的核心設計，專門針對0~10KN小量程載荷做專項力學優化，整體呈扁平低外形結構，垂直高度極低，完美適配超薄工裝、扁平測試平臺、狹小垂直空間的嵌入式安裝。膜盒式結構天生具備優異的抗偏載、抗側向力性能，受力后應力分布均勻，形變線性度極高，可同時精準測量拉力與壓力雙向力學物理量，軸向受力即可輸出穩定信號，無需區分受力方向，兼顧靜態微小力值穩態監測與低速動態輕力捕捉，全面適配各類小量程、低空間的測力與稱重工況。
其核心測量邏輯依托工業領域成熟可靠的應變電阻效應，實現力信號到電信號的高精度線性轉換，測量原理穩定、誤差可控、長期一致性強，完全滿足小量程精密測力需求：傳感器內部密封膜盒彈性體表面，緊密貼合高精密低滯后電阻應變片，組成全橋惠斯通電橋；當外部拉力或壓力沿軸向作用于傳感器端面時，膜盒結構發生均勻、可控的微小彈性形變，帶動應變片同步產生形變，應變片電阻值隨之發生線性變化；惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部低噪聲信號調理、線性誤差精細校正、全溫域溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配微型變送模塊，輕松轉換為4~20mA、0~5V、0~10V等標準工業信號，直接對接PLC、小型工控機、高精度數據采集儀、便攜測力儀表，完成力值實時顯示、曲線記錄、超限報警與數據存儲歸檔，完整實現小量程拉壓力物理量從受力感知、信號轉換到數字化精準管控的全流程閉環。
為適配復雜工況與長期使用需求，LCZ-203A內置
專用溫度補償模塊，同步針對性抵消環境溫度波動帶來的零點漂移與靈敏度漂移，將溫漂誤差控制在極低水平，徹底解決高低溫環境下小量程測量失真、數據漂移的問題；同時采用全密封焊接封裝工藝，搭配優質不銹鋼材質，具備優異的防潮、防塵、防油污、耐輕微腐蝕性能，即便在車間潮濕多塵、輕微油煙的環境下，也能持續輸出
穩定可靠的測量數據，保障小量程測力的長效穩定性。
二、核心產品特性：膜盒扁平結構+小量程高精，適配低空間輕載場景
隆旅LCZ-203A定位小量程低剖面膜盒式拉壓力傳感器，核心圍繞“扁平低外形、強抗偏載、小量程高精度、耐腐蝕耐用、安裝便捷”五大優勢設計，精準貼合狹小垂直空間、輕載測力稱重的核心需求，相比常規柱式傳感器，場景適配性更專一，測量穩定性更出眾，完美解決低空間小量程測力的各類痛點。
1. 低剖面膜盒結構，扁平空間專屬適配
采用扁平化膜盒式一體設計，整體高度極低，無多余延展結構，徹底打破常規傳感器高外形的安裝局限，可輕松嵌入超薄測試工裝、扁平平臺秤、小型自動化設備內腔、精密治具等垂直空間極度受限的工位，安裝不占用額外空間，適配性遠超常規柱式、S型傳感器，是扁平空間測力的專屬優選。
2. 強抗偏載抗側向力，受力測量無失真
膜盒式彈性結構自帶優異的抗偏載性能，即便存在輕微的側向受力、安裝偏心問題，也能有效抵消干擾，保證測量數據精準穩定，杜絕常規傳感器因安裝偏差、側向力導致的數值漂移、誤差偏大問題，降低安裝調試難度，新手也能快速完成安裝校準，提升設備部署效率。
3. 小量程高精度，輕載測量更精準
專門針對0~10KN小量程梯度優化設計，測量精度出眾，非線性、滯后、重復性誤差均控制在極低范圍，可精準捕捉微小力值波動與輕載重量變化，完美適配小量程精密測力、高精度稱重場景，徹底解決普通傳感器小量程下精度不足、靈敏度不夠的行業痛點，測量數據真實可靠、重復性極佳。
4. 全不銹鋼密封，耐腐蝕長壽命
主體采用優質不銹鋼材質打造，具備良好的耐銹蝕、耐潮濕、耐輕微酸堿腐蝕性能，相比普通鋁合金、合金鋼材質，使用壽命更長，適配環境更廣泛。全密封焊接工藝讓防護性能拉滿，有效抵御車間粉塵、潮氣、油污侵襲，即便在惡劣工業環境下長期使用，也不會出現內部受潮、元件老化問題，穩定性持久在線。
5. 拉壓雙向通用，安裝靈活便捷
支持拉力、壓力雙向測量，一款產品同時適配拉伸、壓縮兩種工況，無需單獨選型，大幅降低采購與備貨成本。端面安裝設計搭配標準安裝孔位，可通過螺栓直接固定在工裝、平臺、設備基座上，安裝牢固不松動，無需額外定制復雜加固工裝，適配各類小型測力與稱重設備，快速落地投入使用。
6. 寬溫域穩定，信號傳輸無干擾
內置完善的溫度補償電路，工作溫度范圍適配常規工業與實驗室環境，溫度波動對測量精度影響極小，長期使用無需頻繁校準。標配屏蔽電纜輸出，有效規避周邊工業電機、變頻器等設備的電磁干擾，力值信號傳輸無衰減、無失真，保障測量數據全程穩定。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±0.1mV/V |
標準量程 | 0~10KN（可定制小量程） | 輸入阻抗 | 380±10Ω |
非線性誤差 | ≤±0.1%F.S. | 輸出阻抗 | 350±3Ω |
滯后誤差 | ≤0.05%F.S. | 供電電壓 | 5~15VDC（推薦12VDC） |
重復性誤差 | ≤0.05%F.S. | 工作溫度 | -20~70℃ |
蠕變（30分鐘） | ≤0.05%F.S. | 安全過載 | 120%F.S. |
溫度漂移 | ≤0.05%F.S./10℃ | 極限過載 | 150%F.S. |
材質 | 優質不銹鋼 | 防護等級 | IP65 |
結構形式 | 膜盒式、低剖面扁平 | 安裝方式 | 端面螺栓固定 |

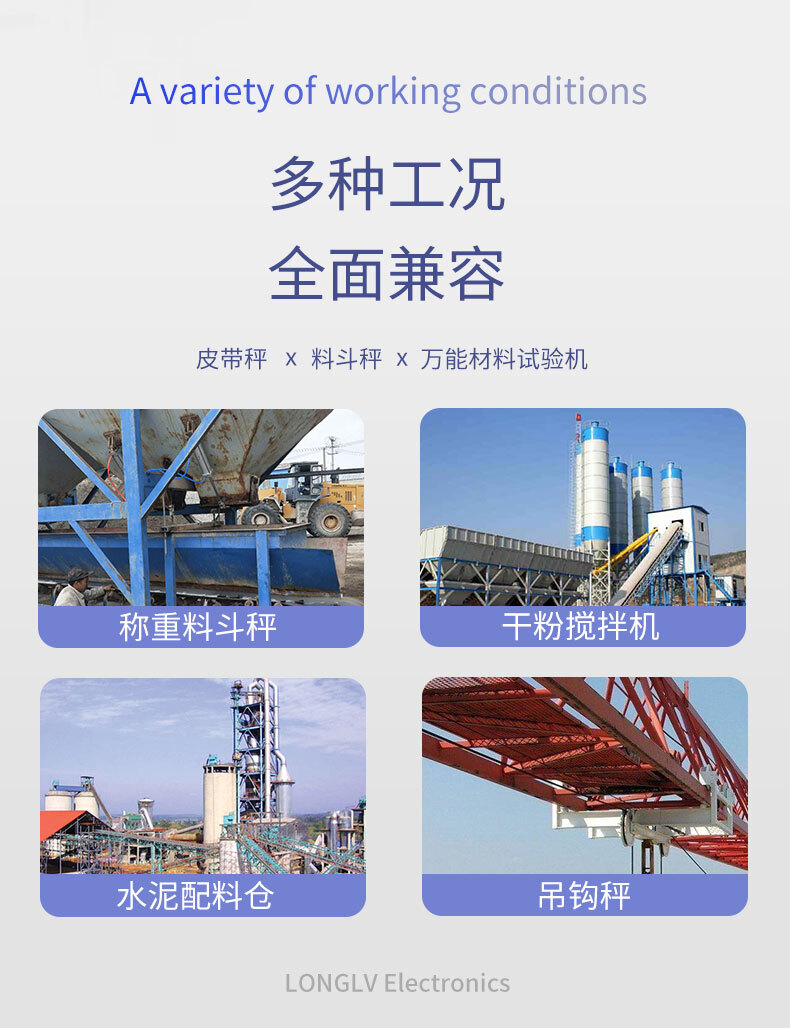

四、典型應用場景，覆蓋全領域小量程低空間測力需求
隆旅LCZ-203A憑借低剖面膜盒結構、小量程高精度、強抗偏載的核心優勢，廣泛適配各類垂直空間受限、輕載測力稱重的場景，覆蓋精密制造、自動化、輕工、醫療、檢測等多個領域，是膜盒式拉
壓力傳感器的主流實用款。
1. 小型平臺秤與精密稱重
作為小型平臺秤、配料秤、便攜秤、物料分裝秤的核心傳感部件，扁平低外形設計不占用臺面空間，精準測量輕量物料重量，抗偏載特性適配不均勻放料場景，不銹鋼材質耐油污易清潔，完美適配食品、輕工、化工行業的小型精密稱重需求，稱重數據精準無漂移。
2. 精密自動化裝配與壓裝
嵌入小型自動化裝配線、微型壓裝機、精密工裝夾具，實時監測裝配、壓裝過程中的輕力值變化，形成力控閉環，避免壓裝力過大損壞精密工件、過小導致裝配不牢固，保障電子產品、五金小件、精密配件的裝配合格率，適配超薄工裝的嵌入式安裝需求。
3. 輕工產品力值質檢
應用于按鍵手感測試、插拔力檢測、卡扣松緊測試、彈簧力值測試等輕工質檢場景，精準捕捉微小力值波動，量化產品性能指標，高靈敏度與高精度特性確保檢測數據可重復、可追溯，助力企業把控產品出廠質量，提升產品競爭力。
4. 醫療器械與康復設備力控
適配小型醫療康復器械、理療設備、手術器械的力值監測與控制，扁平結構適配器械內部狹小空間，不銹鋼材質耐腐蝕易消毒，精準控制器械作用力，避免力度過大造成人體損傷，保障醫療器械使用的安全性與精準度。
5. 小型試驗機與檢測儀器
作為小型材料試驗機、彈簧測試儀、便攜測力儀的核心部件，適配小量程力學性能測試，低剖面設計縮小儀器整體體積，便于打造便攜式檢測設備，高精度特性確保試驗數據精準可靠，滿足實驗室與工廠現場快速檢測需求。
6. 非標扁平測力工裝定制
適配各類非標超薄測力工裝、扁平檢測裝置定制，可根據實際需求微調安裝孔位與量程，降低非標設備定制成本，完美解決常規傳感器無法適配的扁平空間測力難題，滿足多樣化特殊輕載測力需求。
