在工業自動化測力、中型平臺稱重、設備載荷監測、輕工機械力控、裝配線壓裝檢測等場景中，拉壓力作為最基礎的力學物理量，既要適配扁平狹小的安裝空間，又要兼顧中量程載荷承載、穩定抗偏載與長效耐用性，這一均衡需求成為行業選型的關鍵考量。市面上常規測力產品往往存在明顯短板：小量程膜盒傳感器承載能力有限，無法滿足中量程載荷需求；傳統柱式、S型傳感器體積偏大，難以嵌入超薄工裝與扁平設備；普通款型抗偏載性能薄弱，輕微側向受力就會引發數據失真；部分產品防護等級不足，在多塵、潮濕、輕微油污的車間環境下，極易出現元件老化、信號漂移問題，難以兼顧空間適配性與載荷穩定性。上海隆旅電子針對中量程、扁平安裝、強耐用測力需求，推出LCZ-203C膜盒式拉壓力傳感器，作為203系列的中量程加固款，采用升級加厚膜盒彈性結構，聚焦中量程承載、低剖面安裝、強抗偏載、高防護耐用，完美平衡空間適配與載荷性能，破解中量程扁平空間測力難題，是工業通用型膜盒式拉壓力測量的優選方案。
一、核心工作原理：加固膜盒彈性體+高精度應變傳感，中量程測力穩準可靠

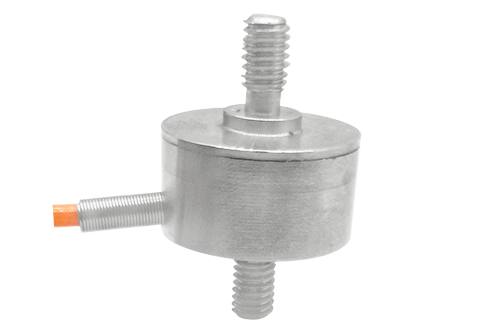

隆旅LCZ-203C采用
升級加固型一體化膜盒式彈性結構，這是它區別于203A小量程款的核心設計，專門針對2KN~50KN中量程載荷做力學優化，在保留膜盒結構低剖面、扁平安裝優勢的基礎上，加厚彈性體基材、優化應力分布，提升整體承載能力與結構剛性，既避免常規膜盒款量程不足的問題，又摒棄傳統傳感器的臃腫體積，垂直高度低，適配各類超薄工裝、中型平臺、狹小設備內腔的嵌入式安裝。該款傳感器天生具備優異的抗偏載、抗側向力性能，受力后彈性體形變均勻線性，可同時精準測量拉力與壓力雙向力學物理量，軸向受力即可輸出穩定信號，無需區分受力方向，兼顧靜態中量程穩態測力與低速動態力值監測，全面適配各類工業通用測力與稱重工況。
其核心測量邏輯依托工業領域成熟可靠的應變電阻效應，實現力信號到電信號的高精度線性轉換，測量原理穩定、誤差可控、長期一致性強，完全滿足中量程工業測力需求：傳感器內部加固膜盒彈性體表面，緊密貼合高精密低滯后電阻應變片，組成全橋惠斯通電橋；當外部拉力或壓力沿軸向作用于傳感器端面時，加厚膜盒結構發生均勻、可控的微小彈性形變，帶動應變片同步形變，應變片電阻值隨之發生線性變化；惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部低噪聲信號調理、線性誤差精細校正、全溫域溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配工業變送模塊，輕松轉換為4~20mA、0~5V、0~10V等標準工業信號，直接對接PLC、工控機、數據采集儀、專用測力儀表，完成力值實時顯示、曲線記錄、超限報警、數據存儲與遠程管控，完整實現中量程拉壓力物理量從受力感知、信號轉換到數字化精準管控的全流程閉環。
為適配復雜工業環境與長期高頻使用需求，LCZ-203C內置
寬溫域?qū)Ｓ脺囟妊a償模塊，同步精準抵消環境溫度波動帶來的零點漂移與靈敏度漂移，將溫漂誤差控制在極低水平，徹底解決高低溫環境下中量程測量失真、數據漂移的行業通?。煌瑫r采用全密封焊接封裝工藝，搭配優質不銹鋼材質，具備優異的防潮、防塵、防油污、耐輕微腐蝕性能，防護等級優于常規小量程膜盒款，即便在車間潮濕多塵、高頻震動、輕微油污的環境下，也能持續輸出
穩定可靠的測量數據，保障中量程測力的長效穩定性與耐用性。
二、核心產品特性：中量程加固膜盒+高防護，兼顧空間適配與載荷性能
隆旅LCZ-203C定位中量程通用型膜盒式拉壓力傳感器，核心圍繞“中量程承載、低剖面扁平、強抗偏載、高防護耐用、安裝便捷”五大優勢設計，精準填補小量程膜盒與重載柱式傳感器之間的選型空白，相比203A款承載能力大幅提升，相比常規柱式傳感器空間適配性更強，完美解決中量程扁平空間測力的各類痛點，通用性與實用性拉滿。
1. 加固膜盒結構，中量程承載不臃腫
采用加厚加固一體化膜盒設計，在保持低剖面扁平結構的基礎上，優化彈性體力學結構，實現2KN~50KN中量程穩定承載，既滿足常規工業中量程測力需求，又不會像柱式傳感器那樣占用過多垂直空間，適配中型設備、扁平平臺、超薄工裝的安裝需求，打破“中量程測力必選大體積傳感器”的局限，安裝布局更靈活。
2. 超強抗偏載，受力無干擾測量精準
膜盒式結構本身具備天然的抗偏載、抗側向力優勢，搭配加固彈性體設計，進一步削弱安裝偏心、側向受力帶來的測量干擾，即便在復雜受力、安裝精度有限的工況下，也能保證力值數據精準穩定，杜絕常規傳感器因外力干擾導致的數值漂移、誤差偏大問題，降低現場安裝調試難度，新手也能快速完成校準部署。
3. 中量程高精度，工業測力無偏差
針對中量程載荷梯度專項優化標定，測量精度出眾，非線性、滯后、重復性誤差均控制在嚴苛標準范圍內，可精準捕捉中量程載荷下的微小力值波動，兼顧承載能力與測量精度，完美適配工業自動化測力、中型稱重、載荷監測等場景，徹底解決“量程夠了精度不夠、精度夠了量程不足”的選型矛盾，數據真實可靠、重復性極佳。
4. 全不銹鋼密封，高防護長壽命
主體采用優質耐腐蝕不銹鋼材質一體打造，具備良好的耐銹蝕、耐潮濕、耐輕微酸堿、防油污性能，相比普通鋁合金、碳鋼材質，使用壽命更長，適配環境更廣泛。全密封焊接工藝搭配加固外殼，有效抵御車間粉塵、潮氣、油污、輕微震動侵襲，內部應變元件不受外界環境侵蝕，長期高頻使用無老化、無漂移，穩定性持久在線，后期運維成本極低。

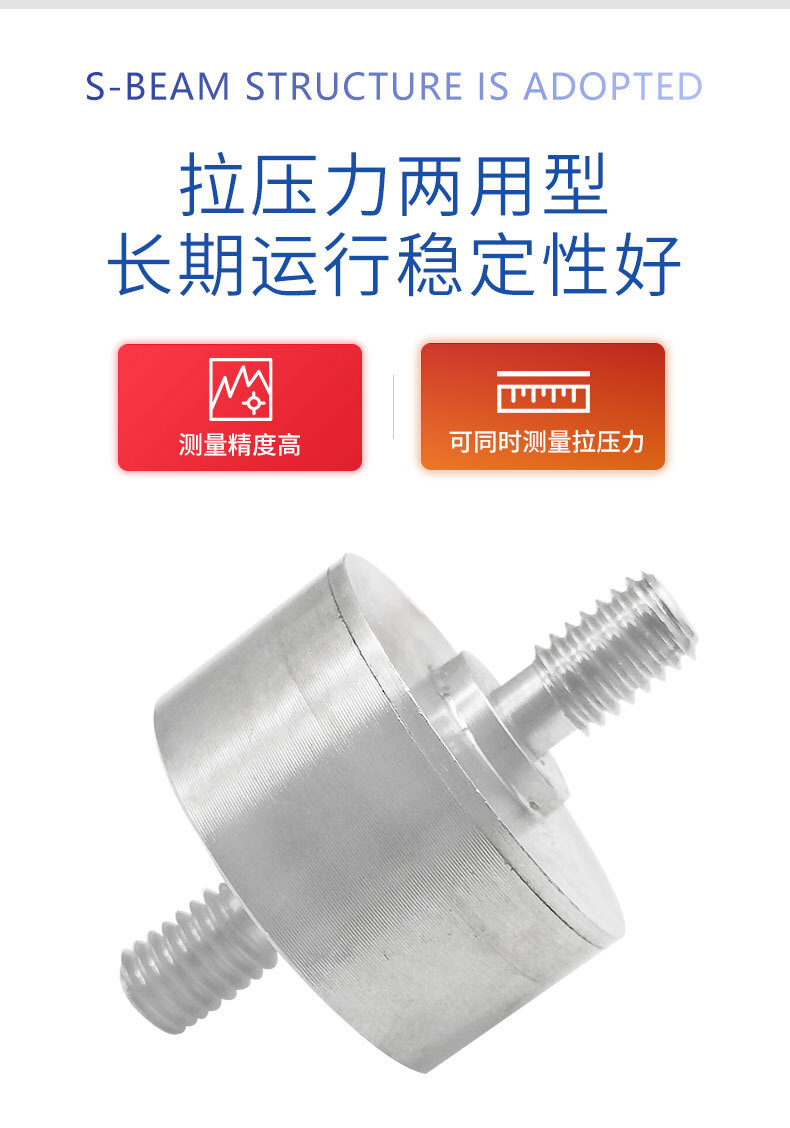

5. 拉壓雙向通用，安裝靈活高效
支持拉力、壓力雙向精準測量，一款產品同時適配拉伸、壓縮兩種工況，無需單獨區分選型，大幅降低采購、備貨與設備改造成本。端面預留標準安裝孔位，可通過螺栓直接固定在工裝臺面、設備基座、壓裝機構上，安裝牢固不松動，無需額外定制復雜加固工裝，適配各類中型測力與稱重設備，快速落地投入使用。
6. 寬溫域穩定，信號傳輸抗干擾
內置完善的寬溫域溫度補償電路，工作溫度覆蓋常規工業全環境，溫度波動對測量精度影響極小，長期連續使用無需頻繁校準。標配加粗屏蔽電纜輸出，有效規避周邊工業電機、變頻器、PLC設備的電磁干擾，力值信號傳輸無衰減、無失真，保障復雜工業現場數據傳輸?shù)姆€(wěn)定性。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±0.1mV/V |
標準量程 | 2KN~50KN（可定制量程） | 輸入阻抗 | 380±10Ω |
非線性誤差 | ≤±0.1%F.S. | 輸出阻抗 | 350±3Ω |
滯后誤差 | ≤0.05%F.S. | 供電電壓 | 5~15VDC（推薦12VDC） |
重復性誤差 | ≤0.05%F.S. | 工作溫度 | -20~80℃ |
蠕變（30分鐘） | ≤0.05%F.S. | 安全過載 | 120%F.S. |
溫度漂移 | ≤0.05%F.S./10℃ | 極限過載 | 150%F.S. |
材質 | 優質不銹鋼 | 防護等級 | IP65 |
結構形式 | 加固膜盒式、低剖面扁平 | 安裝方式 | 端面螺栓固定 |
四、典型應用場景，覆蓋全領域中量程扁平測力需求
隆旅LCZ-203C憑借加固膜盒結構、中量程承載、強抗偏載的核心優勢，廣泛適配各類垂直空間受限、中量程載荷的工業測力與稱重場景，覆蓋自動化生產、輕工制造、設備監測、檢測儀器等多個領域，通用性極強，是工業膜盒式
測力傳感器的主流實用款。
1. 中型平臺秤與工業稱重
作為中型平臺秤、料斗秤、配料秤、皮帶秤、倉儲稱重設備的核心傳感部件，扁平低剖面設計不占用臺面空間，中量程承載適配常規物料稱重需求，抗偏載特性適配不均勻放料場景，不銹鋼材質耐油污易清潔，完美適配食品、化工、輕工、倉儲物流等行業的中型稱重需求，稱重數據精準無漂移，長期運行穩定可靠。
2. 自動化裝配與壓裝力監測
嵌入自動化裝配線、中型壓裝機、液壓工裝夾具、機械手臂力控機構，實時監測裝配、壓裝過程中的中量程力值變化，形成力控閉環，避免壓裝力過大損壞工件、過小導致裝配不合格，保障五金、汽配、電子配件的裝配合格率，扁平結構適配超薄壓裝工裝，安裝不影響設備運行軌跡。
3. 工業設備載荷與張力監測
應用于紡織機械、包裝機械、印刷機械的張力監測，以及機床、輸送設備、起重小型設備的載荷監測，實時反饋設備運行中的拉力、壓力數值，提前預警過載風險，保障設備安全運行，高防護性能適配車間長期高頻運行工況，無懼粉塵與潮氣侵襲。
4. 中型力學試驗機與檢測儀器
作為中型材料試驗機、彈簧拉力測試儀、壓力檢測儀、插拔力試驗機的核心部件，適配中量程力學性能測試，低剖面設計縮小儀器整體體積，高精度特性確保試驗數據可重復、可追溯，滿足高校實驗室、工廠質檢部門、第三方檢測機構的常規力學測試需求。
5. 非標工業測力工裝定制
適配各類非標扁平測力工裝、中型檢測裝置、專用力控設備定制，可根據實際工況調整量程、安裝孔位與線纜長度，降低非標設備定制成本，完美解決常規傳感器無法適配的扁平空間中量程測力難題，滿足多樣化工業測力定制需求。
6. 輕工機械與專用設備力控
用于食品加工機械、輕工包裝機、小型注塑機的力值控制，精準把控設備出力，優化生產工藝，提升產品成型質量，不銹鋼耐腐蝕材質適配食品行業潔凈、潮濕環境，全密封設計避免粉塵油污進入，長期使用性能穩定。
