在工業重載測力、中型倉儲稱重、設備重載載荷監測、液壓壓裝力控、建材力學檢測等場景中，拉壓力作為核心基礎力學物理量，既要滿足大噸位載荷承載需求，又要兼顧扁平安裝空間適配、強抗偏載與惡劣環境耐用性，這一復合型需求成為行業選型的核心難點。常規測力產品往往難以兼顧：小量程、中量程膜盒傳感器承載上限不足，無法適配重載工況；傳統柱式、S型重載傳感器體積龐大、高度偏高，難以嵌入超薄重載工裝與扁平設備；普通重載款抗偏載性能薄弱，側向受力極易引發數據失真；且多數產品防護等級不足，在多塵、潮濕、油污、輕微腐蝕的工業重載環境下，易出現內部元件老化、信號漂移、壽命縮短問題，無法滿足長期穩定監測需求。上海隆旅電子針對大噸位、扁平安裝、高防護重載測力需求，推出LCZ-203D大噸位膜盒式拉壓力傳感器，作為203系列的重載頂配款，采用加厚高剛性膜盒彈性結構，聚焦大噸位承載、低剖面扁平、強抗偏載、高防護耐用、寬溫域穩定，完美平衡重載性能與空間適配性，破解大噸位扁平空間測力難題，是工業重載領域膜盒式拉壓力測量的專屬優選方案。
一、核心工作原理：高剛性加厚膜盒+重載應變傳感，大噸位測力穩準耐用
隆旅LCZ-203D采用
高剛性加厚一體化膜盒式彈性結構，這是它區別于203A小量程款、203C中量程款的核心設計，專門針對50KN~200KN大噸位載荷做專項力學優化，在保留膜盒結構低剖面、扁平安裝核心優勢的基礎上，大幅加厚彈性體基材、優化整體應力分布，全面提升結構剛性與重載承載能力，既徹底解決常規膜盒傳感器量程不足、無法承載重載的痛點，又摒棄傳統重載傳感器的臃腫高體積，垂直高度極低，可輕松嵌入各類重載超薄工裝、中型重載平臺、狹小重載設備內腔，實現嵌入式穩固安裝。該款傳感器依托膜盒結構天然優勢，搭配加厚剛性設計，具備遠超常規重載傳感器的抗偏載、抗側向力性能，受力后彈性體形變均勻線性，無局部應力集中，可同時精準測量拉力與壓力雙向力學物理量，軸向受力即可輸出穩定信號，無需區分受力方向，兼顧靜態大噸位穩態測力與低速重載動態力值監測，全面適配各類工業重載測力與稱重工況。
其核心測量邏輯依托工業領域成熟可靠的應變電阻效應，實現大噸位力信號到電信號的高精度線性轉換，測量原理穩定、誤差可控、重載一致性強，完全滿足工業重載測力的嚴苛需求：傳感器內部高剛性加厚膜盒彈性體表面，緊密貼合重載級高精密低滯后電阻應變片，組成全橋惠斯通電橋；當外部大噸位拉力或壓力沿軸向作用于傳感器端面時，加厚膜盒結構發生均勻、可控的微小彈性形變，帶動應變片同步形變，應變片電阻值隨之發生線性變化；惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部重載專用低噪聲信號調理、線性誤差精細校正、寬溫域雙重溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配工業級重載變送模塊，輕松轉換為4~20mA、0~5V、0~10V等標準工業信號，直接對接PLC、重載工控機、高精度數據采集儀、專用重載測力儀表，完成力值實時顯示、曲線記錄、過載超限報警、數據存儲與遠程管控，完整實現大噸位拉壓力物理量從受力感知、信號轉換到數字化精準管控的全流程閉環。
為適配工業重載惡劣環境與長期高頻重載使用需求，LCZ-203D內置
寬溫域雙重溫度補償模塊，同步精準抵消環境溫度波動帶來的零點漂移與靈敏度漂移，將溫漂誤差控制在極低水平，徹底解決高低溫環境下大噸位測量失真、數據漂移的行業通?。煌瑫r(shí)采用全密封激光焊接封裝工藝，搭配優質高強度不銹鋼材質，具備優異的防潮、防塵、防油污、耐輕微酸堿腐蝕、抗震動性能，防護等級全面優于常規中低量程膜盒款，即便在車間重載震動、潮濕多塵、油污附著、戶外露天等嚴苛環境下，也能持續輸出
穩定可靠的重載測量數據，保障大噸位測力的長效穩定性與耐用性。
二、核心產品特性：大噸位重載膜盒+高防護，兼顧重載性能與空間適配
隆旅LCZ-203D定位大噸位重載型膜盒式拉壓力傳感器，核心圍繞“大噸位承載、低剖面扁平、強抗偏載、高防護耐用、寬溫域穩定、安裝穩固”六大優勢深度優化，精準填補膜盒式傳感器重載量程空白，相比203A、203C款承載能力呈幾何級提升，相比傳統重載柱式傳感器空間適配性大幅增強，完美解決大噸位扁平空間測力的各類痛點，重載通用性與實用性拉滿。

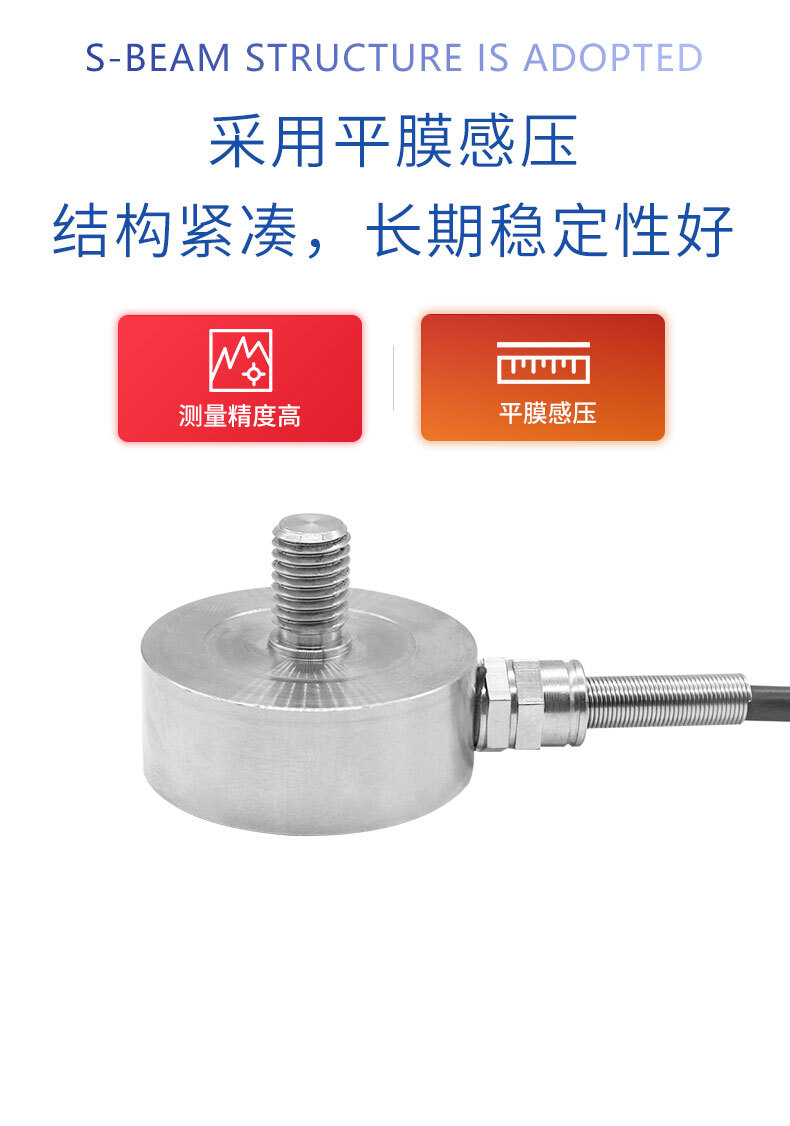

1. 加厚高剛性膜盒，大噸位承載不臃腫
采用加厚高剛性一體化膜盒設計，在保持低剖面扁平結構、低垂直高度的核心優勢基礎上，優化彈性體力學結構與材質強度，實現50KN~200KN大噸位穩定承載，既滿足工業重載測力、中型重載稱重需求，又不會像傳統重載柱式傳感器那樣占用過多垂直空間，適配各類重載超薄工裝、中型重載平臺、狹小重載設備的嵌入式安裝，打破“大噸位測力必選大體積傳感器”的行業局限，安裝布局更靈活。
2. 超強抗偏載抗震動，重載受力無干擾
膜盒式結構本身具備天然的抗偏載、抗側向力優勢，搭配加厚高剛性彈性體設計，進一步削弱安裝偏心、側向受力、設備震動帶來的測量干擾，即便在重載復雜受力、安裝精度有限、高頻震動的工況下，也能保證大噸位力值數據精準穩定，杜絕常規重載傳感器因外力干擾導致的數值漂移、誤差偏大問題，降低現場安裝調試難度，無需額外加裝偏載補償裝置，新手也能快速完成校準部署。
3. 重載級高精度，大噸位測量無偏差
針對大噸位載荷梯度專項優化重載標定工藝，測量精度出眾，非線性、滯后、重復性誤差均控制在嚴苛工業標準范圍內，可精準捕捉大噸位載荷下的微小力值波動，兼顧超強承載能力與測量精度，完美適配工業重載測力、中型重載稱重、設備載荷監測等場景，徹底解決“重載量程夠了精度不夠、精度夠了量程不足”的選型矛盾，重載測量數據真實可靠、重復性極佳。
4. 全不銹鋼密封焊接，高防護長壽命
主體采用優質高強度耐腐蝕不銹鋼材質一體鍛造，具備良好的耐銹蝕、耐潮濕、耐輕微酸堿、防油污、抗震動性能，相比普通鋁合金、碳鋼材質，重載耐用性與使用壽命大幅提升，適配環境更廣泛。全密封激光焊接工藝搭配加固外殼，有效抵御車間粉塵、潮氣、油污、震動、戶外雨水侵襲，內部應變傳感元件完全不受外界環境侵蝕，長期高頻重載使用無老化、無漂移、無塑性形變，穩定性持久在線，后期運維成本極低。
5. 拉壓雙向重載通用，安裝穩固高效
支持拉力、壓力雙向大噸位精準測量，一款產品同時適配重載拉伸、壓縮兩種工況，無需單獨區分選型，大幅降低采購、備貨與設備改造成本。端面預留重載標準安裝孔位，可通過高強度螺栓直接固定在重載工裝臺面、設備基座、壓裝機構、稱重平臺上，安裝牢固不松動、不打滑，無需額外定制復雜加固工裝，適配各類重載測力與稱重設備，快速落地投入重載使用。
6. 寬溫域穩定，重載信號傳輸抗干擾
內置完善的寬溫域雙重溫度補償電路，工作溫度覆蓋-20℃~80℃全工業環境，溫度波動對重載測量精度影響極小，長期連續重載使用無需頻繁校準。標配加粗屏蔽電纜輸出，有效規避周邊工業電機、變頻器、重載PLC設備的電磁干擾，大噸位力值信號傳輸無衰減、無失真，保障復雜工業重載現場數據傳輸?shù)姆€(wěn)定性。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±0.1mV/V |
標準量程 | 50KN~200KN（可定制重載量程） | 輸入阻抗 | 380±10Ω |
非線性誤差 | ≤±0.1%F.S. | 輸出阻抗 | 350±3Ω |
滯后誤差 | ≤0.05%F.S. | 供電電壓 | 5~15VDC（推薦12VDC） |
重復性誤差 | ≤0.05%F.S. | 工作溫度 | -20~80℃ |
蠕變（30分鐘） | ≤0.05%F.S. | 安全過載 | 120%F.S. |
溫度漂移 | ≤0.05%F.S./10℃ | 極限過載 | 150%F.S. |
材質 | 優質高強度不銹鋼 | 防護等級 | IP65 |
結構形式 | 加厚高剛性膜盒式、低剖面扁平 | 安裝方式 | 端面高強度螺栓固定 |

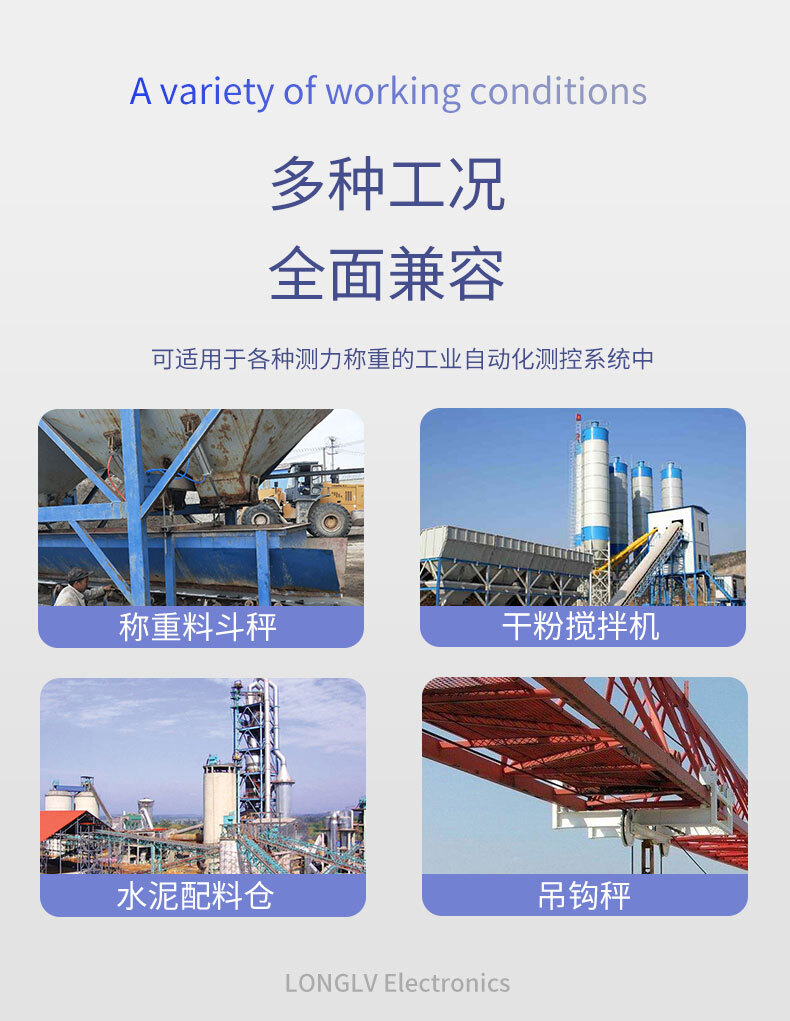

四、典型應用場景，覆蓋全領域大噸位扁平測力需求
隆旅LCZ-203D憑借加厚高剛性膜盒結構、大噸位承載、強抗偏載、高防護的核心優勢，廣泛適配各類垂直空間受限、大噸位載荷的工業重載測力與稱重場景，覆蓋重載自動化、倉儲物流、建材機械、設備監測、力學檢測等多個核心領域，是重載膜盒式
測力傳感器的標桿款型。
1. 中型重載平臺秤與倉儲稱重
作為中型重載平臺秤、料斗秤、倉儲稱重設備、物流重載秤的核心傳感部件，扁平低剖面設計不占用臺面空間，大噸位承載適配重型物料稱重需求，抗偏載特性適配不均勻放料重載場景，不銹鋼材質耐油污易清潔、抗重載磨損，完美適配建材、化工、五金、倉儲物流等行業的中型重載稱重需求，重載稱重?cái)?shù)據精準無漂移，長期重載運行穩定可靠。
2. 重載自動化裝配與壓裝力監測
嵌入重載自動化裝配線、中型液壓壓裝機、重載工裝夾具、機械手臂重載力控機構，實時監測重載裝配、壓裝過程中的大噸位力值變化，形成重載力控閉環，避免壓裝力過大損壞重型工件、過小導致裝配不合格，保障五金、汽配、建材構件的重載裝配合格率，扁平結構適配超薄重載壓裝工裝，安裝不影響設備重載運行軌跡。
3. 工業重載設備載荷與張力監測
應用于重型紡織機械、包裝機械、印刷機械的重載張力監測，以及機床、重載輸送設備、小型起重設備的重載載荷監測，實時反饋設備重載運行中的拉力、壓力數值，提前預警過載風險，保障重載設備安全運行，高防護抗震動性能適配車間長期高頻重載運行工況，無懼粉塵、潮氣與設備震動侵襲。
4. 重載力學試驗機與建材檢測
作為重載材料試驗機、彈簧壓力測試儀、建材力學檢測儀、重型構件壓力試驗機的核心部件，適配大噸位力學性能測試，低剖面設計縮小試驗機整體體積，高精度重載特性確保試驗數據可重復、可追溯，滿足高校實驗室、工廠質檢部門、第三方檢測機構的重載力學測試與建材檢測需求。
5. 非標重載測力工裝定制
適配各類非標扁平重載測力工裝、中型重載檢測裝置、專用重載力控設備定制，可根據實際重載工況調整量程、安裝孔位與線纜長度，降低非標重載設備定制成本，完美解決常規重載傳感器無法適配的扁平空間大噸位測力難題，滿足多樣化工業重載測力定制需求。
6. 建材與重型機械力控
用于建材加工機械、重型注塑機、鍛壓設備的重載力值控制，精準把控設備重載出力，優化生產工藝，提升重型工件成型質量，不銹鋼耐腐蝕材質適配建材行業多塵、潮濕環境，全密封焊接設計避免粉塵油污進入內部，長期高頻重載使用性能穩定，無信號漂移。
