在工業過程測控、機械制造、船舶制造、泵閥配套、流量計量等通用工業場景中，壓強測量既需要穩定可靠的性能、廣泛的介質適配性，也追求高性價比與便捷的安裝維護，以適配多樣化的現場布局與成本控制需求。傳統壓力變送器要么體積龐大、安裝不便，要么介質兼容性差、精度不足，難以兼顧實用性與經濟性。上海隆旅電子科技研發的PTL404陶瓷壓力變送器，以高精度陶瓷芯體為核心，融合緊湊結構設計與卓越抗干擾電路，兼具體積小巧、性能穩定、介質適配廣、性價比突出等優勢，可精準測量氣體、液體等多種介質的壓強，廣泛適配各通用工業場景，成為工業壓強測控的高性價比優選方案，為各行業生產流程的穩定運行提供可靠支撐。
核心工作原理：陶瓷傳感技術賦能精準變送
PTL404采用成熟可靠的陶瓷電容傳感原理，依托陶瓷材料的優異介電特性與機械穩定性，構建“壓強感知-信號轉化-精準變送”的全鏈路測量體系，兼顧測量精度與長期可靠性，同時控制產品成本，實現高性價比突破。其核心組件為高精度陶瓷敏感芯體，采用高介電常數陶瓷作為介質，表面涂敷金屬薄膜（銀電極）經高溫?zé)Y(jié)成型，陶瓷材質本身具備良好的絕緣性、耐腐蝕性與溫度穩定性，相較于傳統金屬芯體，更適配多種通用工業介質，且成本更具優勢。
工作時，被測介質（與不銹鋼兼容的氣體、液體）直接作用于陶瓷芯體的敏感面，芯體在壓強作用下發生微小彈性形變，導致內部陶瓷介質的介電常數產生線性變化，進而使芯體兩極間的電容值隨壓強變化呈線性波動——這一過程完美契合陶瓷電容“通過介電特性變化儲存和傳遞電荷”的核心原理，可精準捕捉微小壓強變化。電容值的變化經內部高精度信號處理模塊，完成放大、溫度補償、非線性校準與抗干擾濾波后，轉化為4~20mA、0~5V等工業通用標準信號，實現從物理壓強到標準化電信號的精準變送，可直接與PLC、DCS、數據采集儀等上位機系統對接，完成壓強數據的實時采集與遠程監控，響應速度快，測量誤差小，響應時間≤2ms，可快速反饋工況變化。
產品特性：高性價比與便捷適配的雙重優勢

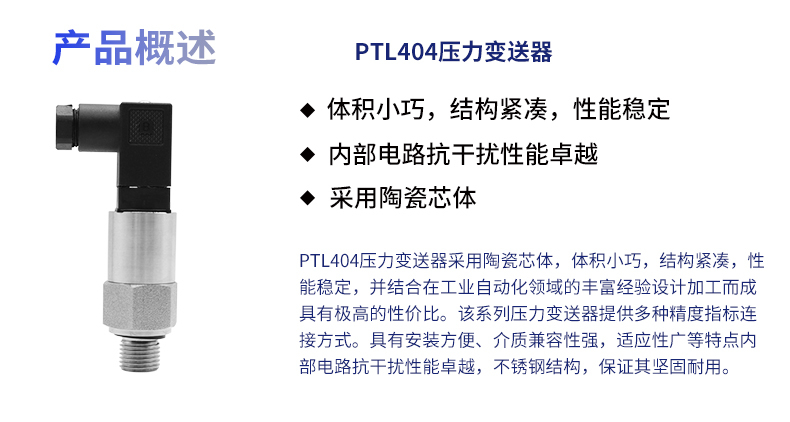

PTL404的核心競爭力在于“性能可靠、適配靈活、性價比突出”，精準匹配通用工業場景的核心需求，在結構設計、性能表現與安裝適配性上形成三大核心優勢，區別于高端精密變送器，兼顧實用性與經濟性。結構設計方面，產品體積小巧、結構緊湊，重量僅約80g（不含線纜），直徑僅21.5mm，可適配空間受限的安裝場景，無需大幅改造原有設備布局，大幅提升安裝靈活性，同時全不銹鋼外殼設計，兼顧堅固耐用與基礎防腐性能，可應對工業現場的常規磨損與輕微腐蝕環境。
性能穩定性與適配性上，PTL404綜合精度可達±0.5%F·S、±1.0%F·S兩檔可選，長期穩定性≤±0.2%F·S/年，可實現長期無漂移運行，大幅降低校準維護成本；溫度適配范圍覆蓋-20~80℃，零點與靈敏度溫度系數典型值僅±0.02%F·S/℃，最大值不超過±0.05%F·S/℃，可有效抵消溫度變化對測量精度的影響，適配不同環境溫度工況。介質兼容性優良，可適配所有與不銹鋼兼容的氣體、液體介質，無需額外防護即可應用于常規工業測控場景；抗干擾性能卓越，內部電路經過特殊優化，符合EN50081-1、EN50082-2、IEC61000-4-3電磁兼容標準，同時具備優異的抗沖擊與抗振動能力，抗沖擊可達100g（持續6ms），抗振動在X、Y、Z軸200Hz/g條件下，輸出變化≤±0.1%F·S，可從容應對工業現場的振動、電磁干擾等復雜環境。

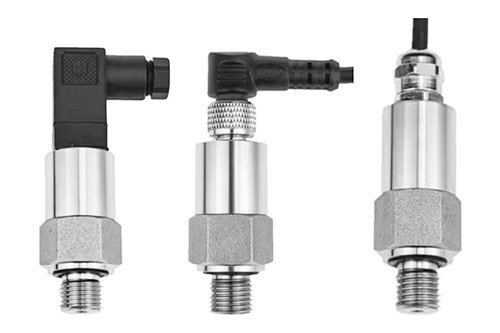

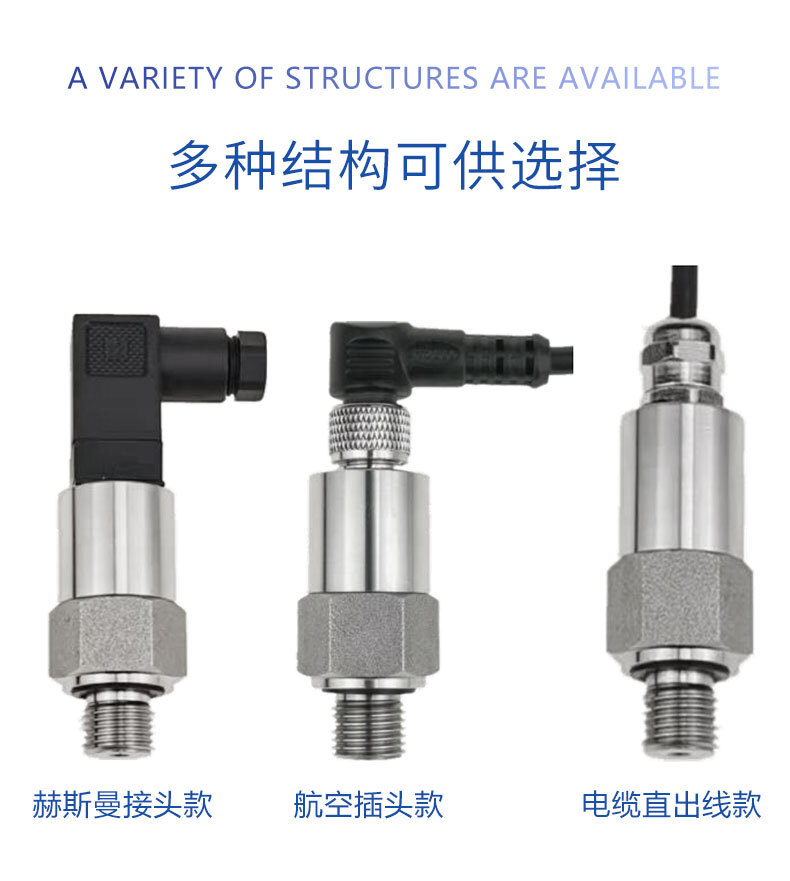

安裝與操作適配性上，PTL404提供多樣化選擇，兼顧便捷性與通用性。機械連接支持M20×1.5、G1/4、G1/2、NPT1/2、NPT1/4等多種標準螺紋，可根據客戶需求定制，適配不同管道與設備的安裝接口；電氣連接支持赫斯曼接頭、M12×1圓形航空插頭、電纜直出線三種方式，防護等級可根據出線類型靈活適配——插座型IP65、電纜型IP67、防水型可升級至IP68，可抵御多塵、潮濕等環境侵蝕，適配戶外、車間等不同場景。供電與信號輸出靈活多樣，供電電壓兼容5VDC、9~32VDC、12~32VDC多種規格，信號輸出支持4~20mA（二線制）、0~5V、0~10V、1~5V、0.5~4.5V多種類型，可直接融入現有工業自動化測控系統，無需額外轉換模塊，集成便捷高效，同時可根據客戶需求定制壓力單位與輸出參數，進一步提升場景適配性，實現“按需定制、便捷集成”的核心優勢，適配測量和控制技術、泵和壓縮機、流量計量儀表配套等多種場景需求。
關鍵技術參數：精準適配通用工業測控需求
PTL404的參數配置全面覆蓋通用工業場景的多元化需求，量程選擇靈活，精度與性能適配常規測控需求，同時控制成本，凸顯高性價比優勢。量程范圍廣泛，涵蓋0~2bar至0~600bar之間任意量程可選，可精準匹配低壓、中壓、高壓等不同壓強測控場景，適配機械制造、船舶制造、泵閥配套等領域的多樣化壓強測量需求，壓力類型為表壓，可滿足絕大多數通用工業的壓強測量需求，同時可根據客戶需求拓展適配范圍，貼合工業過程壓力測量的核心需求，廣泛適配醫療、化纖、石油、機械、能源、路政等多領域基礎壓強測控場景。
電氣性能方面，電流輸出型（二線制）最大負載電阻可根據電源電壓靈活計算，公式為≤((電源電壓-7.5V)/0.02A)，電壓輸出型（三線制）負載電阻≥10kΩ；絕緣電阻在500VDC激勵下大于100MΩ，具備優良的電氣安全性，可有效保障電路穩定運行，避免漏電、信號失真等問題；總電流消耗控制合理，二線制僅為信號電流（最大25mA），三線制僅5mA，功耗低，適配工業節能需求；分辨率理論上無限小，實際應用中可達1/100000，可精準捕捉微小壓強波動，滿足常規工業精密測控需求；過載壓力為2倍額定壓力，可有效抵御瞬時壓力沖擊，避免芯體與殼體損壞，延長設備使用壽命，保障系統長期穩定運行，適配工業現場的突發壓強波動場景。
選型與應用：賦能多行業通用壓強測控

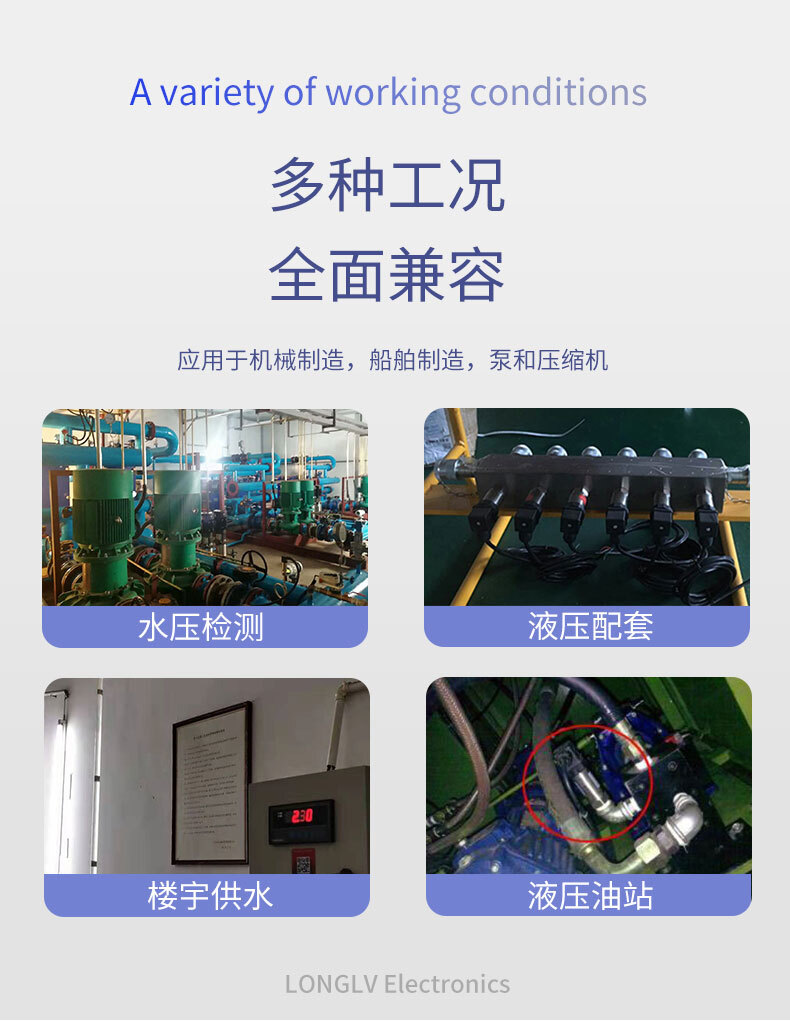

PTL404憑借體積小巧、性能穩定、性價比突出、適配靈活的核心優勢，廣泛應用于機械制造、船舶制造、泵閥配套、流量計量、工業過程測控等多個通用工業領域，同時可適配醫療、化纖、石油、能源、路政等領域的基礎壓強測控需求，成為各行業基礎壓強測控的核心部件，以高性價比解決常規壓強測量痛點，適配
隆旅電子“高性價比中高端壓力傳感器”的產品定位，為企業提供低成本、高可靠的壓強測控
解決方案，兼顧實用性與經濟性，助力企業控制設備成本的同時，保障生產流程穩定運行，賦能工業過程壓力測量的標準化、便捷化升級，適配機械設備自動化制造業的基礎測控需求，同時可作為中端產品，填補高端與低端產品之間的市場空白，為企業提供多元化選擇。
