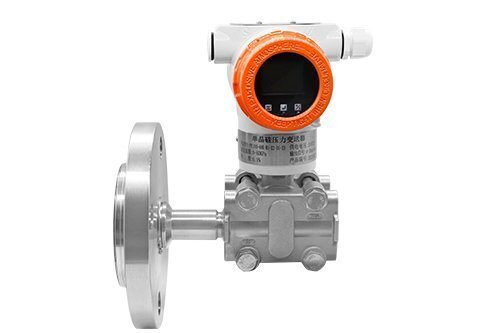

在石油化工、核電能源、制藥環保、高溫流體測控等高端工業場景中，壓強測量不僅需要極致的精準度與長期穩定性，更需應對粘稠、結晶、強腐蝕、高溫高壓等復雜介質與工況的考驗。傳統壓力變送器常因核心元件性能局限、隔膜防護不足，出現測量漂移、芯體腐蝕、信號失真等問題，難以滿足高端工業的精密測控需求。上海隆旅電子科技研發的PTL903單晶硅隔膜壓力變送器，以單晶硅諧振式敏感元件為核心，搭配316L不銹鋼隔膜隔離結構與高精度變送模塊，集壓強感知、信號變送、抗干擾防護于一體，具備高精度、高穩定性、強介質適配、抗惡劣環境等突出優勢，成為高端工業場景壓強精準測量的核心解決方案，賦能各行業流程優化與安全管控。
核心工作原理：單晶硅諧振技術賦能精準變送
PTL903突破傳統壓阻式傳感局限，采用先進的單晶硅諧振式測量原理，構建“隔膜隔離-壓強傳導-諧振感知-信號變送”的全鏈路精準測控體系，從源頭保障測量精度與長期穩定性。其核心組件為進口單晶硅諧振敏感芯片，單晶硅材質本身具備極高的機械穩定性、極小的滯后與蠕變特性，對壓強變化的響應靈敏度遠超傳統金屬或陶瓷元件，可精準捕捉微小壓強波動，這也是其實現高精度測量的核心基礎。

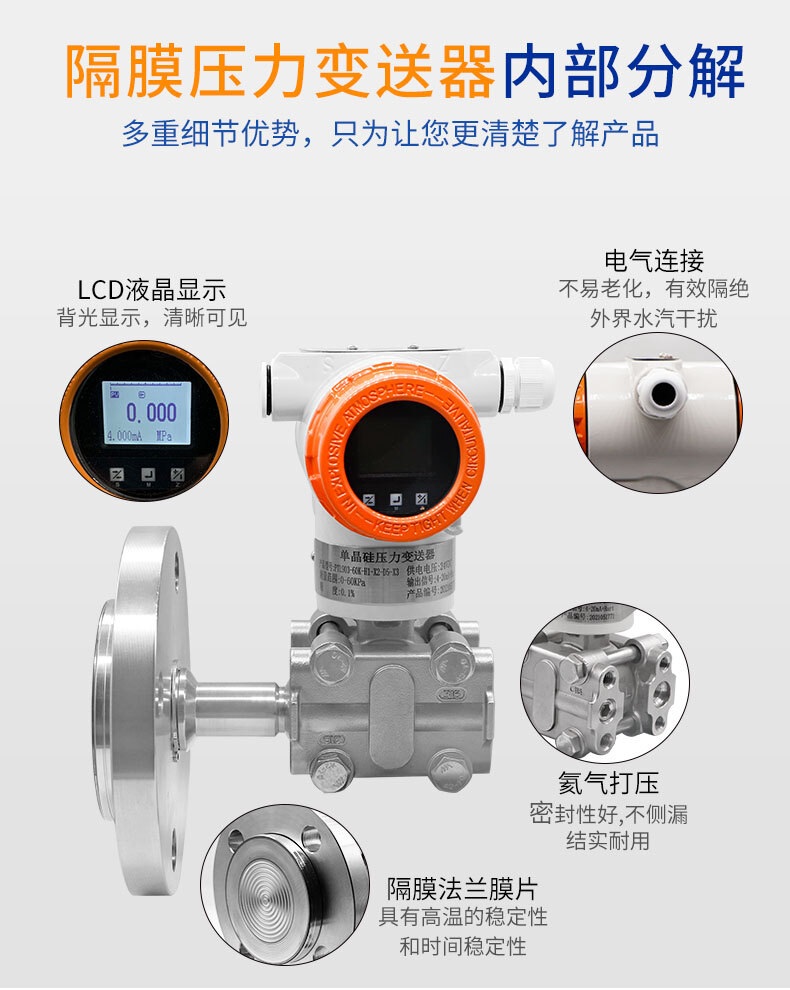

工作時，被測介質（氣體、液體、粘稠體、腐蝕性介質等）作用于316L不銹鋼隔離隔膜，隔膜將介質壓強均勻傳導至填充硅油，再通過硅油將壓強傳遞至單晶硅諧振芯片，避免介質直接接觸芯片導致的腐蝕、堵塞問題，適配多種復雜介質場景。單晶硅芯片在壓強作用下發生微小彈性形變，其固有諧振頻率隨之產生線性變化，通過高頻振蕩電路將諧振頻率轉化為電信號，再經內部精密信號處理模塊進行放大、溫度補償、非線性校準與抗干擾濾波，最終輸出4~20mA（二線制）+HART通訊的工業標準信號，可直接與PLC、DCS、上位機系統對接，實現壓強數據的實時采集、遠程監控與參數調試，完成從物理壓強到標準化電信號的精準、穩定變送。
產品特性：高精度與強適配性的雙重升級
PTL903的核心競爭力源于單晶硅核心技術與隔膜隔離設計的深度融合，在測量精度、穩定性、介質適配性與環境耐受性上形成四大核心優勢，全面超越傳統壓力變送器。精度表現方面，依托單晶硅諧振芯片的優異性能，PTL903綜合精度可達±0.075%F·S，部分高端型號精度可至±0.05%F·S，重復性誤差≤0.01%F·S，長期穩定性控制在0.1%F·S/年，可實現長期無漂移運行，大幅降低校準維護成本，適配核電、精密化工等對測量精度要求極高的場景。
介質與環境適配性上，PTL903采用316L不銹鋼隔離隔膜與全密封外殼設計，隔膜表面可根據需求定制PTFE涂層，進一步強化耐腐蝕性能，可耐受強酸、強堿、鹽霧、粘稠介質、結晶介質的長期侵蝕，適配石油化工中的原油、酸堿溶液，制藥行業的腐蝕性溶劑等多種復雜介質。防護等級達IP67，部分型號可升級至IP68，同時具備優良的抗電磁干擾、抗振動能力，在20Hz~1000Hz機械振動范圍內，輸出變化小于0.1%F·S，環境溫度耐受范圍-40~125℃，介質溫度適配-20~350℃（可搭配毛細管實現高溫介質隔離測量），可從容應對戶外、高溫、多塵、潮濕等惡劣工業環境。
操作與適配靈活性上，PTL903支持HART智能通訊協議，可通過手持終端或上位機遠程調試參數、校準零點、查看運行狀態，無需現場拆卸設備，大幅提升運維效率。機械連接支持法蘭短安裝（符合HG/T 20592-2009 PN16標準）與螺紋安裝兩種方式，法蘭尺寸可定制DN25、DN50等規格，螺紋默認支持M20×1.5，可根據客戶需求定制，適配不同管道與設備的安裝需求。電氣接口采用赫斯曼接插件，密封性能優良，供電兼容9~36VDC寬電壓范圍，標準供電為24VDC，可直接融入現有工業自動化測控系統，集成便捷高效。
關鍵技術參數：精準適配高端工業測控需求
PTL903的參數配置全面覆蓋高端工業場景的多元化需求，提供靈活的選型空間，可精準匹配不同壓力等級、介質類型與精度要求。量程范圍覆蓋廣泛，涵蓋負壓（-0.1~0MPa）、微壓（0~10kPa至0~100kPa）、常規壓力（0~0.25MPa至0~40MPa）、高壓（0~60MPa至0~100MPa）多檔規格，可完美適配液位測量、管道壓強監測、高壓容器巡檢等不同場景，尤其適用于需要高精度、長期穩定測量的工況。
電氣性能方面，輸出信號支持4~20mA（二線制）+HART通訊，部分型號可拓展0~5V、1~5V電壓輸出，電流輸出型最大負載電阻800Ω，電壓輸出型負載電阻大于50KΩ；絕緣電阻大于2000MΩ（50VDC），具備優良的電氣安全性；響應時間＜100ms，可快速捕捉瞬時壓強變化，及時反饋工況異常；過載壓力按量程分級設計，≤10MPa量程過載壓力達200%，＞10MPa量程過載壓力達150%，內置壓力極限值記錄器，可記錄瞬間壓力峰值與發生頻率，有效抵御瞬時壓力沖擊，避免設備損壞，保障系統安全運行。
選型與應用：賦能高端工業精準測控

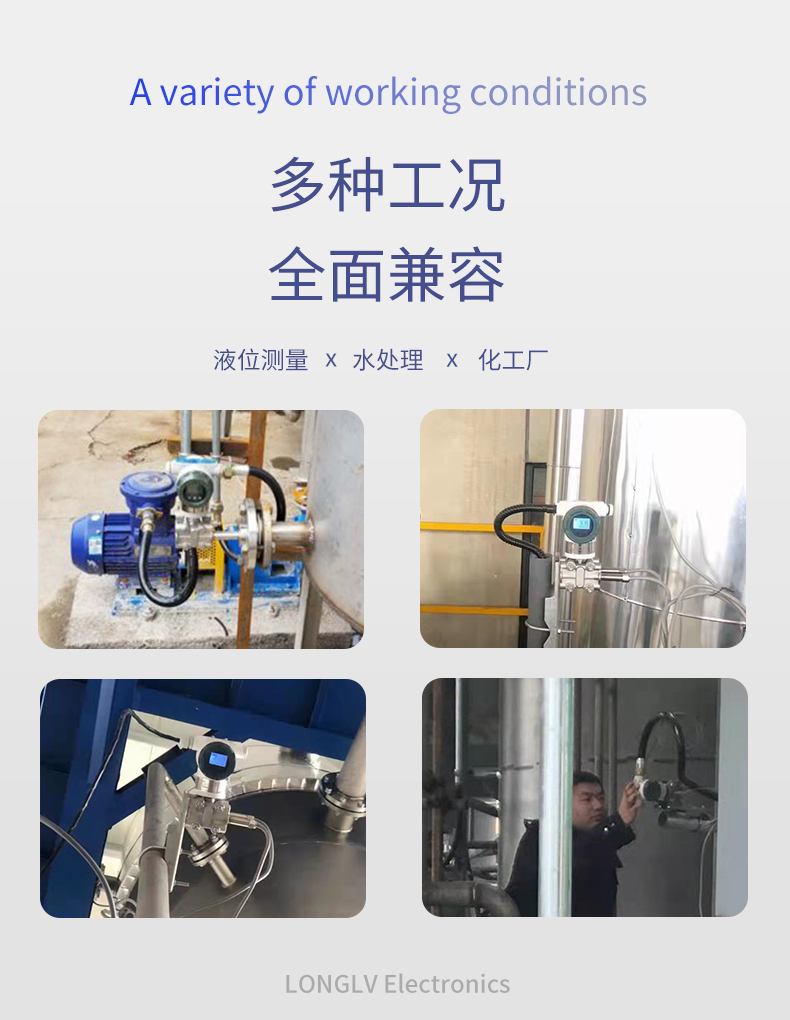

PTL903憑借高精度、高穩定性、強適配性的核心優勢，已廣泛應用于石油化工、核電能源、制藥環保、航空
航天、精密制造等高端工業領域，成為各行業流程測控與安全管控的核心部件。在石油化工領域，用于原油儲罐、酸堿管道、反應釜的壓強監測，適配強腐蝕、高溫、高壓工況，通過精準測量保障生產流程穩定，防范泄漏風險，部分場景可用于燃料加注系統液位檢測和管道壓力監測；在核電能源領域，適配核反應堆輔助系統的壓強測控，憑借高穩定性與高可靠性，保障核電設備安全運行。
在制藥與環保領域，用于腐蝕性溶劑、污水處理介質的壓強測量，符合衛生安全標準，避免介質污染與設備腐蝕，助力環保達標與藥品質量管控；在航空航天領域，可用于航空供氣系統的環境檢測，適配高空、低溫等特殊工況，提供精準的壓強數據支撐；在高溫流體測控領域，搭配毛細管與高溫硅油填充，用于蒸汽、高溫熔體的壓強監測，避免高溫介質直接接觸芯體導致的損壞。同時還可應用于冶金、食品釀酒、市政供水等對測量精度與穩定性有較高要求的場景，實現全行業精準賦能。
選型過程中，可根據具體場景精準匹配參數：高精度需求場景（如核電、精密化工）選用±0.05%F·S精度型號，搭配HART通訊實現遠程校準；強腐蝕介質場景選用PTFE涂層隔膜型號，依托316L不銹鋼外殼強化防護；高溫介質場景搭配毛細管安裝，實現介質與芯體的隔離；負壓、微壓測控場景選用對應低壓量程型號，借助單晶硅芯片的高靈敏度捕捉微小壓強變化；法蘭安裝場景可根據管道規格定制法蘭尺寸，兼顧安裝適配性與實用性。
