核心工作原理：專屬傳感技術賦能水泵精準測控
PTL406依托成熟可靠的進口硅壓阻式傳感原理，結合水泵工況的特殊性，優化設計信號處理鏈路，構建“壓強感知-抗沖擊緩沖-信號變送”的全鏈路測量體系，兼顧測量精度與抗干擾、抗沖擊能力，完美適配水泵啟停頻繁、壓力波動大的場景需求。其核心組件為進口硅壓阻充油芯體，搭配316不銹鋼隔離膜片與惰性硅油填充，既能精準感知壓強變化，又能有效緩沖水泵啟停產生的水錘沖擊，避免芯體因瞬時壓力沖擊損壞，延長產品使用壽命，這也是其適配水泵場景的核心技術亮點。
工作時，水泵系統中的水介質作用于316不銹鋼隔離膜片，膜片將壓強均勻傳導至內部填充的惰性硅油，再通過硅油將壓強平穩傳遞至硅壓阻芯體，避免水介質直接接觸芯體，同時隔絕介質中的微小雜質，防止芯體堵塞、腐蝕。硅壓阻芯體在壓強作用下發生微小彈性形變，帶動內部壓敏電阻阻值線性變化，通過惠斯通電橋將電阻變化轉化為微弱電壓信號。信號經內部高精度處理模塊完成放大、溫度補償、抗干擾濾波與水錘沖擊抑制，最終輸出4~20mA（二線制）、0~5V等工業通用標準信號，可直接與水泵控制柜、PLC、變頻器對接，實現水泵啟?？刂啤⒐芫W壓力恒定調節、過載預警，響應時間≤5ms，可快速捕捉水泵啟停時的瞬時壓力變化，避免壓力波動導致的設備故障。
產品特性：水泵專屬優化，穩定適配復雜工況
PTL406的核心競爭力在于“水泵場景專屬適配”，針對水泵運行中的水錘沖擊、潮濕環境、介質雜質、頻繁啟停等痛點，在抗沖擊、防護性能、安裝適配性上進行專項優化，形成三大核心優勢，區別于通用型壓力變送器?？箾_擊性能方面，內置水錘沖擊抑制電路與緩沖結構，可有效抵御水泵啟停、閥門切換產生的瞬時水錘沖擊，過載壓力達2倍額定壓力，能承受頻繁的壓力波動，避免芯體損壞與測量失真，同時具備空轉檢測功能，可及時反饋水泵空轉狀態，防止水泵干磨燒毀，全方位保障水泵運行安全。

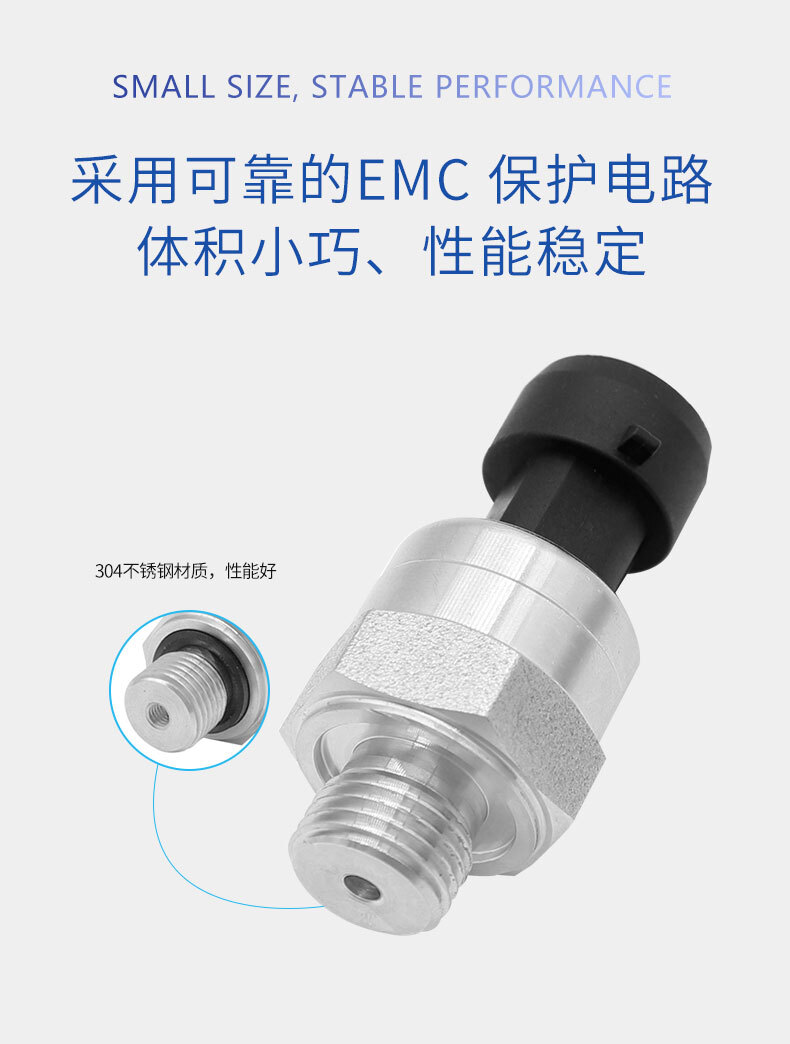

防護與穩定性上，PTL406采用全密封外殼設計，殼體材質為316不銹鋼，防護等級達IP67，可有效抵御戶外潮濕、多塵、雨淋等環境侵蝕，適配水泵戶外安裝、井下安裝等多種場景，避免濕氣進入內部電路導致的故障。測量精度可達±0.2%F·S、±0.5%F·S兩檔可選，長期穩定性≤±0.1%F·S/6個月，溫度適配范圍覆蓋-20~80℃，內置高精度溫度補償電路，可有效抵消環境溫度、介質溫度變化對測量精度的影響，確保水泵在不同工況下的測量一致性。介質兼容性優良，可適配清水、輕微污水、暖通循環水等水泵系統常見介質，隔離膜片可有效隔絕介質中的微小雜質，無需額外過濾裝置，降低維護成本。
安裝與操作適配性上，PTL406專為水泵安裝場景優化，提供多樣化便捷安裝方案。機械連接默認支持G3/8標準螺紋（可根據需求定制M20×1.5、G1/4等螺紋規格），可直接安裝于水泵進出口管道、管網分支處，安裝方向可靈活調整，適配水泵狹小的安裝空間，無需大幅改造原有管道布局。電氣連接支持電纜直出線、M12航空插頭兩種方式，電纜采用防水耐磨材質，可有效抵御拉扯、磨損，適配戶外長期使用。供電與信號輸出靈活，供電電壓兼容12~36VDC（標準24VDC），信號輸出支持4~20mA（二線制）、0~5V、0~10V多種類型，可直接與水泵變頻器、控制柜、PLC對接，實現壓力恒定調節與遠程監控，集成便捷高效，無需額外轉換模塊，適配各類水泵控制系統。
關鍵技術參數：精準適配水泵系統測控需求
PTL406的參數配置全面貼合各類水泵系統的測控需求，量程選擇靈活，精度與性能針對性優化，可精準匹配不同類型、不同功率水泵的壓強測量需求。量程范圍廣泛，涵蓋-0.1~0MPa（真空，適配自吸泵空轉檢測）、0~100kPa至0~60MPa多檔規格，其中0~2MPa量程為水泵系統常用規格，可精準監測市政供水、消防供水等系統的管網壓力，以及水泵進出口壓強，壓力類型為表壓，可滿足絕大多數水泵系統的壓強測量需求，同時可根據客戶需求定制專屬量程，貼合不同水泵場景的個性化需求。
電氣性能方面，電流輸出型（二線制）最大負載電阻≤800Ω，電壓輸出型負載電阻≥10kΩ；絕緣電阻在500VDC激勵下大于200MΩ，具備優良的電氣安全性，可有效保障水泵控制柜與變送器的電路穩定運行，避免漏電、信號失真等問題?？闺姶鸥蓴_性能符合EN50081-1、EN50082-2電磁兼容標準，可抵御水泵變頻器產生的電磁干擾，確保信號傳輸穩定?？傠娏飨牡?，二線制僅為信號電流（最大25mA），功耗低，適配水泵系統長期連續運行需求；分辨率可達1/100000，可精準捕捉水泵啟停時的微小壓力波動，及時反饋工況異常，為水泵故障預警提供精準數據支撐。
選型與應用：賦能全場景水泵系統安全運行

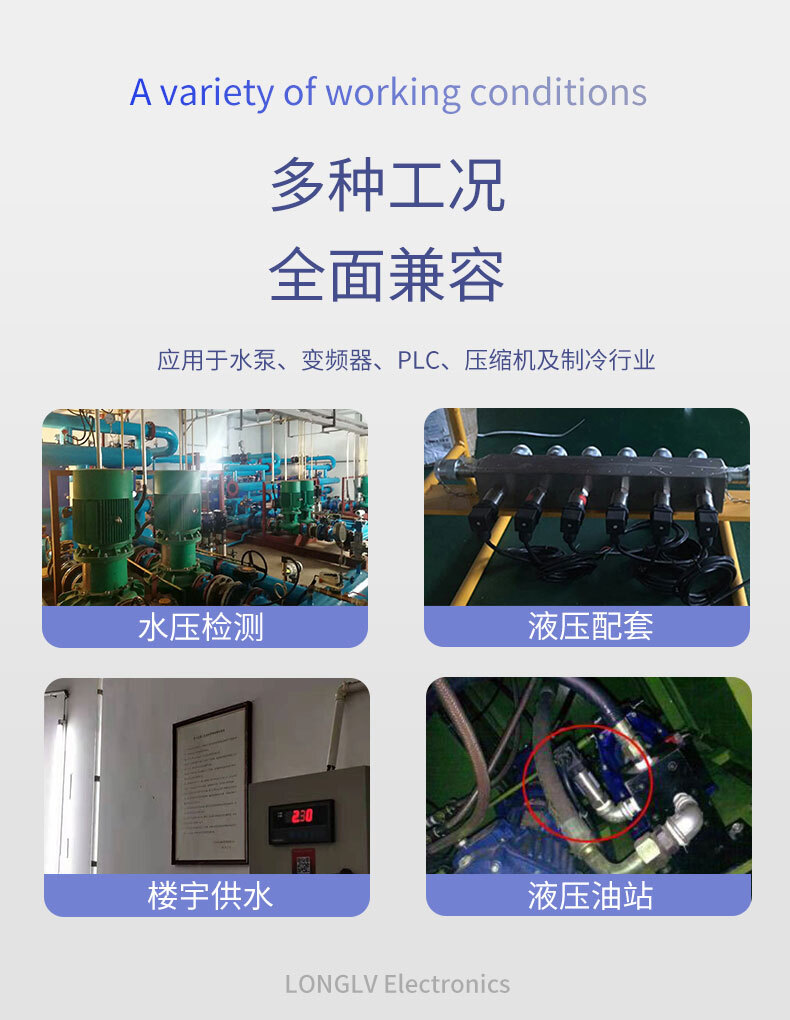

PTL406憑借水泵專屬適配、抗沖擊、高穩定、易安裝的核心優勢，廣泛應用于各類水泵系統，涵蓋市政供水水泵、工業給排水水泵、消防噴淋水泵、暖通循環水泵、農業灌溉水泵、自吸泵、離心泵、管道泵等多種類型。在市政供水系統中，PTL406安裝于水泵出口管道，實時監測管網壓力，與變頻器對接實現恒壓供水，優化供水效率，避免管網壓力過高導致的管道破裂，同時監測水泵進口真空度，防止水泵空轉；在消防供水系統中，精準監測消防水泵進出口壓力，確?；馂陌l(fā)生時水泵能穩定輸出額定壓力，保障消防供水安全。
在工業給排水與暖通循環系統中，PTL406用于監測水泵進出口壓強與循環管網壓力，實現水泵啟停聯動與壓力調節，避免水泵過載、空轉，降低設備能耗與維護成本；在農業灌溉系統中，適配戶外潮濕環境，監測灌溉水泵出口壓力，調節灌溉水量，避免壓力過高損壞灌溉管道與噴頭；在自吸泵系統中，通過監測進口真空度，實現空轉保護，防止水泵干磨燒毀。此外，PTL406還可應用于污水處理水泵、鍋爐給水泵等場景，成為水泵系統安全穩定運行的“壓力守護者”，適配
隆旅電子高可靠性、場景化定制的產品定位。

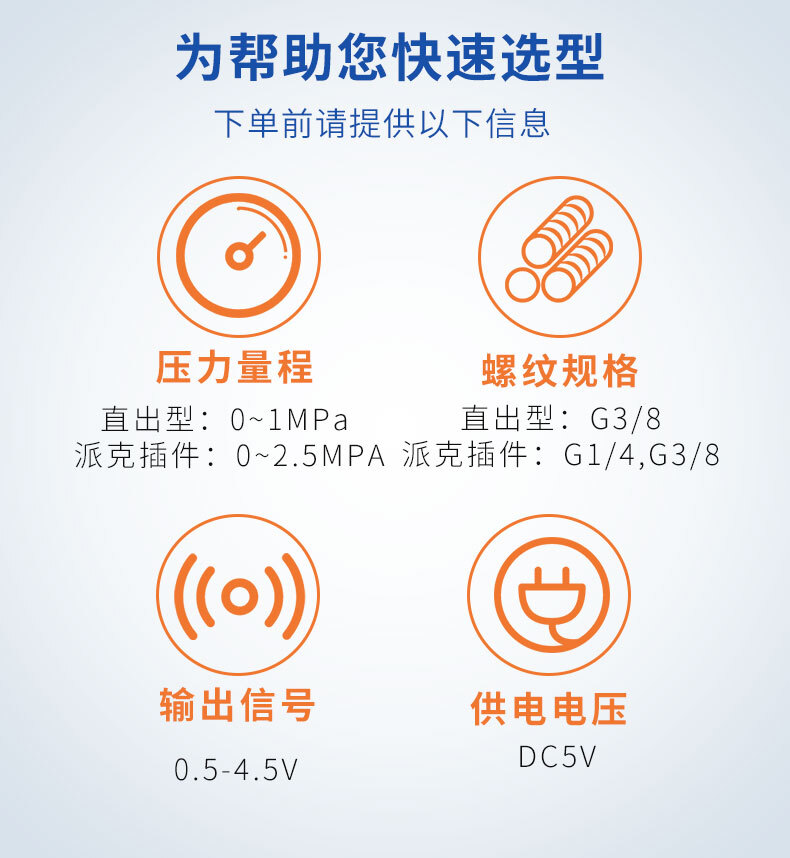

選型過程中，可根據水泵類型與場景需求精準匹配參數：自吸泵、離心泵等需要空轉保護的場景，選用包含負壓量程（-0.1~0MPa）的型號，實現空轉檢測；消防水泵、高壓供水水泵，選用高量程（0~10MPa及以上）、±0.2%F·S高精度型號，確保壓力測量精準可靠；戶外安裝場景，優先選擇電纜直出線、IP67防護型號，搭配防水
接線盒，強化防護性能；市政恒壓供水場景，選用4~20mA信號輸出型號，與變頻器、PLC對接實現恒壓調節；管道接口特殊的場景，可定制螺紋規格，確保安裝適配性，兼顧實用性與經濟性，最大化發揮產品在水泵系統中的測控價值。
