核心工作原理：應變電測技術賦能精準感知
NJL-503以成熟的應變電測技術為核心，針對重載與復雜工況進行結構強化設計，是應變式扭矩傳感器在嚴苛場景應用的典型代表。其核心部件為316不銹鋼一體化彈性軸，相較于普通合金材料，具備更強的抗腐蝕、抗沖擊與抗疲勞性能，可在承受重載扭矩時產生均勻且可逆的扭轉形變，同時有效規避長期重載運行后的形變殘留與材料損耗。彈性軸表面采用特殊工藝粘貼高精度箔式應變片，形成對稱式布局，當軸體受扭變形時，應變片同步響應并產生線性電阻變化——拉伸區域電阻增大，壓縮區域電阻減小，通過這一金屬應變效應，將機械扭矩精準轉化為可捕捉的電阻變化信號。
為提升重載場景下的測量精度與抗干擾能力，NJL-503采用惠斯通電橋全橋閉環布局，將四片應變片按特定角度粘貼并組成測量電橋，無扭矩作用時電橋處于平衡狀態，輸出電壓為零；當彈性軸承受扭矩產生形變后，兩組應變片分別處于拉伸與壓縮狀態，形成穩定電阻差值，使電橋失衡并輸出與扭矩大小成正比的毫伏級微弱電壓信號。全橋設計不僅使測量靈敏度提升一倍，更能有效抵消溫度波動、振動沖擊對測量結果的影響，配合內置的抗電磁干擾模塊，可抵御工業現場強電磁、強振動帶來的信號干擾。相較于非接觸式傳感器，其結構簡潔且無磨損部件，通過標準化屏蔽接線實現信號輸出，兼顧安裝便捷性與長期運行穩定性，適配中低速重載旋轉及靜態扭矩測量場景。
微弱電壓信號經傳感器內部多級放大、濾波及高精度溫度補償電路處理后，可輸出工業通用標準信號，包括4~20mA二線制電流信號、0~5V/1~5V/0~10V三線制電壓信號及mV/V原始信號，適配不同數據采集與控制系統對接需求。同時，NJL-503可根據場景需求集成轉速采集模塊，實現扭矩與轉速的協同監測，通過扭矩與轉速數據直接計算功率值，為重載設備性能評估、能耗分析提供完整數據支撐，廣泛適配重載動態與靜態扭矩測量工況。
產品特性：兼顧精度、穩定性與場景適配性
NJL-503的核心競爭力源于針對嚴苛工況的定制化優化，在結構強度、環境適應性與測量穩定性上形成多重突破。相較于普通應變式傳感器，其采用316不銹鋼全封焊接結構，防護等級達IP65，可有效抵御多塵、潮濕、弱腐蝕介質等復雜工業環境的侵蝕，同時具備良好的防潮、防振動性能，在機械振動頻率20Hz~1000Hz范圍內，輸出變化小于0.1%F·S，適配重型機械、化工設備等惡劣工況。一體化結構設計無冗余部件，不僅提升了設備整體剛性，更降低了磨損與故障概率，延長了長期重載運行的使用壽命。
在測量性能上，NJL-503展現出可靠的精度表現，綜合精度可達±0.25%F·S~±0.5%F·S，非線性、重復性及回差均控制在嚴苛范圍內，能精準捕捉重載工況下的扭矩微小波動。設備內置高精度溫度補償電路，可有效抵消-20~85℃工作溫度范圍內的溫度波動影響，長期穩定性達0.1%F·S/年，零點與靈敏度溫度系數低，確保在高低溫交替、濕度變化等復雜環境條件下的測量一致性。此外，其通過赫斯曼接插件實現電氣連接，配合屏蔽線設計，進一步強化了抗電磁干擾能力，保障信號傳輸?shù)姆€(wěn)定性與準確性。

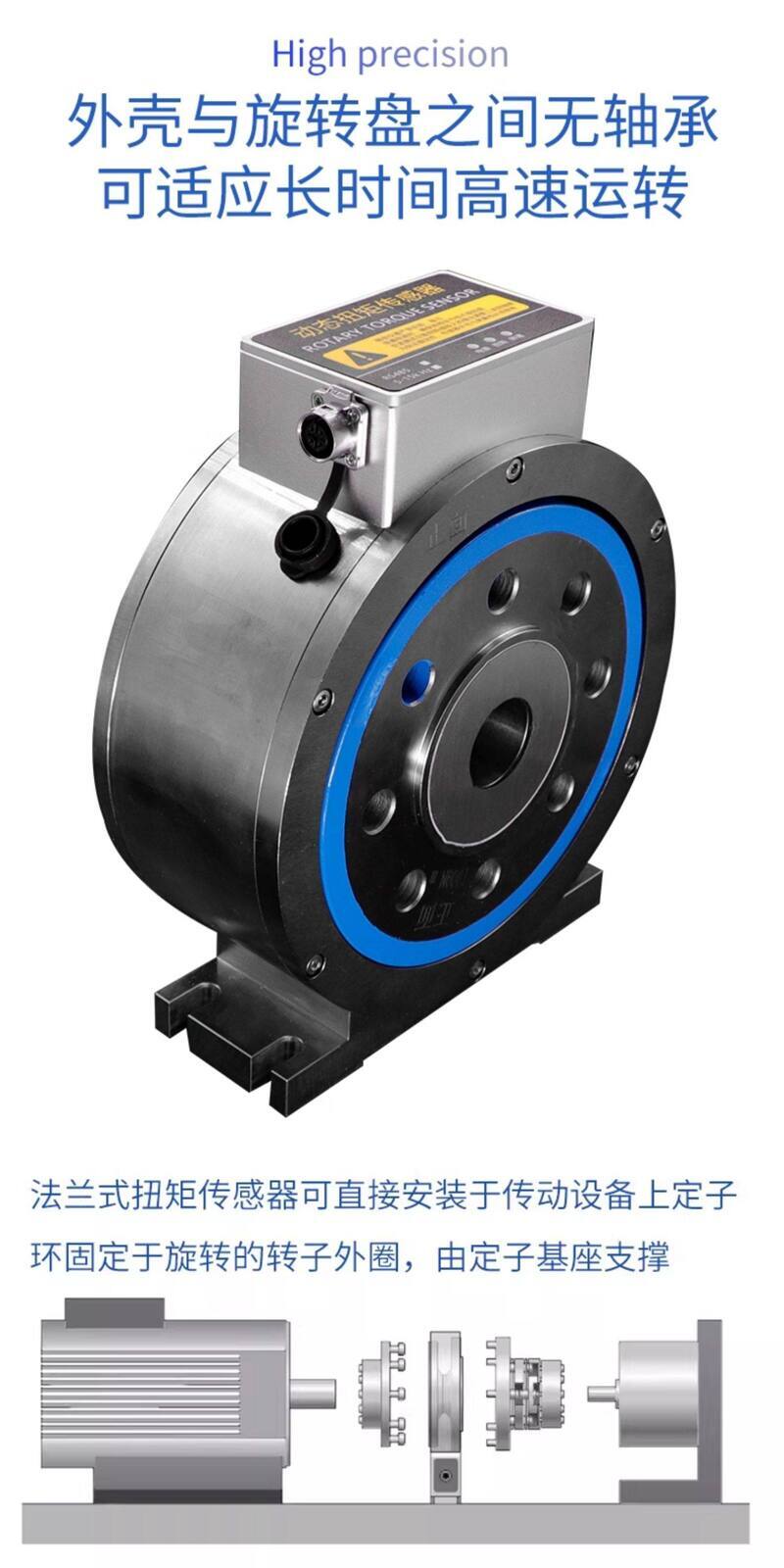

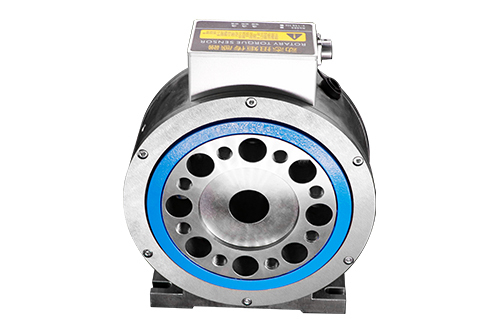

結構設計上，NJL-503采用緊湊式一體化封裝，外形尺寸經過精準優化，可適配空間受限的重載設備安裝場景。安裝方式兼容法蘭、鍵槽及螺紋連接等多種固定形式，螺紋接口支持M20×1.5、M14×1.5等標準規格，同時可根據客戶需求定制特殊螺紋，無需對原有重載設備進行大幅改造，即可快速集成安裝，大幅降低集成成本與周期。不銹鋼外殼搭配全密封工藝，不僅提升了設備抗沖擊能力，更能有效防護內部電路與應變片，適配長期重載連續運行工況。
關鍵技術參數：多維度適配個性化需求
NJL-503的參數配置充分覆蓋重載及復雜場景的測量需求，提供靈活的定制化選型空間。量程范圍覆蓋0~100Nm至0~5000Nm多檔規格，可精準匹配從中型設備到重型機械的扭矩測量需求；響應時間小于1ms，能快速捕捉重載工況下動態扭矩的瞬時變化，兼顧靜態測量的穩定性與動態測量的實時性，適配重載啟停、負載波動等復雜工況。
供電與信號輸出均采用工業通用標準，電源電壓兼容9~36VDC寬電壓范圍，其中電流輸出型負載電阻可達800Ω，電壓輸出型負載電阻大于50KΩ，適配各類工業重載設備的供電環境，功耗控制在合理范圍，避免重載場景下的能源損耗。信號輸出方式豐富，可根據場景需求選擇模擬信號或原始信號，能直接與數據采集儀、PLC、上位機系統對接，實現扭矩數據的實時顯示、存儲、分析與閉環控制，為重載設備智能化管控提供數據支撐。
316不銹鋼彈性軸具備極強的結構強度與抗疲勞性能，可承受200%F·S的瞬時過載沖擊，有效抵御重載工況下的突發載荷對設備的損壞，大幅提升使用安全性與使用壽命。全密封外殼搭配防腐處理，可在多塵、潮濕、弱腐蝕等復雜環境中穩定運行，介質溫度適應范圍擴展至-20~105℃，儲存溫度范圍為-40~85℃，適配惡劣環境下的長期存放與間歇式重載工作需求，無需頻繁維護，降低工業場景下的運維成本。
選型與應用：貫穿多行業的扭矩監測解決方案
NJL-503提供標準化選型與定制化服務，可根據測量量程、精度等級、信號類型、安裝接口及環境適配需求組合配置，精準匹配不同重載場景的個性化需求。例如，在重型汽車動力總成測試中，可選用高量程型號搭配4~20mA電流信號輸出，實現重載扭矩與轉速的協同采集，適配長距離信號傳輸與遠程測控；在化工設備傳動軸監測中，選擇防腐強化型型號搭配RS485數字信號輸出，抵御弱腐蝕環境干擾，實現扭矩數據的數字化分析與故障預警。

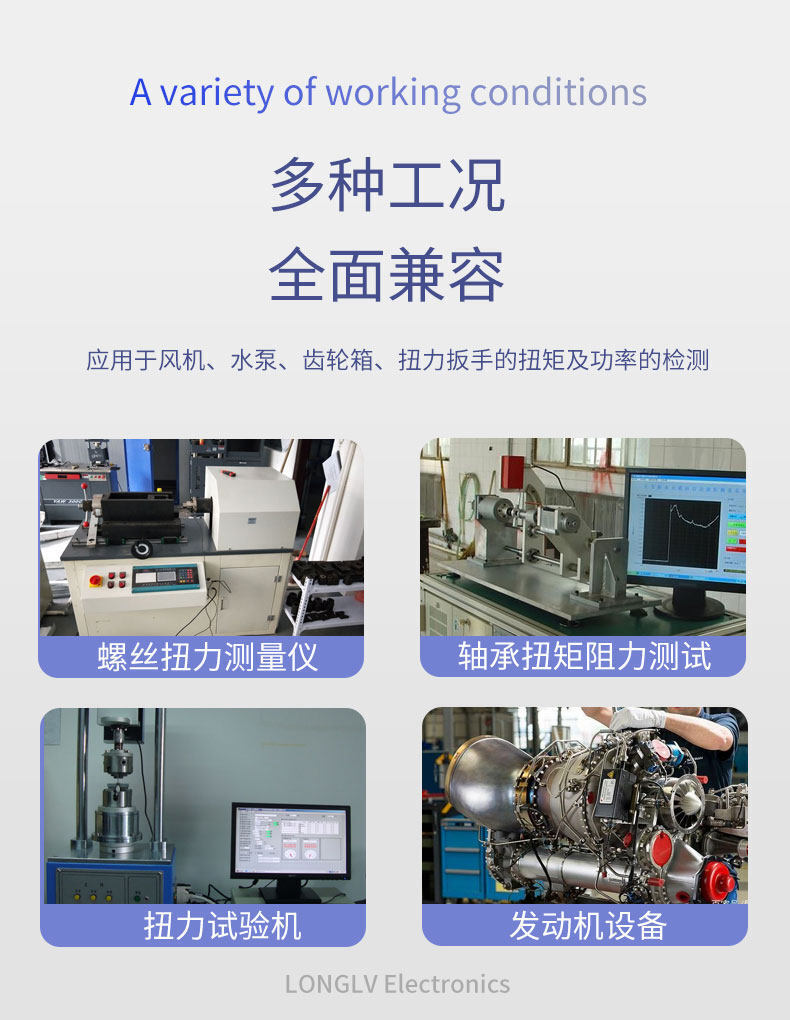

憑借重載適配與惡劣環境耐受能力，NJL-503已廣泛應用于多個核心工業領域：在重型機械行業，用于挖掘機、起重機等設備傳動軸的扭矩監測，保障重載作業安全；在汽車制造領域，適配重型卡車、工程車輛動力總成的扭矩測試，滿足重載動力系統的性能評估需求；在化工領域，用于耐腐蝕傳動軸的扭矩檢測，抵御弱腐蝕介質影響；同時還可應用于礦山機械、船舶推進系統、大型減速機性能測試等場景，成為重載及復雜工況下扭矩測量的優選設備。
