動態扭矩傳感器是如何實時測量旋轉扭矩的？

發布時間：2026-04-03
瀏覽次數：30
文章來源：http://www.confosin.cn

在工業自動化與機械研發場景中，扭矩作為旋轉機械的核心物理量，其精準、動態測量是保障設備效率、研發精度與運行安全的關鍵。傳統扭矩測量方案常面臨動態響應慢、信號干擾大、安裝適配性差、正反扭矩識別弱等痛點，難以滿足高速旋轉、動態工況監測的需求。

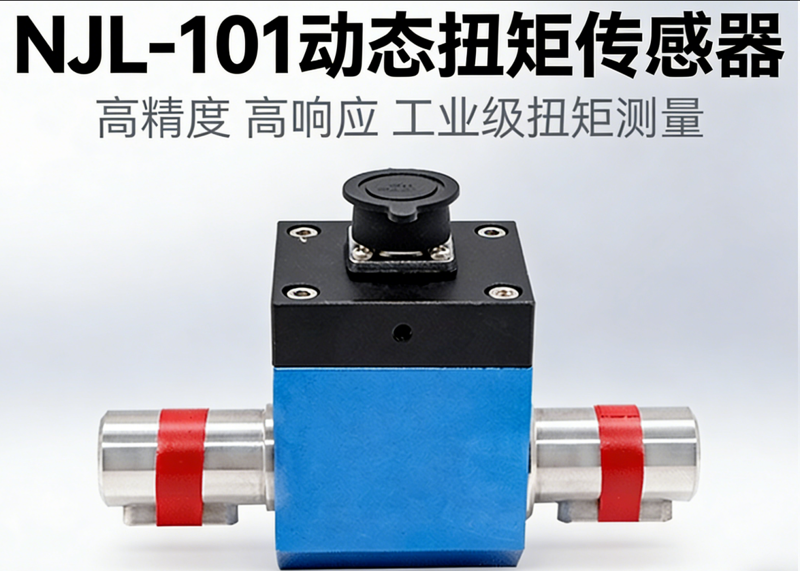

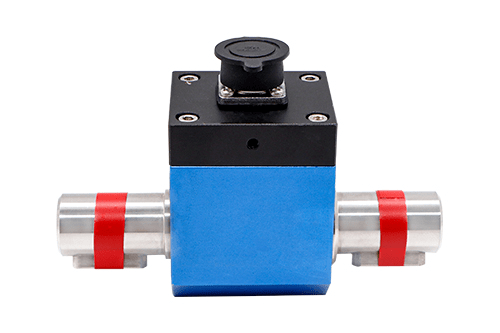

上海隆旅針對高速旋轉、動態扭矩監測、正反扭矩識別、高抗干擾、易安裝的測量需求，推出NJL-101 動態扭矩傳感器，采用非接觸式電磁耦合 + 全橋應變測量 + 寬溫補償一體化設計，專為0~100Nm 中小量程動態扭矩場景打造，聚焦高精度、快響應、強抗擾、易安裝、正反雙向、長壽命六大核心優勢，完美解決動態扭矩測量的行業難題，成為中小量程動態扭矩監測領域的優選方案。

一、核心工作原理：非接觸耦合 + 應變效應，動態扭矩精準轉換

依托電阻應變效應與非接觸式電磁耦合傳輸，實現旋轉狀態下扭矩從物理量到電信號的無損耗、高穩定轉換，適配各類高速旋轉動態扭矩監測需求。

應變受力轉換：傳感器彈性軸承受扭矩時產生微小剪切形變，高精密箔式應變片組成全橋惠斯通電橋，電阻隨形變線性變化，將扭矩信號轉化為毫伏級電壓信號，實現力電精準轉換。
非接觸信號傳輸：采用電磁感應耦合技術，旋轉端信號通過初級線圈耦合至固定端次級線圈，無機械接觸、無磨損，支持高速長時間運轉，同時避免導線纏繞問題。
信號調理與輸出：內置寬溫域溫度補償模塊，抵消環境溫度波動誤差；輸出1.0~1.5mV/V 模擬信號，可轉換為4~20mA、0~5V、0~10VDC工業標準信號，直接對接 PLC、工控機、數據采集卡，實現動態扭矩實時監測、功率計算與超限報警。
正反扭矩識別：電路設計支持正反轉扭矩信號雙向輸出，無需反復調零，精準識別旋轉方向與扭矩大小，適配正反轉工況設備監測。

二、核心產品特性：動態扭矩專用，精準適配高速旋轉全場景

定位中小量程動態扭矩專用傳感器，核心圍繞 “高精度、快響應、強抗擾、易安裝、正反雙向、長壽命” 六大優勢設計，精準填補 0~100Nm 動態扭矩測量市場空白，相比普通扭矩傳感器，動態適配性更強、穩定性更好、安裝更便捷。

1. 非接觸設計，高速運轉無磨損

采用電磁耦合非接觸傳輸，無機械滑環、無接觸磨損，可支持高速長時間運轉，適配高轉速旋轉工況；同時避免導線纏繞風險，使用壽命遠超接觸式傳感器，降低維護成本。

2. 高精度應變傳感，動態扭矩精準捕捉

采用高剛性不銹鋼彈性軸，剪切受力均勻；搭配高精密箔式應變片 + 全橋惠斯通電橋，非線性誤差≤±0.1% F.S.，滯后誤差≤±0.05% F.S.，重復性誤差≤±0.05% F.S.，可精準捕捉動態扭矩微小波動，滿足研發級精度需求。

3. 寬量程覆蓋，適配多類動態場景

標準量程覆蓋0~0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm，全量程覆蓋微小扭矩到中量程動態扭矩，適配實驗室研發、小型電機檢測、精密機械監測等多場景，無需多型號切換。

4. 強抗干擾設計，信號傳輸穩定

內置數字濾波 + 電磁屏蔽結構，絕緣電阻≥2000MΩ/100VDC；有效抵御工業車間電機、變頻器、PLC 等設備的電磁干擾，動態扭矩信號傳輸無衰減、無失真，確保高速工況下數據實時可靠。

5. 正反雙向識別，適配正反轉工況

電路系統支持正反轉扭矩雙向測量，無需額外配置換向模塊，可同時輸出扭矩值與旋轉方向，適配電機正反轉測試、往復旋轉設備監測等場景，簡化系統設計。

6. 便捷安裝設計，適配多種軸系

兩端采用標準鍵連接，搭配法蘭 / 軸裝兩種安裝方式，適配不同軸徑的旋轉機械；安裝流程簡化為 “對接軸→固定安裝→接線調試”，無需復雜加工，安裝效率提升 50% 以上。

7. 寬溫域補償，惡劣環境適配

內置 **-10℃~+60℃寬溫域溫度補償 **，零點溫度漂移≤±0.1%F.S./10℃，溫度靈敏度漂移≤0.03%F.S./10℃；可在 - 20℃~+65℃寬溫環境下穩定工作，適配車間、實驗室等多溫度場景，長期運行無信號漂移。

8. 強過載保護，設備安全無憂

內置120% F.S. 安全過載保護結構，可承受瞬時扭矩沖擊，避免傳感器因過載損壞；適配啟停頻繁、扭矩波動大的設備，從硬件層面保障測量安全與設備壽命。

三、核心技術參數表

參數項目	技術指標	參數項目	技術指標
測量物理量	動態扭矩、轉速（可選）、功率（計算）	輸出靈敏度	1.0~1.5mV/V；4~20mA；0~5/0~10VDC
標準量程	0~0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm	輸入 / 輸出阻抗	750±10Ω；700±5Ω
綜合精度	±0.1/±0.3/±0.5% F?S（線性 + 重復性 + 滯后）	激勵電壓	5~15VDC（推薦 10VDC）
非線性誤差	≤±0.1%F.S.	工作溫度范圍	-20~+65℃
滯后誤差	≤±0.05%F.S.	溫度補償范圍	-10~+60℃
重復性誤差	≤±0.05%F.S.	安全過載	120%F.S.
零點溫度漂移	≤±0.1%F.S./10℃	絕緣電阻	≥2000MΩ/100VDC
溫度靈敏度漂移	≤0.03%F.S./10℃	電氣連接	紅 E+、黑 E-、綠 S+、白 S-
材質	不銹鋼彈性體 + 鋁合金殼體	安裝方式	鍵連接、軸裝 / 法蘭裝

四、典型應用場景，覆蓋動態扭矩監測全領域

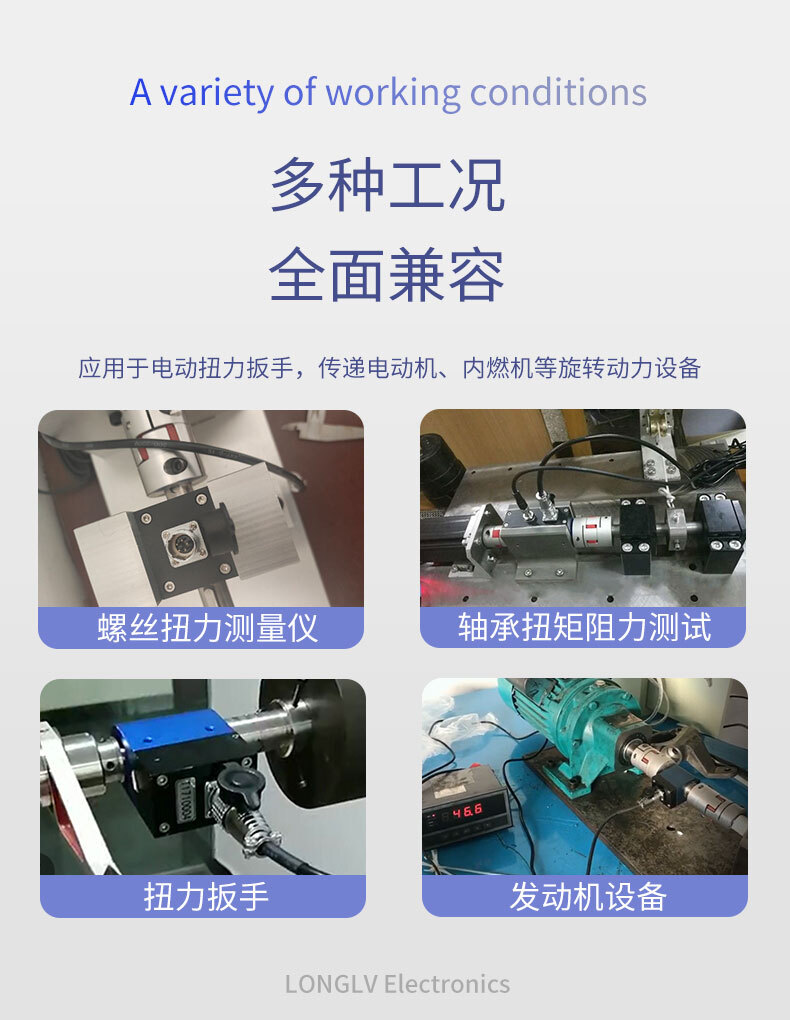

NJL-106動態扭矩傳感器_03

憑借動態響應快、正反雙向、高抗擾、易安裝的核心優勢，完美適配各類中小量程動態扭矩監測場景，廣泛應用于研發測試、工業自動化、交通裝備、精密機械、科研實驗等核心領域，成為機械生產線扭矩精準管控的核心傳感部件。

1. 研發測試場景

用于電機、內燃機、小型動力設備的動態扭矩標定、效率測試、功率計算；精準捕捉啟動、加速、減速等動態工況下的扭矩變化，為產品研發提供精準數據支撐，適配實驗室研發檢測中心。

2. 工業自動化場景

應用于風機、水泵、齒輪箱的動態扭矩監測，實時反饋設備運行負載，預判故障風險；適配流水線動力設備、自動化生產線旋轉部件，實現設備健康狀態實時監控，降低非計劃停機。

3. 精密機械場景

用于電動扭力扳手、精密擰緊設備的扭矩校準與動態監測，確保擰緊精度；適配醫療器械、精密工具制造，保障產品裝配質量與設備使用壽命。

4. 交通裝備場景

應用于汽車、軌道交通、船舶的小型動力部件扭矩測試，如電機、傳動系統動態扭矩監測；適配交通裝備研發與檢測，保障設備運行安全與可靠性。

5. 科研實驗場景

用于高校實驗室、科研院所的動態扭矩教學與實驗，適配旋轉機械原理教學、微小扭矩測量實驗；支持高速旋轉、正反扭矩等實驗需求，助力科研教學開展。

6. 其他場景

適配污水處理系統動力設備、流程工業旋轉機械的動態扭矩監測，實時掌握設備運行狀態，保障生產安全與效率。
