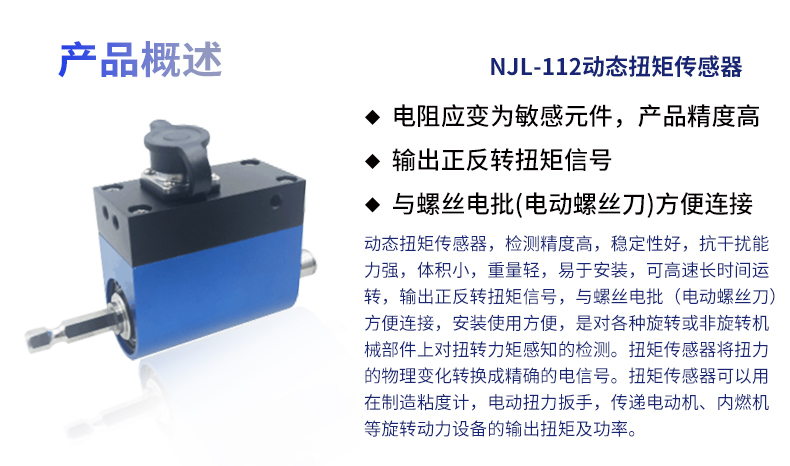

核心工作原理：應變電測技術賦能精準感知
NJL-112基于行業成熟的應變電測技術構建測量鏈路，兼具測量精度與結構可靠性，是應變式扭矩傳感器的典型應用代表。其核心部件為定制化合金彈性軸，該彈性軸采用高強度合金材料打造，兼具優良的彈性恢復性能與結構強度，可在承受扭矩作用時產生微小且可逆的扭轉形變，同時有效避免長期使用后的形變殘留。彈性軸表面粘貼高精度箔式應變片，當軸體受扭變形時，應變片同步發生形變，利用金屬應變效應實現電阻值的線性變化——拉伸區域應變片電阻增大，壓縮區域電阻減小，從而將機械扭矩轉化為可捕捉的電阻變化信號。
為提升測量精度與抗干擾能力，NJL-112采用惠斯通電橋全橋布局，將四片應變片按特定角度粘貼并組成測量電橋。無扭矩作用時，電橋處于平衡狀態，輸出電壓為零；當彈性軸承受扭矩產生形變后，兩組應變片分別處于拉伸與壓縮狀態，形成穩定的電阻差值，使電橋失衡并輸出與扭矩大小成正比的毫伏級微弱電壓信號。相較于半橋布局，全橋設計不僅能提升測量靈敏度，還可有效抵消溫度變化對測量結果的影響，為后續信號處理奠定基礎。該設計無需復雜的非接觸傳輸結構，通過標準化接線實現信號輸出，兼顧安裝便捷性與運行穩定性，適配中低速旋轉及靜態扭矩測量場景。
微弱電壓信號經傳感器內部放大、濾波及溫度補償電路處理后，可輸出工業通用的標準信號，包括4~20mA電流信號、0~5V/10V電壓信號及mV/V原始信號，適配不同數據采集與控制系統需求。同時，NJL-112可根據場景需求集成轉速采集功能，實現扭矩與轉速的協同監測，通過扭矩與轉速數據可直接計算功率值，為設備性能評估提供完整的數據支撐，廣泛適配各類動態與靜態扭矩測量工況。
產品特性：兼顧精度、穩定性與場景適配性
NJL-112的核心競爭力源于應變式技術的成熟應用與場景化結構優化，在精度、穩定性與性價比上形成多重優勢。相較于非接觸式傳感器，其結構設計簡潔緊湊，無復雜的線圈與耦合部件，不僅體積更小、安裝更便捷，還能有效降低設備成本，適配對成本敏感的批量應用場景。同時，高強度合金彈性軸搭配優質應變片，使其具備良好的耐磨性與抗沖擊能力，無摩擦損耗問題，使用壽命大幅延長，可適應長期連續運行的工業工況。
在測量性能上，NJL-112展現出優異的精度表現，綜合精度可達±0.1%F·S~±0.2%F·S，非線性、重復性及回差均控制在嚴苛范圍內，能精準捕捉微小扭矩變化。設備內置完善的溫度補償電路，可有效抵消-20~60℃工作溫度范圍內的溫度波動影響，零點與靈敏度溫度系數低，確保在不同環境條件下的測量穩定性。此外，其信號抗干擾能力強，通過屏蔽線設計與電路優化，可有效抵御工業現場電磁干擾，保障信號傳輸?shù)姆€(wěn)定性與準確性。

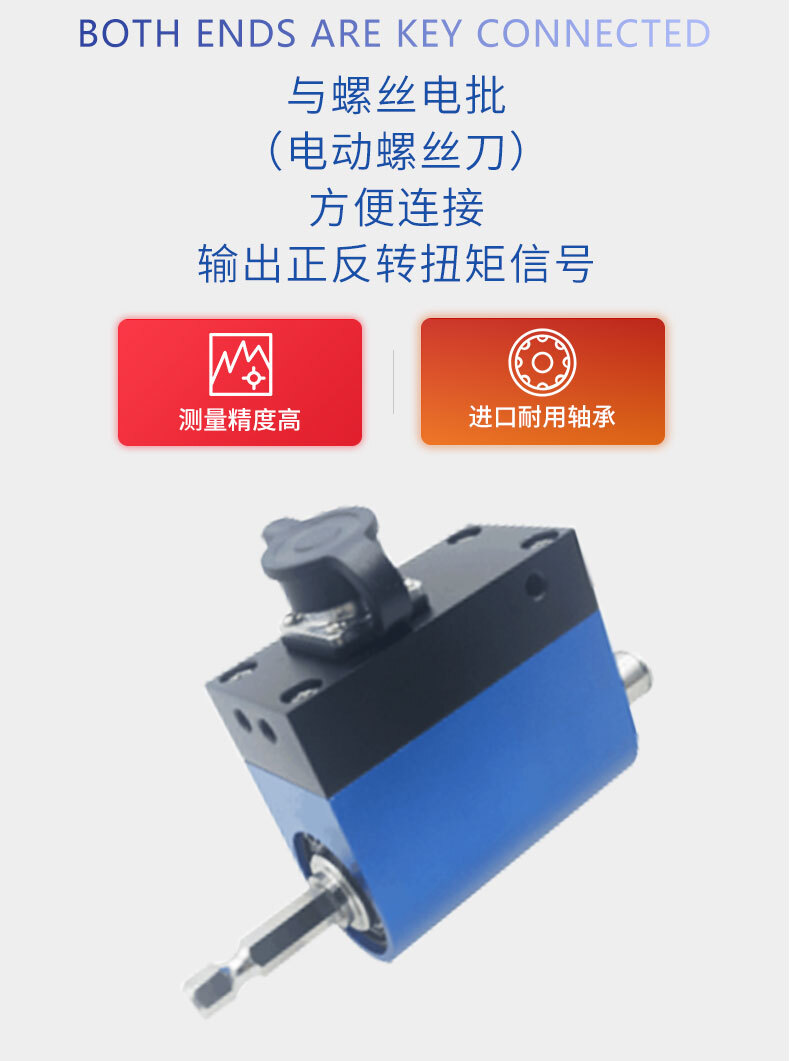

結構設計上，NJL-112采用一體化密封外殼，防護等級可達IP65，可有效抵御多塵、潮濕等復雜工業環境的侵蝕，適配車間、實驗室等多種場景使用。其安裝方式兼容法蘭、鍵槽等多種固定形式，可快速集成到各類旋轉傳動系統與測試設備中，無需對原有設備進行大幅改造，大幅降低集成成本與周期，兼顧實用性與靈活性。
關鍵技術參數：多維度適配個性化需求
NJL-305A的參數配置充分覆蓋不同行業的測量需求，提供靈活的定制化選型空間。量程范圍覆蓋0~1Nm至0~1000Nm多檔規格，可精準匹配從微型電機測試到中型工業設備扭矩監測的各類需求；頻率響應速度可達5ms，能快速捕捉動態扭矩的瞬時變化，兼顧靜態測量的穩定性與動態測量的實時性，適配多類工況場景。
供電與信號輸出均采用工業通用標準，電源電壓兼容12V~24VDC，部分型號支持220V AC供電，功耗小于7VA，適配各類工業與實驗室供電環境；信號輸出方式豐富，包括模擬信號（4~20mA、0~5V/10V）、mV/V原始信號及數字信號（RS485），可直接與數據采集儀、PLC、上位機系統對接，實現數據實時顯示、存儲與控制。轉速測量范圍支持0~5000RPM，滿足中低速旋轉設備的協同測量需求，為功率計算、性能評估提供完整數據。
合金彈性軸兼具高強度與優良彈性恢復性能，可承受150%F·S的瞬時過載沖擊，有效避免突發載荷對設備的損壞，提升使用安全性。一體化密封外殼搭配防腐處理，可在多塵、潮濕等復雜環境中穩定運行，儲存溫度范圍擴展至-40~80℃，適配惡劣環境下的長期存放與間歇式工作需求，無需頻繁維護。
選型與應用：貫穿多行業的扭矩監測解決方案
NJL-112提供標準化選型與定制化服務，可根據測量量程、精度等級、信號類型及供電需求組合配置，精準匹配不同場景的個性化需求。例如，在實驗室電機性能測試中，可選用±0.1%F·S高精度型號搭配RS485數字信號輸出，實現扭矩數據的高精度采集與數字化分析；在汽車零部件生產線中，選擇4~20mA電流信號輸出，配合PLC實現零部件裝配扭矩的實時監測與閉環控制，避免過擰或欠擰導致的產品故障。

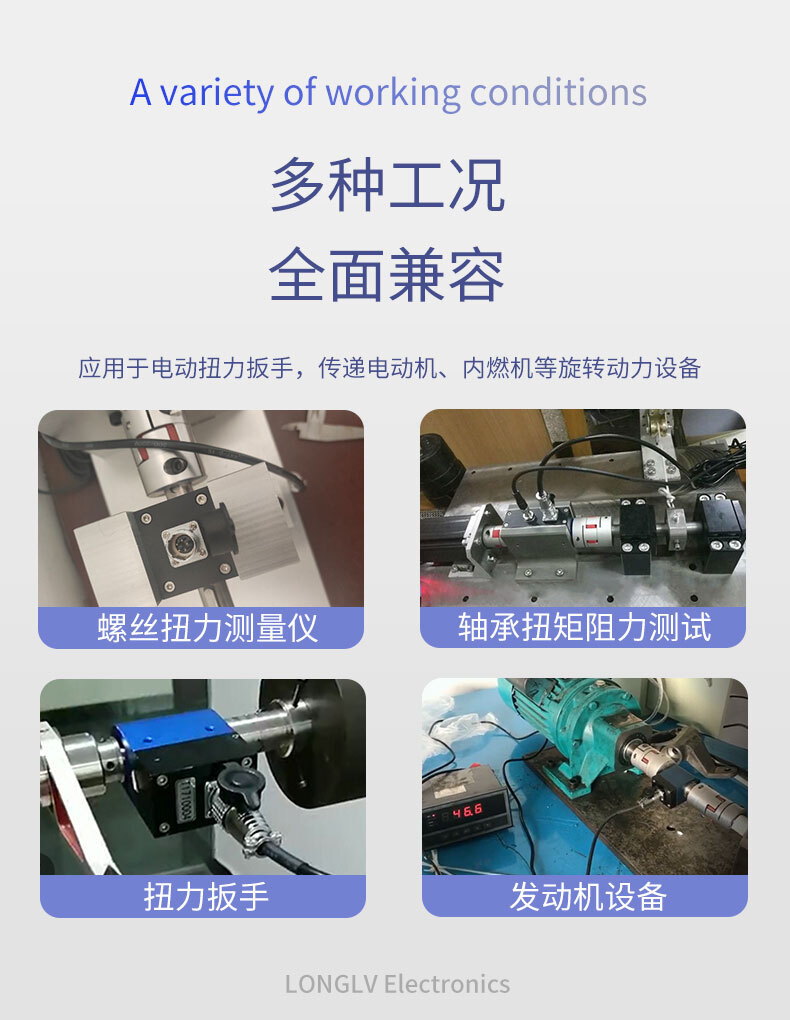

憑借優異的綜合性能與高性價比，NJL-112已廣泛應用于多個核心領域：在電機制造行業，用于各類中小型電機的輸出扭矩測試，保障電機性能一致性；在汽車零部件領域，適配傳動軸、轉向器等部件的扭矩檢測，滿足汽車制造的嚴苛質量標準；在工業自動化領域，集成于扭力扳手、擰緊機等設備，實現裝配過程扭矩精準控制；同時還可應用于實驗室科研測試、醫療器械、減速機性能檢測等場景，成為兼顧精度與實用性的扭矩測量優選設備。
