核心工作原理：非接觸設計賦能動態精準測量
NJL-305A基于應變式傳感原理與非接觸信號傳輸技術，構建起高效穩定的扭矩測量鏈路，既保留了應變式傳感器的高精度特性，又突破了傳統接觸式測量的轉速局限。其核心組件為17-4PH不銹鋼彈性軸，當扭矩作用于彈性軸時，軸體發生微小扭轉形變，粘貼于軸表面的高精度箔式應變片隨之同步形變，利用金屬應變效應實現電阻值的線性變化——拉伸區域應變片電阻增大，壓縮區域電阻減小。
應變片按惠斯通電橋結構布局，無扭矩作用時電橋處于平衡狀態，輸出電壓為零；當彈性軸受扭變形后，電橋失衡并輸出與扭矩大小成正比的微弱電壓信號。與傳統接觸式傳感器不同，NJL-305A采用兩組帶間隙的環形變壓器實現非接觸式能源輸入與信號輸出，靜止端的初級線圈將電能傳遞至旋轉端的次級線圈，為軸上電路供電，同時將應變信號無接觸傳輸至接收端，徹底消除了接觸摩擦對測量精度的影響，也避免了磨損問題，適配長期高速旋轉工況。

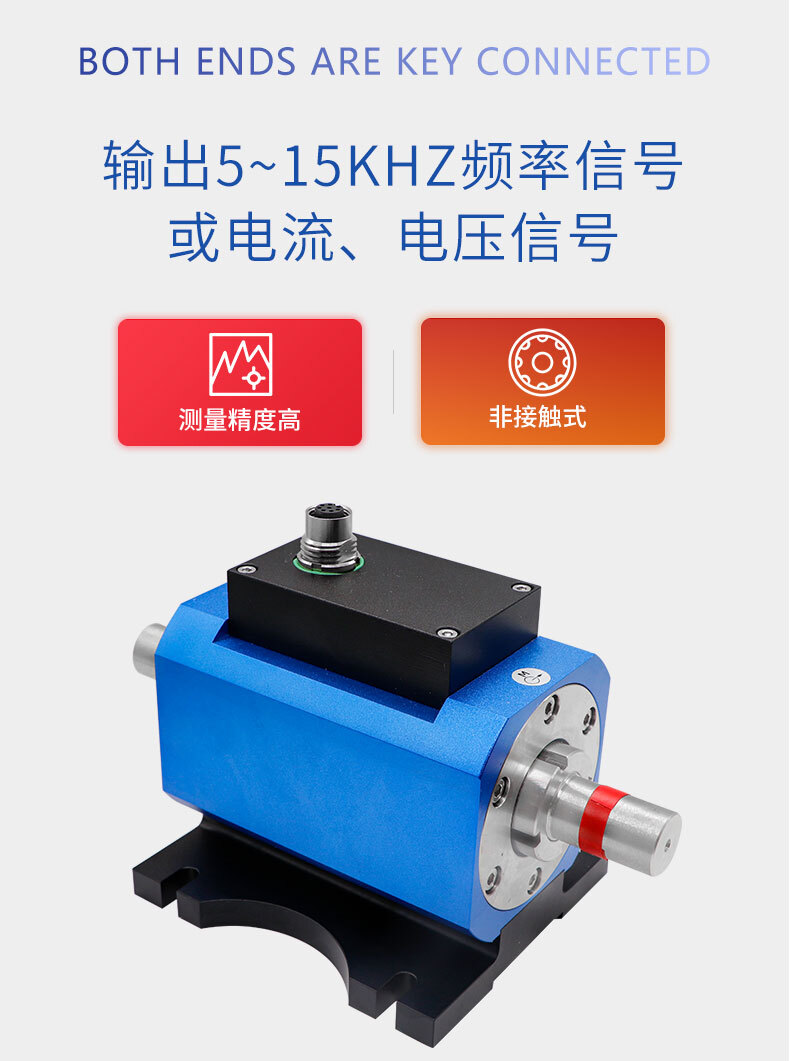

微弱信號經內部放大、濾波及信號轉換處理后，可輸出5~15kHz頻率信號、4~20mA電流信號或0~10V電壓信號等多種標準信號，同時可同步采集轉速信號，實現扭矩與轉速的協同監測，為功率計算等場景提供完整數據支撐。
產品特性：兼顧精度、穩定性與場景適配性

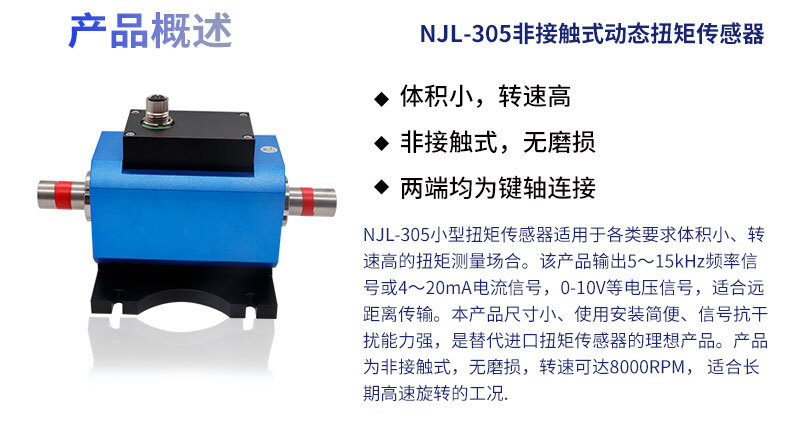

NJL-305A的核心競爭力源于非接觸設計與精細化結構優化的深度融合，在測量性能與工況適配能力上實現雙重突破。非接觸式傳輸方式從根本上解決了接觸式傳感器轉速受限、易磨損、維護成本高的痛點，其最高轉速可達12000RPM（可根據需求定制），且無摩擦損耗，使用壽命大幅延長，尤其適合長期連續運行的旋轉機械。
在測量精度方面，該傳感器表現卓越，綜合精度可根據需求選擇±0.1%F·S、±0.25%F·S或±0.5%F·S等級，非線性、重復性及回差均控制在±0.1%F·S以內，零點時漂與溫漂僅為±0.2%F·S，配合完善的溫度補償電路，可在-20~50℃的工作溫度范圍內保持測量穩定性，有效抵御環境溫度變化對精度的影響。

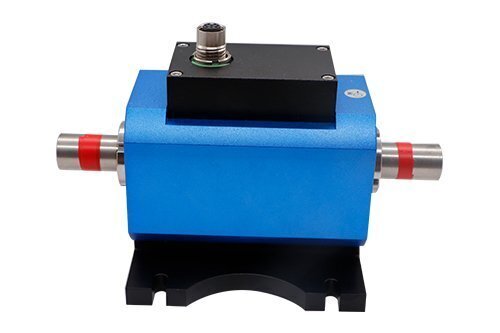

產品采用鋁合金外殼設計，兼顧輕量化與防護性能，體積小巧且安裝簡便，可快速集成到各類旋轉傳動系統中，無需對原有設備進行大幅改造。同時，其信號抗干擾能力強，支持遠距離信號傳輸，在復雜工業電磁環境中仍能保持信號穩定，適配各類嚴苛工況。
關鍵技術參數：多維度適配個性化需求
NJL-305A的參數配置充分覆蓋不同行業的測量需求，提供靈活的定制化選型空間。量程范圍覆蓋0~5Nm至0~500Nm多檔規格，可精準匹配從微型電機到大型工業設備的扭矩測量需求；頻率響應速度默認5ms，支持2ms（中速）、1ms（高速）定制，能快速捕捉動態扭矩的瞬時變化，適配高頻動態測量場景。
供電與信號輸出均采用工業通用標準，電源電壓兼容9-32VDC，適配各類工業供電環境；信號輸出方式豐富，包括模擬信號（4~20mA、0~5V/10V等）、頻率信號（5~15kHz）及數字信號（RS485、RS232、CAN），可直接與數據采集儀、PLC、上位機系統對接，實現數據實時顯示、存儲與控制。轉速信號支持60脈沖/轉輸出及4~20mA、0~5V/10V可選，轉速范圍可根據需求定制0-100至0-12000RPM，滿足不同轉速場景的協同測量需求。
17-4PH不銹鋼彈性軸兼具高強度與優良彈性恢復性能，能承受瞬時過載沖擊，配合鋁合金外殼的防護設計，可在多塵、潮濕等工業環境中穩定運行，儲存溫度范圍擴展至-40~70℃，適配惡劣環境下的長期存放與使用。
選型與應用：貫穿多行業的扭矩監測解決方案
NJL-305A提供標準化選型與定制化服務，可根據測量量程、精度等級、轉速范圍、信號類型及供電需求組合配置，精準匹配不同場景的個性化需求。例如，在高精度電機臺架測試中，可選用±0.1%F·S精度等級搭配RS485數字信號輸出，實現扭矩、轉速數據的高精度采集與數字化傳輸；在工業擰緊裝配線中，選擇4~20mA電流信號輸出，配合PLC實現扭矩實時反饋與裝配精度控制，避免過擰或欠擰問題。

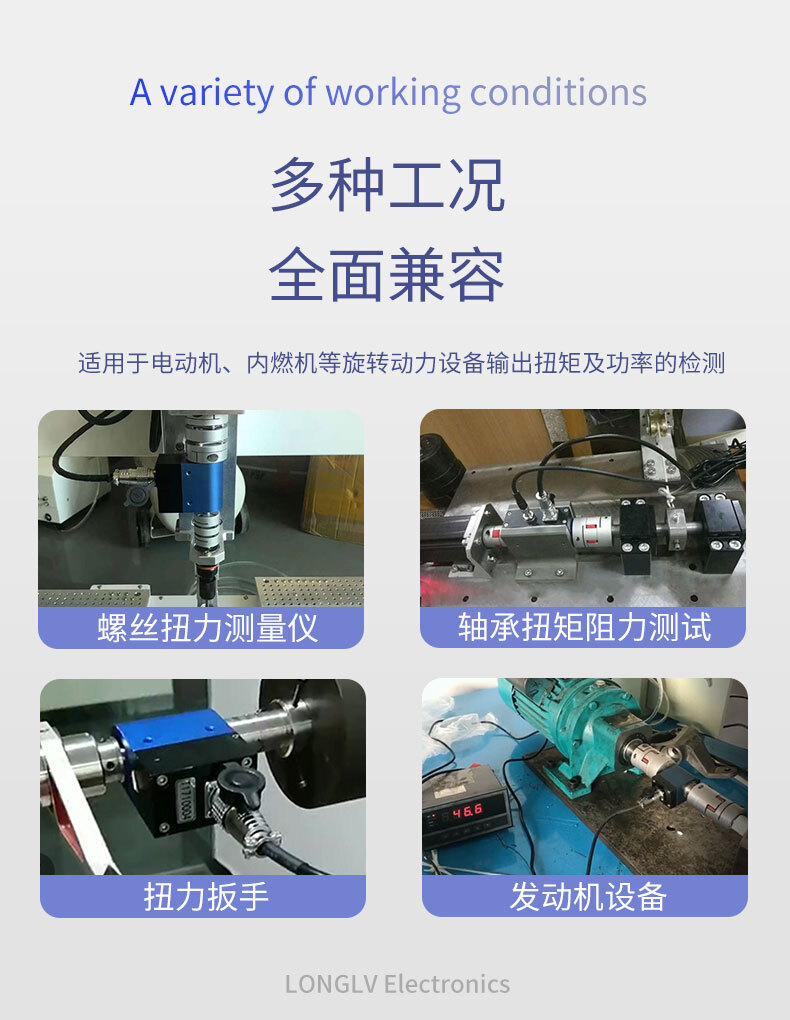

憑借優異的綜合性能，NJL-305A已廣泛應用于多個核心領域：在汽車制造行業，用于發動機傳動軸、變速箱的扭矩與轉速協同測試，優化動力傳輸效率；在電機生產領域，適配各類電機的動態扭矩監測，保障電機輸出性能穩定性；在工業自動化領域，集成于扭力扳手、螺絲機等設備，實現裝配過程扭矩精準控制；同時還可應用于粘度計制造、船舶推進系統、工程機械等場景，成為替代進口產品的理想選擇。
