一、核心工作原理：環形應變傳感+抗偏載設計，破解螺栓預緊力精準測量難題
LCZ-115A螺栓預緊力傳感器的核心工作邏輯是“應變采集+信號轉換+穩定輸出”，區別于同系列其他型號的結構設計，其核心優勢在于采用環形緊湊結構，搭配高精度應變片與抗偏載優化設計，專注于各類螺栓預緊力的靜態與動態測量，無需復雜安裝，兼顧高靈敏度、強穩定性與便捷操作性，適配多種規格螺栓，量程覆蓋50~5000KG（可按需定制），廣泛應用于萬能材料試驗機、料斗秤、吊鉤秤、包裝秤、皮帶秤、插拔力測試儀等自動化設備。

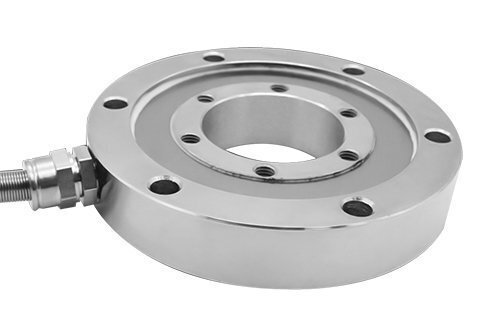

LCZ-115A的核心亮點是**環形緊湊結構+高精度應變傳感+抗偏載優化**，采用進口高精度應變片，經精密粘貼、標定與封裝處理，應變片可精準捕捉螺栓預緊力產生的微小彈性形變——當螺栓施加預緊力時，環形傳感器隨螺栓同步受力，應變片將這一力學形變轉化為微弱電信號，輸出靈敏度達2.0±10%mV/V，響應頻率高達10kHz，反應靈敏，可精準捕捉瞬時預緊力變化，相較于傳統傳感器，其測量穩定性與響應速度均有顯著提升。同時，設備采用低外形環形結構設計，結構緊湊、體積小巧，可直接套裝在螺栓頭部與螺母之間，無需對螺栓進行鉆孔、焊接等加工，不破壞螺栓結構完整性，安裝便捷且不影響設備正常運行，適配狹小安裝空間。此外，設備具備優異的抗偏載性能，可有效抵消螺栓擰緊過程中產生的偏心力，避免偏載導致的測量誤差，搭配溫度補償技術，有效抵消環境溫度波動對測量精度的影響，確保數據
穩定可靠。
工作時，將LCZ-115A螺栓預緊力傳感器環形套裝在目標螺栓的頭部與螺母之間，擰緊螺母施加預緊力，螺栓產生的軸向預緊力傳遞至環形傳感器，使傳感器內部的應變片發生與預緊力成正比的微小彈性形變；應變片將形變信號轉化為微弱電信號，經內部信號調理模塊進行低噪聲放大、線性校正與溫度補償處理，有效抵消環境溫度波動（-20~80℃）、機械振動、偏載干擾對測量精度的影響，將螺栓預緊力這一力學物理量，精準轉化為mV/V標準信號，可通過外加變送模塊切換為4~20mA、0~5V、0~10V等工業通用標準信號。標準信號可直接與PLC、數據采集儀、上位機系統對接，實現螺栓預緊力數據的實時顯示、遠程監測、數據記錄與異常報警；當預緊力超出設定閾值時，系統可立即觸發警報并停止相關操作，避免因預緊力異常導致的設備故障。同時，設備具備優異的長期穩定性，30分鐘蠕變僅為0.1%F.S.，無需頻繁校準，大幅降低運維成本。
二、產品核心特性：緊湊靈敏+穩定適配，適配多場景螺栓監測需求
LCZ-115A的核心競爭力源于環形緊湊結構、高精度應變傳感技術與抗偏載優化設計，在螺栓預緊力測量精度、結構緊湊性、抗偏載能力、穩定性、適配性、操作便捷性等方面形成多重優勢，完美解決傳統螺栓預緊力監測方法誤差大、安裝繁瑣、抗偏載弱、響應遲緩的痛點，兼顧實用性、可靠性與兼容性，適配工業自動化、精密制造、計量檢測、工程機械等多個行業的螺栓預緊力監測工況。

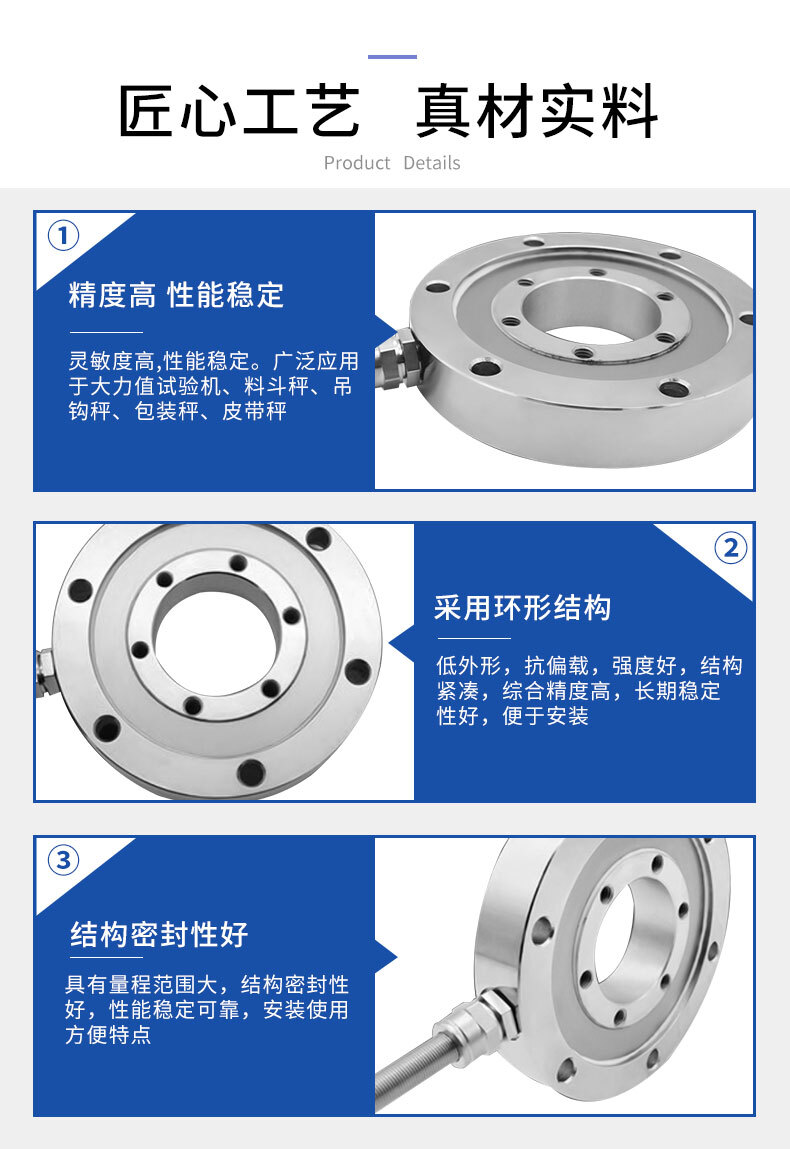

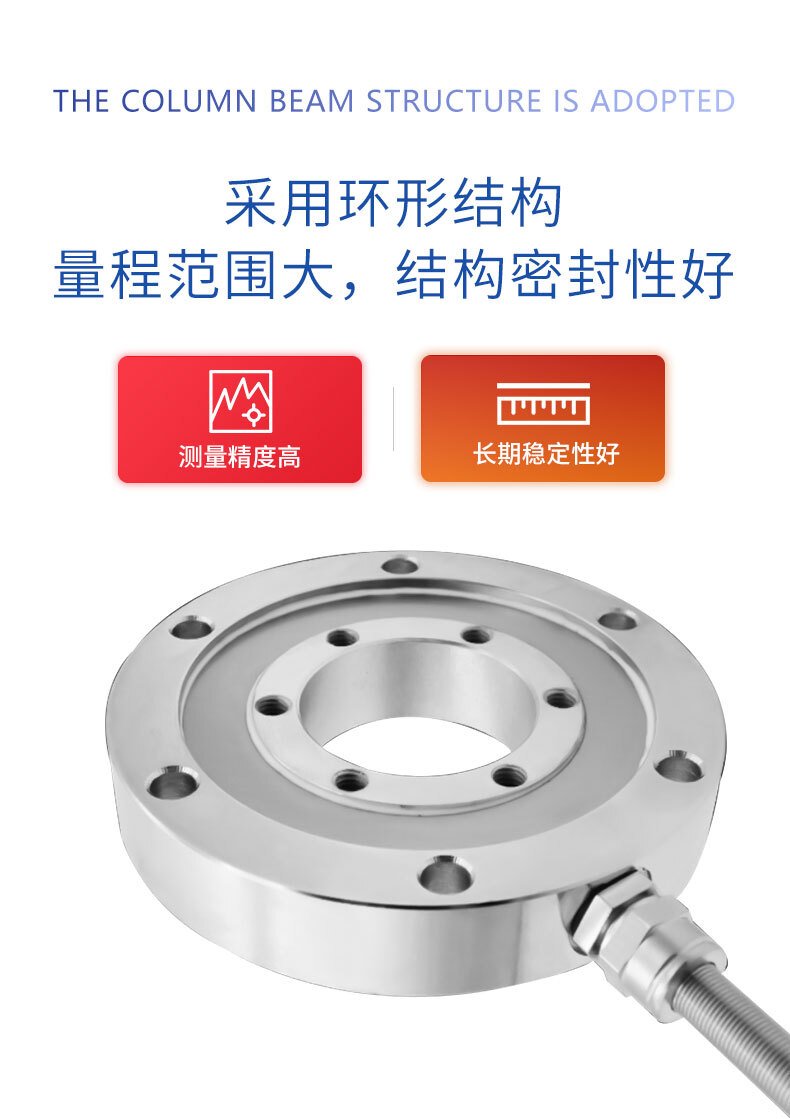

1. 環形緊湊設計，安裝便捷適配性強：采用低外形環形結構，結構緊湊、體積小巧，低外形設計可適配狹小安裝空間，無需復雜安裝流程，可直接套裝在螺栓頭部與螺母之間，無損安裝不破壞螺栓結構，適配多種規格螺栓，無需更換設備即可滿足不同場景測量需求。整體結構強度好，便于批量安裝與維護，大幅提升工作效率。
2. 高精度應變傳感，響應靈敏精準度高：采用進口高精度應變片，輸出靈敏度達2.0±10%mV/V，綜合精度（線性+重復性+遲滯）達±0.5%F.S.，重復性與滯后均低至0.3%F.S.，能精準捕捉50~5000KG范圍內的螺栓預緊力變化，可精準監測瞬時預緊力波動與微小衰減。響應頻率高達10kHz，反應靈敏，可適配動態預緊力監測場景，徹底解決普通監測設備響應遲緩、測量失真的難題。
3. 抗偏載性能優異，測量穩定性強：采用抗偏載優化設計，可有效抵消螺栓擰緊過程中產生的偏心力，避免偏載導致的測量誤差，確保預緊力數據精準穩定。搭配溫度補償技術，溫度靈敏度漂移與零點溫度漂移均低至0.05%F.S./10℃，可有效抵消環境溫度波動對測量精度的影響，在-20~80℃工作溫度范圍內保持穩定輸出。同時具備優異的抗震性，可適應工業現場振動環境，避免振動導致的數據波動。
4. 長期穩定性好，運維成本低：應變片經特殊封裝處理，具備優異的長期穩定性，30分鐘蠕變僅為0.1%F.S.，無需頻繁校準與維護，大幅降低人工運維成本。設備絕緣電阻≥5000MΩ/100VDC，絕緣性能優異，可有效避免漏電隱患，延長設備使用壽命。
5. 材質優良耐用，適配復雜工況：主體采用不銹鋼或合金鋼材質（可按需選擇），具備優異的抗壓、抗疲勞、耐腐蝕性能，可適配多塵、潮濕等復雜工業現場。防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕，確保設備長期穩定運行，適配戶外、車間等多種復雜工況。
6. 信號輸出靈活，兼容性強：默認輸出2.0±10%mV/V信號，可通過外加變送模塊切換為4~20mA、0~5V、0~10V等工業通用標準信號，可直接與PLC、數據采集儀、上位機系統無縫對接，實現螺栓預緊力數據的實時監測、記錄與自動化控制。電纜線規格為Φ5x2m（可定制3m），線纜極限拉力達10kg，信號傳輸穩定，適配不同現場布局需求。
7. 安全過載能力強，使用壽命長：安全過載可達120%，極限過載達150%，可有效抵御螺栓擰緊過程中的瞬時沖擊力，避免設備核心元件損壞，延長設備使用壽命。供電電壓為5~10V，功耗低，適配多種工業供電場景，使用便捷。
三、核心技術參數
- 測量物理量：螺栓預緊力（軸向力）
- 測量范圍：50~5000KG（可按需定制）
- 綜合精度：±0.5%F.S.（線性+重復性+遲滯）
- 輸出靈敏度：2.0±10%mV/V（可外加變送模塊切換為4~20mA、0~5V、0~10V）
- 供電電壓：5~10V
- 工作溫度范圍：-20~80℃
- 環境溫度：-20~85℃
- 溫度靈敏度漂移：0.05%F.S./10℃
- 零點溫度漂移：0.05%F.S./10℃
- 重復性：≤0.3%F.S.
- 滯后：≤0.3%F.S.
- 蠕變（30分鐘）：≤0.1%F.S.
- 響應頻率：10kHz
- 防護等級：IP65
- 絕緣電阻：≥5000MΩ/100VDC
- 結構材質：不銹鋼或合金鋼
- 電氣接口：電纜線連接，規格Φ5x2m（可定制3m）
- 線纜極限拉力：10kg
- 安全過載：120%
- 極限過載：150%
- 安裝方式：環形套裝式無損安裝（螺栓頭部與螺母之間）
- 質保期限：3年
四、典型應用場景及實操案例

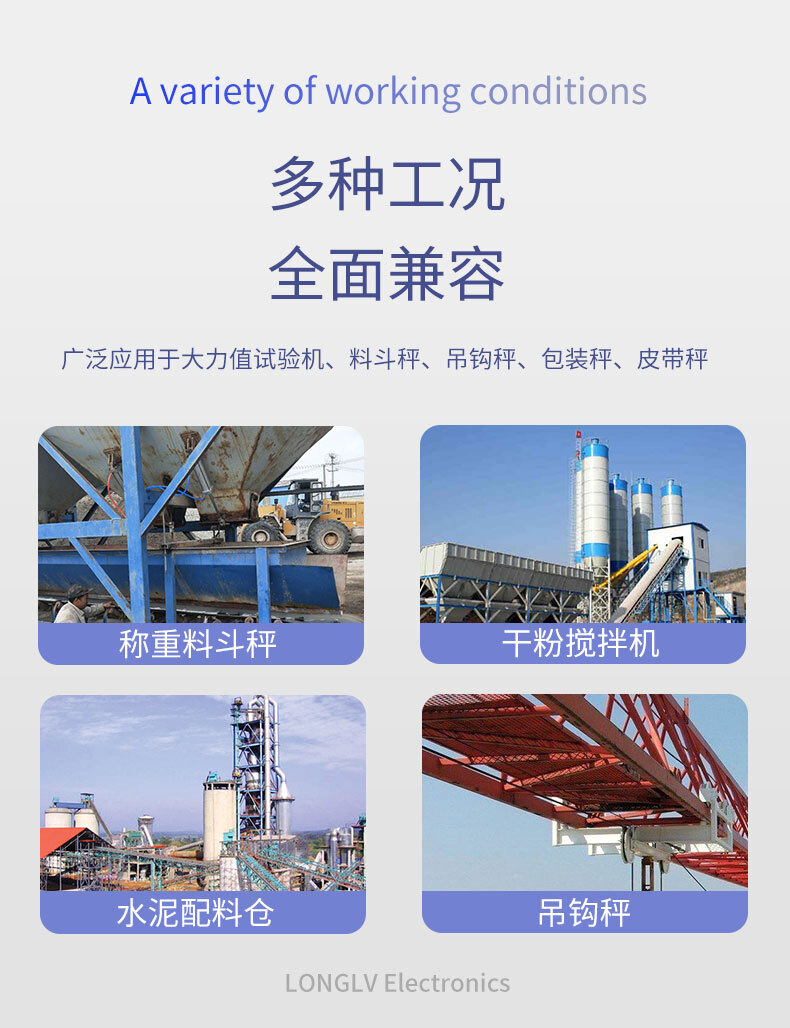

LCZ-115A憑借環形緊湊結構、高靈敏度、抗偏載強、穩定可靠的核心優勢，廣泛應用于工業自動化、精密制造、計量檢測、工程機械等多個行業，尤其適配萬能材料試驗機螺栓測試、自動化生產線螺栓裝配、料斗秤/皮帶秤螺栓監測、插拔力測試儀螺栓管控等場景，以下為3個真實實操案例，直觀呈現產品在實際螺栓預緊力監測工況中的應用價值：
案例一：萬能材料試驗機螺栓預緊力測試（計量檢測領域）
某計量檢測機構，在螺栓性能檢測過程中，需通過萬能材料試驗機監測螺栓預緊力（量程范圍0~1000KG），要求測量精度高、響應靈敏，能精準捕捉螺栓預緊過程中的瞬時力變化，為螺栓性能檢測提供可靠數據支撐，避免因測量誤差導致檢測結果失真。傳統傳感器結構笨重、響應遲緩，抗偏載能力弱，無法滿足精密檢測需求，檢測效率低。
選用
隆旅LCZ-115A螺栓預緊力傳感器后，根據檢測螺栓規格選用適配型號，量程0~1000KG，采用環形套裝式無損安裝，將傳感器直接套裝在試驗機螺栓頭部與螺母之間，無需對螺栓進行任何加工。設備的高精度應變片與10kHz高響應頻率，可精準捕捉螺栓預緊過程中的瞬時預緊力變化，輸出靈敏度達2.0±10%mV/V，綜合精度±0.5%F.S.，確保檢測數據精準可靠。抗偏載設計有效抵消螺栓擰緊過程中的偏心力，避免測量誤差；溫度補償技術抵消化驗室溫度波動的影響，確保數據穩定。傳感器輸出信號接入萬能材料試驗機控制系統，實時顯示預緊力數據，同步記錄數據變化曲線，為螺栓性能檢測提供完整的數據支撐。應用以來，設備連續穩定運行10個月，無任何數據失真、故障現象，螺栓預緊力檢測精度提升30%，檢測效率提升50%，大幅提升了檢測工作的精準度與效率，獲得檢測機構的高度認可。
案例二：自動化生產線螺栓裝配監測（工業自動化領域）
某大型自動化設備制造企業，在生產線螺栓裝配過程中，需監測小型精密螺栓的預緊力（量程范圍0~500KG），要求預緊力均勻一致，避免因預緊力不足導致設備部件松動，或預緊力過大導致螺栓斷裂，保障產品裝配品質。生產線安裝空間狹小，傳統傳感器結構笨重無法適配，且響應遲緩，無法實現實時監測，易出現裝配質量隱患。
引入隆旅LCZ-115A螺栓預緊力傳感器后，根據小型精密螺栓規格選用適配型號，量程0~500KG，利用其環形緊湊、低外形的優勢，成功套裝在狹小安裝空間內的螺栓頭部與螺母之間，無損安裝不影響生產線正常運行。設備響應靈敏，可實時捕捉螺栓預緊力變化，當預緊力超出設定閾值時，立即觸發警報并停止裝配，避免不合格裝配。通過外加變送模塊，將傳感器輸出的mV/V信號切換為4~20mA標準信號，接入生產線控制系統，實現預緊力數據的實時監測與記錄，便于裝配過程追溯。設備的抗偏載能力的強，可有效抵消生產線振動與螺栓擰緊偏心力的影響，確保預緊力數據穩定。應用后，螺栓裝配合格率從97%提升至100%，未出現因預緊力異常導致的設備故障，生產線運維成本降低40%，大幅提升了裝配效率與產品品質。
案例三：料斗秤螺栓預緊力監測（計量稱重領域）
某糧食加工企業，在料斗秤運行過程中，需監測料斗連接螺栓的預緊力（量程范圍0~3000KG），判斷螺栓連接的穩定性，避免因料斗承重后預緊力衰減導致的螺栓松動、料斗脫落，保障生產安全。料斗秤現場多塵、振動頻繁，傳統傳感器密封性能差、抗振動能力弱，易出現數據失真與設備損壞，且安裝繁瑣，維護成本高。
選用隆旅LCZ-115A螺栓預緊力傳感器后，根據料斗連接螺栓規格選用適配型號，量程0~3000KG，采用環形套裝式無損安裝，將傳感器套裝在螺栓頭部與螺母之間。設備采用不銹鋼材質與IP65防護等級，可有效抵御現場多塵、潮濕環境的侵蝕，避免設備損壞；抗振動、抗偏載設計可抵御料斗秤運行過程中的機械振動與偏心力，確保預緊力數據穩定。高精度應變片可精準捕捉螺栓預緊力的微小衰減變化，信號傳輸至料斗秤監控系統，實現預緊力數據的實時遠程監測與異常報警。當螺栓預緊力出現異常衰減時，工作人員可快速排查處理，避免料斗脫落引發的安全事故。應用后，料斗秤螺栓預緊力監測效率提升70%，避免了人工排查的漏檢問題，設備連續穩定運行15個月，無任何故障，有效保障了生產安全，降低了運維成本。
