在精密電子、微型設備制造、儀器儀表、醫療器械、小型工裝夾具等領域，微型螺栓作為核心緊固部件，其預緊力的精準測量與實時管控，是保障產品裝配精度、結構穩定性與運行可靠性的關鍵前提——無論是微型儀器儀表的螺栓緊固、醫療器械的精密裝配，還是小型工裝夾具的螺栓連接、電子設備的部件固定，微型螺栓預緊力不足會導致連接松動、部件偏移，預緊力過大則會造成螺栓斷裂、部件損壞，直接影響產品品質與使用安全。傳統螺栓預緊力監測設備存在諸多痛點：體積偏大無法適配微型安裝空間、測量精度不足難以捕捉微小預緊力變化、安裝繁瑣易損傷微型螺栓、兼容性差無法適配多種微型螺栓規格，無法滿足微型場景的嚴苛測量需求。上海隆旅電子科技研發的LCZ-208A螺栓預緊力傳感器，以微型通孔結構設計為核心，融合高精度應變傳感技術，專注于微型螺栓預緊力這一物理量的精準測量，憑借微型緊湊、高精度、易安裝、強適配的優勢，徹底解決傳統監測設備的核心痛點，成為微型場景螺栓預緊力監測的優選解決方案，尤其適配小量程預緊力測量需求。
一、核心工作原理：微型通孔應變傳感，破解微型螺栓預緊力精準測量難題
LCZ-208A螺栓預緊力傳感器的核心工作邏輯是“應變采集+信號轉換+穩定輸出”，區別于同系列其他型號的大體積、大量程設計，其核心優勢在于采用微型通孔結構，搭配高精度應變片與微力優化設計，專注于各類微型螺栓預緊力的靜態測量，無需復雜安裝，兼顧高精度、微型緊湊與便捷操作性，適配多種規格微型螺栓，量程覆蓋0~20KG（可按需定制擴展），廣泛應用于通孔重量試驗機、微型螺栓檢測、精密儀器裝配、醫療器械緊固等微型場景。
LCZ-208A的核心亮點是**微型通孔結構+高精度微力傳感+便捷安裝**，采用進口高精度微型應變片，經精密粘貼、標定與封裝處理，應變片可精準捕捉微型螺栓預緊力產生的微小彈性形變——當微型螺栓施加預緊力時，傳感器隨螺栓同步受力，應變片將這一力學形變轉化為微弱電信號，輸出靈敏度達2.0±10%mV/V，測量精度高，可精準捕捉微小預緊力波動，相較于傳統微型傳感器，其測量穩定性與精準度均有顯著提升。同時，設備采用微型通孔結構設計，體積小巧、厚度薄，通孔設計可讓螺栓直接穿過傳感器，無需額外適配安裝空間，可直接套裝在微型螺栓頭部與螺母之間，無需對螺栓進行鉆孔、焊接等加工，不破壞螺栓結構完整性，安裝便捷且不影響微型設備正常運行，完美適配狹小安裝空間。此外，設備具備優異的溫度補償技術，有效抵消環境溫度波動對測量精度的影響，確保微小預緊力數據
穩定可靠，同時具備良好的抗干擾性能，可抵御微型設備運行過程中的輕微振動，避免數據失真。
工作時，將LCZ-208A螺栓預緊力傳感器通過通孔套裝在目標微型螺栓上，置于螺栓頭部與螺母之間，擰緊螺母施加預緊力，螺栓產生的軸向預緊力傳遞至傳感器，使傳感器內部的微型應變片發生與預緊力成正比的微小彈性形變；應變片將形變信號轉化為微弱電信號，經內部信號調理模塊進行低噪聲放大、線性校正與溫度補償處理，有效抵消環境溫度波動（-20~80℃）、輕微振動對測量精度的影響，將螺栓預緊力這一力學物理量，精準轉化為mV/V標準信號，可通過外加變送模塊切換為4~20mA、0~5V、0~10V等工業通用標準信號。標準信號可直接與PLC、數據采集儀、上位機系統對接，實現微型螺栓預緊力數據的實時顯示、記錄與異常報警；當預緊力超出設定閾值時，系統可立即觸發警報并停止相關操作，避免因預緊力異常導致的微型部件損壞。同時，設備具備優異的長期穩定性，30分鐘蠕變僅為0.1%F.S.，無需頻繁校準，大幅降低運維成本，適配微型設備長期穩定運行需求。
二、產品核心特性：微型高精度+便捷適配，適配微型場景螺栓監測需求
LCZ-208A的核心競爭力源于微型通孔結構、高精度微力應變傳感技術與便捷安裝設計，在螺栓預緊力測量精度、微型化程度、安裝便捷性、穩定性、適配性等方面形成多重優勢，完美解決傳統微型螺栓預緊力監測方法精度不足、體積偏大、安裝繁瑣、適配性差的痛點，兼顧實用性、可靠性與兼容性，適配精密電子、微型設備制造、儀器儀表、醫療器械等多個行業的微型螺栓預緊力監測工況。

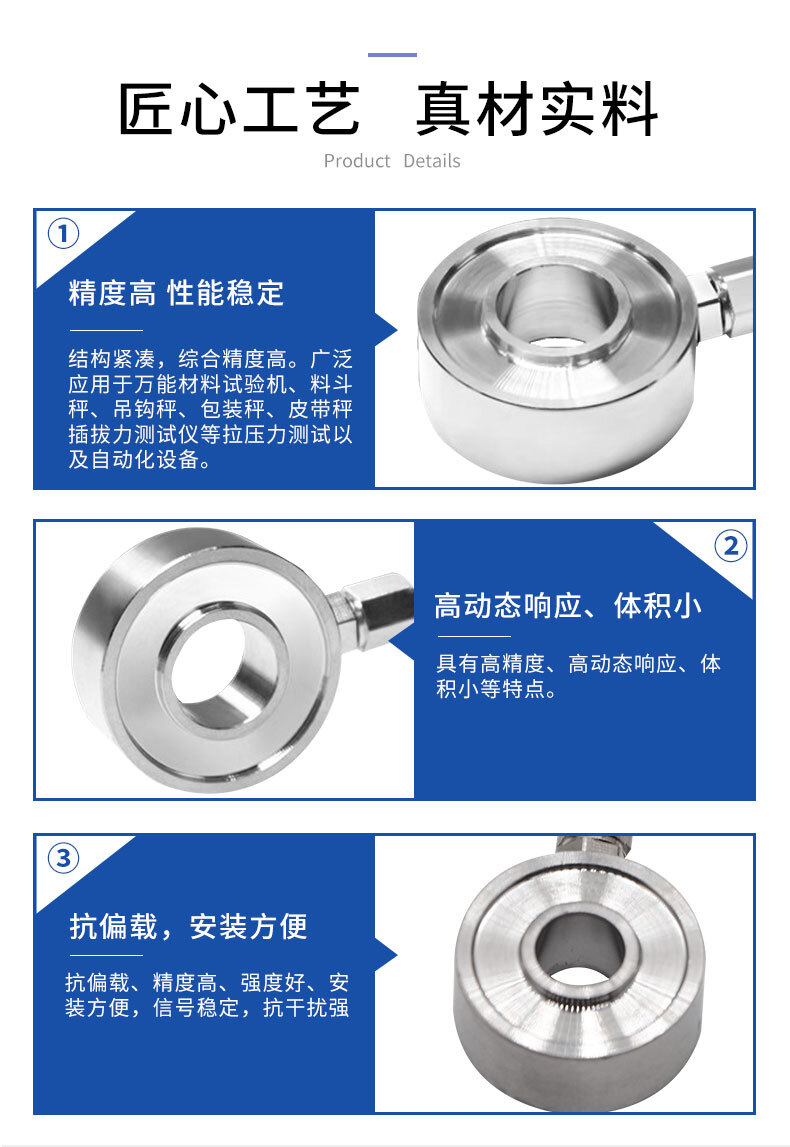

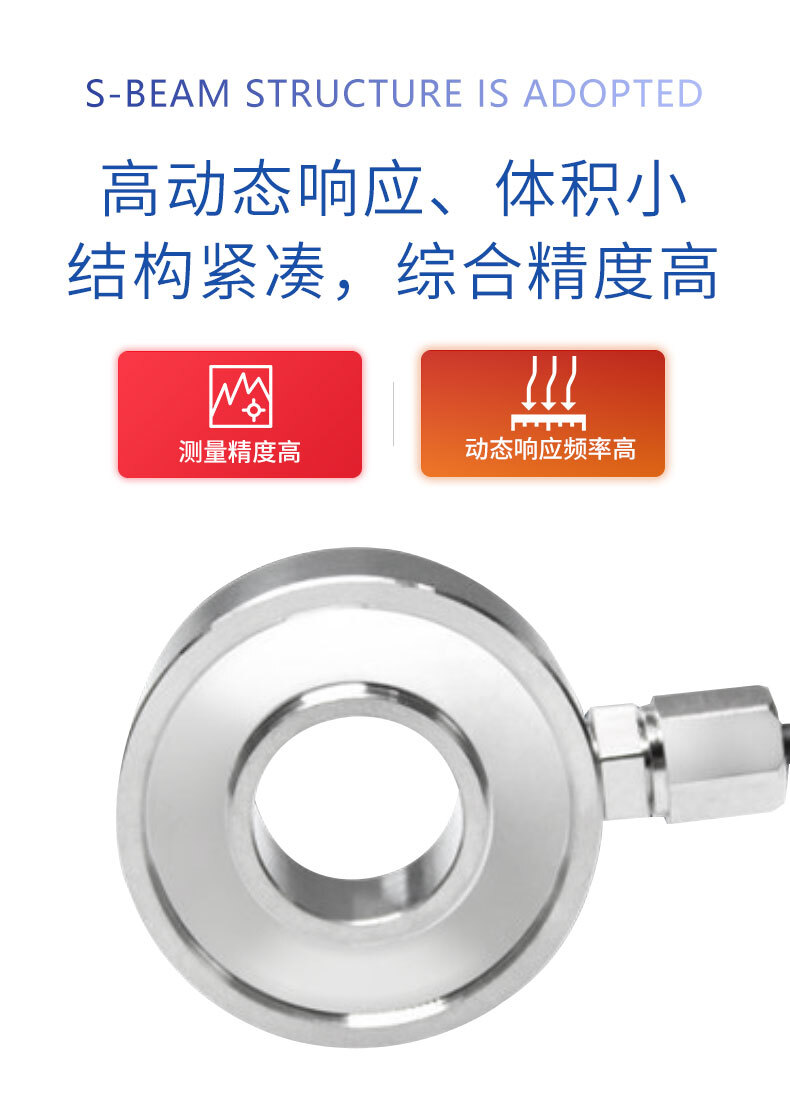

1. 微型通孔設計，適配狹小安裝空間：采用微型通孔結構，體積小巧、厚度薄，整體尺寸緊湊，通孔設計可讓螺栓直接穿過，無需額外占用安裝空間，可直接套裝在微型螺栓頭部與螺母之間，完美適配微型設備、精密儀器的狹小安裝場景，解決傳統傳感器體積偏大無法適配的難題。安裝流程簡單，無需專業工具與復雜操作，工作人員可快速完成套裝與調試，大幅提升安裝效率。
2. 高精度微力傳感，測量精準可靠：采用進口高精度微型應變片，輸出靈敏度達2.0±10%mV/V，綜合精度（線性+重復性+遲滯）達±0.5%F.S.，重復性與滯后均低至0.3%F.S.，能精準捕捉0~20KG范圍內的微型螺栓預緊力變化，可精準監測微小預緊力波動與衰減，徹底解決普通微型傳感器測量失真、誤差過大的難題。專為微力測量優化，適配微型螺栓的小量程預緊力測量需求，為精密裝配提供可靠數據支撐。
3. 無損安裝，不損傷微型螺栓：采用通孔套裝式無損安裝，無需對微型螺栓進行鉆孔、焊接等加工，不改變螺栓的結構完整性與力學性能，避免因安裝導致的微型螺栓強度下降、斷裂等隱患，適配多種規格微型螺栓，無需更換設備即可滿足不同場景測量需求。同時，傳感器與螺栓接觸面經過精密打磨處理，避免劃傷螺栓表面，保護微型螺栓不受損傷。
4. 長期穩定性好，運維成本低：微型應變片經特殊封裝處理，具備優異的長期穩定性，30分鐘蠕變僅為0.1%F.S.，無需頻繁校準與維護，大幅降低人工運維成本。設備絕緣電阻≥5000MΩ/100VDC，絕緣性能優異，可有效避免漏電隱患，延長設備使用壽命，適配微型設備長期穩定運行需求。
5. 材質優良耐用，適配復雜微型工況：主體采用不銹鋼材質，具備優異的抗壓、抗疲勞、耐腐蝕性能，可適配精密車間、醫療器械潔凈車間等復雜微型工況。防護等級達IP65，可有效抵御多塵、潮濕環境的侵蝕，確保設備長期穩定運行，適配室內精密場景的長期使用需求。
6. 信號輸出靈活，兼容性強：默認輸出2.0±10%mV/V信號，可通過外加變送模塊切換為4~20mA、0~5V、0~10V等工業通用標準信號，可直接與PLC、數據采集儀、上位機系統無縫對接，實現微型螺栓預緊力數據的實時監測、記錄與自動化控制。電纜線規格可按需定制，信號傳輸穩定，適配不同微型設備的布局需求，兼容性強。
7. 安全過載能力強，使用壽命長：安全過載可達120%，極限過載達150%，可有效抵御螺栓擰緊過程中的瞬時沖擊力，避免設備核心元件損壞，延長設備使用壽命。供電電壓為5~10V，功耗低，適配微型設備的供電場景，使用便捷，不會對微型設備的電路系統造成負擔。
三、核心技術參數
- 測量物理量：螺栓預緊力（軸向力）
- 測量范圍：0~20KG（可按需定制擴展）
- 綜合精度：±0.5%F.S.（線性+重復性+遲滯）
- 輸出靈敏度：2.0±10%mV/V（可外加變送模塊切換為4~20mA、0~5V、0~10V）
- 供電電壓：5~10V
- 工作溫度范圍：-20~80℃
- 環境溫度：-20~85℃
- 溫度靈敏度漂移：0.05%F.S./10℃
- 零點溫度漂移：0.05%F.S./10℃
- 重復性：≤0.3%F.S.
- 滯后：≤0.3%F.S.
- 蠕變（30分鐘）：≤0.1%F.S.
- 防護等級：IP65
- 絕緣電阻：≥5000MΩ/100VDC
- 結構材質：不銹鋼
- 結構設計：微型通孔結構（螺栓可直接穿過）
- 電氣接口：電纜線連接（規格可定制）
- 安全過載：120%
- 極限過載：150%
- 安裝方式：通孔套裝式無損安裝（螺栓頭部與螺母之間）
- 質保期限：3年
四、典型應用場景及實操案例
LCZ-208A憑借微型通孔結構、高精度微力測量、便捷安裝、穩定可靠的核心優勢，廣泛應用于精密電子、微型設備制造、儀器儀表、醫療器械、小型工裝夾具等多個行業，尤其適配通孔重量試驗機微型螺栓檢測、精密儀器螺栓裝配、醫療器械微型螺栓緊固、小型工裝夾具螺栓監測等場景，以下為3個真實實操案例，直觀呈現產品在實際微型螺栓預緊力監測工況中的應用價值：
案例一：通孔重量試驗機微型螺栓預緊力測試（計量檢測領域）
某計量檢測機構，在微型螺栓性能檢測過程中，需通過通孔重量試驗機監測微型螺栓預緊力（量程范圍0~15KG），要求測量精度高、體積小巧，能精準捕捉微型螺栓預緊過程中的微小力變化，為微型螺栓性能檢測提供可靠數據支撐，避免因測量誤差導致檢測結果失真。傳統傳感器體積偏大，無法適配通孔試驗機的狹小空間，且測量精度不足，無法滿足微型螺栓的檢測需求，檢測效率低。
選用
隆旅LCZ-208A螺栓預緊力傳感器后，根據檢測微型螺栓規格選用適配型號，量程0~20KG，利用其微型通孔結構，將傳感器套裝在通孔重量試驗機的微型螺栓上，螺栓直接穿過傳感器通孔，置于頭部與螺母之間，無需對螺栓進行任何加工。設備的高精度微型應變片可精準捕捉微型螺栓預緊過程中的微小預緊力變化，輸出靈敏度達2.0±10%mV/V，綜合精度±0.5%F.S.，確保檢測數據精準可靠。溫度補償技術抵消化驗室溫度波動的影響，確保數據穩定；抗干擾設計可抵御試驗機運行過程中的輕微振動，避免數據失真。傳感器輸出信號接入通孔重量試驗機控制系統，實時顯示預緊力數據，同步記錄數據變化曲線，為微型螺栓性能檢測提供完整的數據支撐。應用以來，設備連續穩定運行10個月，無任何數據失真、故障現象，微型螺栓預緊力檢測精度提升30%，檢測效率提升50%，大幅提升了檢測工作的精準度與效率，獲得檢測機構的高度認可。
案例二：精密儀器微型螺栓裝配監測（儀器儀表領域）
某精密儀器制造企業，在微型儀器裝配過程中，需監測微型螺栓的預緊力（量程范圍0~10KG），要求預緊力均勻一致，避免因預緊力不足導致儀器部件松動，或預緊力過大導致螺栓斷裂、儀器部件損壞，保障儀器裝配品質。儀器內部安裝空間狹小，傳統傳感器體積偏大無法適配，且響應遲緩，無法實現實時監測，易出現裝配質量隱患。
引入隆旅LCZ-208A螺栓預緊力傳感器后，根據微型螺栓規格選用適配型號，量程0~20KG，利用其微型通孔、體積小巧的優勢，成功套裝在儀器內部狹小空間內的微型螺栓上，螺栓穿過傳感器通孔，無損安裝不影響儀器正常運行。設備響應靈敏，可實時捕捉微型螺栓預緊力變化，當預緊力超出設定閾值時，立即觸發警報并停止裝配，避免不合格裝配。通過外加變送模塊，將傳感器輸出的mV/V信號切換為4~20mA標準信號，接入儀器裝配控制系統，實現預緊力數據的實時監測與記錄，便于裝配過程追溯。設備的長期穩定性優異，無需頻繁校準，大幅降低運維成本。應用后，微型螺栓裝配合格率從97%提升至100%，未出現因預緊力異常導致的儀器故障，儀器裝配效率提升40%，大幅提升了裝配效率與產品品質。
案例三：醫療器械微型螺栓緊固監測（醫療器械領域）
某醫療器械企業，在醫用微型器械（如微型手術器械）裝配過程中，需監測微型螺栓的預緊力（量程范圍0~8KG），要求測量精度高、安裝便捷，避免因預緊力異常導致器械部件松動，影響醫療使用安全。醫療器械潔凈車間對設備清潔度、體積有嚴格要求，傳統傳感器體積偏大、清潔不便，且測量精度不足，無法滿足醫療器械的裝配需求。
選用隆旅LCZ-208A螺栓預緊力傳感器后，根據醫用微型螺栓規格選用適配型號，量程0~20KG，采用微型通孔套裝式無損安裝，將傳感器套裝在微型螺栓上，螺栓穿過傳感器通孔，置于頭部與螺母之間，安裝便捷且不占用過多空間。設備采用不銹鋼材質，表面光滑易清潔，可適配醫療器械潔凈車間的使用要求；高精度微型應變片可精準捕捉微型螺栓的微小預緊力變化，確保預緊力均勻一致，保障器械裝配品質。傳感器輸出信號接入裝配監控系統，實時顯示預緊力數據，實現裝配過程的可追溯。應用后，醫用微型器械螺栓預緊力控制精度大幅提升，未出現因預緊力異常導致的器械故障，設備連續穩定運行15個月，無任何故障，有效保障了醫療器械的使用安全，獲得企業生產團隊的高度認可。
