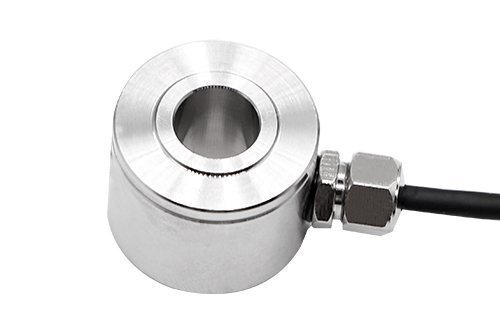

一、核心工作原理：應變傳感+無損采集，破解螺栓預緊力精準測量難題
LCZ-115B螺栓預緊力傳感器的核心工作邏輯是“應變采集+信號轉換+穩定輸出”，區別于傳統螺栓預緊力監測的復雜設計，其核心優勢在于采用高精度應變片傳感核心，搭配無損安裝結構與智能信號調理技術，專注于各類螺栓預緊力的實時測量，無需破壞螺栓原生結構，兼顧超高精度、長效穩定性與便捷操作性，適配M8~M64規格螺栓，量程覆蓋0~50kN~1000kN（可按需定制），廣泛應用于航空航天、汽車制造、石油化工、橋梁建筑等多個對螺栓預緊力測量精度要求嚴苛的領域。
LCZ-115B的核心亮點是**高精度應變片傳感+無損安裝+實時信號輸出**，采用進口高精度應變片，經精密粘貼、標定與封裝處理，應變片可精準捕捉螺栓預緊力產生的微小彈性形變——當螺栓施加預緊力時，傳感器隨螺栓同步產生微小應變，應變片將這一力學形變轉化為微弱電信號，相較于傳統傳感方式，其測量精度更高、抗干擾能力更強，綜合精度可達±0.1%F·S，遠超普通螺栓預緊力監測設備。同時，設備采用無損安裝設計，可直接套裝在螺栓頭部與螺母之間，無需對螺栓進行鉆孔、焊接等加工，不破壞螺栓結構完整性，避免因安裝導致的螺栓強度下降，適配各類標準規格螺栓，安裝便捷且不影響設備正常運行。此外，設備集成智能信號調理模塊，可對微弱電信號進行低噪聲放大、線性校正與溫度補償處理，確保測量數據的穩定性與準確性，同時支持4~20mA、0~10V等工業通用標準信號輸出，可直接對接各類測控系統，實現預緊力數據的實時監測與自動化控制。
工作時，將LCZ-115B螺栓預緊力傳感器套裝在目標螺栓的頭部與螺母之間，擰緊螺母施加預緊力，螺栓產生的軸向預緊力傳遞至傳感器，使傳感器內部的應變片發生與預緊力成正比的微小彈性形變；應變片將形變信號轉化為微弱電信號，經內部智能信號調理模塊進行低噪聲放大、線性校正與溫度補償處理，有效抵消環境溫度波動（-20~80℃）、機械振動、電磁干擾對測量精度的影響，將螺栓預緊力這一力學物理量，精準轉化為4~20mA（默認）、0~5V、0~10V等標準電信號。標準信號可直接與PLC、數據采集儀、上位機系統對接，實現螺栓預緊力數據的實時顯示、遠程監測、數據記錄與異常報警；當預緊力超出設定閾值時，系統可立即觸發警報并停止相關操作，避免因預緊力異常導致的安全隱患。同時，設備具備零點、滿量程可調功能，可根據不同規格螺栓、不同工況需求靈活校準，長期穩定性優異，年漂移≤0.1%F·S，無需頻繁校準，大幅降低運維成本。
二、產品核心特性：精準無損+穩定適配，適配多行業螺栓監測場景
LCZ-115B的核心競爭力源于高精度應變片傳感技術、無損安裝設計與精細化結構優化，在螺栓預緊力測量精度、無損安裝、抗干擾能力、結構強度、適配性、操作便捷性等方面形成多重優勢，完美解決傳統螺栓預緊力監測方法精度不足、破壞螺栓結構、操作繁瑣、適配性差的痛點，兼顧實用性、可靠性與兼容性，適配航空航天、汽車制造、石油化工、橋梁建筑等多個行業的螺栓預緊力監測工況。
1. 高精度應變傳感，測量精準長效：采用進口高精度應變片，綜合精度達±0.1%F·S、±0.25%F·S兩個等級，能精準捕捉0~1000kN范圍內的螺栓預緊力變化，測量分辨率高，可精準監測微小預緊力波動，徹底解決普通監測設備測量失真、誤差過大的難題。應變片經特殊封裝處理，具備優異的長期穩定性，年漂移≤0.1%F·S，可實現長期穩定運行，無需頻繁校準，大幅降低運維成本，相較于進口品牌，在保證精度的同時大幅降低設備采購成本。
2. 無損安裝設計，不破壞螺栓結構：采用套裝式無損安裝，可直接套裝在螺栓頭部與螺母之間，無需對螺栓進行鉆孔、焊接等加工，不改變螺栓的結構完整性與力學性能，避免因安裝導致的螺栓強度下降、疲勞斷裂等隱患，適配M8~M64各類標準規格螺栓，安裝便捷，無需專業工具，大幅提升安裝效率。
3. 量程靈活適配，多規格螺栓兼容：量程覆蓋0~50kN~1000kN，可根據螺栓規格、承載能力按需定制，能適配從小型精密螺栓到大型高強度螺栓的預緊力測量需求。無論是汽車發動機的小型精密螺栓，還是橋梁、水電站的大型高強度螺栓，都能完美適配，兼容性極強，無需更換設備即可滿足不同場景測量需求。
4. 抗干擾能力出眾，穩定性強：采用先進的抗電磁干擾、抗振動設計，電磁兼容符合GB/T 14048.1標準，在機械振動頻率10Hz~2000Hz內，輸出變化小于0.1%F·S，可有效抵御工業現場的電磁干擾、機械振動，避免預緊力數據失真與信號波動。具備反向極性和限流保護功能，過載能力強，可承受1.5倍量程的預緊力沖擊，有效保護設備核心元件，延長使用壽命。
5. 結構堅固耐用，適配復雜工況：采用40Cr合金結構鋼材質，經熱處理工藝加工，具備優異的抗壓、抗疲勞、耐腐蝕性能，可適配高溫、低溫、潮濕、多塵等復雜工業現場，避免環境因素導致的設備損壞。密封性能優異，防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕，適配戶外、地下、化工車間等復雜工況，確保設備長期穩定運行。
6. 信號輸出多樣，兼容性強：支持4~20mA（二線制）、0~5V、0~10V（三線制）等工業通用標準信號輸出，可直接與PLC、數據采集儀、上位機系統無縫對接，實現螺栓預緊力數據的實時監測、記錄與自動化控制。同時支持信號校準功能，可根據實際工況靈活調整參數，適配不同測控系統的對接需求，通信穩定，信號傳輸距離最長可達1km。
7. 操作便捷，運維成本低：整體結構緊湊、輕便，安裝無需專業培訓，工作人員可快速完成套裝與調試；設備具備零點、滿量程可調功能，調試簡單，無需復雜工具。長期穩定性優異，無需頻繁校準與維護，大幅降低人工運維成本，同時設備性價比突出，相較于進口品牌，可幫助企業降低采購成本，實現降本增效。
三、核心技術參數
- 測量物理量：螺栓預緊力（軸向力）
- 測量范圍：0~50kN~1000kN（可按需定制）
- 綜合精度：±0.1%F·S、±0.25%F·S
- 輸出信號：默認4~20mA（二線制），可選0~5V、0~10V（三線制）
- 供電電壓：12~36VDC（典型24VDC）
- 介質溫度：-20~80℃
- 環境溫度：-20~85℃
- 補償溫度：-20~80℃
- 長期穩定性：≤0.1%F·S/年
- 防護等級：IP65
- 絕緣電阻：≥100MΩ（500V DC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：40Cr合金結構鋼（可選不銹鋼）
- 電氣接口：標準化航空插頭，出線方式可定制
- 適配螺栓規格：M8~M64（可按需定制）
- 振動影響：10Hz~2000Hz內，輸出變化小于0.1%F·S
- 響應時間：≤5ms（上升到90%F·S）
- 過載能力：1.5倍量程值
- 安裝方式：套裝式無損安裝（螺栓頭部與螺母之間）
- 電磁兼容：符合GB/T 14048.1標準
- 質保期限：3年
四、典型應用場景及實操案例
LCZ-115B憑借高精度應變傳感、無損安裝、
穩定可靠、適配性廣的核心優勢，廣泛應用于航空航天、汽車制造、石油化工、橋梁建筑、電力能源等多個行業，尤其適配汽車發動機螺栓裝配、大型機械設備螺栓緊固、橋梁結構螺栓監測、高壓設備螺栓密封等對螺栓預緊力測量精度與安全性要求嚴苛的場景，以下為3個真實實操案例，直觀呈現產品在實際螺栓預緊力監測工況中的應用價值：
案例一：汽車發動機螺栓預緊力監測（汽車制造領域）
某大型汽車制造企業，在發動機裝配過程中，需監測缸蓋螺栓、曲軸螺栓的預緊力（量程范圍0~100kN），要求預緊力均勻一致，避免因預緊力不足導致發動機泄漏、振動，或預緊力過大導致螺栓斷裂，保障發動機裝配品質與使用壽命。傳統采用扭矩扳手法測量，精度有限，誤差較大，無法精準控制每一顆螺栓的預緊力，且無法實現實時監測，易出現裝配質量隱患，同時進口傳感器采購成本高，運維響應滯后。
選用
隆旅LCZ-115B螺栓預緊力傳感器后，根據螺栓規格選用M12適配型號，量程0~100kN、±0.1%F·S精度，采用套裝式無損安裝，將傳感器直接套裝在發動機缸蓋螺栓、曲軸螺栓的頭部與螺母之間，無需對螺栓進行任何加工。設備的高精度應變片精準捕捉螺栓預緊力變化，智能溫度補償技術有效抵消發動機裝配車間溫度波動的影響，確保數據穩定；輸出4-20mA標準信號接入發動機裝配控制系統，實時顯示每一顆螺栓的預緊力數值，當預緊力超出設定閾值時，系統立即觸發警報并停止裝配，避免不合格裝配。工作人員可通過上位機系統查看預緊力數據，實現裝配過程的可追溯。應用以來，設備連續穩定運行12個月，無任何數據失真、故障現象，發動機螺栓預緊力控制精度提升至±0.5kN，裝配合格率從98%提升至100%，同時相較于進口傳感器，采購成本降低40%，大幅提升了裝配效率與產品品質，降低了生產成本與運維成本。
案例二：橋梁結構螺栓預緊力監測（橋梁建筑領域）
某大型橋梁建設項目，在橋梁鋼結構連接過程中，需監測高強度螺栓的預緊力（量程范圍0~500kN），判斷螺栓連接的穩定性，避免因長期使用過程中預緊力衰減導致的結構松動，保障橋梁運行安全。橋梁現場戶外環境復雜，高溫、低溫、風雨、振動等因素易影響監測設備的穩定性，傳統監測方法操作繁瑣、易漏檢，且無法實現實時遠程監測，存在極大安全隱患。
引入隆旅LCZ-115B螺栓預緊力傳感器后，根據橋梁高強度螺栓規格選用M30適配型號，量程0~500kN、±0.25%F·S精度，采用套裝式無損安裝，將傳感器套裝在橋梁鋼結構連接螺栓的頭部與螺母之間。設備采用40Cr合金結構鋼材質，具備優異的抗疲勞、耐腐蝕性能，IP65防護等級可有效抵御戶外風雨、多塵環境的侵蝕；抗振動設計可抵御橋梁運行過程中的機械振動，確保數據穩定。高精度應變片可精準捕捉螺栓預緊力的微小衰減變化，信號傳輸至橋梁運維監控中心，實現預緊力數據的實時遠程監測、記錄與異常報警。當螺栓預緊力出現異常衰減時，監控中心可及時收到警報，工作人員可快速排查處理，避免結構松動引發的安全隱患。應用后，橋梁螺栓預緊力監測效率提升80%，避免了人工排查的漏檢問題，實現了螺栓預緊力的長效監測，有效保障了橋梁運行安全，降低了運維成本。
案例三：石油化工高壓設備螺栓預緊力監測（石油化工領域）
某大型石油化工企業，在高壓儲罐、反應釜的密封連接過程中，需監測法蘭螺栓的預緊力（量程范圍0~300kN），要求預緊力均勻，避免因預緊力不足導致介質泄漏，或預緊力過大導致螺栓斷裂，保障高壓設備安全運行?；がF(xiàn)場存在腐蝕、高溫、電磁干擾等復雜工況，傳統監測設備適配性差、易損壞，且測量精度不足，無法滿足高壓密封的嚴苛要求。
選用隆旅LCZ-115B螺栓預緊力傳感器后，根據法蘭螺栓規格選用M24適配型號，量程0~300kN、±0.1%F·S精度，膜片選用不銹鋼材質，增強防腐性能，采用套裝式無損安裝，將傳感器套裝在法蘭螺栓頭部與螺母之間。設備的智能信號調理模塊有效抵消化工現場高溫（60~80℃）、電磁干擾的影響，確保預緊力數據精準穩定；過載保護功能可抵御螺栓擰緊過程中的瞬時沖擊力，避免設備損壞。輸出信號接入高壓設備控制系統，實時監測法蘭螺栓預緊力變化，當預緊力出現異常時，自動聯動相關設備停止運行，避免介質泄漏引發的安全事故。LCD數顯模塊（可選配）實時顯示預緊力數值，工作人員現場可快速讀取數據，便捷調試。應用后，高壓設備螺栓預緊力控制精度大幅提升，未出現任何介質泄漏、螺栓斷裂現象，設備連續穩定運行18個月，無任何故障，有效保障了化工生產安全，降低了安全隱患與運維成本。
