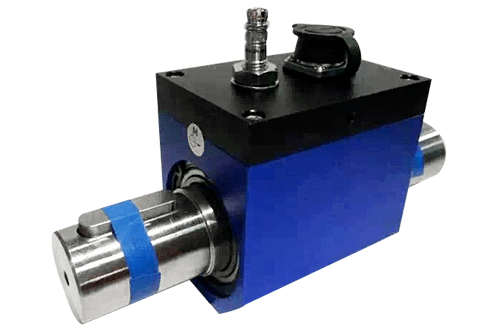

上海隆旅深耕動態扭矩測量領域，針對重載工業與極端場景的核心痛點，推出NJL-109動態扭矩傳感器，采用非接觸電磁耦合+高精度應變片電測+重載抗形變結構+全場景密封防護一體化設計，依托應變片電測核心技術，專為0~8000Nm大量程重載動態扭矩場景打造，以高負載適配、高精度測量、強抗干擾、長壽命、智能聯動、極端環境適配為核心優勢，兼顧重載工業現場實測與高端實驗室精密計量，完美解決大量程重載動態扭矩監測難題，填補了常規傳感器“重載與精度不可兼得”的市場空白，成為大量程重載動態扭矩測量的優選方案。
一、核心工作原理：應變電測+重載適配，高負載下精準轉換
以電阻應變效應為核心，結合非接觸式電磁耦合傳輸技術、重載抗形變結構設計與智能信號處理架構，遵循應變片電測技術的核心邏輯，實現大量程旋轉扭矩從物理形變到電信號的精準、高速、無損耗轉換，既滿足重載工業的嚴苛負載要求，也適配高端實驗室的精密測量標準，兼顧負載適配性、測量精準度與運行穩定性。
1. 重載扭矩-形變精準轉換：傳感器核心采用超高強度重載合金鋼彈性軸，經過特殊熱處理工藝，抗扭剛性極強、形變線性度優異，可穩定承受0~8000Nm大量程重載扭矩負載，受力均勻且抗疲勞、抗形變性能突出，避免重載工況下出現彈性軸永久形變。當彈性軸承受旋轉扭矩時，會產生均勻的剪切形變；粘貼于核心受力區的進口高精密耐高溫箔式應變片組成全橋惠斯通電橋，遵循應變片電測技術原理，電阻值隨形變線性變化，將扭矩物理量精準轉化為毫伏級電壓信號，完成力電高效轉換，響應頻率低至80μS，可精準捕捉重載工況下瞬時扭矩波動，實現動態扭矩的實時監測。
2. 非接觸無損耗傳輸：采用增強型電磁感應耦合技術，優化線圈設計，提升信號傳輸效率與穩定性，旋轉端（彈性軸）的電信號通過初級線圈無接觸耦合至固定端次級線圈，無機械滑環、無物理接觸磨損、無導線纏繞困擾，徹底解決傳統接觸式傳感器高速重載運轉時的信號衰減與機械損耗問題，同時避免引線磨損帶來的測量誤差，支持長時間連續重載運行，使用壽命大幅提升，契合電感式扭矩傳感器長壽命、高可靠性的優勢。
3. 智能信號調理與工業適配：內置高精度重載專用信號調理電路與-20℃~+70℃寬溫域溫度補償模塊，結合全數字信號鏈設計、自適應數字濾波與智能校準技術，有效抵消重載工況下振動、環境溫度波動、強電磁干擾等因素帶來的測量誤差，信噪比提升至98dB以上，確保測量數據的穩定性與精準度。輸出標準1.0~2.0mV/V模擬信號，可搭配變送器轉換為4~20mA、0~5V、0~10V、RS485等工業標準信號，支持頻率信號輸出（方波/脈沖波可選），直接對接PLC、工控機、數據采集系統與智能終端，實現動態扭矩實時監測、轉速同步測量、功率計算與超限報警，適配重載工業自動化與高端實驗室計量的多場景輸出需求，可脫離二次儀表獨立使用（按規范提供電源即可輸出標準信號）。
4. 正反雙向精準識別與智能校準：電路系統支持正、反雙向扭矩信號同步輸出，無需額外換向模塊，可精準識別旋轉方向與扭矩大小，適配大型電機正反轉測試、重載往復旋轉設備監測等復雜工況，無需反復調零，簡化測試流程，提升測量效率；內置智能校準模塊，支持一鍵校準與遠程校準，大幅降低重載場景下的校準難度，確保長期測量精度穩定，契合動態扭矩傳感器“不需反復調零即可連續測量正反扭矩”的核心優勢。
二、核心產品特性：大量程重載專用，兼顧精度與耐用
隆旅NJL-109定位大量程重載工業級+高端科研級動態扭矩專用傳感器，核心圍繞“高負載適配、高精度測量、強抗干擾、長壽命、智能聯動、極端環境適配”六大優勢設計，精準覆蓋0~8000Nm大量程區間，依托應變片電測技術的核心優勢，相比普通動態扭矩傳感器，在重載適配性、抗干擾能力、使用壽命與環境適應性上全面升級，適配重載工業現場與高端實驗室雙重場景，同時具備安裝便捷、運維簡單的特點。
1. 高負載適配，重載工況穩定運行
選用超高強度重載合金鋼彈性體，經過特殊熱處理與精密加工，抗扭強度高、抗形變能力強，可穩定承受0~8000Nm大量程重載扭矩，最大可承受200%F.S.瞬時過載沖擊，避免重載工況下彈性軸變形、損壞，適配大型電機、重型齒輪箱、礦山機械等重載設備的扭矩監測，在長期重載運行中仍能保持優異的測量穩定性，遠超常規傳感器的負載適配能力。
2. 高精度測量，捕捉重載微小扭矩波動
搭配進口高精密耐高溫箔式應變片與全橋惠斯通電橋，遵循應變片電測技術的高精度優勢，綜合精度可達±0.1%F·S、±0.3%F·S（線性+重復性+滯后），非線性誤差≤±0.1%F.S.，滯后誤差≤±0.05%F.S.，重復性誤差≤±0.05%F.S.，在0~8000Nm全量程內可精準捕捉重載工況下動態扭矩微小波動，滿足重載工業生產質檢、高端計量與科研研發級的嚴苛測量需求，適配大型動力設備標定、重載機械性能測試等對精度要求較高的場景。
3. 快響應高穩定，適配重載動態瞬時監測
優化信號調理電路與應變片粘貼工藝，響應頻率低至80μS，可快速捕捉重載工況下扭矩瞬時變化，適配大型電機啟動、加速、負載突變等動態工況，實時反饋扭矩數據，為設備故障預警、工藝優化、科研實驗分析提供及時、精準的數據支撐，避免因響應滯后導致的測量偏差；同時采用重載抗振動結構設計，運行穩定性優異，長時間連續重載監測無信號漂移，契合動態扭矩傳感器“檢測精度高、穩定性好”的特點。
4. 便捷安裝設計，適配重載軸系集成
采用重載專用鍵連接、法蘭連接兩種安裝方式，同時兼容水平安裝與垂直安裝，適配大型重載設備的軸系結構，無需復雜加工改造，安裝流程簡化為“軸系對接→固定安裝→接線校準”，可快速集成于現有重載設備與測試平臺，安裝效率提升60%以上；搭配重載專用彈性柱銷聯軸器連接，確保動力設備、傳感器、負載設備軸線同心度，避免重載震動影響測量精度，凸顯“易于安裝”的優勢，適配重載場景的安裝需求。
5. 寬量程覆蓋，適配多類大量程場景
標準量程覆蓋0~2000/3000/5000/6000/8000Nm，全面覆蓋大量程重載動態扭矩，適配大型電機測試、重型齒輪箱監測、礦山機械、船舶動力設備、大型攪拌設備等多場景，無需多型號切換，降低選型與采購成本，兼顧重載工業現場的大量程實測與實驗室的多量程精密測試需求，同時支持非標準量程定制，可根據重載場景需求拓展適配范圍。
6. 強抗干擾強防護，復雜重載環境穩定運行
采用多層電磁屏蔽+數字濾波+隔離電路設計，絕緣電阻≥5000MΩ/100VDC，有效抵御工業車間變頻器、大型電機、高壓設備等強電磁干擾，動態扭矩信號傳輸無衰減、無失真；采用316L不銹鋼加厚殼體+全密封結構設計，防護等級達IP68，可抵御粉塵、油污、重度腐蝕、短時浸水等復雜重載環境侵蝕，同時具備優異的抗振動、抗沖擊性能，可在工業重載車間、戶外極端環境與實驗室的潔凈環境下穩定運行，適配多場景環境需求，契合動態扭矩傳感器“抗干擾性強”的特點。
7. 正反雙向測量，適配復雜重載旋轉工況
支持正、反雙向扭矩同步測量，可同時輸出扭矩值與旋轉方向信號，適配大型電機正反轉測試、重載往復旋轉設備、大型攪拌裝置等復雜工況，無需額外配置換向模塊，簡化系統設計，降低集成成本，適用于多種大型重載旋轉機械的扭矩監測，無需反復調零即可連續測量，提升測試效率。
8. 寬溫域補償，全溫度場景適配
內置-20℃~+70℃寬溫域溫度補償模塊，零點溫度漂移≤±0.08%F.S./10℃，溫度靈敏度漂移≤0.03%F.S./10℃，工作溫度范圍達-40℃~+80℃，可在戶外低溫、車間高溫、極端氣候等多溫度場景下穩定運行，長期無信號漂移，確保不同環境下的測量精度一致性，適配更廣泛的極端溫度重載工況。
9. 智能適配，便捷運維
內置智能信號診斷與校準模塊，支持一鍵校準、遠程校準與故障自檢，可實時反饋傳感器運行狀態，便于及時發現并解決重載工況下的設備問題；非接觸式傳輸設計無機械磨損，搭配超高強度重載合金鋼材質與嚴格的品控標準，使用壽命長，無需頻繁維護，大幅降低重載工業現場與實驗室的運維成本，尤其適合長時間連續重載監測與精密計量場景，同時可脫離二次儀表獨立使用，提升使用便捷性。
10. 強過載保護，保障設備安全
內置200%F.S.安全過載保護結構，可承受瞬時扭矩沖擊與負載突變，避免傳感器因設備啟停、重載波動損壞，從硬件層面保障測量安全與設備壽命，適配扭矩波動較大的重載工業場景，降低設備運維成本，契合動態扭矩傳感器“靜態超載能力強”的特點，更適配重載場景的安全需求。
