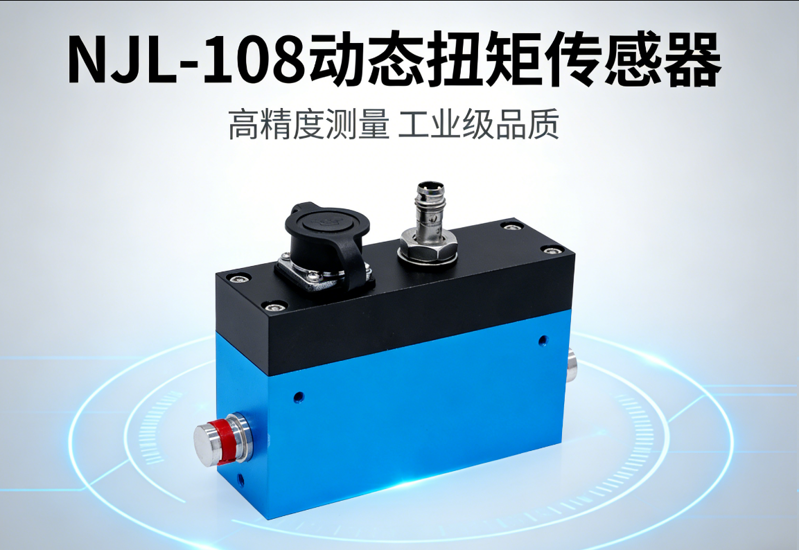

上海隆旅深耕動態扭矩測量領域，針對高端工業與科研場景的核心痛點，推出NJL-108動態扭矩傳感器，采用非接觸電磁耦合+高精度應變片電測+智能信號處理+全場景防護一體化設計，依托應變片電測核心技術，專為0~2000Nm中量程高精度動態扭矩場景打造，以超高精度、高穩定性、智能適配、小型化、強環境適應、正反雙向為核心優勢，兼顧高端工業現場實測與科研實驗室精密計量，完美解決中量程高精度動態扭矩監測難題，填補了常規傳感器“高精度與智能化不可兼得”的市場空白，成為高端中量程動態扭矩測量的優選方案。
一、核心工作原理：應變電測+非接觸耦合，高精度扭矩高效轉換
以電阻應變效應為核心，結合非接觸式電磁耦合傳輸技術與智能信號處理架構，遵循應變片電測技術的核心邏輯，實現中量程旋轉扭矩從物理形變到電信號的精準、高速、無損耗轉換，既滿足高端工業的嚴苛工況要求，也適配科研實驗室的精密測量標準，兼顧精準度、穩定性與智能化。
1. 扭矩-形變精準轉換：傳感器核心采用超高強度精密合金鋼彈性軸，抗扭剛性強、形變線性度極佳，可穩定承受0~2000Nm中量程扭矩負載，受力均勻且抗疲勞性能優異。當彈性軸承受旋轉扭矩時，會產生均勻的剪切形變；粘貼于核心受力區的進口高精密防腐箔式應變片組成全橋惠斯通電橋，遵循應變片電測技術原理，電阻值隨形變線性變化，將扭矩物理量精準轉化為毫伏級電壓信號，完成力電高效轉換，響應頻率低至50μS，可精準捕捉瞬時扭矩微小波動，實現動態扭矩的實時監測。
2. 非接觸無損耗傳輸：采用電磁感應耦合技術，旋轉端（彈性軸）的電信號通過初級線圈無接觸耦合至固定端次級線圈，無機械滑環、無物理接觸磨損、無導線纏繞困擾，徹底解決傳統接觸式傳感器高速運轉時的信號衰減與機械損耗問題，同時避免引線磨損帶來的測量誤差，支持長時間穩定運行，使用壽命大幅提升，契合電感式扭矩傳感器長壽命、高可靠性的優勢。
3. 智能信號調理與工業適配：內置高精度智能信號調理電路與-15℃~+65℃寬溫域溫度補償模塊，結合全數字信號鏈設計、數字濾波與智能校準技術，有效抵消環境溫度波動、電磁干擾、振動等因素帶來的測量誤差，信噪比提升至100dB以上，確保測量數據的穩定性與精準度。輸出標準1.0~2.0mV/V模擬信號，可搭配變送器轉換為4~20mA、0~5V、0~10V、RS485等工業標準信號，支持頻率信號輸出（方波/脈沖波可選），直接對接PLC、工控機、數據采集系統與智能終端，實現動態扭矩實時監測、轉速同步測量、功率計算與超限報警，適配高端工業自動化與實驗室計量的多場景輸出需求，可脫離二次儀表獨立使用（按規范提供電源即可輸出標準信號）。
4. 正反雙向精準識別與智能校準：電路系統支持正、反雙向扭矩信號同步輸出，無需額外換向模塊，可精準識別旋轉方向與扭矩大小，適配電機正反轉測試、往復旋轉設備監測等復雜工況，無需反復調零，簡化測試流程，提升測量效率；內置智能校準模塊，支持一鍵校準，大幅降低校準難度，確保長期測量精度穩定，契合動態扭矩傳感器“不需反復調零即可連續測量正反扭矩”的核心優勢。
二、核心產品特性：中量程高精度專用，兼顧智能與適配
定位中量程高端工業級+科研級動態扭矩專用傳感器，核心圍繞“超高精度、高穩定性、智能適配、小型化、強環境適應、正反雙向”六大優勢設計，依托應變片電測技術的核心優勢，相比普通動態扭矩傳感器，在測量精度、環境適應性、智能化程度與小型化設計上全面升級，適配高端工業現場與科研實驗室雙重場景，同時具備體積小、重量輕、易于安裝的特點。
1. 超高精度測量，捕捉微小扭矩波動
選用超高強度精密合金鋼彈性體，搭配進口高精密箔式應變片與全橋惠斯通電橋，遵循應變片電測技術的高精度優勢，綜合精度可達±0.05%F·S、±0.1%F·S（線性+重復性+滯后），非線性誤差≤±0.05%F.S.，滯后誤差≤±0.03%F.S.，重復性誤差≤±0.03%F.S.，可精準捕捉動態扭矩微小波動，滿足高端工業生產質檢、精密計量與科研研發級的嚴苛測量需求，適配新能源測試、精密電機標定、計量校準等對精度要求極高的場景，遠超常規傳感器的精度標準。
2. 快響應高穩定，適配動態瞬時監測
優化信號調理電路與應變片粘貼工藝，響應頻率低至50μS，可快速捕捉扭矩瞬時變化，適配電機啟動、加速、負載突變等動態工況，實時反饋扭矩數據，為設備故障預警、工藝優化、科研實驗分析提供及時、精準的數據支撐，避免因響應滯后導致的測量偏差；同時采用全密封防護與抗振動設計，運行穩定性優異，長時間連續監測無信號漂移，契合動態扭矩傳感器“檢測精度高、穩定性好”的特點。
3. 小型化設計，便捷安裝集成
采用緊湊式小型化結構設計，體積小巧、重量輕便，相比同量程傳感器體積縮小30%以上，適配小型化設備、精密儀器與空間受限的安裝場景；支持兩端鍵連接、法蘭連接兩種安裝方式，同時兼容水平安裝與垂直安裝，無需復雜加工改造，安裝流程簡化為“軸系對接→固定安裝→接線校準”，可快速集成于現有設備與測試平臺，安裝效率提升80%以上，搭配彈性柱銷聯軸器連接，確保動力設備、傳感器、負載設備軸線同心度，避免震動影響測量精度，凸顯“易于安裝”的優勢。
4. 寬量程覆蓋，適配多類中量程場景
全面覆蓋中量程動態扭矩，適配精密電機測試、齒輪箱監測、精密擰緊設備、計量校準、小型攪拌設備等多場景，無需多型號切換，降低選型與采購成本，兼顧高端工業現場的中量程實測與實驗室的多量程精密測試需求，同時支持非標準量程定制，可根據需求拓展適配范圍。
5. 強抗干擾強防護，復雜環境穩定運行
采用多層電磁屏蔽+數字濾波+隔離電路設計，絕緣電阻≥5000MΩ/100VDC，有效抵御工業車間變頻器、電機、高壓設備等強電磁干擾，動態扭矩信號傳輸無衰減、無失真；采用316L不銹鋼殼體+全密封結構設計，防護等級達IP67，可抵御粉塵、油污、輕微腐蝕等復雜環境侵蝕，同時具備良好的抗振動性能，可在工業現場的震動、粉塵環境與實驗室的潔凈環境下穩定運行，適配多場景環境需求，契合動態扭矩傳感器“抗干擾性強”的特點。
6. 正反雙向測量，適配復雜旋轉工況
支持正、反雙向扭矩同步測量，可同時輸出扭矩值與旋轉方向信號，適配電機正反轉測試、往復旋轉設備、精密攪拌裝置等復雜工況，無需額外配置換向模塊，簡化系統設計，降低集成成本，適用于多種高端旋轉機械的扭矩監測，無需反復調零即可連續測量，提升測試效率。
7. 寬溫域補償，全溫度場景適配
內置-15℃~+65℃寬溫域溫度補償模塊，零點溫度漂移≤±0.05%F.S./10℃，溫度靈敏度漂移≤0.02%F.S./10℃，工作溫度范圍達-30℃~+70℃，可在戶外、車間、實驗室、低溫環境等多溫度場景下穩定運行，長期無信號漂移，確保不同環境下的測量精度一致性，適配更廣泛的極端溫度工況。
8. 智能適配，便捷運維
內置智能信號診斷與校準模塊，支持一鍵校準、故障自檢，可實時反饋傳感器運行狀態，便于及時發現并解決問題；非接觸式傳輸設計無機械磨損，搭配高強度精密合金鋼材質與嚴格的品控標準，使用壽命長，無需頻繁維護，大幅降低高端工業現場與實驗室的運維成本，尤其適合長時間連續監測與精密計量場景，同時可脫離二次儀表獨立使用，提升使用便捷性。
9. 強過載保護，保障設備安全
內置150%F.S.安全過載保護結構，可承受瞬時扭矩沖擊與負載突變，避免傳感器因設備啟停、負載波動損壞，從硬件層面保障測量安全與設備壽命，適配扭矩波動較大的高端工業場景，降低設備運維成本，契合動態扭矩傳感器“靜態超載能力強”的特點。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 動態扭矩、轉速（可選）、功率（計算） | 輸出靈敏度 | 1.0~2.0mV/V；4~20mA；0~5/0~10V；RS485；頻率信號（方波/脈沖波） |
標準量程 | 0~100/200/500/1000/1500/2000Nm（非標準可定制） | 輸入/輸出阻抗 | 700±10/350±10Ω；700±5/350±5Ω |
綜合精度 | ±0.05%F·S；±0.1%F·S | 激勵電壓 | 5~15VDC（推薦10VDC）；可支持±15V供電（適配頻率信號輸出） |
非線性誤差 | ≤±0.05%F.S. | 最高轉速 | 3000rpm |
滯后誤差 | ≤±0.03%F.S. | 工作溫度 | -30℃~+70℃ |
重復性誤差 | ≤±0.03%F.S. | 溫度補償 | -15℃~+65℃ |
零點溫度漂移 | ≤±0.05%F.S./10℃ | 安全過載 | 150%F.S. |
溫度靈敏度漂移 | ≤0.02%F.S./10℃ | 絕緣電阻 | ≥5000MΩ/100VDC |
材質 | 精密合金鋼彈性體+316L不銹鋼殼體 | 安裝方式 | 鍵連接、法蘭連接（水平/垂直安裝） |
信號傳輸 | 非接觸電磁耦合 | 響應頻率 | 50μS |
零點輸出 | 0~±0.5%F.S. | 電氣連接 | 紅/E+、黑/E-、綠/S+、白/S-；頻率信號輸出可定制 |
防護等級 | IP67 | 使用壽命 | ≥18年 |

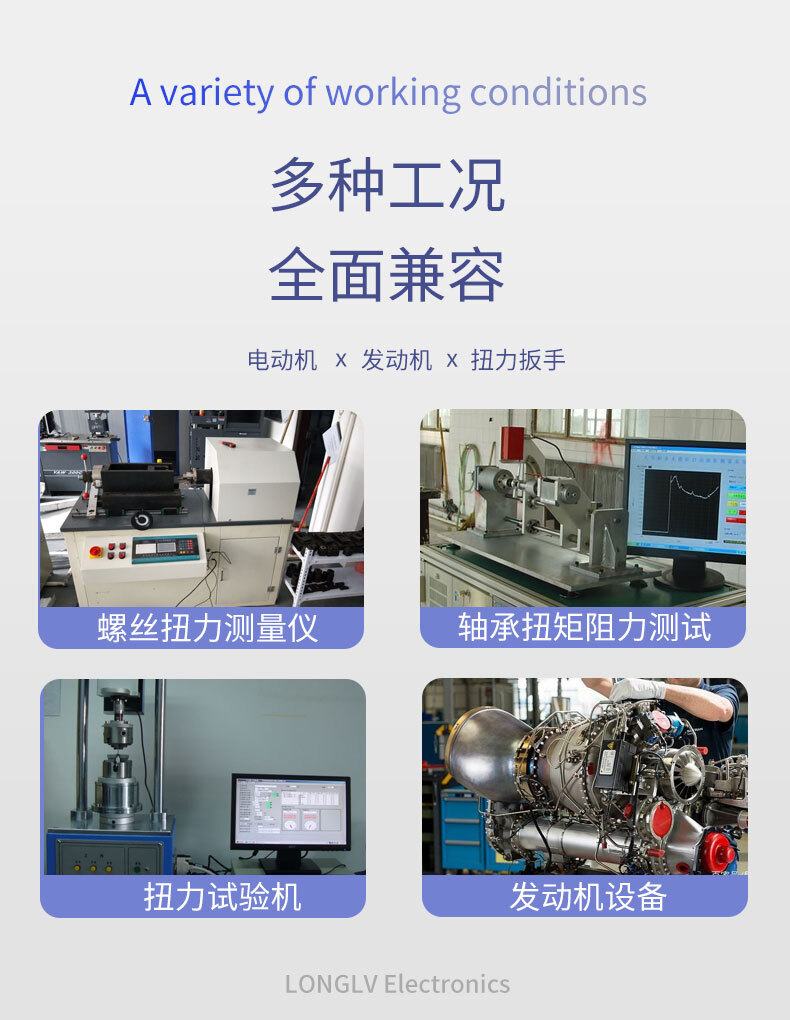

四、典型應用場景，覆蓋中量程高精度動態扭矩全領域
隆旅NJL-108憑借超高精度、高穩定性、智能適配、小型化、強環境適應的核心優勢，依托應變片電測技術的精準性，完美適配各類中量程高精度動態扭矩監測場景，廣泛應用于高端工業自動化、精密動力設備測試、計量校準、科研實驗室、新能源裝備、精密機械等核心領域，兼顧工業現場的實用性與實驗室的精密性，成為中量程高精度動態扭矩測量的核心傳感部件，同時可適配污水處理系統、粘度計制造等延伸場景。
1. 精密動力設備測試場景
用于精密電動機、小型發動機、伺服電機、新能源電機等旋轉動力設備的動態扭矩測試、效率標定、負載特性分析，精準捕捉電機啟動、加速、滿載、反轉等工況下的扭矩微小變化，為精密動力設備研發、生產質檢、性能優化提供核心數據，適配精密電機生產車間與動力設備研發實驗室，助力高端動力設備性能迭代升級，同時可用于發動機、內燃機等設備的扭矩及功率檢測。
2. 高端工業自動化場景
應用于精密齒輪箱、小型風機、精密輸送機、精密攪拌設備等高端工業設備的動態扭矩監測，實時反饋設備運行負載，預判齒輪磨損、軸承故障等風險，實現設備健康狀態實時監控與故障預警，降低非計劃停機率，提升生產效率與設備壽命，適配高端電子、精密制造等工業自動化生產線，同時可用于流程工業與過程工業中的旋轉機械監測。
3. 計量校準場景
用于精密扭力扳手、扭矩測試儀、計量儀器的扭矩校準與動態監測，確保計量儀器的準確性與校準精度，適配計量檢測機構、精密工具制造企業，保障產品裝配質量與計量儀器的校準可靠性，滿足高端計量檢測的嚴苛需求，是計量校準領域的核心輔助工具，同時可用于粘度計的扭矩校準與制造。
4. 科研與實驗室場景
用于高校實驗室、科研院所的動態扭矩教學與精密實驗，適配旋轉機械原理教學、中量程扭矩特性研究、精密動力設備實驗、材料力學測試等需求；支持超高精度、快響應、正反雙向測量，為科研教學與技術創新提供可靠測量工具，助力科研項目推進，尤其適合對測量精度要求極高的科研實驗場景。
5. 新能源裝備場景
應用于新能源
汽車驅動電機、小型風力發電機、儲能設備等新能源裝備的動態扭矩測試，實時監測動力輸出與傳動效率，為新能源裝備研發、性能優化、安全認證提供精準數據支撐，助力新能源行業高質量發展，適配新能源研發實驗室與小型新能源設備生產場景。
6. 精密機械場景
用于醫療器械、精密儀器、小型機器人等精密機械的動態扭矩監測與控制，精準控制設備運行扭矩，確保設備運行的穩定性與安全性，適配醫療器械制造、精密儀器研發等領域，滿足精密機械對扭矩測量的高精度、小型化需求。
7. 其他高端場景
適配小型船舶輔助動力設備、鐵路機車輔助系統、小型礦山機械的扭矩監測，實時掌握設備運行狀態，保障設備安全穩定運行；同時可用于污水處理系統動力設備的扭矩及功率檢測，適配多種高端細分場景的中量程高精度扭矩測量需求。
