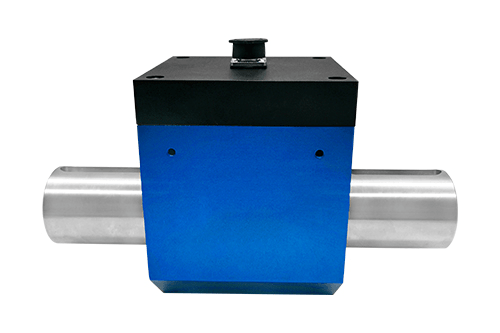

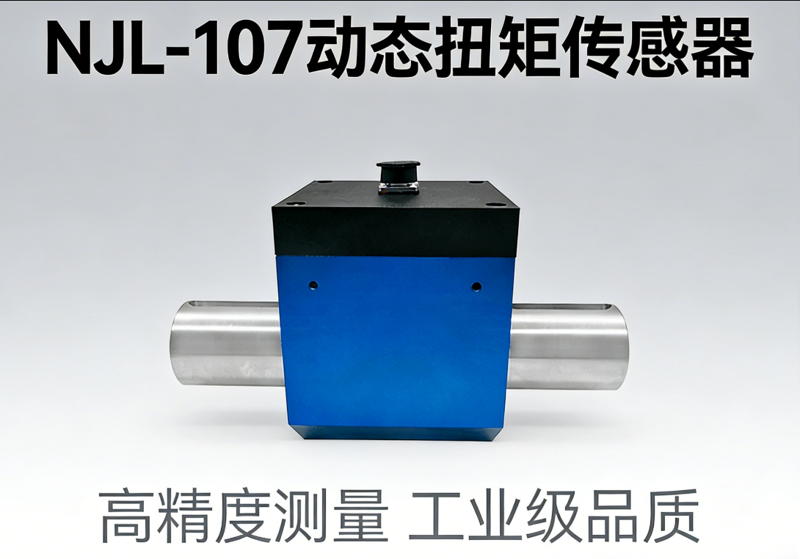

上海隆旅聚焦中大量程動態扭矩精準測量的核心痛點，推出NJL-107動態扭矩傳感器，采用非接觸式電磁耦合+全橋應變測量+高精度信號調理+寬溫補償一體化設計，專為0~5000Nm中大量程動態扭矩場景打造，以高精度、快響應、易安裝、強抗擾、正反雙向、長壽命為核心優勢，兼顧工業現場實測與實驗室精密測試，完美解決中大量程動態扭矩精準監測難題，成為中高端動態扭矩測量領域的優選方案，填補了常規傳感器“精度與便捷性不可兼得”的市場空白。
一、核心工作原理：非接觸耦合+高精度應變，動態扭矩高效轉換
依托電阻應變效應與非接觸式電磁耦合傳輸技術，結合高精度信號處理架構，實現中大量程旋轉扭矩從物理形變到電信號的高速、穩定、無損耗轉換，既適配工業現場的復雜工況，也滿足實驗室的精密測量要求，兼顧實用性與精準度。
1. 扭矩-形變精準轉換：傳感器核心采用高強度合金鋼結構彈性軸，抗扭剛性強、形變線性度優異，可穩定承受0~5000Nm中大量程扭矩負載。當彈性軸承受旋轉扭矩時，會產生均勻的剪切形變；粘貼于核心受力區的高精密箔式應變片組成全橋惠斯通電橋，電阻值隨形變線性變化，將扭矩物理量精準轉化為毫伏級電壓信號，完成力電高效轉換，響應頻率低至100μS，可捕捉瞬時扭矩波動。
2. 非接觸無損耗傳輸：采用電磁感應耦合技術，旋轉端（彈性軸）的電信號通過初級線圈無接觸耦合至固定端次級線圈，無機械滑環、無物理接觸磨損、無導線纏繞困擾，徹底解決傳統接觸式傳感器高速運轉時的信號衰減與機械損耗問題，支持長時間穩定運行，使用壽命大幅提升，同時避免引線磨損帶來的測量誤差。
3. 信號調理與工業適配：內置高精度信號調理電路與-10℃~+60℃寬溫域溫度補償模塊，結合全數字信號鏈設計與數字濾波技術，有效抵消環境溫度波動、電磁干擾帶來的測量誤差，信噪比提升至95dB以上，確保測量數據的穩定性與精準度。輸出標準1.0~2.0mV/V模擬信號，可搭配變送器轉換為4~20mA、0~5V、0~10V等工業標準信號，直接對接PLC、工控機、數據采集系統，實現動態扭矩實時監測、轉速同步測量、功率計算與超限報警，適配工業自動化與實驗室計量的多場景輸出需求。
4. 正反雙向精準識別：電路系統支持正、反雙向扭矩信號同步輸出，無需額外換向模塊，可精準識別旋轉方向與扭矩大小，適配電機正反轉測試、往復旋轉設備監測等復雜工況，無需反復調零，簡化測試流程，提升測量效率。
二、核心產品特性：中大量程專用，兼顧精密與便捷
定位中大量程工業級+實驗室級動態扭矩專用傳感器，核心圍繞“高精度、快響應、易安裝、強抗擾、正反雙向、長壽命”六大優勢設計，精準覆蓋0~5000Nm中大量程區間，相比普通動態扭矩傳感器，在響應速度、安裝便捷性與測量穩定性上全面升級，適配工業現場與實驗室雙重場景。
1. 高精度測量，捕捉微小扭矩波動
選用高強度合金鋼彈性體，受力均勻、抗疲勞性能優異；搭配進口高精密箔式應變片與全橋惠斯通電橋，綜合精度可達±0.1%F·S、±0.3%F·S、±0.5%F·S（線性+重復性+滯后），非線性誤差≤±0.1%F.S.，滯后誤差≤±0.05%F.S.，重復性誤差≤±0.05%F.S.，在0~5000Nm全量程內可精準捕捉動態扭矩微小波動，滿足工業生產質檢與實驗室研發級精密測量需求，適配新能源測試、電機標定等對精度要求嚴苛的場景。
2. 快響應設計，適配動態瞬時監測
優化信號調理電路設計，響應頻率低至100μS，可快速捕捉扭矩瞬時變化，適配電機啟動、加速、負載突變等動態工況，實時反饋扭矩?cái)?shù)據，為設備故障預警、工藝優化提供及時、精準的數據支撐，避免因響應滯后導致的測量偏差，尤其適配高速旋轉設備的動態監測需求。
3. 便捷安裝設計，快速集成多類軸系
采用兩端鍵連接設計，同時支持水平安裝與垂直安裝兩種方式，適配不同軸徑與安裝空間，無需復雜加工改造，安裝流程簡化為“軸系對接→固定安裝→接線校準”，可快速集成于現有設備與測試平臺，安裝效率提升70%以上。搭配彈性柱銷聯軸器或鋼性聯軸器連接，確保動力設備、傳感器、負載設備軸線同心度，避免震動影響測量精度。
4. 寬量程覆蓋，適配多類中大量程場景
標準量程覆蓋0~200/300/500/1000/2000/3000/5000Nm，全面覆蓋中量至大量程動態扭矩，適配電機測試、齒輪箱監測、攪拌設備、扭力扳手校準等多場景，無需多型號切換，降低選型與采購成本，兼顧工業現場的中大量程實測與實驗室的多量程測試需求。
5. 強抗干擾能力，復雜環境穩定運行
采用多層電磁屏蔽+數字濾波+隔離電路設計，絕緣電阻≥2000MΩ/100VDC，有效抵御工業車間變頻器、電機、高壓設備等強電磁干擾，動態扭矩信號傳輸無衰減、無失真；同時具備良好的抗振動性能，可在工業現場的震動、粉塵環境下穩定運行，也能滿足實驗室的潔凈、精密測量環境要求，適配多場景環境需求。
6. 正反雙向測量，適配復雜旋轉工況
支持正、反雙向扭矩同步測量，可同時輸出扭矩值與旋轉方向信號，適配電機正反轉測試、往復旋轉設備、攪拌裝置等復雜工況，無需額外配置換向模塊，簡化系統設計，降低集成成本，適用于多種旋轉機械的扭矩監測。
7. 寬溫域補償，適配多溫度場景
內置-10℃~+60℃寬溫域溫度補償模塊，零點溫度漂移≤±0.1%F.S./10℃，溫度靈敏度漂移≤0.03%F.S./10℃，工作溫度范圍達-20℃~+65℃，可在車間、戶外、實驗室等多溫度環境下穩定運行，長期無信號漂移，確保不同環境下的測量精度一致性。
8. 強過載保護，保障設備安全
內置120%F.S.安全過載保護結構，可承受瞬時扭矩沖擊與負載突變，避免傳感器因設備啟停、負載波動損壞，從硬件層面保障測量安全與設備壽命，適配扭矩波動較大的工業場景，降低設備運維成本。
9. 長壽命設計，免維護更省心
非接觸式傳輸設計無機械磨損，搭配高強度合金鋼材質與嚴格的品控標準，使用壽命長，無需頻繁維護，大幅降低工業現場與實驗室的運維成本，尤其適合長時間連續監測場景，減少因傳感器維護導致的測試中斷。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 動態扭矩、轉速（可選）、功率（計算） | 輸出靈敏度 | 1.0~2.0mV/V；4~20mA；0~5/0~10V（24V供電） |
標準量程 | 0~200/300/500/1000/2000/3000/5000Nm | 輸入/輸出阻抗 | 700±10/350±10Ω；700±5/350±5Ω |
綜合精度 | ±0.1%F·S；±0.3%F·S；±0.5%F·S | 激勵電壓 | 5~15VDC（推薦10VDC） |
非線性誤差 | ≤±0.1%F.S. | 最高轉速 | 1800rpm |
滯后誤差 | ≤±0.05%F.S. | 工作溫度 | -20℃~+65℃ |
重復性誤差 | ≤±0.05%F.S. | 溫度補償 | -10℃~+60℃ |
零點溫度漂移 | ≤±0.1%F.S./10℃ | 安全過載 | 120%F.S. |
溫度靈敏度漂移 | ≤0.03%F.S./10℃ | 絕緣電阻 | ≥2000MΩ/100VDC |
材質 | 合金鋼彈性體 | 安裝方式 | 鍵連接（水平/垂直安裝） |
信號傳輸 | 非接觸電磁耦合 | 響應頻率 | 100μS |
零點輸出 | 0~±1%F.S. | 電氣連接 | 紅/E+、黑/E-、綠/S+、白/S- |

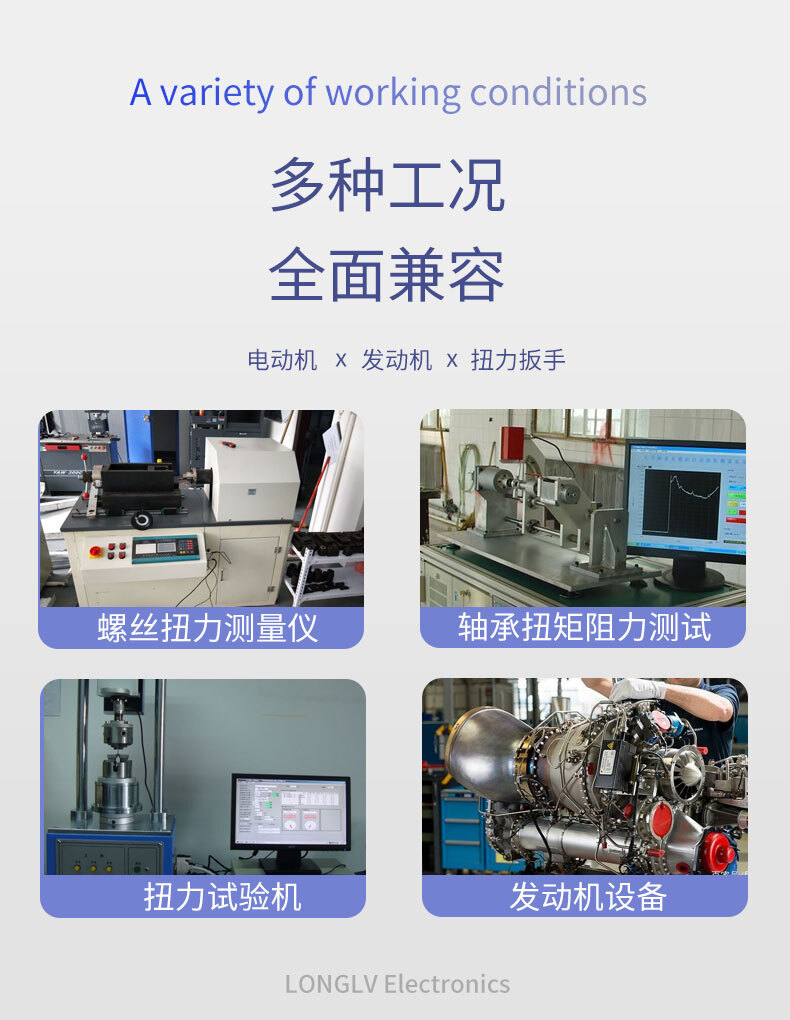

四、典型應用場景，覆蓋中大量程動態扭矩全領域
憑借高精度、快響應、易安裝、強抗擾的核心優勢，完美適配各類中大量程動態扭矩監測場景，廣泛應用于工業自動化、動力設備測試、精密機械、實驗室計量、新能源裝備等核心領域，兼顧工業現場的實用性與實驗室的精密性，成為中大量程動態扭矩測量的核心傳感部件。
1. 動力設備測試場景
用于電動機、發動機、內燃機等旋轉動力設備的動態扭矩測試、效率標定、負載特性分析，精準捕捉電機啟動、加速、滿載、反轉等工況下的扭矩變化，為動力設備研發、生產質檢、性能優化提供核心數據，適配電機生產車間與動力設備研發實驗室，助力設備性能提升。
2. 工業自動化場景
應用于風機、水泵、齒輪箱、輸送機等工業設備的動態扭矩監測，實時反饋設備運行負載，預判齒輪磨損、軸承故障等風險，實現設備健康狀態實時監控與故障預警，降低非計劃停機率，提升生產效率與設備壽命，適配各類工業自動化生產線。
3. 精密機械與工具校準場景
用于電動扭力扳手、精密擰緊設備、粘度計的扭矩校準與動態監測，確保擰緊精度與測量儀器的準確性；適配醫療器械、精密工具制造、計量檢測機構，保障產品裝配質量與計量儀器的校準精度，滿足精密制造與計量檢測的嚴苛需求。
4. 交通與礦山機械場景
應用于鐵路機車、
汽車、拖拉機、礦山機械中的扭矩及功率檢測，實時監測傳動系統負載與運行狀態，適配交通裝備研發與礦山機械實測場景，保障設備運行安全與可靠性，降低礦山機械等重載設備的運維成本。
5. 實驗室與科研場景
用于高校實驗室、科研院所的動態扭矩教學與實驗，適配旋轉機械原理教學、中大量程扭矩特性研究、動力設備實驗等需求；支持高精度、快響應、正反雙向測量，為科研教學與技術創新提供可靠測量工具，助力科研項目推進。
6. 其他工業場景
適配污水處理系統動力設備、流程工業與過程工業中的旋轉機械、攪拌設備（如中型反應釜、攪拌罐）的動態扭矩監測，實時掌握設備運行狀態，保障生產安全與效率；同時可用于粘度計制造，滿足工業生產中的粘度測量需求。
