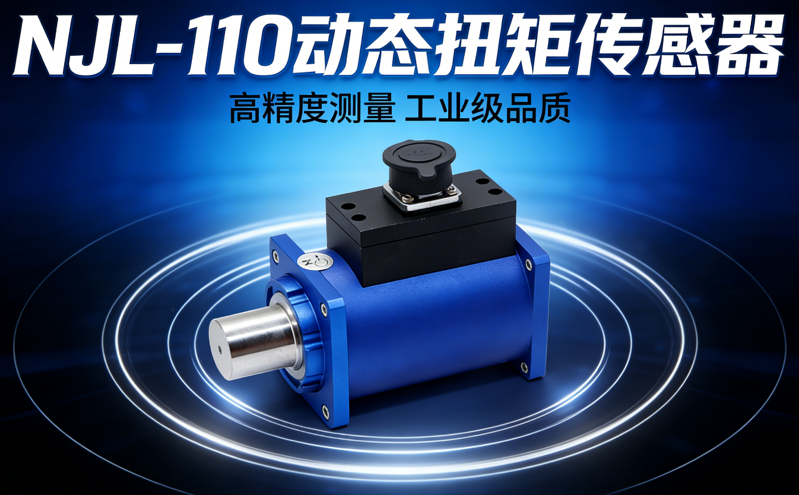

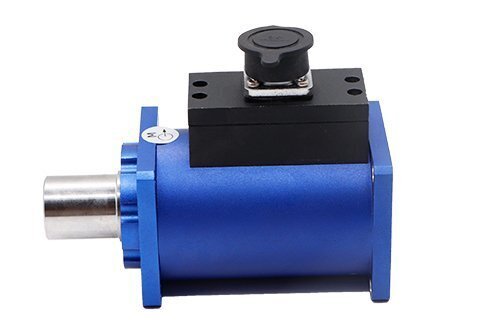

上海隆旅深耕動態扭矩測量領域，立足中高端通用場景的核心痛點，推出NJL-110動態扭矩傳感器，采用非接觸電磁耦合+高精度應變片電測+通用型結構設計+智能信號處理一體化方案，依托應變片電測核心技術，專為0~3000Nm中大量程通用型動態扭矩場景打造，以高精度、高通用性、智能便捷、穩定耐用、多場景適配為核心優勢，兼顧中高端工業現場實測、通用計量校準與科研實驗室精密測試，完美解決中高端通用場景動態扭矩監測“精度與通用性不可兼得”的行業難題，成為中大量程通用型動態扭矩測量的優選產品。
一、核心工作原理：應變電測+通用適配，精準高效轉換
以電阻應變效應為核心，結合非接觸式電磁耦合傳輸技術、通用型抗形變結構設計與智能信號處理架構，遵循應變片電測技術的核心邏輯，實現中大量程旋轉扭矩從物理形變到電信號的精準、高速、無損耗轉換，既滿足中高端場景的高精度測量要求，也適配多類通用場景的安裝與使用需求，兼顧測量精準度、運行穩定性與場景通用性。
1. 通用扭矩-形變精準轉換：傳感器核心采用高強度合金鋼彈性軸，經過精密熱處理與機械加工，抗扭剛性強、形變線性度優異，可穩定承受0~3000Nm中大量程動態扭矩負載，受力均勻且抗疲勞、抗形變性能突出，避免長期動態運行中出現彈性軸永久形變。當彈性軸承受旋轉扭矩時，會產生均勻的剪切形變；粘貼于核心受力區的進口高精密箔式應變片組成全橋惠斯通電橋，遵循應變片電測技術原理，電阻值隨形變線性變化，將扭矩物理量精準轉化為毫伏級電壓信號，完成力電高效轉換，響應頻率低至60μS，可精準捕捉動態工況下瞬時扭矩波動，實現動態扭矩的實時、連續監測，無需反復調零。
2. 非接觸無損耗傳輸：采用優化型電磁感應耦合技術，兼顧信號傳輸效率與通用性，旋轉端（彈性軸）的電信號通過初級線圈無接觸耦合至固定端次級線圈，無機械滑環、無物理接觸磨損、無導線纏繞困擾，徹底解決傳統接觸式傳感器高速運轉時的信號衰減與機械損耗問題，同時避免引線磨損帶來的測量誤差，支持長時間連續動態運行，使用壽命大幅提升，契合電感式扭矩傳感器長壽命、高可靠性的優勢，適配各類旋轉機械的通用監測需求。
3. 智能信號調理與多場景適配：內置高精度通用型信號調理電路與-15℃~+65℃寬溫域溫度補償模塊，結合全數字信號鏈設計、自適應數字濾波與智能校準技術，有效抵消工業場景振動、環境溫度波動、強電磁干擾等因素帶來的測量誤差，信噪比提升至96dB以上，確保測量數據的穩定性與精準度。輸出標準1.0~2.0mV/V模擬信號，可搭配變送器轉換為4~20mA、0~5V、0~10V、RS485等工業標準信號，支持頻率信號輸出（方波/脈沖波可選），直接對接PLC、工控機、數據采集系統與智能終端，實現動態扭矩實時監測、轉速同步測量（可選）、功率計算與超限報警，適配中高端工業自動化、通用計量、科研實驗等多場景輸出需求，可脫離二次儀表獨立使用（按規范提供電源即可輸出標準信號）。
4. 正反雙向精準識別與智能校準：電路系統支持正、反雙向扭矩信號同步輸出，無需額外換向模塊，可精準識別旋轉方向與扭矩大小，適配電機正反轉測試、往復旋轉設備監測等復雜工況，無需反復調零，簡化測試流程，提升測量效率；內置智能校準模塊，支持一鍵校準與遠程校準，大幅降低通用場景下的校準難度，確保長期測量精度穩定，契合動態扭矩傳感器“不需反復調零即可連續測量正反扭矩”的核心優勢。
二、核心產品特性：中大量程通用，兼顧精度與便捷
定位中大量程中高端通用型動態扭矩傳感器，核心圍繞“高精度、高通用性、智能便捷、穩定耐用、多場景適配”五大優勢設計，精準覆蓋0~3000Nm中大量程區間，依托應變片電測技術的核心優勢，相比普通通用型傳感器，在精度、穩定性與智能化程度上全面升級，適配中高端工業現場、通用計量校準與科研實驗室多重場景，同時具備安裝便捷、運維簡單、性價比突出的特點。
1. 高精度測量，捕捉微小扭矩波動
搭配進口高精密箔式應變片與全橋惠斯通電橋，遵循應變片電測技術的高精度優勢，綜合精度可達±0.05%F·S、±0.1%F·S（線性+重復性+滯后），非線性誤差≤±0.05%F.S.，滯后誤差≤±0.03%F.S.，重復性誤差≤±0.03%F.S.，在0~3000Nm全量程內可精準捕捉動態扭矩微小波動，滿足中高端工業生產質檢、通用計量校準與科研研發級的嚴苛測量需求，適配精密動力設備標定、通用扭矩儀器校準等對精度要求較高的場景。
2. 高通用性設計，適配多類場景與設備
采用通用型結構設計，兼容鍵連接、法蘭連接兩種安裝方式，同時支持水平安裝與垂直安裝，適配各類中高端旋轉機械的軸系結構，無需復雜加工改造，可快速集成于現有設備與測試平臺，適配精密電機、齒輪箱、輸送機、攪拌設備、計量儀器等多類設備的扭矩監測需求；標準量程覆蓋0~500/1000/2000/3000Nm，支持非標準量程定制，無需多型號切換，降低選型與采購成本，兼顧中大量程各類通用場景的測量需求。
3. 快響應高穩定，適配動態瞬時監測
優化信號調理電路與應變片粘貼工藝，響應頻率低至60μS，可快速捕捉動態工況下扭矩瞬時變化，適配電機啟動、加速、負載突變等動態工況，實時反饋扭矩數據，為設備故障預警、工藝優化、科研實驗分析提供及時、精準的數據支撐，避免因響應滯后導致的測量偏差；同時采用抗振動結構設計，運行穩定性優異，長時間連續動態監測無信號漂移，契合動態扭矩傳感器“檢測精度高、穩定性好”的特點。
4. 便捷安裝運維，降低使用成本
安裝流程簡化為“軸系對接→固定安裝→接線校準”，搭配通用型彈性柱銷聯軸器連接，確保動力設備、傳感器、負載設備軸線同心度，避免振動影響測量精度，凸顯“易于安裝”的優勢；非接觸式傳輸設計無機械磨損，搭配高強度合金鋼材質與嚴格的品控標準，使用壽命長，無需頻繁維護；內置智能信號診斷與故障自檢模塊，可實時反饋傳感器運行狀態，便于及時發現并解決設備問題，大幅降低中高端工業現場與實驗室的運維成本，尤其適合長時間連續動態監測場景。
5. 強抗干擾強防護，復雜環境穩定運行
采用多層電磁屏蔽+數字濾波+隔離電路設計，絕緣電阻≥5000MΩ/100VDC，有效抵御工業車間變頻器、電機、高壓設備等強電磁干擾，動態扭矩信號傳輸無衰減、無失真；采用316L不銹鋼殼體+全密封結構設計，防護等級達IP67，可抵御粉塵、油污、輕度腐蝕、短時淋雨等復雜環境侵蝕，同時具備優異的抗振動、抗沖擊性能，可在工業車間、戶外常規環境與實驗室的潔凈環境下穩定運行，適配多場景環境需求，契合動態扭矩傳感器“抗干擾性強”的特點。
6. 正反雙向測量，適配復雜旋轉工況
支持正、反雙向扭矩同步測量，可同時輸出扭矩值與旋轉方向信號，適配電機正反轉測試、往復旋轉設備、攪拌裝置等復雜工況，無需額外配置換向模塊，簡化系統設計，降低集成成本，適用于多種中高端旋轉機械的扭矩監測，無需反復調零即可連續測量，提升測試效率。
7. 寬溫域補償，全溫度場景適配
內置-15℃~+65℃寬溫域溫度補償模塊，零點溫度漂移≤±0.05%F.S./10℃，溫度靈敏度漂移≤0.02%F.S./10℃，工作溫度范圍達-30℃~+70℃，可在戶外低溫、車間高溫等多溫度場景下穩定運行，長期無信號漂移，確保不同環境下的測量精度一致性，適配更廣泛的中高端通用工況。
8. 強過載保護，保障設備安全
內置180%F.S.安全過載保護結構，可承受瞬時扭矩沖擊與負載突變，避免傳感器因設備啟停、負載波動損壞，從硬件層面保障測量安全與設備壽命，適配扭矩波動較大的中高端工業場景，降低設備運維成本，契合動態扭矩傳感器“靜態超載能力強”的特點，適配通用場景的安全需求。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 動態扭矩、轉速（可選）、功率（計算） | 輸出靈敏度 | 1.0~2.0mV/V；4~20mA；0~5/0~10V；RS485；頻率信號（方波/脈沖波） |
標準量程 | 0~500/1000/2000/3000Nm（非標準可定制） | 輸入/輸出阻抗 | 700±10/350±10Ω；700±5/350±5Ω |
綜合精度 | ±0.05%F·S；±0.1%F·S | 激勵電壓 | 5~15VDC（推薦10VDC）；可支持±15V供電（適配頻率信號輸出） |
非線性誤差 | ≤±0.05%F.S. | 最高轉速 | 3000rpm |
滯后誤差 | ≤±0.03%F.S. | 工作溫度 | -30℃~+70℃ |
重復性誤差 | ≤±0.03%F.S. | 溫度補償 | -15℃~+65℃ |
零點溫度漂移 | ≤±0.05%F.S./10℃ | 安全過載 | 180%F.S. |
溫度靈敏度漂移 | ≤0.02%F.S./10℃ | 絕緣電阻 | ≥5000MΩ/100VDC |
材質 | 高強度合金鋼彈性體+316L不銹鋼殼體 | 安裝方式 | 鍵連接、法蘭連接（水平/垂直安裝） |
信號傳輸 | 優化型非接觸電磁耦合 | 響應頻率 | 60μS |
零點輸出 | 0~±0.5%F.S. | 電氣連接 | 紅/E+、黑/E-、綠/S+、白/S-；頻率信號輸出可定制 |
防護等級 | IP67 | 使用壽命 | ≥18年 |

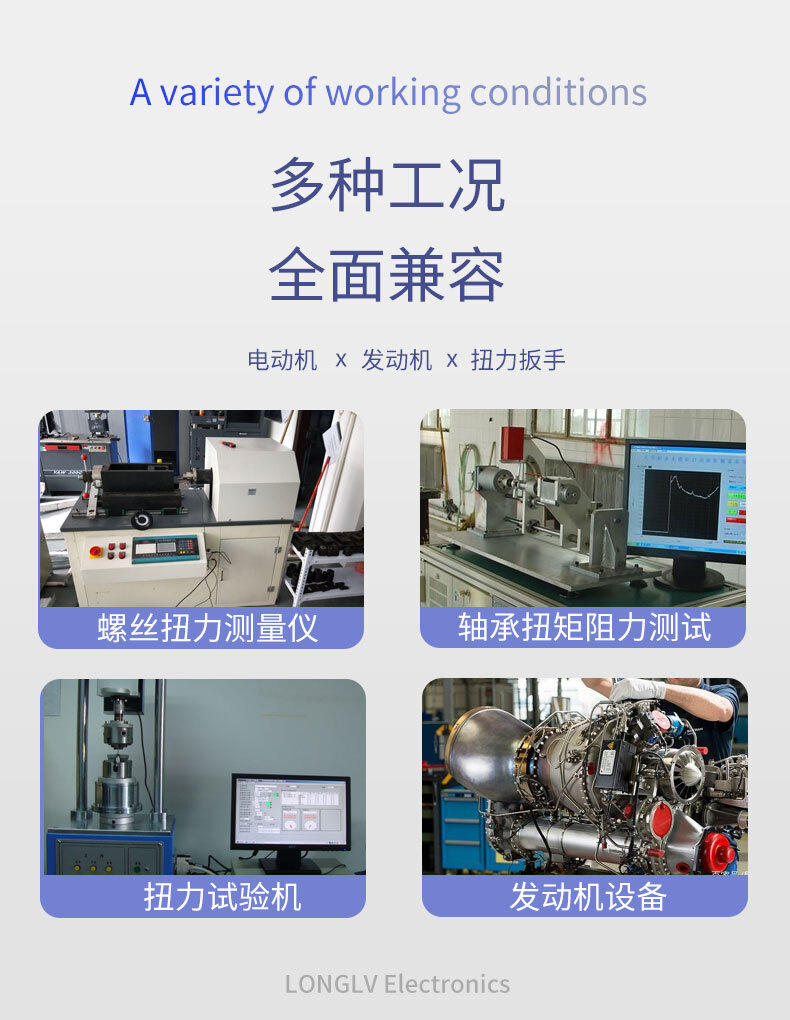

四、典型應用場景，覆蓋中大量程通用動態扭矩全領域
隆旅NJL-110憑借高精度、高通用性、智能便捷、穩定耐用的核心優勢，依托應變片電測技術的精準性，完美適配各類中大量程中高端通用型動態扭矩監測場景，廣泛應用于中高端工業自動化、精密動力設備測試、通用計量校準、科研實驗室、新能源裝備、精密機械等核心領域，兼顧工業現場的實用性、計量校準的精準性與實驗室的精密性，成為中大量程通用型動態扭矩測量的核心傳感部件，同時可適配污水處理系統、粘度計制造等延伸場景。
1. 精密動力設備測試場景
用于精密電動機、中型發動機、伺服電機、新能源電機等旋轉動力設備的動態扭矩測試、效率標定、負載特性分析，精準捕捉電機啟動、加速、滿載、反轉等工況下的扭矩微小變化，為精密動力設備研發、生產質檢、性能優化提供核心數據，適配精密電機生產車間與動力設備研發實驗室，助力中高端動力設備性能迭代升級，同時可用于發動機、內燃機等中型設備的扭矩及功率檢測。
2. 中高端工業自動化場景
應用于精密齒輪箱、中型風機、輸送機、攪拌設備等中高端工業設備的動態扭矩監測，實時反饋設備運行負載，預判齒輪磨損、軸承故障等風險，實現設備健康狀態實時監控與故障預警，降低非計劃停機率，提升生產效率與設備壽命，適配高端電子、精密制造、化工、食品加工等工業自動化生產線，同時可用于流程工業與過程工業中的旋轉機械監測。
3. 通用計量校準場景
用于中型扭矩測試儀、扭力扳手、計量儀器的扭矩校準與動態監測，確保計量儀器的準確性與校準精度，適配計量檢測機構、精密工具制造企業，保障產品裝配質量與計量儀器的校準可靠性，滿足中高端計量檢測的嚴苛需求，是通用計量校準領域的核心輔助工具，同時可用于粘度計的扭矩校準與制造。
4. 科研與實驗室場景
用于高校實驗室、科研院所的動態扭矩教學與精密實驗，適配旋轉機械原理教學、中大量程扭矩特性研究、精密動力設備實驗、材料力學測試等需求；支持高精度、快響應、正反雙向測量，為科研教學與技術創新提供可靠測量工具，助力科研項目推進，尤其適合對測量精度與通用性要求較高的科研實驗場景。
5. 新能源裝備場景
應用于新能源
汽車驅動電機、中型風力發電機、儲能設備等新能源裝備的動態扭矩測試，實時監測動力輸出與傳動效率，為新能源裝備研發、性能優化、安全認證提供精準數據支撐，助力新能源行業高質量發展，適配新能源研發實驗室與中型新能源設備生產場景。
6. 精密機械場景
用于醫療器械、精密儀器、中型機器人等精密機械的動態扭矩監測與控制，精準控制設備運行扭矩，確保設備運行的穩定性與安全性，適配醫療器械制造、精密儀器研發等領域，滿足精密機械對扭矩測量的高精度、通用性需求。
7. 其他通用場景
適配中型船舶輔助動力設備、鐵路機車輔助系統、中型礦山機械的扭矩監測，實時掌握設備運行狀態，保障設備安全穩定運行；同時可用于污水處理系統動力設備的扭矩及功率檢測，適配多種中高端通用細分場景的中大量程動態扭矩測量需求。
