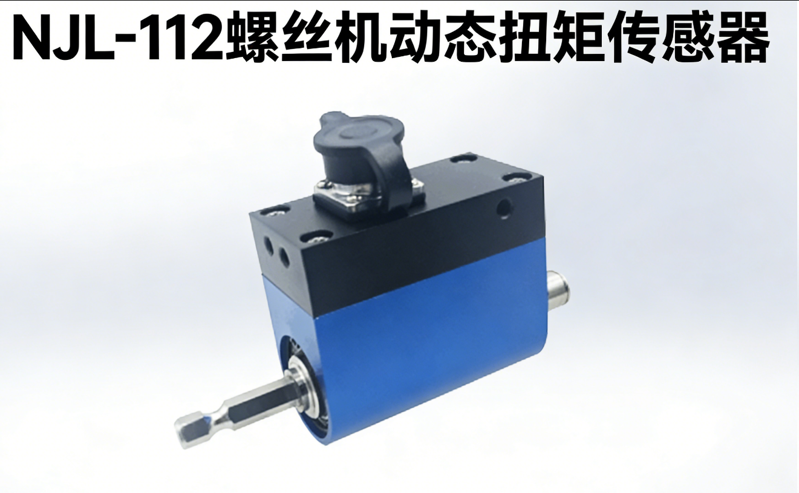

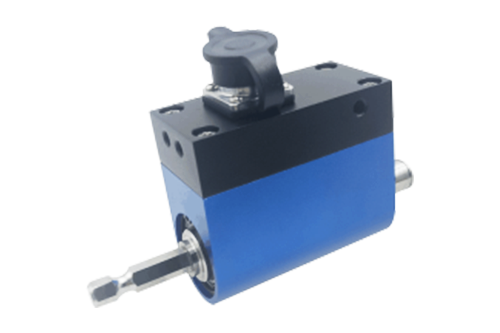

上海隆旅深耕動態扭矩測量領域，立足螺絲機專用場景痛點，推出NJL-112螺絲機動態扭矩傳感器，采用應變片電測核心技術+微型化結構設計+高頻響應信號調理+抗振動抗干擾優化一體化方案，專為螺絲機擰緊工序動態扭矩監測量身打造，精準覆蓋0~500Nm小中量程，以“微小扭矩精準測、高頻響應無滯后、微型適配易安裝、抗振抗擾穩運行、智能聯動易集成”為核心優勢，適配各類自動螺絲機、擰緊機器人、伺服擰緊設備，完美解決螺絲機動態扭矩監測“精度不足、適配性差、穩定性弱”的行業難題，成為螺絲機擰緊工序精準管控的核心傳感部件，助力裝配工序實現標準化、精準化、智能化升級。
一、核心工作原理：應變電測+微型適配，精準捕捉螺絲擰緊動態扭矩
以電阻應變效應為核心，結合螺絲機擰緊工況的特殊性，優化應變片電測技術的適配性，搭配微型化彈性軸設計、高頻響應信號調理電路與非接觸傳輸技術，實現螺絲機擰緊過程中動態扭矩從物理形變到電信號的快速、精準、無損耗轉換，精準匹配螺絲機高頻啟停、正反換向、微小扭矩波動的工況特點，兼顧測量精度、響應速度與安裝適配性，契合動態
扭矩傳感器“檢測精度高、穩定性好、不需反復調零即可連續測量正反扭矩”的核心優勢。
1. 螺絲機專用扭矩-形變轉換：傳感器核心采用微型高強度合金鋼彈性軸，經過精密熱處理與微型機械加工，體積小巧、抗扭剛性強、形變線性度優異，可穩定承受0~500Nm小中量程動態扭矩，完美適配螺絲機擰緊時的微小扭矩輸出與高頻負載變化，受力均勻且抗疲勞、抗形變性能突出，避免長期高頻啟停運行中出現彈性軸永久形變。當螺絲機擰緊螺絲時，彈性軸承受瞬時旋轉扭矩并產生均勻剪切形變；粘貼于核心受力區的進口高精密微型箔式應變片組成全橋惠斯通電橋，遵循應變片電測技術原理，電阻值隨形變線性變化，將微小扭矩物理量精準轉化為毫伏級電壓信號，完成力電高效轉換，響應頻率低至50μS，可精準捕捉螺絲機擰緊過程中瞬時扭矩波動、啟停峰值扭矩，實現動態扭矩的實時、連續監測，無需反復調零，有效規避螺絲擰緊過松、過緊問題。
2. 非接觸無損耗傳輸，適配高頻啟停：采用微型優化型電磁感應耦合技術，適配螺絲機高速旋轉、高頻啟停的工況，旋轉端（彈性軸）的電信號通過初級線圈無接觸耦合至固定端次級線圈，無機械滑環、無物理接觸磨損、無導線纏繞困擾，徹底解決傳統接觸式傳感器在螺絲機高頻運轉時的信號衰減、機械損耗與引線磨損問題，支持長時間連續動態運行，使用壽命大幅提升，同時避免機械接觸帶來的扭矩干擾，確保擰緊過程中扭矩測量的精準性，契合電感式扭矩傳感器長壽命、高可靠性的優勢，適配螺絲機高頻作業需求。
3. 高頻信號調理與智能適配：內置螺絲機專用高頻信號調理電路與-10℃~+60℃寬溫域溫度補償模塊，結合全數字信號鏈設計、自適應抗振動濾波技術，有效抵消螺絲機高頻振動、車間環境溫度波動、電磁干擾等因素帶來的測量誤差，信噪比提升至98dB以上，確保微小扭矩測量數據的穩定性與精準度。輸出標準1.0~2.0mV/V模擬信號，可搭配變送器轉換為4~20mA、0~5V、0~10V、RS485等工業標準信號，支持頻率信號輸出（方波/脈沖波可選），直接對接螺絲機PLC、工控機、擰緊控制系統與智能終端，實現動態扭矩實時監測、轉速同步測量（可選）、擰緊扭矩超限報警、數據記錄追溯，適配螺絲機自動化裝配線的集成需求，可脫離二次儀表獨立使用（按規范提供電源即可輸出標準信號），契合動態扭矩傳感器可獨立使用的特點。
4. 正反雙向精準識別，適配螺絲機換向工況：電路系統支持正、反雙向扭矩信號同步輸出，無需額外換向模塊，可精準識別螺絲機擰緊、反轉松退的旋轉方向與扭矩大小，適配螺絲機正反轉擰緊、松退校準等復雜工況，無需反復調零，簡化螺絲機控制流程，提升裝配效率，同時可精準捕捉反轉松退時的扭矩數據，為螺絲擰緊工藝優化提供數據支撐，解決螺絲機換向時扭矩測量不準的行業痛點。
二、核心產品特性：螺絲機專用，精準適配高頻擰緊工況
定位螺絲機專用動態扭矩傳感器，核心圍繞螺絲機擰緊工況的核心需求，依托應變片電測技術的核心優勢，聚焦“微小扭矩精準測、高頻響應、微型適配、抗振抗擾、智能便捷”五大核心特性設計，精準覆蓋0~500Nm小中量程，相比普通動態扭矩傳感器，在響應速度、抗振動能力、微型化程度與螺絲機適配性上全面升級，適配各類自動螺絲機、擰緊機器人、伺服擰緊設備，同時具備安裝便捷、運維簡單、性價比突出的特點，有效解決螺絲機擰緊扭矩監測的核心痛點，規避因扭矩偏差導致的產品裝配缺陷，參考螺絲機擰緊扭矩偏差控制的行業需求，進一步提升扭矩測量精度。
1. 高精度測量，捕捉微小扭矩波動
搭配進口高精密微型箔式應變片與全橋惠斯通電橋，遵循應變片電測技術的高精度優勢，綜合精度可達±0.05%F·S、±0.1%F·S（線性+重復性+滯后），非線性誤差≤±0.05%F.S.，滯后誤差≤±0.03%F.S.，重復性誤差≤±0.03%F.S.，在0~500Nm全量程內可精準捕捉螺絲機擰緊過程中微小扭矩波動（最小可捕捉0.01Nm扭矩變化），滿足消費電子、醫療器械等精密裝配場景的嚴苛扭矩要求，有效控制螺絲擰緊誤差，將實際扭矩與理論扭矩誤差控制在極小范圍，提升產品裝配合格率，適配螺絲機精密擰緊、扭矩標定等對精度要求較高的場景。
2. 高頻響應，適配螺絲機高頻啟停工況
優化信號調理電路與應變片粘貼工藝，響應頻率低至50μS，可快速捕捉螺絲機高頻啟停、瞬時擰緊的扭矩變化，無信號滯后，適配螺絲機每秒1~5次的高頻擰緊節奏，實時反饋擰緊扭矩數據，為螺絲機擰緊過程閉環控制提供及時、精準的數據支撐，避免因響應滯后導致的擰緊過緊、過松或滑牙問題，尤其適配批量自動化裝配場景，提升裝配效率與一致性，解決螺絲機高頻作業時扭矩監測滯后的行業痛點。
3. 微型化結構，適配螺絲機狹小安裝空間
采用螺絲機專用微型化結構設計，體積小巧、重量輕（最小可做到Φ20×50mm），適配各類螺絲機、擰緊機器人的狹小安裝空間，無需對螺絲機進行復雜加工改造，可直接集成于螺絲機擰緊軸、伺服電機輸出端，兼容螺絲機的安裝布局，不影響螺絲機正常擰緊作業，同時簡化安裝流程，提升裝配線集成效率，解決普通傳感器體積過大、無法適配螺絲機狹小空間的問題。
4. 強抗振動抗干擾，穩定適配擰緊工況
針對螺絲機高頻擰緊產生的振動問題，采用抗振動結構設計與自適應濾波技術，有效抵消螺絲機運行時的高頻振動干擾，確保扭矩測量數據無漂移、無失真；同時采用多層電磁屏蔽+隔離電路設計，絕緣電阻≥5000MΩ/100VDC，有效抵御車間變頻器、伺服電機等強電磁干擾，適配螺絲機自動化裝配線的復雜電磁環境，確保長期穩定運行，契合動態扭矩傳感器“抗干擾性強”的特點，避免振動與電磁干擾導致的扭矩測量偏差。
5. 便捷安裝運維，降低裝配線使用成本
采用螺絲機專用快速安裝結構，兼容鍵連接、螺紋連接兩種安裝方式，安裝流程簡化為“軸系對接→固定安裝→接線校準”，可快速集成于現有螺絲機與裝配線，安裝效率提升70%以上；非接觸式傳輸設計無機械磨損，搭配微型高強度合金鋼材質與嚴格的品控標準，使用壽命長，無需頻繁維護；內置智能信號診斷與故障自檢模塊，可實時反饋傳感器運行狀態，便于及時發現并解決螺絲機擰緊過程中的設備問題，大幅降低自動化裝配線的運維成本，尤其適合長時間連續批量裝配場景。
6. 強防護設計，適配裝配車間復雜環境
采用316L不銹鋼微型殼體+全密封結構設計，防護等級達IP67，可抵御裝配車間粉塵、油污、輕微水漬等復雜環境侵蝕，同時具備優異的抗沖擊性能，可承受螺絲機擰緊時的瞬時沖擊扭矩，避免傳感器因環境因素或沖擊損壞，適配消費電子、汽車零部件、家電等各類裝配車間場景，確保在復雜環境下的測量精度與穩定性。
7. 正反雙向測量，適配螺絲機換向作業
支持正、反雙向扭矩同步測量，可同時輸出扭矩值與旋轉方向信號，適配螺絲機擰緊、反轉松退、校準等復雜工況，無需額外配置換向模塊，簡化螺絲機控制系統設計，降低集成成本，同時可精準記錄松退時的扭矩數據，為螺絲擰緊工藝優化、故障排查提供數據支撐，無需反復調零即可連續測量，提升裝配效率與工藝管控水平。
8. 寬溫域補償，適配車間多溫度環境
內置-10℃~+60℃寬溫域溫度補償模塊，零點溫度漂移≤±0.04%F.S./10℃，溫度靈敏度漂移≤0.02%F.S./10℃，工作溫度范圍達-20℃~+65℃，可在裝配車間低溫、高溫等多溫度場景下穩定運行，長期無信號漂移，確保不同環境下螺絲擰緊扭矩測量的精度一致性，適配各類裝配車間的溫度環境需求。
9. 強過載保護，保障設備與裝配安全
內置180%F.S.安全過載保護結構，可承受螺絲機擰緊時的瞬時扭矩沖擊與負載突變，避免傳感器因扭矩過載損壞，同時可配合螺絲機控制系統實現扭矩超限報警，防止螺絲擰緊過緊導致的產品損壞或螺絲滑牙，從硬件層面保障測量安全、設備壽命與產品裝配質量，適配螺絲機扭矩波動較大的工況，契合動態扭矩傳感器“靜態超載能力強”的特點。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
測量物理量 | 動態扭矩、轉速（可選）、功率（計算） | 輸出靈敏度 | 1.0~2.0mV/V；4~20mA；0~5/0~10V；RS485；頻率信號（方波/脈沖波） |
標準量程 | 0~50/100/200/300/500Nm（非標準可定制） | 輸入/輸出阻抗 | 700±10/350±10Ω；700±5/350±5Ω |
綜合精度 | ±0.05%F·S；±0.1%F·S | 激勵電壓 | 5~15VDC（推薦10VDC）；可支持±15V供電（適配頻率信號輸出） |
非線性誤差 | ≤±0.05%F.S. | 最高轉速 | 5000rpm |
滯后誤差 | ≤±0.03%F.S. | 工作溫度 | -20℃~+65℃ |
重復性誤差 | ≤±0.03%F.S. | 溫度補償 | -10℃~+60℃ |
零點溫度漂移 | ≤±0.04%F.S./10℃ | 安全過載 | 180%F.S. |
溫度靈敏度漂移 | ≤0.02%F.S./10℃ | 絕緣電阻 | ≥5000MΩ/100VDC |
材質 | 微型高強度合金鋼彈性體+316L不銹鋼殼體 | 安裝方式 | 鍵連接、螺紋連接（適配螺絲機狹小空間） |
信號傳輸 | 微型優化型非接觸電磁耦合 | 響應頻率 | 50μS |
零點輸出 | 0~±0.4%F.S. | 電氣連接 | 紅/E+、黑/E-、綠/S+、白/S-；頻率信號輸出可定制 |
防護等級 | IP67 | 使用壽命 | ≥18年 |

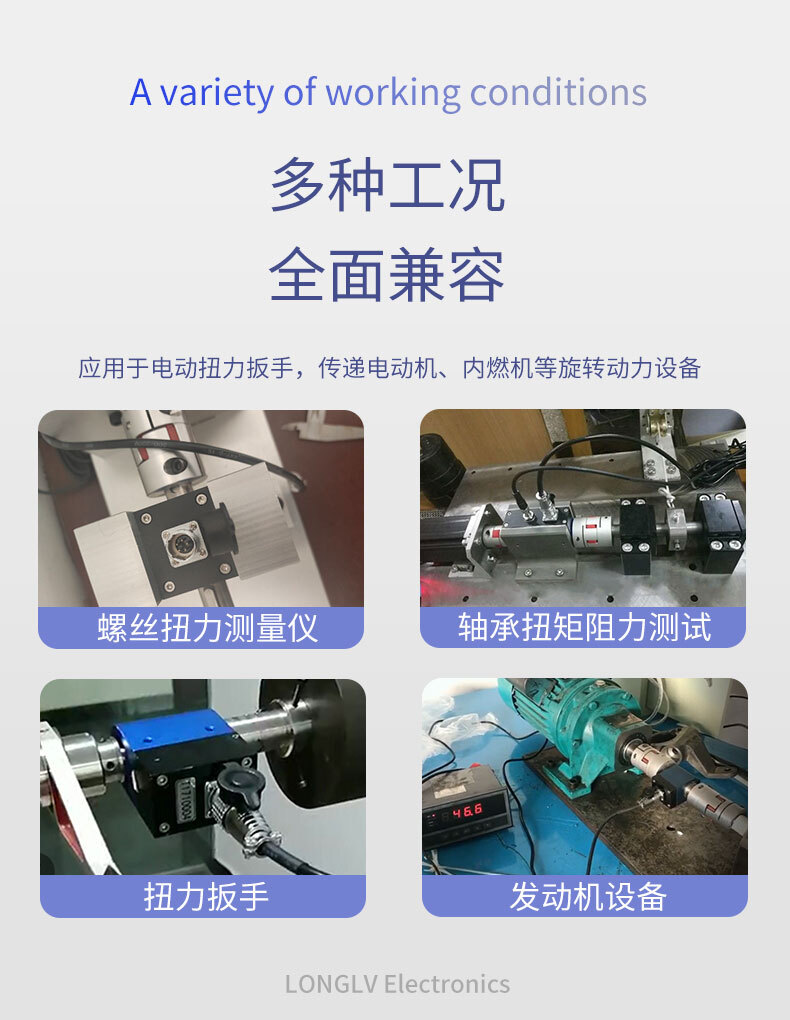

四、典型應用場景，覆蓋螺絲機擰緊全領域
憑借微小扭矩精準測、高頻響應、微型適配、抗振抗擾的核心優勢，依托應變片電測技術的精準性，完美適配各類螺絲機、擰緊機器人的動態扭矩監測場景，廣泛應用于消費電子、汽車零部件、醫療器械、家電制造、工程機械、精密儀器等核心裝配領域，聚焦螺絲擰緊工序的精準管控，助力企業提升產品裝配質量、降低不良率、實現裝配過程智能化追溯，同時適配螺絲機扭矩標定、擰緊工藝優化等延伸場景，參考螺絲機擰緊工藝的行業應用特點，進一步拓展適配范圍。
1. 消費電子精密裝配場景
用于手機、電腦、平板電腦、智能穿戴設備等消費電子產品的螺絲擰緊扭矩監測，適配小型自動螺絲機、桌面式擰緊機器人，精準捕捉微小扭矩波動，控制螺絲擰緊精度，避免因擰緊過緊導致的外殼變形、內部元器件損壞，或因過松導致的部件松動，提升消費電子產品裝配質量與合格率，適配消費電子批量自動化裝配線，同時可用于消費電子螺絲擰緊工藝的優化與校準，將扭矩誤差控制在極小范圍。
2. 汽車零部件裝配場景
應用于汽車發動機、變速箱、車門、儀表盤、座椅等零部件的螺絲擰緊扭矩監測，適配汽車行業專用自動螺絲機、伺服擰緊設備，實時監測擰緊扭矩大小與波動，確保汽車零部件裝配的緊固性與一致性，規避因螺絲松動導致的安全隱患，同時可記錄每一顆螺絲的擰緊扭矩數據，實現裝配過程可追溯，適配汽車零部件批量裝配場景，參考汽車零部件裝配的扭矩管控要求，提升扭矩監測的精準度與穩定性。
3. 醫療器械裝配場景
用于醫療器械（如注射器、輸液泵、手術器械）的螺絲擰緊扭矩監測，適配小型精密螺絲機，要求極高的扭矩精度與穩定性，避免因扭矩偏差導致的醫療器械故障，保障醫療器械使用安全，適配醫療器械潔凈裝配車間，同時可用于醫療器械螺絲擰緊工藝的標定與優化，滿足醫療器械行業的嚴苛裝配標準。
4. 家電制造裝配場景
用于冰箱、洗衣機、空調、電視機等家電產品的螺絲擰緊扭矩監測，適配家電行業自動化螺絲機、流水線擰緊設備，實時反饋擰緊扭矩數據，確保家電零部件裝配牢固，避免使用過程中出現螺絲松動、部件脫落等問題，提升家電產品使用壽命與質量穩定性，適配家電批量裝配線，同時可用于家電螺絲擰緊工藝的優化，提升裝配效率。
5. 精密儀器裝配場景
用于儀器儀表、精密量具、電子元器件等精密儀器的螺絲擰緊扭矩監測，適配微型螺絲機、精密擰緊機器人，精準捕捉微小扭矩變化，確保精密儀器內部部件裝配精準，避免扭矩偏差影響儀器測量精度或運行穩定性，適配精密儀器研發與生產裝配場景，同時可用于精密儀器螺絲擰緊扭矩的標定與校準。
6. 工程機械裝配場景
應用于工程機械（如挖掘機、裝載機）的小型零部件螺絲擰緊扭矩監測，適配工程機械專用螺絲機，可承受一定的振動與沖擊，實時監測擰緊扭矩，確保零部件裝配牢固，避免戶外作業時因螺絲松動導致的設備故障，適配工程機械裝配車間與戶外臨時裝配場景，同時可用于工程機械螺絲擰緊工藝的優化與故障排查。
7. 螺絲機扭矩標定場景
用于各類螺絲機、擰緊機器人的扭矩標定與校準，作為標準扭矩測量部件，確保螺絲機擰緊扭矩的準確性，適配計量檢測機構、螺絲機制造企業，為螺絲機出廠標定、日常校準提供精準的扭矩參考，保障螺絲機擰緊精度，同時可用于螺絲機扭矩誤差的排查與修正，參考螺絲機扭矩標定的行業規范，提升標定精度。
