一、核心工作原理：雙向差壓傳感+精準信號轉換，破解差壓測量難題
PTL801
差壓壓力變送器的核心工作邏輯是“雙向壓力采集+差值運算+高精度信號輸出”，區別于普通單壓變送器的單一壓力測量模式，其核心優勢在于采用雙測壓接口設計，可同時采集兩個測點的壓力信號，通過內部高精度運算模塊完成壓力差值計算，再將差值信號轉換為工業通用標準信號，適配各類需要差壓監測的工業場景，廣泛應用于流量、液位、壓差控制等核心環節 。

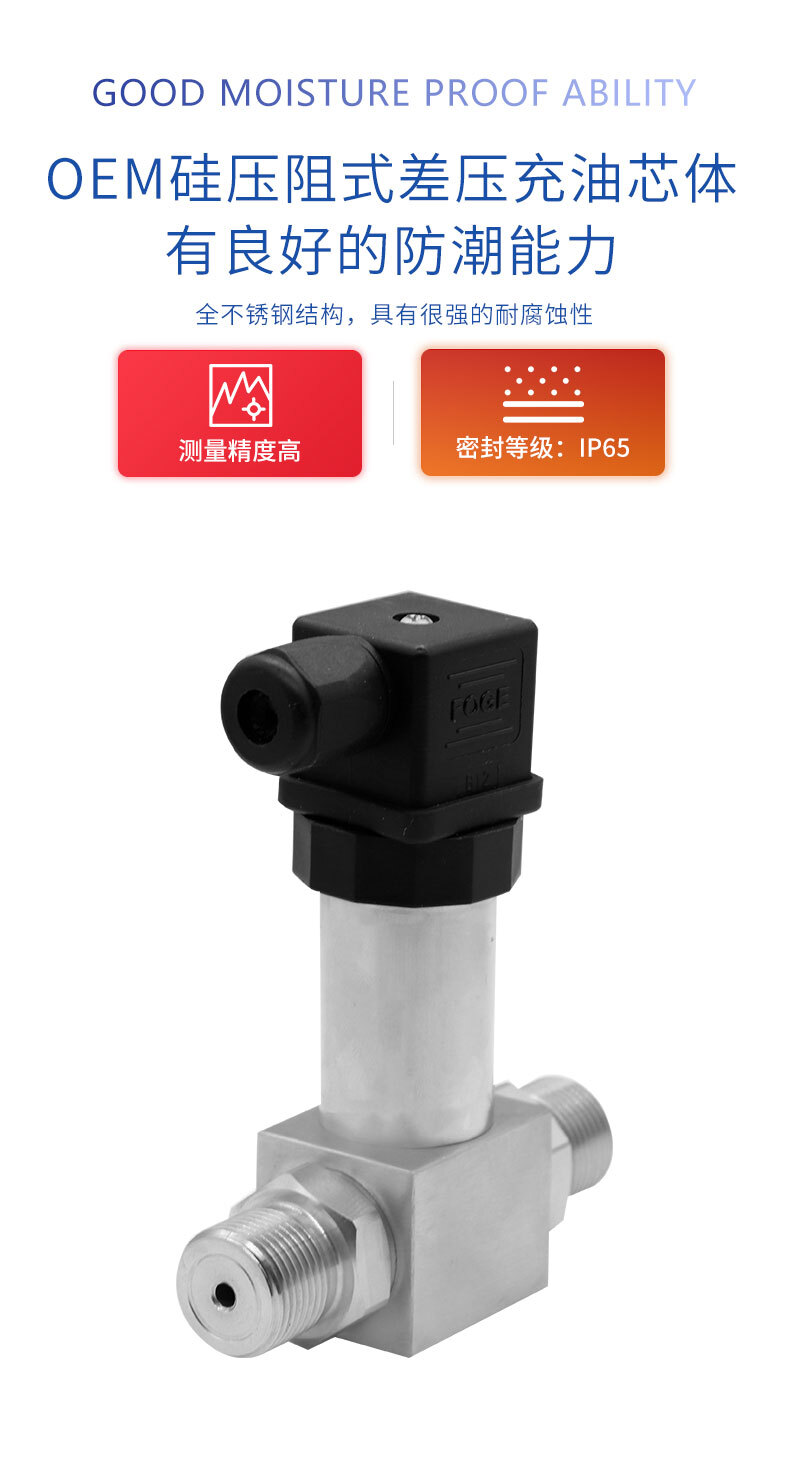

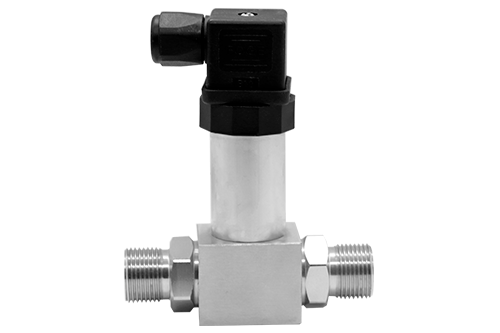

PTL801的核心亮點是**雙向差壓傳感結構**，搭載進口高精度差壓傳感芯片，搭配雙隔離膜片設計，兩個測壓接口分別連接被測系統的兩個壓力測點（高壓端與低壓端），可同時接收兩個測點的壓力信號，無需額外搭配多個變送器，簡化安裝與調試流程。雙隔離膜片采用316L不銹鋼材質，經特殊密封工藝處理，既能有效隔離被測介質，避免介質泄漏，又能確保壓力信號的精準傳遞，杜絕兩個測點壓力相互干擾，從根源上保障差壓測量的準確性。
工作時，兩個測點的壓力（高壓P1、低壓P2）分別作用于對應的隔離膜片，膜片產生微小彈性形變，形變通過內部傳壓介質傳遞至差壓傳感芯片，芯片捕捉兩個壓力的差值（ΔP=P1-P2），并將差值信號轉化為微弱電信號，經低噪聲放大、高精度溫度補償與抗干擾濾波處理后，輸出4~20mA（二線制）、0~5V、0~10V等工業通用標準信號。信號可直接與PLC、數據采集儀、上位機系統對接，實現差壓數據的遠程監測、數據記錄與自動化控制，全程無信號干擾、無數據失真，確保差壓測量的精準、高效與安全。同時，設備具備零點、滿量程可調功能，可根據實際工況靈活校準，有效抵消環境溫度、介質波動對測量精度的影響，確保長期運行穩定性。
二、產品核心特性：精準差壓+穩定可靠，適配多行業復雜工況
PTL801的核心競爭力源于雙向差壓傳感設計與精細化性能優化，在差壓測量精度、雙向適配、抗干擾能力、防腐耐磨、安裝靈活等方面形成多重優勢，完美解決傳統變送器在差壓測量中精度不足、響應滯后、干擾嚴重的痛點，兼顧實用性、可靠性與兼容性，適配石油化工、電力、環保、建筑HVAC等多個行業的復雜工況 。
1. 精準差壓測量，響應迅速：搭載進口高精度差壓傳感芯片，綜合精度達0.25%F·S（高精度款可達0.1%F·S），能精準捕捉微小差壓變化（最小可測差壓0.001MPa），滿足流程控制中精細化差壓監測需求。響應時間≤5ms，可快速捕捉壓力差值的瞬時變化，避免因響應滯后導致的控制失誤，適配流量監測、壓差報警等對響應速度要求高的場景。
2. 雙向壓力適配，量程靈活：采用雙測壓接口設計，支持雙向差壓測量，差壓量程覆蓋-100kPa~0~100MPa（可按需定制），既能測量正差壓（P1>P2），也能測量負差壓（P1<P2），適配不同場景的差壓監測需求，例如管道進出口壓差、過濾系統堵塞壓差、液位差等 。同時支持表壓、絕壓模式切換，兼容性更強。
3. 抗干擾能力出眾，穩定性強：采用先進的抗電磁干擾、抗振動設計，在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，可有效抵御工業現場的電磁干擾、振動干擾，避免差壓數據失真。采用寬溫溫度補償技術，在-20~85℃環境溫度范圍內，可有效抵消溫度漂移，長期穩定性控制在0.1%F·S/年，確保設備在復雜環境下穩定運行。
4. 防腐耐磨，適配多樣介質：雙隔離膜片選用316L不銹鋼材質，殼體采用全不銹鋼結構，具備優異的耐腐蝕、耐磨損、抗疲勞性能，可適配水、油、氣體、輕度腐蝕性介質等多種被測介質，避免膜片因介質腐蝕、磨損導致的測量失真，延長設備使用壽命 。同時具備良好的密封性能，防護等級達IP65（可定制IP67），可適配多塵、潮濕的惡劣工業環境。
5. 安裝適配靈活，兼容性強：機械連接支持M20×1.5、M22×1.5等標準螺紋，可根據客戶需求定制法蘭接口，雙測壓接口可靈活連接不同規格的管道、設備，無需大幅改造原有系統，適配不同場景的安裝布局需求 。電氣接口支持赫斯曼接頭、四芯電纜線等多種方式，出線方式可按需定制。供電電壓支持9~36VDC（標準供電為24VDC），輸出信號多樣，可根據工況需求選擇4~20mA、0~5V、0~10V或RS485數字輸出，輕松集成到各類工業測控系統中，適配工業過程控制、環境監測等多種應用場景 。
三、核心技術參數
- 測量形式：差壓（正差壓、負差壓），可切換表壓/絕壓模式
- 量程范圍：-100kPa~0~100MPa（可按需定制）
- 綜合精度：0.1%F·S、0.25%F·S、0.5%F·S
- 輸出信號：4~20mA（二線制）、0~5V、0~10V（三線制）、RS485數字輸出（可選）
- 供電電壓：9~36VDC（標準24VDC）
- 介質溫度：-20~150℃（可定制更高溫型號）
- 環境溫度：-20~85℃
- 長期穩定性：≤0.1%F·S/年
- 防護等級：IP65（可定制IP67）
- 絕緣電阻：＞2000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：316L不銹鋼隔離膜片、全不銹鋼殼體
- 電氣接口：赫斯曼接頭、四芯電纜線（可選）
- 機械連接：M20×1.5、M22×1.5等標準螺紋，可定制法蘭接口
- 振動影響：20Hz~1000Hz內，輸出變化小于0.1%F·S
- 響應時間：≤5ms
四、典型應用場景及實操案例
PTL801憑借精準差壓測量、雙向適配、抗干擾強、穩定可靠的核心優勢，廣泛應用于石油化工、電力能源、水處理、環保、建筑HVAC、食品醫藥等多個領域，尤其適配流量監測、液位控制、壓差報警、過濾系統堵塞檢測等需要差壓測量的場景，以下為3個真實實操案例，直觀呈現產品在實際工況中的應用價值 ：
案例一：石油化工管道流量監測（石油化工領域）
某大型石油化工企業，在原油輸送管道運行過程中，需通過差壓測量計算管道內原油流量，確保輸送效率穩定，避免流量過高導致管道磨損、流量過低影響生產進度。傳統單壓變送器無法測量管道進出口的壓力差值，無法精準計算流量，且易受管道振動、電磁干擾影響，出現數據失真，導致
流量計算偏差較大，影響生產管控 。
選用
隆旅PTL801差壓
壓力變送器后，通過M22×1.5標準螺紋接口，將雙測壓端分別連接管道進出口（高壓端接進口、低壓端接出口），選用0~1MPa差壓量程、0.25%F·S精度型號，完美適配管道差壓測量與流量計算需求。設備的雙隔離膜片有效隔離原油介質，避免泄漏，高精度差壓傳感芯片精準捕捉進出口壓力差值，響應迅速，可實時反饋流量變化；抗電磁、抗振動設計，有效抵御管道振動與現場電磁干擾，確保數據穩定。設備輸出4-20mA標準信號接入流量控制系統，通過差壓數據精準計算原油流量，當流量超出設定范圍時，自動聯動輸送泵調整轉速，確保輸送穩定。應用以來，設備連續穩定運行12個月，無任何數據失真、泄漏現象，流量計算誤差控制在±1%以內，大幅提升了石油輸送的管控精度與效率 。
案例二：電力鍋爐給水差壓監測（電力能源領域）
某火力發電廠，在鍋爐給水系統中，需監測給水管道的差壓，確保給水壓力穩定，避免因差壓過大導致管道破裂、差壓過小影響鍋爐供水，保障鍋爐安全穩定運行。鍋爐給水系統環境溫度高、振動頻繁，且存在輕微腐蝕性，傳統
差壓變送器抗干擾能力弱、耐腐蝕性能不足，易出現測量失真、設備損壞，無法滿足長期運行需求 。
引入隆旅PTL801差壓壓力變送器后，根據需求選用0~0.8MPa差壓量程、0.1%F·S高精度型號，通過定制法蘭接口安裝于鍋爐給水管道測壓點，雙測壓端分別連接給水管道的前后測點。設備的316L不銹鋼膜片具備優異的耐腐蝕、耐高溫性能，可適配鍋爐給水的工況環境；寬溫溫度補償與抗振動設計，有效抵消高溫與振動對測量精度的影響，確保差壓數據穩定。設備將差壓數據實時傳輸至鍋爐控制系統，工作人員可遠程監測，當差壓超出安全范圍時，自動觸發報警并聯動調整給水壓力。應用后，鍋爐給水系統運行穩定性大幅提升，未出現任何管道故障與設備損壞，差壓測量精度始終保持在0.1%F·S以內，保障了火力發電的安全與高效 。
案例三：污水處理液位差監測（環保領域）
某環保企業，在污水處理廠的沉淀池與過濾池之間，需監測兩個水池的液位差，確保污水輸送順暢，避免液位差過大導致污水溢出、液位差過小影響過濾效率。被測介質為污水，含有雜質且具有輕度腐蝕性，傳統差壓變送器易被雜質堵塞、腐蝕，導致測量失真，頻繁維護不僅增加成本，還影響污水處理流程 。
選用隆旅PTL801差壓壓力變送器后，安裝于兩個水池的測壓接口，雙測壓端分別連接沉淀池（高壓端）與過濾池（低壓端），選用0~0.2MPa差壓量程、0.5%F·S精度型號，適配污水液位差的測壓需求。設備的雙隔離膜片采用316L不銹鋼材質，耐腐蝕、耐磨損，可有效抵御污水中的雜質與腐蝕，避免堵塞與損壞；精準差壓測量功能，可實時捕捉兩個水池的液位差變化，數據穩定可靠。設備輸出信號與污水處理控制系統聯動，當液位差超出設定范圍時，自動調整輸送泵轉速，確保污水順暢輸送。應用后，污水處理流程穩定性提升80%，設備連續穩定運行8個月，無需頻繁維護，大幅降低了維護成本與故障發生率 。
