在發動機燃?xì)獗O(jiān)測、窯爐生產、高溫反應釜、冶金冶煉等工業場景中，壓強測量常常面臨超高溫介質的嚴苛考驗，被測介質溫度最高可達1300℃，傳統壓力變送器因缺乏有效的散熱結構，核心元件易受高溫炙烤而出現性能衰減、測量失真，甚至元件燒毀、設備泄漏等問題，不僅無法實現精準測壓，還會影響生產流程穩定，引發安全隱患。上海隆旅電子科技研發的PTL701水冷式壓力變送器，專為超高溫介質壓強測量量身打造，融合水循環冷卻技術、隔離式膜片設計與進口耐高溫材質，實現超高溫環境下的安全、精準、穩定測壓，徹底解決傳統壓力變送器在高溫場景中的測壓痛點，成為各行業高溫工況壓強監測的優選解決方案。
一、核心工作原理：水冷散熱+精準傳感，破解超高溫測壓難題
PTL701
水冷式壓力變送器的核心工作邏輯是“水循環主動散熱+隔離式壓力傳導+精準信號轉換”，區別于普通壓力變送器的自然散熱模式，其核心優勢在于通過內置水冷循環系統，主動帶走高溫介質傳遞的熱量，確保核心傳感元件始終處于常溫工作環境，同時搭配隔離式膜片設計，實現壓力的精準傳遞與介質隔離，適配0~1300℃超高溫介質的測壓需求 。
PTL701的水冷散熱系統遵循液體高效傳熱原理，由水冷套、循環液、微型水泵、散熱排等核心部件組成，完全契合水冷散熱的核心邏輯——利用水的高熱容（比熱容是空氣的4倍）和高導熱性，快速吸收并轉移熱量 。設備工作時，水冷套緊密包裹測量端與核心傳感元件，微型水泵驅動循環液（優選去離子水或防凍防腐水基液體）在密閉水道中高速循環，循環液流經高溫測量端時，快速吸收介質傳遞的熱量，隨后流經散熱排，將熱量散發至外界環境，實現主動降溫，確保核心元件工作溫度穩定在常溫范圍（-20~85℃），避免高溫導致的元件損壞或性能衰減 。

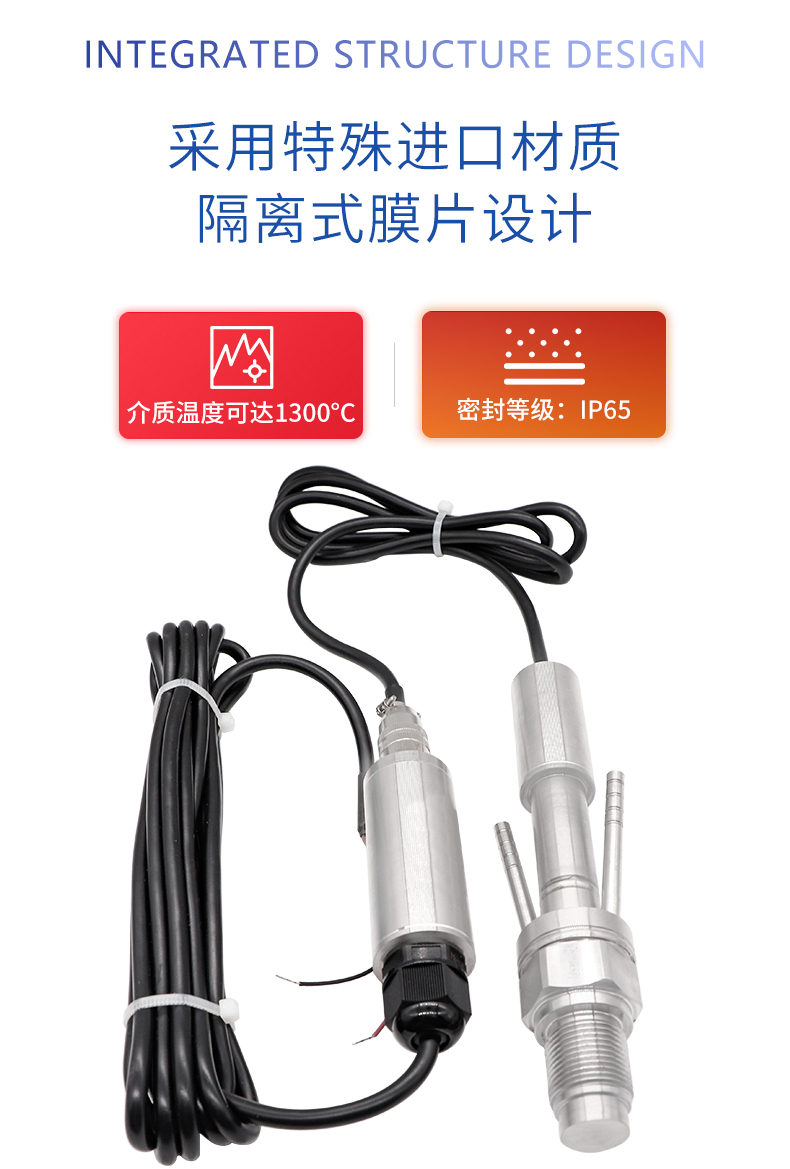

同時，設備采用**隔離式膜片設計**，搭配特殊進口耐高溫材質，膜片直接與超高溫介質接觸，將壓力信號通過隔離結構傳遞至內部高精度傳感芯片，既避免了高溫介質直接接觸核心芯片，又杜絕了介質泄漏隱患，同時確保壓力傳遞的精準性 。工作時，被測超高溫介質（如發動機燃?xì)?、窯爐煙氣、高溫熔體）直接作用于隔離式膜片，使膜片產生微小彈性形變，形變通過內部結構傳遞至進口高精度傳感芯片，芯片將壓力變化轉化為微弱電信號，經低噪聲放大、高精度溫度補償與抗干擾濾波處理后，輸出4~20mA（二線制）、0~5V、0~10V等工業通用標準信號 。信號可直接與PLC、數據采集儀、上位機系統對接，實現超高溫介質壓強的遠程監測、數據記錄與自動化控制，全程無高溫?fù)p壞、無泄漏風險，確保測壓安全與精準 。
二、產品核心特性：水冷強效散熱，適配超高溫復雜工況
PTL701的核心競爭力源于水循環冷卻技術與精細化性能優化，在超高溫適配、測量精度、安全防護、安裝適配等方面形成多重優勢，完美解決傳統壓力變送器在高溫場景中的使用痛點，兼顧實用性與可靠性 。
1. 強效水冷散熱，超高溫耐受：搭載一體化水循環冷卻系統，散熱效率比傳統風冷高3~5倍，可有效將測量端溫度從1300℃降至常溫，確保核心元件穩定工作 。介質溫度耐受范圍可達0~1300℃，適配發動機燃?xì)?、窯爐、高溫反應釜等各類超高溫測壓場景，徹底解決傳統變送器高溫失準、元件燒毀的難題 。冷卻水流速可按需調節，確保不同高溫工況下的散熱效果，避免冷卻不足導致的性能波動 。
2. 隔離式膜片，精準且安全：采用隔離式膜片設計，搭配特殊進口耐高溫材質，既能直接接觸超高溫介質，又能有效隔離高溫與核心傳感元件，同時杜絕介質泄漏 。膜片材質具備優異的耐高溫、耐磨損、抗腐蝕性能，可適配各類高溫介質，避免膜片因高溫老化、介質腐蝕導致的測量失真，長期使用穩定性強 。
3. 高精度測量，穩定性出眾：搭載高精度傳感芯片，綜合精度達1.0%F·S，能精準捕捉超高溫環境下的微小壓強變化，滿足高溫工況的精密測控需求 。采用先進的溫度補償技術，可有效抵消環境溫度與冷卻水溫變化對測量精度的影響，長期穩定性控制在0.15%F·S/年，在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，具備優異的抗振動干擾能力 。
4. 安全防護到位，適配惡劣場景：防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕，避免灰塵、水汽進入設備內部，影響水冷系統與傳感元件工作 。電氣接口采用四芯電纜線，具備良好的絕緣性能，絕緣電阻大于2000MΩ（100VDC），進一步提升使用安全性，適配高溫、多塵、潮濕的惡劣工業環境 。
5. 安裝適配靈活，兼容性強：機械連接支持M22×1.5等標準螺紋，可根據客戶需求定制其他螺紋接口，直接安裝于高溫管道、窯爐、反應釜等設備接口，無需大幅改造原有設備 。供電電壓支持10~30VDC（變送器標準24VDC，傳感器6~12VDC），適配各類工業供電環境，無需額外供電改造 。輸出信號多樣，可根據工況需求選擇4~20mA、0~5V、0~10V或mV/V型輸出，輕松集成到各類高溫測控系統中 。
三、核心技術參數
- 測量形式：表壓/絕壓/負壓（可按需選型）
- 量程范圍：2~80MPa（可按需定制）
- 綜合精度：1.0%F·S
- 輸出信號：4~20mA（二線制）、0~5V、0~10V（三線制）、1.0mV/V、1.5mV/V、2.0mV/V（四線制）
- 供電電壓：傳感器6~12VDC，變送器10~30VDC（標準24VDC）
- 介質溫度：0~1300℃（水冷散熱適配超高溫場景）
- 環境溫度：常溫（-20~85℃）
- 長期穩定性：≤0.15%F·S/年
- 防護等級：IP65
- 絕緣電阻：＞2000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：特殊進口耐高溫材質、隔離式膜片、全不銹鋼殼體
- 電氣接口：四芯電纜線
- 機械連接：M22×1.5（可定制其他螺紋）
- 振動影響：20Hz~1000Hz內，輸出變化小于0.1%F·S
- 散熱方式：水循環冷卻
四、典型應用場景及實操案例

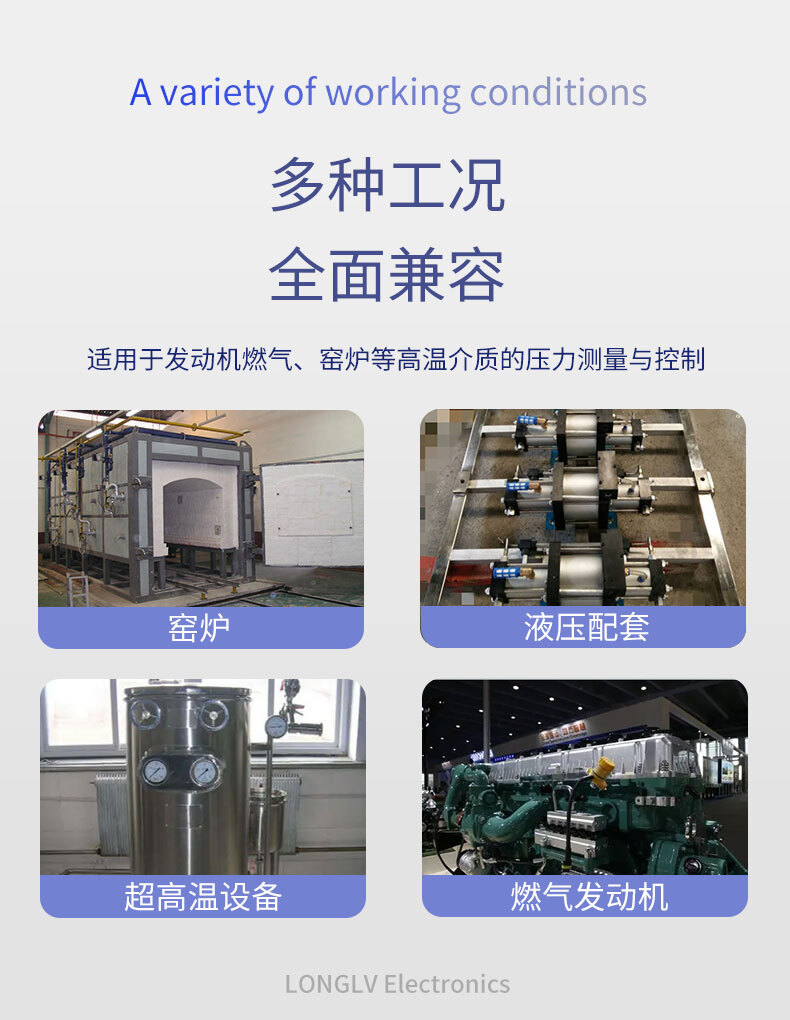

PTL701憑借強效水冷散熱、超高溫耐受、高精度測量、強穩定性的核心優勢，廣泛應用于發動機燃?xì)獗O(jiān)測、窯爐生產、高溫反應釜、冶金冶煉、
石油化工等高溫工業領域，以下為3個真實實操案例，直觀呈現產品在超高溫場景中的應用價值：
案例一：工業窯爐爐膛壓強監測（冶金/建材領域）
某建材生產企業，其工業窯爐用于瓷磚燒制，爐膛內溫度高達1200℃，需實時監測爐膛內的壓強，確保窯爐內壓力穩定，避免因壓強過高導致窯爐泄漏、壓強過低影響燒制質量。傳統壓力變送器無有效散熱結構，安裝后僅使用3天就出現核心元件燒毀、測量失真問題，頻繁更換設備不僅增加成本，還嚴重影響生產進度 。
選用
隆旅PTL701水冷式壓力變送器后，通過M22×1.5標準螺紋接口安裝于窯爐側壁測壓口，選用0~10MPa量程、4~20mA輸出型號，完美適配窯爐超高溫測壓需求 。設備啟動后，水循環冷卻系統持續運行，將測量端溫度從1200℃快速降至常溫，確保核心傳感元件穩定工作；隔離式膜片直接接觸爐膛高溫?zé)煔猓珳?zhǔn)傳遞壓力信號，無泄漏、無高溫?fù)p壞現象 。設備輸出信號接入PLC控制系統，實時監測爐膛壓強變化，當壓強超出設定范圍時，自動聯動通風設備調整風量，確保窯爐內壓強穩定。應用以來，設備連續穩定運行8個月，無任何故障，測量精度始終保持在1.0%F·S以內，無需頻繁更換維護，大幅提升了生產效率，降低了設備成本 。
案例二：發動機燃?xì)鈮簭?qiáng)監測（機械/汽車領域）
某發動機制造企業，在發動機性能測試過程中，需監測發動機燃?xì)馀艢饪诘膲簭?qiáng)，排氣口介質溫度高達800℃，壓強范圍5~20MPa，需精準捕捉壓強變化，為發動機性能優化提供數據支撐。傳統壓力變送器無法耐受高溫，易出現信號漂移、元件老化，無法滿足測試精度需求 。
引入隆旅PTL701水冷式壓力變送器后，根據測試需求選用0~20MPa量程、0.5%F·S精度型號，通過定制螺紋接口安裝于發動機燃?xì)馀艢饪?。設備的水循環冷卻系統高效散熱，確保核心元件在常溫環境下工作，避免高溫導致的性能衰減；隔離式膜片有效隔離高溫燃?xì)馀c核心芯片，同時精準傳遞壓力信號，響應迅速，能捕捉發動機運行過程中的瞬時壓強變化 。設備將壓強數據實時傳輸至測試控制臺，工作人員可實時監測燃?xì)鈮簭?qiáng)，為發動機性能優化提供可靠數據支撐。應用后，發動機性能測試數據準確率提升至100%，設備無任何高溫?fù)p壞、泄漏現象，大幅提升了測試效率與可靠性 。
案例三：高溫反應釜壓強監測（化工領域）
某化工企業，其高溫反應釜用于合成特種材料，反應過程中介質溫度高達900℃，壓強范圍3~15MPa，需實時監測反應釜內的壓強，確保反應條件穩定，避免因壓強波動導致反應失敗，或壓強過高導致反應釜泄漏，引發安全事故。傳統壓力變送器散熱效果差，測量精度不足，且易受高溫腐蝕，無法滿足化工生產的嚴苛需求 。
選用隆旅PTL701水冷式壓力變送器后，安裝于反應釜測壓接口，選用0~15MPa量程、1.0%F·S精度型號，適配反應釜超高溫、高壓的測壓需求 。設備的水循環冷卻系統持續帶走反應釜傳遞的高溫，隔離式膜片采用耐腐蝕耐高溫材質，可直接接觸反應介質，杜絕介質泄漏與膜片腐蝕 。先進的溫度補償技術有效抵消溫度波動的影響，確保壓強測量數據穩定，設備輸出信號與反應釜控制系統聯動，實時調整反應條件，確保反應穩定。應用后，特種材料合成合格率提升8%，設備連續穩定運行6個月，無任何故障，滿足化工生產的安全與合規要求 。
