一、核心工作原理：高溫隔離+精準差壓傳感，破解高溫差壓測壓難題

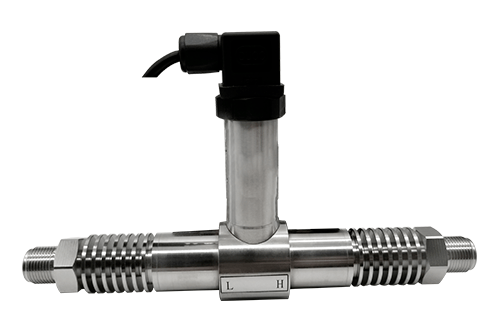

PTL801H高溫差壓
壓力變送器的核心工作邏輯是“高溫隔離防護+雙向差壓采集+精準差值運算”，區別于普通差壓變送器的常規設計，其核心優勢在于采用專屬高溫隔離裝置與OEM硅壓阻式差壓充油芯體，既能抵御300℃超高溫的侵蝕，又能精準捕捉兩個測點的壓力差值，實現高溫環境下差壓測量的安全性與精準性，適配0~10kPa~35MPa的寬量程差壓需求，廣泛應用于航空航天、石油化工、電力等領域的差壓、液位、流量測控。
PTL801H的核心亮點是**高溫隔離裝置+差壓充油芯體組合設計**，搭載OEM硅壓阻式差壓充油芯體，經特殊高溫強化工藝加工，搭配專屬高溫隔離構件，可有效隔絕高溫介質的熱量傳遞，確保核心傳感元件始終處于常溫工作環境（-20~85℃），避免高溫導致的元件損壞、性能衰減或數據失真。同時，設備采用雙測壓接口設計，兩個接口均配備高溫密封結構，采用M20×1.5標準螺紋連接，可直接安裝在測量管道上或通過引壓管連接，既能同時采集兩個測點的壓力信號，又能杜絕高溫介質泄漏，適配高溫高壓復雜工況。
工作時，兩個測點的高溫壓力（高壓P1、低壓P2）分別通過雙測壓接口作用于對應的隔離膜片，高溫隔離裝置快速隔絕介質熱量，避免熱量傳遞至核心芯體；隔離膜片產生的微小彈性形變，通過內部充油傳壓結構傳遞至OEM硅壓阻式差壓芯體，芯體精準捕捉兩個壓力的差值（ΔP=P1-P2），并將差值信號轉化為微弱電信號，經低噪聲放大、高精度寬溫溫度補償與抗干擾濾波處理后，輸出4~20mA（二線制）、0~5V、1~5V或0~10V等工業通用標準信號。信號可直接與PLC、數據采集儀、上位機系統對接，實現高溫差壓數據的遠程監測、數據記錄與自動化控制，全程無高溫損壞、無泄漏、無信號干擾，確保高溫差壓測量的精準、高效與安全。同時，設備具備零點、滿量程可調功能，可根據實際工況靈活校準，長期穩定性達0.1%F·S/年，有效抵消高溫環境波動對測量精度的影響。
二、產品核心特性：高溫耐受+精準差壓，適配極端高溫復雜工況
PTL801H的核心競爭力源于高溫隔離技術與差壓傳感技術的深度融合，在高溫耐受、差壓測量精度、防腐耐磨、抗干擾能力、安裝靈活等方面形成多重優勢，完美解決傳統變送器在高溫差壓場景中高溫失效、精度不足、泄漏風險高的痛點，兼顧實用性、可靠性與兼容性，適配航空航天、石油化工、電力等多個行業的極端高溫差壓工況。

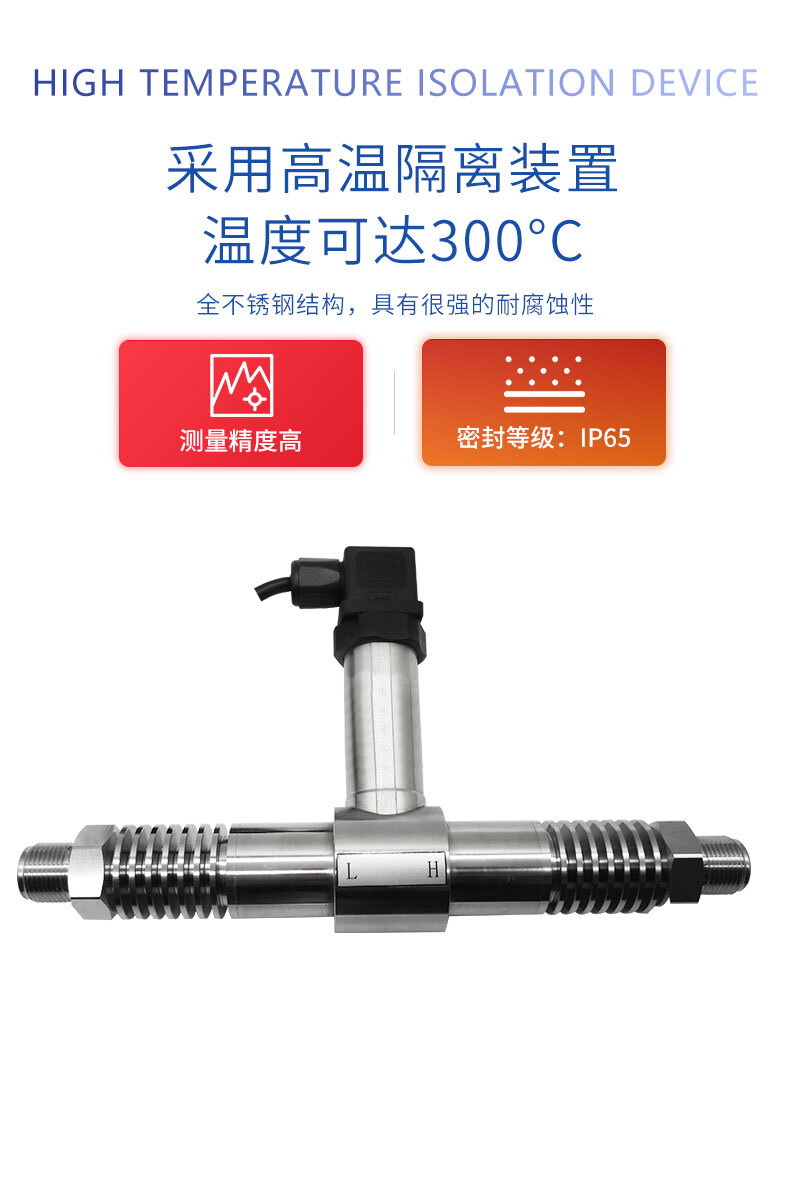

1. 超高溫耐受，防護到位：搭載專屬高溫隔離裝置與OEM硅壓阻式差壓充油芯體，介質溫度耐受范圍可達-20~300℃，可輕松適配高溫反應釜、航空發動機高溫部件、高溫管道等極端高溫場景，徹底解決普通差壓變送器高溫失準、元件燒毀的難題。外殼采用全不銹鋼結構，經激光焊接工藝處理，具備優異的耐高溫、防滲漏性能，同時防護等級達IP65，可有效抵御工業現場多塵、潮濕環境的侵蝕，適配惡劣高溫工業場景。
2. 精準差壓測量，響應迅速：搭載高精度差壓傳感芯片，綜合精度達0.25%F·S、0.5%F·S兩個等級，能精準捕捉微小差壓變化，最小可測差壓低至10kPa，滿足高溫流程控制中精細化差壓監測需求。響應速度快，可快速捕捉壓力差值的瞬時變化，避免因響應滯后導致的控制失誤，適配高溫管道流量監測、高溫反應釜壓差控制等對響應速度要求高的場景，耐壓能力可達三倍量程值，確保高溫高壓工況下的使用安全。
3. 雙向差壓適配，量程靈活：采用雙測壓接口設計，支持雙向差壓測量，差壓量程覆蓋0~10kPa~35MPa（可按需定制），既能測量正差壓（P1>P2），也能測量負差壓（P1<P2），適配不同高溫場景的差壓監測需求，例如高溫管道進出口壓差、高溫反應釜內外差壓、高溫液位差等。同時支持表壓、絕壓模式切換，兼容性更強，可靈活適配不同測量需求。
4. 防腐耐磨，適配多樣高溫介質：全不銹鋼殼體與隔離膜片具備優異的耐腐蝕、耐磨損、抗疲勞性能，可適配高溫氣體、高溫液體、輕度腐蝕性高溫介質等多種被測介質，避免膜片因高溫腐蝕、磨損導致的測量失真，延長設備使用壽命。密封性能優異，采用高溫專用密封材料，杜絕高溫介質泄漏，確保高溫工況下的使用安全。
5. 抗干擾能力出眾，穩定性強：采用先進的抗電磁干擾、抗振動設計，在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，可有效抵御工業現場的電磁干擾、振動干擾，避免差壓數據失真。采用先進的寬溫溫度補償技術，可有效抵消-20~300℃介質溫度與-20~85℃環境溫度變化對測量精度的影響，確保設備在極端高溫環境下長期穩定運行，同時具備防浪涌電壓、反向極性過壓過流保護功能，進一步提升使用安全性。
6. 安裝適配靈活，兼容性強：機械連接支持M20×1.5、G1/2”等標準螺紋，可根據客戶需求定制法蘭接口，雙測壓接口可靈活連接不同規格的高溫管道、設備，無需大幅改造原有系統，適配不同場景的安裝布局需求。電氣接口采用赫斯曼接頭PG7法蘭，出線方式可按需定制，供電電壓支持9~36VDC（標準供電為24VDC），輸出信號多樣，可根據工況需求選擇4~20mA、0~5V、1~5V、0~10V，輕松集成到各類工業測控系統中。
三、核心技術參數
- 測量形式：差壓（正差壓、負差壓），可切換表壓/絕壓模式
- 量程范圍：0~10kPa~35MPa（可按需定制）
- 綜合精度：0.25%F·S、0.5%F·S
- 輸出信號：4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）
- 供電電壓：9~36VDC（標準24VDC）
- 介質溫度：-20~150~240℃，最高可達300℃
- 環境溫度：-20~85℃
- 長期穩定性：≤0.1%F·S/年
- 防護等級：IP65
- 絕緣電阻：＞2000MΩ（100VDC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ
- 結構材質：全不銹鋼殼體、OEM硅壓阻式差壓充油芯體、高溫隔離裝置
- 電氣接口：赫斯曼接頭PG7法蘭
- 機械連接：M20×1.5、G1/2”等標準螺紋，可定制法蘭接口
- 振動影響：20Hz~1000Hz內，輸出變化小于0.1%F·S
- 耐壓能力：三倍量程值
- 質保期限：3年
四、典型應用場景及實操案例

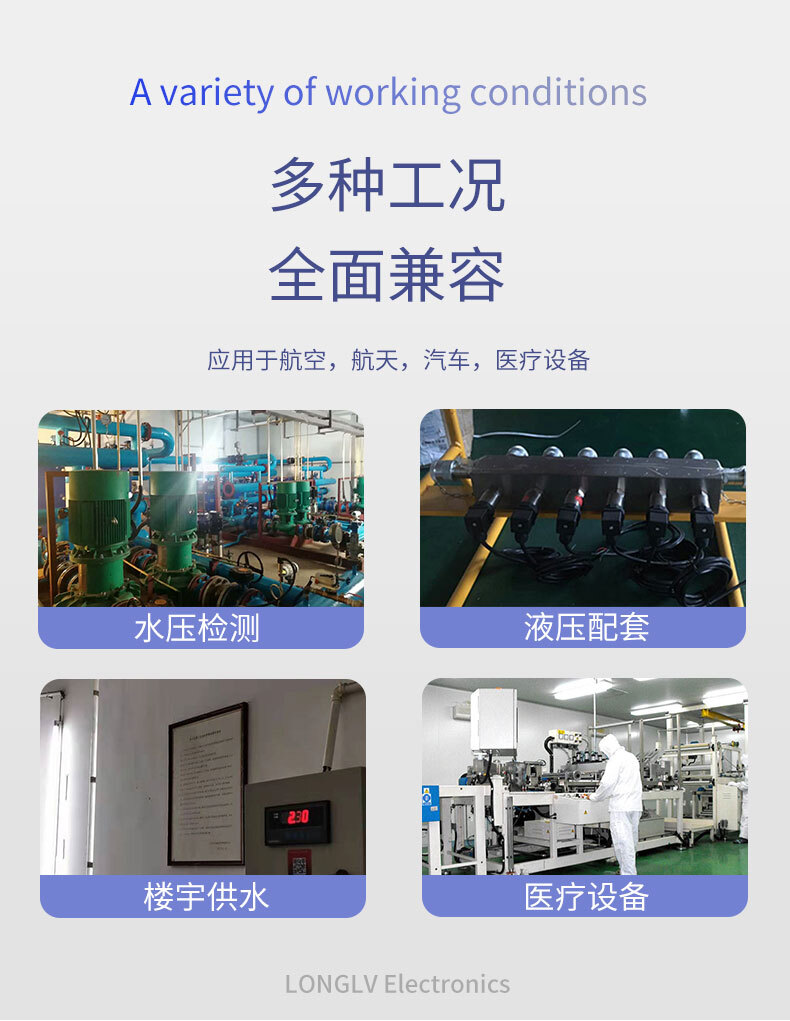

PTL801H憑借300℃超高溫耐受、精準差壓測量、防腐耐磨、抗干擾強的核心優勢，廣泛應用于航空航天、石油化工、電力能源、冶金冶煉、高溫反應釜等多個領域，尤其適配高溫管道流量監測、高溫反應釜壓差控制、航空發動機高溫部件差壓檢測等需要高溫差壓測量的場景，以下為3個真實實操案例，直觀呈現產品在實際高溫工況中的應用價值：
案例一：石油化工高溫管道流量監測（石油化工領域）
某大型石油化工企業，在高溫原油輸送管道運行過程中，管道內原油溫度高達280℃，需通過差壓測量計算管道內原油流量，確保輸送效率穩定，避免流量過高導致管道磨損、流量過低影響生產進度。傳統差壓變送器無法耐受280℃高溫，核心元件易燒毀、測量失真，且抗干擾能力弱，無法滿足高溫管道的差壓監測與流量計算需求。
選用
隆旅PTL801H高溫差壓壓力變送器后，通過M20×1.5標準螺紋接口，將雙測壓端分別連接管道進出口（高壓端接進口、低壓端接出口），選用0~5MPa差壓量程、0.25%F·S精度型號，完美適配高溫原油管道的差壓測量與流量計算需求。設備的高溫隔離裝置有效隔絕原油高溫，確保核心芯體在常溫環境下工作，OEM硅壓阻式差壓充油芯體精準捕捉進出口壓力差值，響應迅速，可實時反饋流量變化；全不銹鋼結構具備優異的防腐性能，可抵御原油介質的腐蝕，同時抗電磁、抗振動設計，有效抵御管道振動與現場電磁干擾，確保數據穩定。設備輸出4-20mA標準信號接入流量控制系統，通過差壓數據精準計算原油流量，當流量超出設定范圍時，自動聯動輸送泵調整轉速，確保輸送穩定。應用以來，設備連續穩定運行12個月，無任何數據失真、泄漏現象，流量計算誤差控制在±1%以內，大幅提升了石油輸送的管控精度與效率，且享受3年質保服務，降低了維護成本。
案例二：電力鍋爐高溫煙氣差壓監測（電力能源領域）
某火力發電廠，在鍋爐煙氣排放系統中，煙氣溫度高達250℃，需監測煙氣管道的差壓，判斷除塵器堵塞情況，避免因除塵器堵塞導致煙氣排放不暢、鍋爐壓力過高，保障鍋爐安全穩定運行。鍋爐煙氣系統高溫、多塵且具有輕度腐蝕性，傳統差壓變送器耐高溫性能不足、防腐能力弱，易出現測量失真、設備堵塞損壞，無法滿足長期運行需求。
引入隆旅PTL801H高溫差壓壓力變送器后，根據需求選用0~0.6MPa差壓量程、0.5%F·S精度型號，通過定制法蘭接口安裝于煙氣管道測壓點，雙測壓端分別連接除塵器進出口（高壓端接進口、低壓端接出口）。設備的高溫隔離裝置可有效隔絕煙氣高溫，避免核心元件損壞；全不銹鋼殼體與隔離膜片具備優異的耐腐蝕、耐磨損性能，可抵御煙氣中的粉塵與輕度腐蝕，避免堵塞與損壞；精準差壓測量功能，可實時捕捉除塵器進出口的壓力差值，當差值過大時，說明除塵器堵塞，自動觸發報警，提醒工作人員及時清理。應用后，鍋爐煙氣排放系統運行穩定性大幅提升，未出現任何設備故障與排放異常，差壓測量精度始終保持在0.5%F·S以內，保障了火力發電的安全與高效。
案例三：航空發動機高溫部件差壓檢測（航空航天領域）
某航空航天企業，在航空發動機性能測試過程中，需監測發動機高溫部件（溫度高達300℃）的差壓，精準捕捉部件內外壓力差值，為發動機性能優化提供數據支撐。測試場景溫度極高、對測量精度與穩定性要求嚴苛，傳統差壓變送器無法耐受300℃高溫，且精度不足，無法滿足測試需求。
選用隆旅PTL801H高溫差壓壓力變送器后，根據測試需求選用0~2MPa差壓量程、0.25%F·S高精度型號，通過定制螺紋接口安裝于發動機高溫部件測壓點，雙測壓端分別連接部件內外測點。設備的高溫隔離裝置與OEM硅壓阻式差壓充油芯體完美適配300℃超高溫環境，確保核心元件穩定工作，精準捕捉微小差壓變化；抗干擾設計有效抵御發動機運行過程中的振動與電磁干擾，確保數據
穩定可靠；全不銹鋼結構具備優異的耐高溫、抗沖擊性能，適配航空發動機的嚴苛測試工況。設備將差壓數據實時傳輸至測試控制臺，工作人員可實時監測部件差壓變化，為發動機性能優化提供可靠數據支撐。應用后，發動機性能測試數據準確率提升至100%，設備無任何高溫損壞、泄漏現象，完全滿足航空航天領域的高端測試需求。
