一、核心工作原理：板環式彈性體+高精度應變傳感，中重載測力穩準高效

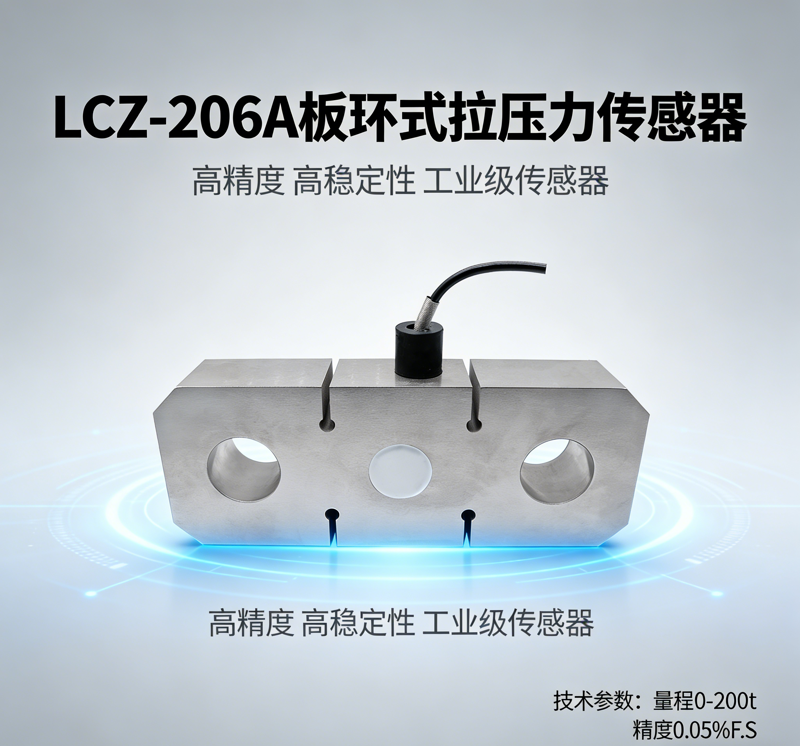

隆旅LCZ-206A采用
一體化板環式彈性結構，這是它區別于205系列輪輻式、204系列柱式傳感器的核心設計，也是板環式傳感器適配中重載、多場景的關鍵優勢。該結構經過專業力學仿真優化，呈對稱板環狀，受力時應力分布均勻，無局部應力集中，專門針對30KN~300KN中重載量程做專項強化，既具備優異的結構剛性與中重載承載能力，又擁有超強的抗沖擊、抗疲勞性能，可完美適配中重載、瞬時沖擊、吊裝懸掛等復雜受力工況。傳感器支持拉力、壓力雙向精準測量，軸向受力即可輸出穩定信號，無需區分受力方向，兼顧靜態中重載穩態測力與動態瞬時力值捕捉，全面適配各類工業中重載測力、載荷監測與稱重工況。
其核心測量邏輯依托工業領域成熟可靠的應變電阻效應，針對中重載、抗沖擊場景做專項優化，實現中重載力信號到電信號的高精度線性轉換，測量原理穩定、誤差可控、長期一致性極強，完全滿足中重載精密測力的嚴苛要求：傳感器內部板環式彈性體的環體表面，緊密貼合中重載級高精密低滯后電阻應變片，組成全橋惠斯通電橋；當外部中重載拉力、壓力或瞬時沖擊外力沿軸向作用于傳感器兩端時，板環式彈性體發生均勻、可控的微小彈性形變，帶動應變片同步形變，應變片電阻值隨之發生線性變化；惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部中重載專用低噪聲信號調理、線性誤差精細校正、全溫域溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配工業級中重載變送模塊，輕松轉換為4~20mA、0~5V、0~10V等標準工業信號，直接對接中重載PLC、工控機、高精度數據采集儀、專用中重載測力儀表，完成力值實時顯示、曲線記錄、過載超限報警、數據存儲與遠程管控，完整實現中重載環境下拉壓力物理量從受力感知、信號轉換到數字化精準管控的全流程閉環。
為適配中重載復雜工業環境與長期高頻使用需求，LCZ-206A內置
寬溫域雙重溫度補償模塊，針對性抵消-20℃~80℃寬溫域內環境溫度波動帶來的零點漂移與靈敏度漂移，將溫漂誤差控制在極低水平，徹底解決中重載場景下溫度變化導致的測量數據失真問題；同時采用全密封激光焊接封裝工藝，搭配優質高強度不銹鋼材質，具備優異的防潮、防塵、防油污、耐輕微腐蝕、抗震動性能，防護等級達到IP65，即便在車間中重載震動、潮濕多塵、油污附著、戶外露天等嚴苛環境下，也能持續輸出
穩定可靠的中重載測量數據，避免內部元件受侵蝕，保障長期中重載運行的穩定性與耐用性。
二、核心產品特性：板環式中重載設計，兼顧適配性與可靠性
隆旅LCZ-206A定位中重載精密型板環式拉壓力傳感器，核心圍繞“中重載承載、強抗沖擊、高精度、安裝靈活、密封耐用、抗干擾強”六大核心優勢設計，精準填補常規傳感器中重載與多場景適配難以兼顧的空白，相比205系列輪輻式款體積更小巧、安裝更靈活，相比204系列柱式款抗沖擊更強、受力更均勻，完美適配中重載復雜受力、多安裝場景需求，實用性與可靠性拉滿。

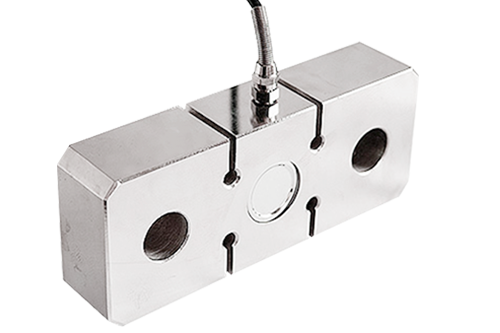

1. 板環式結構，中重載承載更高效
采用一體化板環式彈性結構，經一體鍛造與精密加工而成，結構剛性優異，可穩定適配30KN~300KN中重載量程，最大極限過載可達150%F.S.，長期中重載下無塑性形變、無信號漂移，能夠輕松勝任中重型設備載荷監測、大型吊裝稱重、工程結構力檢測等中重載場景，徹底解決常規傳感器中重載承載能力不足的痛點。
2. 超強抗沖擊抗疲勞，瞬時受力無損壞
板環式對稱結構天生具備優異的抗沖擊、抗疲勞性能，經過專項抗沖擊優化設計，可有效抵御瞬時重載沖擊與長期高頻疲勞受力，避免傳感器因沖擊導致的元件損壞、信號中斷，相比常規柱式、輪輻式傳感器，抗沖擊能力大幅提升，適配吊裝、鍛壓等存在瞬時沖擊的中重載場景，使用壽命更長。
3. 中重載級高精度，微小波動可捕捉
針對中重載載荷梯度專項優化中重載標定工藝，選用中重載級高靈敏應變片，非線性、滯后、重復性誤差均控制在嚴苛工業標準范圍內，可精準捕捉中重載環境下的微小力值波動與瞬時沖擊力度，兼顧優異承載能力與測量精度，完美解決“中重載量程夠了精度不夠”的行業痛點，測量數據真實可靠、重復性極佳，滿足中重載精密測力需求。
4. 安裝靈活多樣，適配多場景需求
板環式結構設計緊湊、體積小巧，相比輪輻式傳感器更節省安裝空間，可輕松適配狹小中重載空間安裝；兩端預留標準安裝孔位，支持螺栓固定、吊裝懸掛、底座安裝等多種安裝方式，既能適配設備基座、稱重平臺的固定安裝，也能適配吊裝、懸掛等特殊中重載場景，安裝靈活便捷，無需額外定制復雜加固工裝。
5. 全密封防護，適配復雜中重載環境
采用全密封激光焊接封裝工藝，外殼無縫銜接，有效抵御車間粉塵、潮氣、油污、震動、戶外雨水等各類惡劣環境侵襲，防護等級達到IP65，可適應工業中重載車間、戶外工程、港口物流等多種復雜環境，避免內部應變?cè)芮治g，確保長期中重載運行的穩定性，無需頻繁維護校準。
6. 雙向測力通用，抗干擾能力強
支持拉力、壓力雙向中重載精準測量，一款產品同時適配中重載拉伸、壓縮、吊裝等多種受力工況，無需單獨區分選型，大幅降低采購、備貨與設備改造成本。標配加粗屏蔽電纜輸出，有效規避周邊工業電機、變頻器、PLC設備的電磁干擾，中重載力值信號傳輸無衰減、無失真，即便在復雜工業電磁環境下，也能輸出穩定精準的數據。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±0.1mV/V |
標準量程 | 30KN~300KN（可定制中重載量程） | 輸入阻抗 | 380±10Ω |
非線性誤差 | ≤±0.1%F.S. | 輸出阻抗 | 350±3Ω |
滯后誤差 | ≤0.05%F.S. | 供電電壓 | 5~15VDC（推薦12VDC） |
重復性誤差 | ≤0.05%F.S. | 工作溫度 | -20~80℃ |
蠕變（30分鐘） | ≤0.05%F.S. | 安全過載 | 120%F.S. |
溫度漂移 | ≤0.05%F.S./10℃ | 極限過載 | 150%F.S. |
材質 | 優質高強度不銹鋼 | 防護等級 | IP65 |
結構形式 | 一體化板環式 | 安裝方式 | 螺栓固定、吊裝懸掛、底座安裝 |

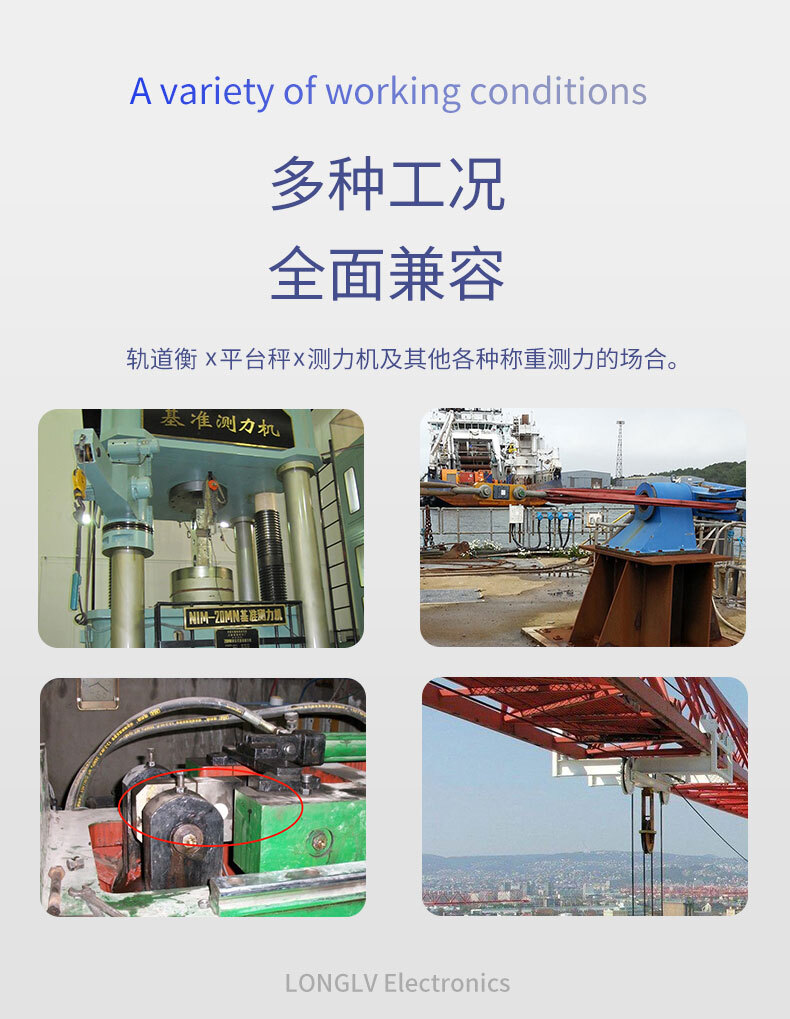

四、典型應用場景，覆蓋全領域中重載測力需求
隆旅LCZ-206A憑借板環式結構、中重載承載、強抗沖擊、安裝靈活的核心優勢，廣泛適配各類中重載、復雜受力、多安裝場景的拉壓力測量與載荷監測，覆蓋工程建設、工業中重載、港口物流、重型機械等多個核心領域，成為中重載測力場景的核心傳感部件，實用性與適配性極強。
1. 重型吊裝與起重設備監測
適配起重機、吊裝設備、卷?yè)P(yáng)機等重型起重設備，實時監測吊裝過程中的拉力、載荷變化，精準捕捉瞬時沖擊力度，提前預警過載風險，避免吊裝物過載墜落、設備損壞，保障吊裝作業安全，板環式結構適配吊裝懸掛安裝，體積小巧不影響吊裝作業。
2. 中大型工業稱重與港口物流
作為中大型平臺秤、料斗秤、港口稱重設備、集裝箱稱重設備的核心傳感部件，精準測量中重型物料、集裝箱、貨物的重量與堆疊壓力，抗偏載、抗沖擊特性適配港口、倉儲等復雜放料、吊裝稱重場景，不銹鋼材質耐磨損、耐油污，完美適配港口物流、建材、化工等行業的中重載稱重需求。
3. 工程結構力檢測與監測
應用于橋梁、建筑、大壩、塔吊等工程結構的力值檢測與長期監測，實時測量結構受力、載荷變化與瞬時沖擊力度，為工程安全評估提供精準可靠的力值數據，適配戶外復雜環境，抗震動、抗惡劣天氣能力強，安裝靈活可適配不同工程結構的監測需求。
4. 中重載自動化生產線與鍛壓
嵌入中重載自動化裝配線、重型鍛壓機、大型工裝夾具，實時監測裝配、鍛壓過程中的力值變化與瞬時沖擊力度，形成中重載力控閉環，避免力度過大損壞中重型工件、過小導致裝配不合格，保障重型汽配、建材構件、大型五金件的裝配合格率，提升生產效率。
5. 中重型力學試驗機與檢測
作為中大型材料試驗機、中重型構件拉力試驗機、壓力試驗機的核心部件，適配中重載力學性能測試，如中大型鋼材、建材、重型零部件的拉伸、壓縮力與沖擊力度測試，高精度特性確保試驗數據可重復、可追溯，滿足高校實驗室、工廠質檢部門、第三方檢測機構的中重載檢測需求。
6. 非標中重載測力工裝定制
適配各類非標中重載測力工裝、專用檢測設備、工程監測裝置定制，可根據實際中重載工況、量程需求與安裝方式，調整安裝孔位、線纜長度與輸出信號，降低非標中重載設備定制成本，完美解決特殊中重載、特殊安裝場景下的測力難題，滿足多樣化中重載測力需求。
