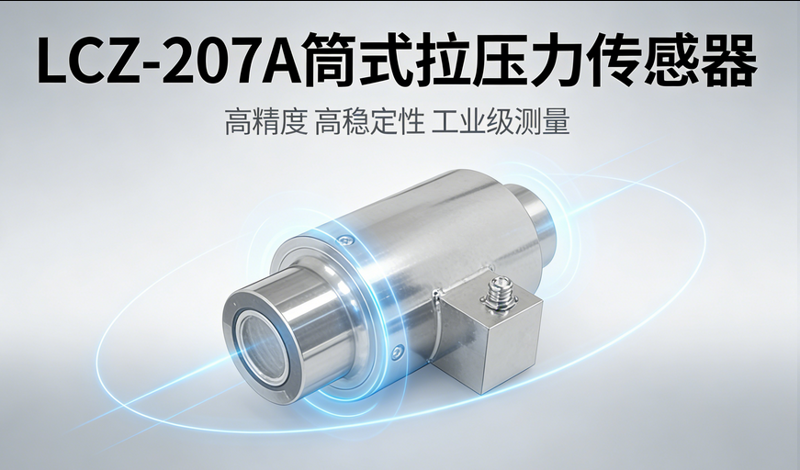

在工業精密測力、自動化力控、材料力學檢測、液壓系統監測、中小型稱重等場景中，拉壓力作為核心基礎力學物理量，其測量的精準度、結構剛性、防護性能與安裝適配性，直接決定生產工藝的穩定性、實驗數據的可靠性與設備運行的安全性。這類中量程、高精度測力場景長期面臨諸多行業痛點：輪輻式、板環式傳感器體積偏大，難以適配緊湊型設備與狹小安裝空間；常規膜盒式傳感器量程有限，無法滿足中量程測力需求；部分傳感器防護等級不足，在潮濕、多塵、油污等工業環境下易出現信號漂移、元件損壞；還有產品兼顧精度卻犧牲了結構堅固性，長期高頻使用易出現形變、老化。上海隆旅電子針對中量程精密測力、多場景適配需求，推出LCZ-207A筒式拉壓力傳感器，采用一體化精密筒式彈性結構，聚焦中量程精準、結構堅固、高防護、安裝便捷、動態響應快，完美破解中量程精密測力的行業難題，成為中量程領域拉壓力物理量精準測量的核心解決方案，憑借筒式結構的獨特優勢，填補了微力與重載傳感器之間的中量程精準測力空白。
一、核心工作原理：筒式彈性體+高精度應變傳感，力電轉換精準長效
隆旅LCZ-207A采用
一體化精密筒式彈性結構，這是它區別于205系列輪輻式、206系列板環式、203系列膜盒式傳感器的核心設計，也是筒式傳感器適配中量程精密測力、緊湊型場景的關鍵優勢。該結構經過專業力學仿真與精密加工優化，呈圓柱形一體化設計，受力時應力分布均勻，無局部應力集中，專門針對20KN~200KN中量程做專項強化，既具備優異的結構剛性與中量程承載能力，又擁有體積小巧、動態響應快的特點，可完美適配中量程精密測力、動態力值捕捉、緊湊型設備集成等場景。傳感器支持拉力、壓力雙向精準測量，軸向受力即可輸出穩定信號，無需區分受力方向，兼顧靜態中量程穩態測力與動態瞬時力值捕捉，全面適配各類工業中量程精密測力、載荷監測與材料檢測工況。
其核心測量邏輯依托工業領域成熟可靠的
應變電阻效應，結合筒式結構特性做專項優化，實現中量程力信號到電信號的高精度線性轉換，測量原理穩定、誤差可控、長期一致性極強，完全滿足中量程精密測力的嚴苛要求，這也是工業領域應變式拉
壓力傳感器的主流工作原理：傳感器內部精密筒式彈性體的筒壁應力敏感區域，緊密貼合中量程級高精密低滯后電阻應變片，組成全橋惠斯通電橋；當外部中量程拉力、壓力或瞬時動態外力沿軸向作用于傳感器兩端時，筒式彈性體發生均勻、可控的微小彈性形變——拉力作用下筒體被拉伸、長度增加、直徑減小，壓力作用下筒體被壓縮、長度縮短、直徑增大，帶動應變片同步形變，應變片電阻值隨之發生線性變化；惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部中量程專用低噪聲信號調理、線性誤差精細校正、全溫域溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配工業級中量程變送模塊，輕松轉換為4~20mA、0~5V、0~10V等標準工業信號，直接對接PLC、工控機、高精度數據采集儀、專用精密測力儀表，完成力值實時顯示、曲線記錄、過載超限報警、數據存儲與遠程管控，完整實現中量程環境下拉壓力物理量從受力感知、信號轉換到數字化精準管控的全流程閉環。
為適配中量程精密測力的復雜工業環境與長期高頻使用需求，LCZ-207A內置
寬溫域高精度溫度補償模塊，針對性抵消-20℃~80℃寬溫域內環境溫度波動帶來的零點漂移與靈敏度漂移，將溫漂誤差控制在極低水平，徹底解決中量程場景下溫度變化導致的測量數據失真問題；同時依托筒式結構天然的封閉性優勢，采用全密封激光焊接封裝工藝，搭配優質高強度不銹鋼材質，具備優異的防潮、防塵、防油污、耐輕微腐蝕、抗震動性能，防護等級可達IP65及以上，即便在車間潮濕多塵、油污附著、高頻震動等嚴苛環境下，也能持續輸出
穩定可靠的中量程測量數據，避免內部應變?cè)芮治g，保障長期中量程精密運行的穩定性與耐用性，這也是筒式傳感器防護性能出眾的核心原因之一。
二、核心產品特性：筒式精密設計，兼顧精度與實用性

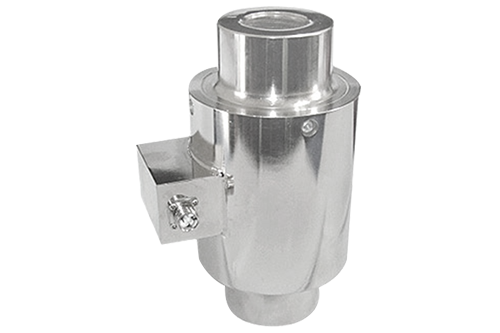

隆旅LCZ-207A定位中量程精密型筒式拉壓力傳感器，核心圍繞“中量程精準、結構堅固、高防護、安裝便捷、動態響應快、雙向通用”六大核心優勢設計，精準填補常規傳感器中量程與精密性、緊湊型難以兼顧的空白。相比205系列輪輻式、206系列板環式款，它體積更小巧、安裝更靈活，適配緊湊型設備；相比204系列柱式款，它精度更高、動態響應更快，適合精密測力；相比203系列膜盒式款，它量程更廣、承載能力更強，完美適配中量程精密測力場景，實用性與可靠性拉滿，同時具備筒式結構特有的結構堅固、易密封的優勢。
1. 筒式一體化結構，中量程承載精準高效
采用一體化精密筒式彈性結構，經一體鍛造與精密加工而成，結構剛性優異，應力分布均勻，可穩定適配20KN~200KN中量程范圍，最大極限過載可達150%F.S.，長期中量程受力下無塑性形變、無信號漂移，能夠輕松勝任中量程精密測力、材料力學檢測、液壓系統壓力監測等場景，徹底解決常規傳感器中量程承載能力不足、受力不均導致的精度偏差問題，同時筒式結構的變形量小，進一步保障了測量的穩定性。
2. 中量程級高精度，微小波動可精準捕捉
針對中量程載荷梯度專項優化精密標定工藝，選用中量程級高靈敏應變片，結合筒式結構應力分布均勻的優勢，非線性、滯后、重復性誤差均控制在嚴苛工業標準范圍內，可精準捕捉中量程環境下的微小力值波動與瞬時動態力值，兼顧優異承載能力與測量精度，完美解決“中量程量程夠了精度不夠”的行業痛點，測量數據真實可靠、重復性極佳，滿足中量程精密測力與材料檢測的嚴苛需求，精度等級可達0.1%F.S.以上，符合工業精密測力的核心要求。
3. 結構堅固耐用，動態響應速度快
主體采用優質高強度不銹鋼材質一體鍛造，具備良好的耐銹蝕、耐磨損、耐輕微酸堿、抗沖擊性能，相比普通合金鋼材質，結構剛性與耐用性大幅提升，能夠承受長期高頻中量程受力與工業現場的復雜磨損；筒式結構無易損部件，且動態響應頻率高，可快速捕捉瞬時動態力值變化，適配動態測力場景，長期高頻使用無老化、無損壞，使用壽命遠超常規中量程傳感器，后期運維成本極低，同時高度低、外形尺寸小的特點，更便于集成到緊湊型設備中。
4. 全密封高防護，適配復雜工業環境
依托筒式結構天然的封閉性優勢，采用全密封激光焊接封裝工藝，外殼無縫銜接，有效抵御車間粉塵、潮氣、油污、震動等各類惡劣環境侵襲，防護等級達到IP65，可根據需求定制更高防護等級，適應工業精密車間、材料實驗室、液壓設備機房等多種復雜環境，避免內部應變?cè)芮治g，確保長期中量程精密運行的穩定性，無需頻繁維護校準，這也是筒式傳感器區別于其他結構傳感器的核心優勢之一。
5. 安裝靈活便捷，適配多場景集成
筒式結構設計緊湊、體積小巧，相比輪輻式、板環式傳感器更節省安裝空間，可輕松嵌入緊湊型自動化設備、精密檢測儀器、液壓系統等狹小空間；兩端預留標準內螺紋、外螺紋或法蘭安裝孔位，支持螺栓固定、串聯安裝、底座安裝等多種安裝方式，可直接串聯在被測力的傳遞路徑中，安裝牢固不松動，無需額外定制復雜加固工裝，適配不同安裝場景，快速落地投入使用，安裝便捷性遠超同類中量程傳感器。
6. 雙向測力通用，抗干擾能力強
支持拉力、壓力雙向中量程精準測量，一款產品同時適配中量程拉伸、壓縮、動態測力等多種受力工況，無需單獨區分選型，大幅降低采購、備貨與設備改造成本，適配需要雙向測力的液壓系統、材料試驗機等場景。標配加粗屏蔽電纜輸出，有效規避周邊工業電機、變頻器、PLC設備的電磁干擾，中量程力值信號傳輸無衰減、無失真，即便在復雜工業電磁環境下，也能輸出穩定精準的數據，同時具備良好的抗偏載、抗側向力能力，安裝時無需嚴格對中，降低調試難度。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±0.1mV/V |
標準量程 | 20KN~200KN（可定制中量程） | 輸入阻抗 | 380±10Ω |
非線性誤差 | ≤±0.1%F.S. | 輸出阻抗 | 350±3Ω |
滯后誤差 | ≤0.05%F.S. | 供電電壓 | 5~15VDC（推薦12VDC） |
重復性誤差 | ≤0.05%F.S. | 工作溫度 | -20~80℃ |
蠕變（30分鐘） | ≤0.05%F.S. | 安全過載 | 120%F.S. |
溫度漂移 | ≤0.05%F.S./10℃ | 極限過載 | 150%F.S. |
材質 | 優質高強度不銹鋼 | 防護等級 | IP65（可定制IP67/IP68） |
結構形式 | 一體化精密筒式 | 安裝方式 | 螺栓固定、串聯安裝、底座安裝 |

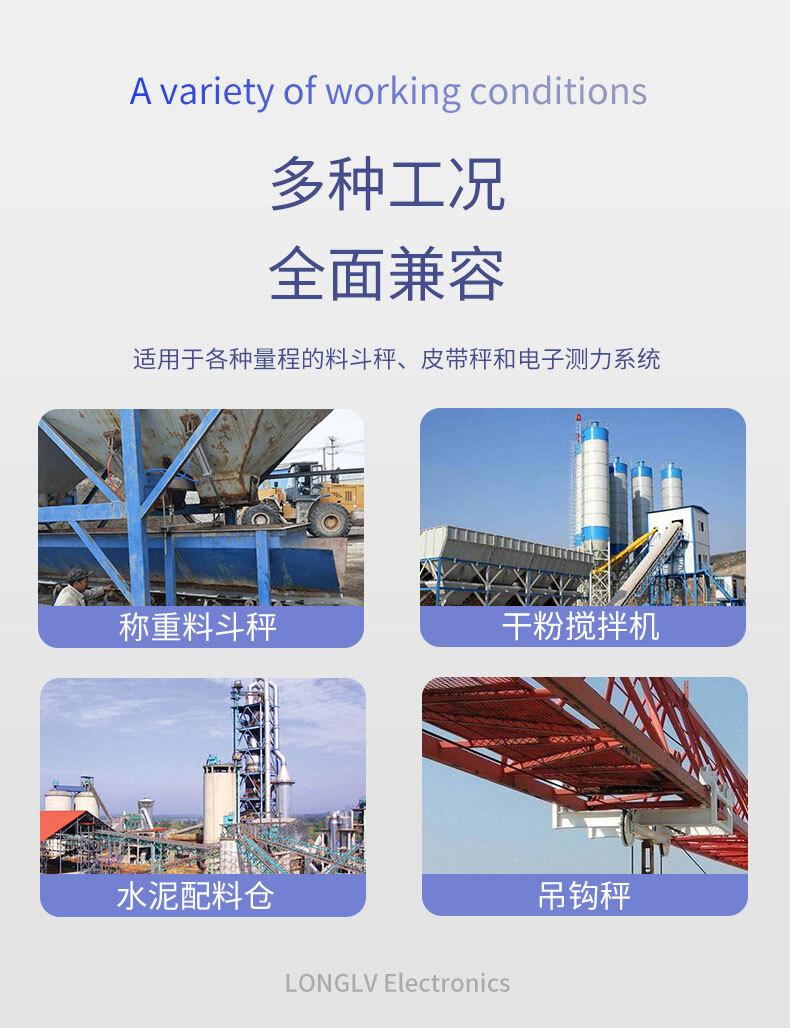

四、典型應用場景，覆蓋全領域中量程精密測力需求
隆旅LCZ-207A憑借筒式結構、中量程精密、結構堅固、安裝靈活、高防護的核心優勢，結合筒式傳感器的應用特性，廣泛適配各類中量程精密測力、動態力值監測、緊湊型設備集成場景，覆蓋工業自動化、材料檢測、液壓系統、中小型稱重等多個核心領域，成為中量程精密測力場景的核心傳感部件，實用性與適配性極強，完美契合
筒式拉壓力傳感器的主流應用方向。
1. 材料力學檢測與實驗設備
適配材料試驗機、拉力試驗機、壓力試驗機等實驗設備，用于測量金屬、塑料、橡膠、復合材料等各類材料的拉伸力、壓縮力，精準捕捉材料受力過程中的微小力值波動與動態變化，為材料力學性能檢測、科研實驗提供真實可靠的力值數據，滿足高校實驗室、工廠質檢部門、第三方檢測機構的中量程精密檢測需求，是材料力學測試中的核心測力元件，憑借高精度與動態響應優勢，確保實驗數據可重復、可追溯。
2. 工業自動化精密力控與裝配
嵌入緊湊型自動化裝配線、精密壓裝機、電子零部件裝配設備、機器人末端執行器，實時監測裝配過程中的壓裝力、插拔力、擰緊力等關鍵力值，形成中量程精密力控閉環，避免力度過大損壞精密工件、過小導致裝配不合格，保障電子零部件、小型機械部件的裝配合格率，提升生產效率，適配3C產品測試、新能源產品組裝等精密裝配場景，體積小巧不影響設備整體布局。
3. 液壓系統與中小型設備載荷監測
應用于液壓系統、氣動系統、中小型機床、輸送設備的載荷監測與壓力控制，實時測量液壓缸、氣缸的推力、拉力，以及設備運行中的載荷變化，提前預警過載風險，避免設備因過載損壞，保障設備安全穩定運行，高防護性能適配液壓機房潮濕、油污的環境，同時筒式結構的抗震動能力，可抵御設備運行中的高頻震動干擾，確保數據穩定。
4. 中小型工業稱重與計量
作為中小型平臺秤、料斗秤、皮帶秤、吊鉤秤的核心傳感部件，精準測量中小型物料、零部件的重量與堆疊壓力，適配食品、化工、輕工等行業的中小型稱重需求，抗偏載、抗干擾特性適配不均勻放料場景，不銹鋼材質耐磨損、耐油污，全密封設計可避免物料腐蝕傳感器，同時安裝便捷，可快速集成到各類稱重設備中，替代傳統
稱重傳感器提升測量精度與穩定性。
集成于小型醫療康復器械、精密醫療儀器、實驗室精密測力設備，精準控制器械作用力與測量力值，如康復器械的拉力訓練力監測、醫療設備的壓力控制，全密封設計適配設備的消毒與清潔需求，體積小巧可嵌入儀器內部，不影響設備外觀與使用，保障使用安全性與數據準確性，適配醫療檢測領域的精密測力需求。
6. 非標中量程精密測力工裝定制
適配各類非標中量程精密測力工裝、專用檢測設備、緊湊型自動化設備定制，可根據實際中量程工況、量程需求與安裝方式，調整安裝孔位、線纜長度、螺紋規格與輸出信號，降低非標設備的設計與制造成本，完美解決特殊中量程、緊湊型安裝場景下的測力難題，滿足多樣化中量程精密測力需求，適配模具組裝、機器人領域等非標測力場景。
