在工業重載測力、大型設備載荷監測、工程結構力檢測、重型倉儲稱重、液壓系統力控等場景中，拉壓力作為核心基礎力學物理量，其測量的精準度、抗偏載能力、結構剛性與長期穩定性，直接決定設備運行安全、工程質量可控與生產效率提升。這類重載、復雜受力場景長期面臨諸多行業痛點：常規柱式傳感器抗偏載性能薄弱，輕微側向受力或安裝偏心就會導致數據失真；膜盒式傳感器承載上限不足，無法適配重載工況；部分重載傳感器體積龐大、安裝不便，且在長期重載下易出現應力集中、塑性形變，使用壽命縮短；還有產品兼顧重載性能卻犧牲了測量精度，難以滿足重載場景下的精密測力需求。上海隆旅電子針對重載、復雜受力場景的專屬測力需求，推出LCZ-205A輪輻式拉壓力傳感器，采用經典輪輻式彈性結構，聚焦重載承載、強抗偏載、高精度、高剛性、耐用密封，完美破解重載復雜受力場景下的測力難題，成為重載領域拉壓力物理量精準測量的核心解決方案。
一、核心工作原理：輪輻式彈性體+高精度應變傳感，重載測力穩準可靠

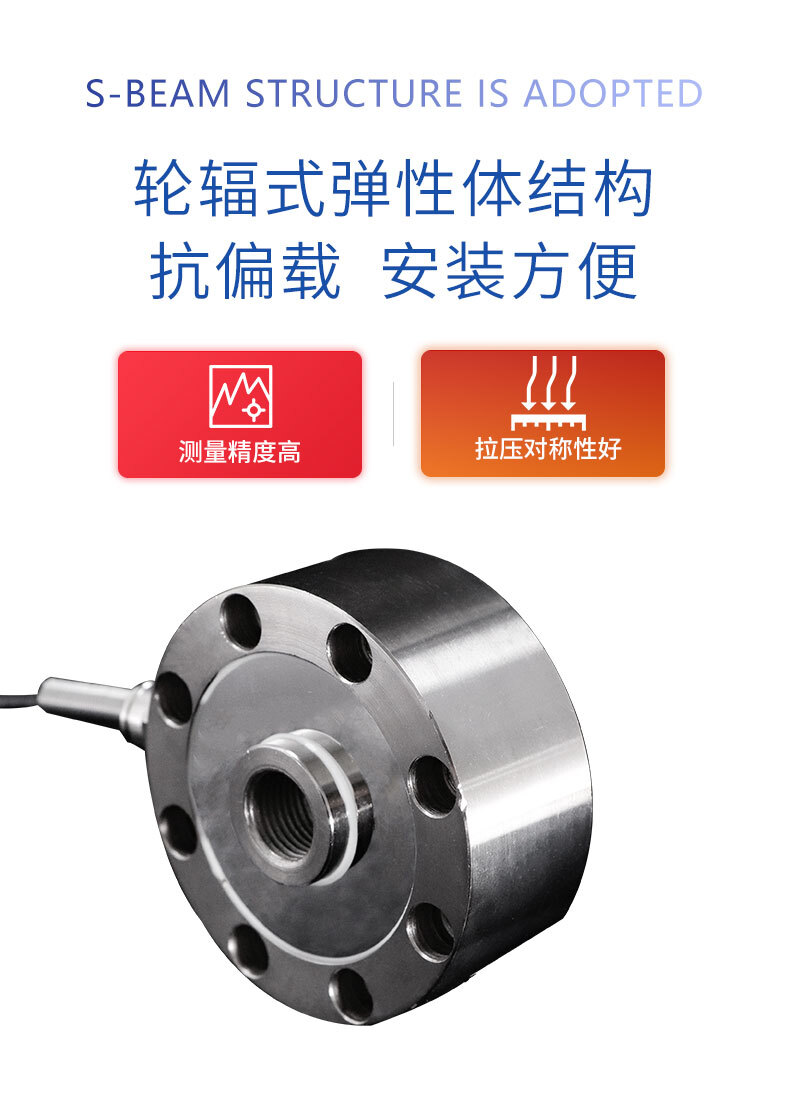

隆旅LCZ-205A采用
一體化輪輻式彈性結構，這是它區別于203系列膜盒式、204系列柱式傳感器的核心設計，也是輪輻式傳感器適配重載、復雜受力場景的關鍵優勢。該結構經過專業力學仿真優化，呈對稱輪輻狀，受力時應力分布均勻，無局部應力集中，專門針對50KN~500KN重載量程做專項強化，既具備超強的結構剛性與重載承載能力，又擁有優異的抗偏載、抗側向力、抗扭矩性能，可完美適配重載、復雜受力、安裝精度難以把控的工況。傳感器支持拉力、壓力雙向精準測量，軸向受力即可輸出穩定信號，無需區分受力方向，兼顧靜態重載穩態測力與低速動態力值捕捉，全面適配各類工業重載測力、載荷監測與稱重工況。
其核心測量邏輯依托工業領域成熟可靠的應變電阻效應，針對重載場景做專項優化，實現重載力信號到電信號的高精度線性轉換，測量原理穩定、誤差可控、長期一致性極強，完全滿足重載精密測力的嚴苛要求：傳感器內部輪輻式彈性體的輪輻表面，緊密貼合重載級高精密低滯后電阻應變片，組成全橋惠斯通電橋；當外部重載拉力或壓力沿軸向作用于傳感器兩端時，輪輻式彈性體發生均勻、可控的微小彈性形變，帶動應變片同步形變，應變片電阻值隨之發生線性變化；惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部重載專用低噪聲信號調理、線性誤差精細校正、全溫域溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配工業級重載變送模塊，輕松轉換為4~20mA、0~5V、0~10V等標準工業信號，直接對接重載PLC、工控機、高精度數據采集儀、專用重載測力儀表，完成力值實時顯示、曲線記錄、過載超限報警、數據存儲與遠程管控，完整實現重載環境下拉壓力物理量從受力感知、信號轉換到數字化精準管控的全流程閉環。
為適配重載復雜工業環境與長期高頻使用需求，LCZ-205A內置
寬溫域雙重溫度補償模塊，針對性抵消-20℃~80℃寬溫域內環境溫度波動帶來的零點漂移與靈敏度漂移，將溫漂誤差控制在極低水平，徹底解決重載場景下溫度變化導致的測量數據失真問題；同時采用全密封激光焊接封裝工藝，搭配優質高強度不銹鋼材質，具備優異的防潮、防塵、防油污、耐輕微腐蝕、抗震動性能，防護等級達到IP65，即便在車間重載震動、潮濕多塵、油污附著、戶外露天等嚴苛環境下，也能持續輸出
穩定可靠的重載測量數據，避免內部元件受侵蝕，保障長期重載運行的穩定性與耐用性。
二、核心產品特性：輪輻式重載設計，兼顧精度與耐用性
隆旅LCZ-205A定位重載精密型輪輻式拉壓力傳感器，核心圍繞“重載承載、強抗偏載、高精度、高剛性、密封耐用、安裝靈活”六大核心優勢設計，精準填補常規傳感器重載與精度難以兼顧的空白，相比204系列柱式重載款抗偏載更強、應力分布更均勻，相比203系列膜盒式款承載能力呈幾何級提升，完美適配重載復雜受力場景，實用性與可靠性拉滿。

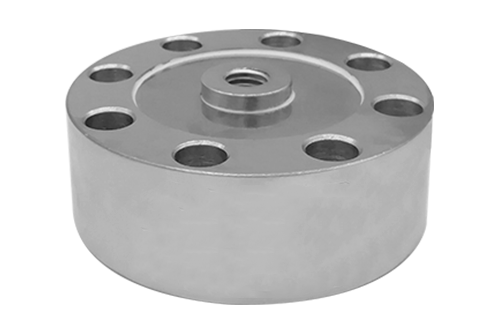

1. 輪輻式結構，重載承載無壓力
采用一體化輪輻式彈性結構，經一體鍛造與精密加工而成，結構剛性極強，可穩定適配50KN~500KN重載量程，最大極限過載可達150%F.S.，長期重載下無塑性形變、無信號漂移，能夠輕松勝任重型設備載荷監測、大型稱重、工程結構力檢測等重載場景，徹底解決常規傳感器重載承載能力不足的痛點。
2. 超強抗偏載抗扭矩，復雜受力無干擾
輪輻式對稱結構天生具備優異的抗偏載、抗側向力、抗扭矩性能，即便在重載復雜受力、安裝偏心、存在側向力或扭矩干擾的工況下，也能有效抵消外力干擾，確保應力分布均勻，測量數據精準穩定，杜絕常規傳感器因偏載、扭矩導致的數值失真、誤差偏大問題，降低現場安裝調試難度，無需額外加裝偏載補償裝置。
3. 重載級高精度，微小波動可捕捉
針對重載載荷梯度專項優化重載標定工藝，選用重載級高靈敏應變片，非線性、滯后、重復性誤差均控制在嚴苛工業標準范圍內，可精準捕捉重載環境下的微小力值波動，兼顧超強承載能力與測量精度，完美解決“重載量程夠了精度不夠”的行業痛點，測量數據真實可靠、重復性極佳，滿足重載精密測力需求。
4. 高剛性耐磨損，使用壽命長
主體采用優質高強度不銹鋼材質一體鍛造，具備良好的耐銹蝕、耐磨損、耐輕微酸堿、抗沖擊性能，相比普通合金鋼、碳鋼材質，結構剛性與耐用性大幅提升，能夠承受長期重載沖擊與工業現場的復雜磨損；輪輻式結構無易損部件，長期高頻重載使用無老化、無損壞，使用壽命遠超常規重載傳感器，后期運維成本極低。
5. 全密封防護，適配復雜重載環境
采用全密封激光焊接封裝工藝，外殼無縫銜接，有效抵御車間粉塵、潮氣、油污、震動、戶外雨水等各類惡劣環境侵襲，防護等級達到IP65，可適應工業重載車間、戶外工程、潮濕倉儲等多種復雜環境，避免內部應變元件受侵蝕，確保長期重載運行的穩定性，無需頻繁維護校準。
6. 雙向測力通用，安裝靈活便捷
支持拉力、壓力雙向重載精準測量，一款產品同時適配重載拉伸、壓縮兩種工況，無需單獨區分選型，大幅降低采購、備貨與設備改造成本。兩端預留標準安裝孔位，可通過高強度螺栓直接固定在重載設備基座、稱重平臺、工程結構上，安裝牢固不松動、不打滑，適配狹小重載空間、戶外工程等多種安裝場景，無需額外定制復雜加固工裝，快速落地投入重載使用。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±0.1mV/V |
標準量程 | 50KN~500KN（可定制重載量程） | 輸入阻抗 | 380±10Ω |
非線性誤差 | ≤±0.1%F.S. | 輸出阻抗 | 350±3Ω |
滯后誤差 | ≤0.05%F.S. | 供電電壓 | 5~15VDC（推薦12VDC） |
重復性誤差 | ≤0.05%F.S. | 工作溫度 | -20~80℃ |
蠕變（30分鐘） | ≤0.05%F.S. | 安全過載 | 120%F.S. |
溫度漂移 | ≤0.05%F.S./10℃ | 極限過載 | 150%F.S. |
材質 | 優質高強度不銹鋼 | 防護等級 | IP65 |
結構形式 | 一體化輪輻式 | 安裝方式 | 兩端螺栓固定 |

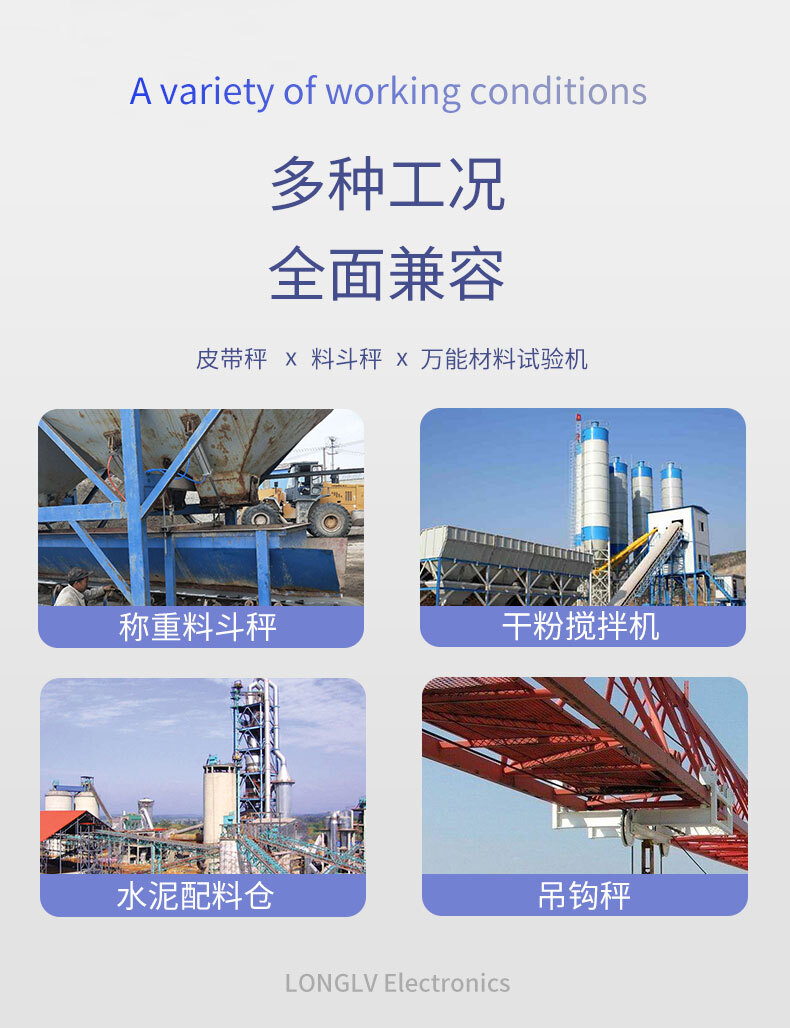

四、典型應用場景，覆蓋全領域重載測力需求
隆旅LCZ-205A憑借輪輻式結構、重載承載、強抗偏載、高精度的核心優勢，廣泛適配各類重載、復雜受力場景的拉壓力測量與載荷監測，覆蓋工程建設、工業重載、倉儲物流、重型設備等多個核心領域，成為重載測力場景的核心傳感部件，實用性與適配性極強。
1. 重型設備載荷與力控監測
適配重型機床、液壓機、鍛壓機、起重機等重型設備，實時監測設備運行中的拉力、壓力與載荷變化，如液壓系統壓力監測、起重機吊裝拉力監測、鍛壓機壓裝力監測，提前預警過載風險，避免設備因過載損壞，保障重型設備安全穩定運行，延長設備使用壽命。
2. 大型工業稱重與倉儲重載
作為大型平臺秤、料斗秤、倉儲重載秤、港口稱重設備的核心傳感部件，精準測量重型物料、集裝箱、大型構件的重量與堆疊壓力，抗偏載特性適配不均勻放料、大型構件吊裝稱重等復雜場景，不銹鋼材質耐磨損、耐油污，完美適配港口、倉儲、建材等行業的重載稱重需求。
3. 工程結構力檢測與監測
應用于橋梁、建筑、大壩等工程結構的力值檢測與長期監測，實時測量結構受力、載荷變化，為工程安全評估提供精準可靠的力值數據，適配戶外復雜環境，抗震動、抗惡劣天氣能力強，確保工程結構安全穩定，助力工程質量管控。
4. 重載自動化生產線與壓裝
嵌入重載自動化裝配線、重型壓裝機、大型工裝夾具，實時監測重載裝配、壓裝過程中的力值變化，形成重載力控閉環，避免壓裝力過大損壞重型工件、過小導致裝配不合格，保障重型汽配、建材構件、大型五金件的裝配合格率，提升生產效率。
5. 重型力學試驗機與檢測
作為大型材料試驗機、重型構件拉力試驗機、壓力試驗機的核心部件，適配重載力學性能測試，如大型鋼材、建材、重型零部件的拉伸、壓縮力測試，高精度特性確保試驗數據可重復、可追溯，滿足高校實驗室、工廠質檢部門、第三方檢測機構的重載檢測需求。
6. 非標重載測力工裝定制
適配各類非標重載測力工裝、專用檢測設備、工程監測裝置定制，可根據實際重載工況、量程需求，調整安裝孔位、線纜長度與輸出信號，降低非標重載設備定制成本，完美解決特殊重載場景下的測力難題，滿足多樣化重載測力需求。
