一、核心工作原理：微型柱式彈性體+高精度應變傳感，垂直雙向測力更精準
隆旅LCZ-202A采用
微型等截面柱式彈性結構，這是它區別于同系列
S型拉壓力傳感器的核心設計，專門針對垂直方向受力場景優化，在極致縮小橫向體積的同時，保證受力剛性與形變線性度，專門適配0~100kg小量程拉壓力精準測量，可同時穩定檢測拉力與壓力兩種物理量，無需區分受力方向，兼顧靜態穩態測力與低速動態瞬時力值捕捉，完美適配垂直狹小空間、微型壓裝、微力測試等特殊工況。
其核心工作邏輯依托成熟可靠的應變電阻效應，實現力信號到電信號的精準線性轉換，測量原理穩定、誤差可控、輸出一致性高：傳感器內部微型柱體彈性體表面，緊密貼合進口高精密電阻應變片，組成全橋惠斯通電橋；當外部拉力或壓力沿垂直軸向作用于傳感器兩端時，柱式彈性體發生均勻、可控的微小彈性形變，帶動應變片同步產生形變，應變片電阻值隨之發生線性變化；電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部低噪聲放大、線性校正、雙重溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配專用微型變送器、高精度采集儀、PLC或工控上位機，完成信號放大、數值實時顯示、力值曲線記錄、超限報警與數據存儲，完整實現拉壓力物理量從受力感知、信號轉換到數字化管控的全流程閉環。
為適配長期工業使用與復雜環境，LCZ-202A內置
全溫域溫度補償模塊，同步抵消零點漂移與靈敏度漂移，有效規避-20~60℃工作環境內溫度波動帶來的測量偏差，徹底解決溫漂導致的微力測量失真問題；同時采用全密封激光焊接封裝工藝，搭配屏蔽電纜輸出，具備優異的抗電磁干擾、防潮、防塵性能，即便在車間震動、多塵、潮濕環境，也能持續輸出
穩定可靠的測量數據，保障力值測量的真實性與長效性。
二、核心產品特性：柱式微型化+高精度高剛性，適配垂直狹小空間測力
隆旅LCZ-202A定位微型柱式高精度拉壓力傳感器，核心圍繞“小體積、垂直受力、高精度、雙向通用、強耐用”五大核心需求設計，相比S型傳感器，橫向占用空間極小，剛性更強，專門解決垂直狹小工位無法安裝、橫向空間不足的痛點，各項性能精準匹配微型精密測力場景的嚴苛要求，核心優勢突出且實用。

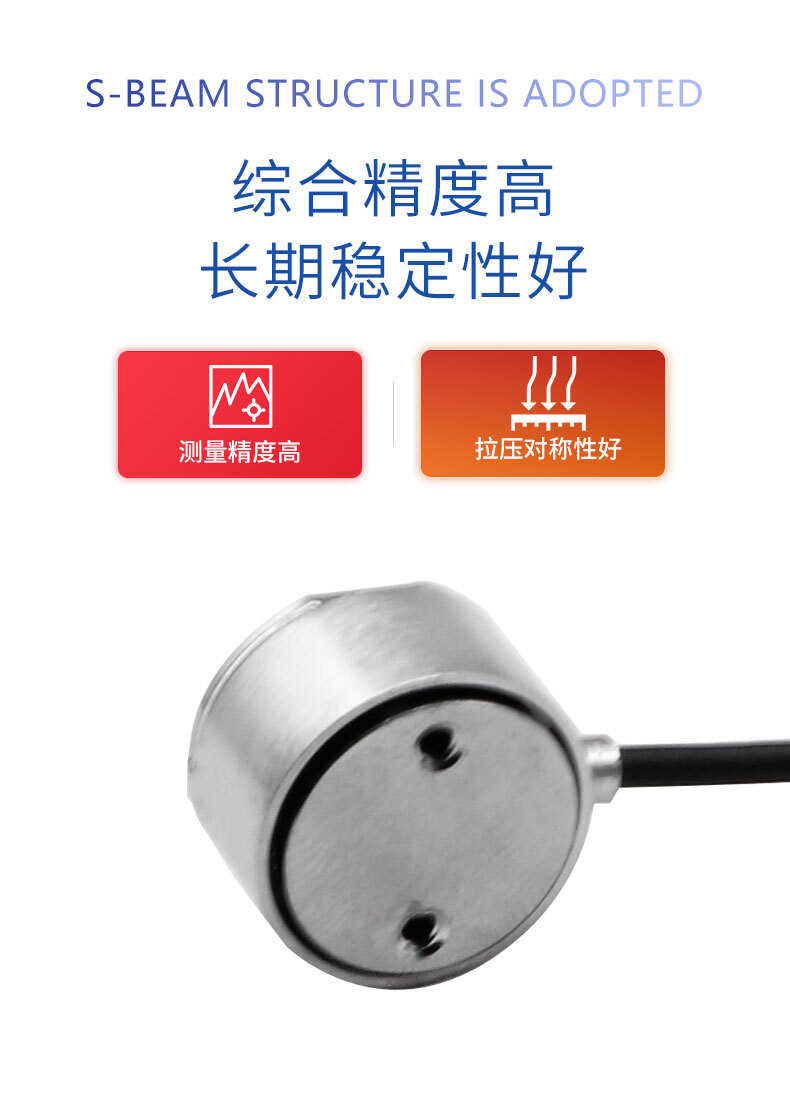

1. 微型柱式結構，垂直空間極致適配
采用緊湊型圓柱式一體化設計，無多余橫向延展結構，直徑小、高度適配，完美解決傳統S型傳感器橫向體積大、無法嵌入垂直狹小工位的痛點，可直接安裝在微型壓頭、垂直工裝、小型試驗機、3C測試治具內部，不占用額外橫向空間，實現垂直方向無冗余測力。兩端配備標準內螺紋孔，安裝時只需沿軸向?qū)勇輻U或壓頭，無需復雜工裝，安裝方向單一、調試簡便，特別適合自動化設備、精密治具的垂直測力場景，安裝效率大幅提升。
2. 拉壓雙向測量，一器多用降本增效
支持
拉力、壓力雙向精準測量，軸向受力即可穩定輸出信號，無需區分拉伸或壓縮工況，一款產品同時替代兩款單向
測力傳感器，大幅降低選型、采購與備貨成本，減少設備更換頻次。標準量程覆蓋0~5kg、0~10kg、0~20kg、0~50kg、0~100kg，精準覆蓋微型測力核心區間，可按需定制更小量程，無論是微小壓力測試、輕載拉力監測，還是低速動態壓裝力檢測，都能穩定勝任，通用性遠超同體積單向傳感器。
3. 高精度低蠕變，微力波動精準捕捉
采用進口高精密應變片與全橋電路設計，配合嚴苛的多點標定工藝，綜合測量精度出眾，完全滿足精密檢測需求：非線性誤差≤±0.1%F.S.，重復性與滯后誤差均低至0.05%F.S.，30分鐘蠕變僅0.05%F.S.，可精準捕捉微小力值波動，不會遺漏關鍵測試數據，測量數據一致性極高。搭配全溫域溫度補償技術，溫度漂移控制在0.05%F.S./10℃以內，低溫漂特性確保長期連續使用無需頻繁校準，適配高精度壓裝、品質檢測、實驗室微力測試等對精度要求極高的場景。
4. 全不銹鋼材質，高防護長壽命
主體采用優質不銹鋼一體成型材質打造，具備優異的抗壓剛性、抗疲勞性、耐銹蝕與耐腐蝕性，相比普通合金材質，更適合潮濕、多塵、輕度腐蝕性工業環境與醫療潔凈場景，長期使用不易變形、不易生銹、性能不衰減，使用壽命大幅延長。防護等級達IP65，全密封激光焊接結構有效抵御灰塵、潮氣、油污與輕微液體飛濺，無懼車間惡劣工況，耐用性拉滿，長期運行穩定性拉滿。
5. 高過載保護+強抗干擾，使用安全可靠
內置軸向過載保護結構，安全過載可達150%F.S.，極限過載可達200%F.S.，有效抵御瞬時沖擊載荷、誤操作過載與設備震動帶來的額外軸向受力，避免傳感器內部應變片與彈性體損壞，大幅提升產品使用壽命與使用安全性。輸出端標配四芯屏蔽電纜，有效規避周邊電機、變頻器、工控設備的電磁干擾，微弱力值信號傳輸無衰減、無失真，確保測量數據精準穩定，適配各類微型自動化測控系統。
6. 高響應速度，適配動態測力
響應頻率高達10kHz，動態響應速度快，可精準捕捉瞬時壓裝、插拔、按壓過程中的力值變化，不僅適配靜態測力校準，也能滿足動態力值監測需求，實時反饋力值變化曲線，助力實現自動化力控閉環，提升裝配與測試工藝的精準度。
三、完整核心技術參數
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（軸向雙向） | 輸出靈敏度 | 2.0±0.1mV/V |
標準量程 | 0~5kg/10kg/20kg/50kg/100kg（可定制） | 輸入阻抗 | 380±10Ω |
非線性誤差 | ≤±0.1%F.S. | 輸出阻抗 | 350±3Ω |
滯后誤差 | ≤0.05%F.S. | 供電電壓 | 5~12VDC（推薦10VDC） |
重復性誤差 | ≤0.05%F.S. | 工作溫度 | -20~60℃ |
30分鐘蠕變 | ≤0.05%F.S. | 絕緣電阻 | ≥5000MΩ/100VDC |
溫度漂移 | ≤0.05%F.S./10℃ | 安全過載 | 150%F.S. |
響應頻率 | 10kHz | 極限過載 | 200%F.S. |
材質 | 優質不銹鋼 | 防護等級 | IP65 |
安裝方式 | 軸向螺紋對接 | 結構設計 | 微型柱式一體化 |
四、典型應用場景，覆蓋全領域微型垂直測力需求
隆旅LCZ-202A憑借微型柱式結構、高精度、軸向雙向測力的核心優勢，廣泛適配各類垂直狹小空間、高精度微力測量場景，覆蓋3C電子、汽車制造、醫療檢測、自動化裝配、實驗室測試等多個高端領域，是微型垂直測力的核心專屬部件。
1. 3C產品精密測試
應用于手機、耳機、智能穿戴等3C產品的按鍵手感測試、屏幕按壓測試、連接器插拔力測試、芯片封裝壓裝力監測，微型柱式結構可嵌入狹小測試治具，精準捕捉微小按壓力與插拔力變化，量化產品性能參數，確保產品手感一致性與裝配精度，解決傳統傳感器無法適配微型治具的痛點。
2. 汽車零部件壓裝監測
適配汽車小型零部件、軸承、卡扣的精密壓裝工位，垂直安裝于壓頭下方，實時監測壓裝過程中的壓力數值，形成力控閉環，避免壓裝力過大損壞零部件、過小導致裝配不牢固，保障汽車零部件裝配合格率，適配汽車自動化產線的高精度力控需求。
3. 醫療檢測與器械力控
用于醫用注射器推力檢測、微創手術器械夾持力監測、康復器械力反饋、醫用夾具張力控制，不銹鋼材質潔凈度高、耐腐蝕，符合醫療場景使用要求，高精度特性確保醫療操作力值精準可控，保障醫療使用安全與操作舒適性。
4. 微型自動化設備與機器人
集成于微型工業機器人、小型自動化裝配機、智能垂直工裝，實時反饋軸向拉壓力信號，精準控制機器人末端執行器的夾持力、壓裝力，避免損壞微小物料，提升微型自動化設備運行精度與穩定性，適配新能源產品組裝、精密模具組裝等場景。
5. 小型試驗機與測力儀器
作為小型立式拉力試驗機、壓力試驗機、精密推拉力計的核心傳感部件，精準測量微小材料、微型工件的拉壓力性能，柱式結構適配立式試驗機的垂直空間，高精度特性確保試驗數據可重復、可追溯，滿足實驗室檢測與工廠品質管控需求。
6. 微型工裝與非標測力設備
適配各類非標微型測力工裝、小型檢測設備，用于微小工件的剝離力、撕裂力、按壓力測試，橫向體積小、安裝靈活，可定制特殊螺紋與量程，滿足多樣化非標測力需求，降低設備定制成本。
