一、核心工作原理：緊湊型S型彈性體+高精度應變傳感，寬量程雙向測力更穩定

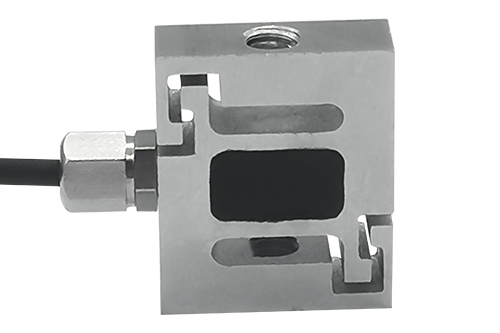

隆旅LCZ-201D采用工業測力領域成熟可靠的**低高度緊湊型S型梁彈性結構**，針對0.5kg~200kg寬量程做專項力學優化，這是其實現“微型體積+寬量程”兼容的核心設計。區別于同系列201A/B/C款型，這款傳感器在保留S型結構受力均勻、線性度優異、響應迅捷優勢的基礎上，加厚彈性體承壓截面、優化應力分布，既避免了微型款量程不足的短板，又控制了整體體積，無需占用超大安裝空間，可同時精準測量拉力與壓力雙向物理量，兼顧靜態穩態測力與低速動態力值監測，適配從微小載荷到中等載荷的全跨度工業測力需求，通用性遠超單一量程款型。
其核心工作邏輯依托**應變電阻效應**完成力電信號的精準轉換，測量原理成熟、誤差可控、信號穩定：傳感器內部緊湊型S型彈性體表面，緊密貼合高精密電阻應變片，組成全橋惠斯通電橋；當外部拉力或壓力作用于傳感器受力端時，彈性體發生均勻可控的微小彈性形變，帶動應變片同步形變，應變片電阻值隨之發生線性變化；電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱毫伏級電壓信號，經內部低噪聲放大、線性校正、溫度補償處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配專用變送器、數據采集儀、PLC控制系統、工控上位機或智能儀表，完成信號放大、數值實時顯示、力值曲線記錄、閾值超限報警與數據存儲歸檔，完整實現拉壓力物理量從受力感知、信號轉換到數字化管控、可追溯監測的全流程閉環。
為進一步提升復雜工業環境下的測量穩定性，LCZ-201D內置**雙路高精度溫度補償模塊**，同步針對零點漂移與靈敏度漂移做專項補償，有效抵消-20~80℃工作環境內溫度波動帶來的測量偏差，徹底解決溫漂導致的力值失真難題；同時采用全密封激光焊接封裝工藝，搭配屏蔽電纜輸出，具備優異的抗電磁干擾、抗潮濕、抗粉塵性能，即便在車間震動、多塵、潮濕、有電磁干擾的惡劣工況下，也能持續輸出
穩定可靠的測量數據，保障拉壓力物理量測量的真實性、重復性與長效性。
二、核心產品特性：寬量程+緊湊型+全不銹鋼，全能適配工業測力場景
隆旅LCZ-201D定位**寬量程緊湊型拉
壓力傳感器**，作為201系列的全能款型，核心圍繞“拓寬量程、縮小體積、強化耐用、提升穩定”四大方向優化升級，彌補了微型款量程不足、常規款體積過大的行業空白，相比同系列前序型號，場景適配性更廣、使用壽命更長、運維成本更低，全面滿足工業中小量程測力的各類嚴苛要求。

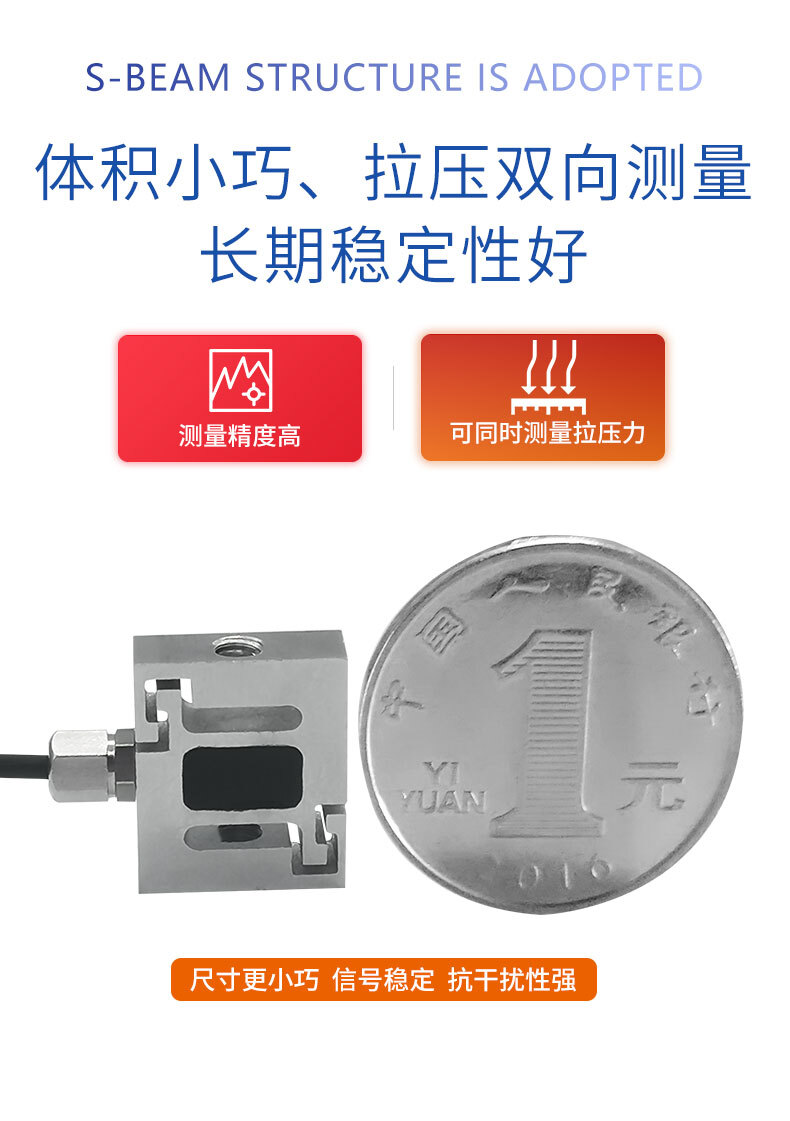

1. 緊湊型S型結構，小體積適配狹小空間
采用低高度、小尺寸緊湊型S型梁設計，整體結構緊湊、占用空間極小，不同量程對應精細化尺寸規格，完美適配自動化產線緊湊工位、小型試驗機、精密工裝夾具、移動測力設備等**狹小安裝空間**，解決常規中量程傳感器體積臃腫無法安裝的痛點。傳感器兩端配備標準螺紋孔，規格隨量程匹配（M3/M4/M8），支持螺桿、吊環、法蘭等多種通用連接件安裝，無需定制復雜工裝，即可快速對接各類測力設備，安裝靈活、調試簡便，不影響原有設備結構與運行布局。
2. 拉壓雙向測量，寬量程全覆蓋無短板
支持**拉力、壓力雙向精準測量**，一款傳感器可同時替代兩款單向測力設備，大幅降低選型、采購與備貨成本。標準量程跨度極廣，覆蓋0.5kg、1kg、5kg、10kg、20kg、50kg、100kg、200kg，可根據實際工況定制擴展，從微小載荷的精密檢測，到中等載荷的工業監測，均可穩定勝任，完美填補微型傳感器與重型傳感器之間的量程空白，真正實現“一款適配多場景”，無論是微力測試、常規推拉力檢測，還是中等載荷壓裝、張力監測，都能精準捕捉力值變化。
3. 高精度低溫漂，測量數據長效可靠
采用進口高精密應變片與全橋電路設計，配合嚴苛的標定工藝，綜合測量精度出眾：非線性誤差≤0.1%F.S.，重復性與滯后誤差均低至0.05%F.S.，30分鐘蠕變僅0.05%F.S.，可精準捕捉力值細微波動，測量數據一致性極高。搭配雙路溫度補償技術，溫度靈敏度漂移與零點溫度漂移均控制在0.05%F.S./10℃以內，低溫漂特性確保長期連續使用無需頻繁校準，既能滿足常規工業測力需求，也能適配對精度有較高要求的精密裝配、品質檢測場景，長效穩定不漂移。
4. 全不銹鋼材質，高防護耐用抗腐蝕
主體采用**優質不銹鋼一體成型材質**打造，具備優異的抗壓強度、抗疲勞性能、耐銹蝕與耐腐蝕性，相比普通合金鋼材質，更適合潮濕、多塵、輕度腐蝕性的工業環境，長期使用不易變形、不易生銹、性能不衰減，使用壽命大幅延長。防護等級優異，全密封激光焊接結構有效抵御灰塵、潮氣、油污與輕微液體飛濺，適配車間惡劣工況與戶外簡易工位，無懼長期連續作業損耗，耐用性拉滿。
5. 高過載保護+強抗干擾，使用安全無隱患
內置雙重過載保護結構，安全過載可達150%F.S.，極限過載可達200%F.S.，有效抵御瞬時沖擊載荷、誤操作過載與設備震動帶來的額外受力，避免傳感器內部應變片與彈性體損壞，大幅提升產品使用壽命與使用安全性。輸出端標配標準屏蔽電纜，有效規避周邊電機、變頻器、工控設備的電磁干擾，微弱力值信號傳輸無衰減、無失真，確保測量數據精準穩定，適配各類工業自動化測控系統。
6. 高響應頻率，適配動態測力需求
響應頻率高達10kHz，動態響應速度快，可精準捕捉瞬時力值變化與低速動態載荷，不僅適配靜態測力場景，也能滿足裝配、壓裝、插拔力測試等動態測力需求，實時反饋力值變化，助力實現自動化力控閉環，提升生產工藝的精準度與穩定性。
三、完整核心技術參數
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（雙向） | 輸出靈敏度 | 1.0~2.0mV/V |
標準量程 | 0.5~200kg（可定制） | 輸入/輸出阻抗 | 350Ω |
非線性誤差 | ≤0.1%F.S. | 供電電壓 | 5~10VDC |
滯后誤差 | ≤0.05%F.S. | 工作溫度 | -20~80℃ |
重復性誤差 | ≤0.05%F.S. | 絕緣電阻 | ≥5000MΩ/100VDC |
30分鐘蠕變 | ≤0.05%F.S. | 安全過載 | 150%F.S. |
溫度漂移 | ≤0.05%F.S./10℃ | 極限過載 | 200%F.S. |
響應頻率 | 10kHz | 材質 | 優質不銹鋼 |
零點輸出 | ±2%F.S. | 安裝螺紋 | M3/M4/M8（按量程匹配） |

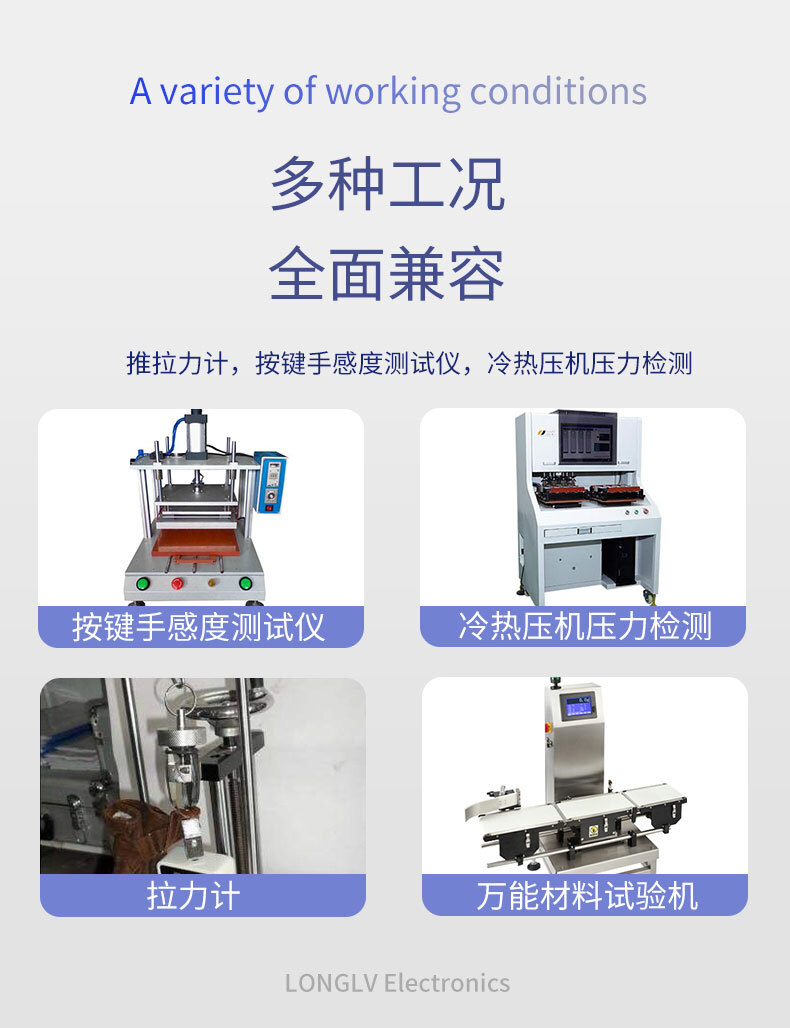

四、典型應用場景，覆蓋全行業中小量程測力需求
隆旅LCZ-201D憑借寬量程、緊湊型、高可靠、雙向測力的核心優勢，廣泛適配各類需要精準測量拉壓力物理量的工業與精密檢測場景，覆蓋自動化生產、輕工制造、精密裝配、試驗機、醫療器械等多個領域，適用場景遠超同系列單一功能款型，是中小量程測力的核心全能部件。
1. 工業推拉力計與測力檢測儀
作為便攜式與臺式推拉力計、材料拉力測試儀、壓力檢測儀的核心傳感部件，精準測量金屬、塑料、橡膠、紡織等各類材料的拉伸強度、抗壓強度，以及工件插拔力、按壓力、剝離力，寬量程覆蓋適配多規格工件檢測，高精度特性確保檢測數據精準可靠，滿足工廠來料檢驗、出廠檢測、品質管控的全流程測力需求。
2. 自動化產線精密裝配與壓裝監測
應用于自動化裝配線、冷熱壓機、小型壓裝機，實時監測壓裝、裝配過程中的拉壓力數值，形成力控閉環，當力值超出設定閾值時自動報警或停機，避免壓裝力過大損壞工件、拉力過大導致物料斷裂，保障裝配工藝穩定性，提升產品裝配合格率與生產效率，適配電子、五金、汽配等行業的自動化生產。
3. 小型試驗機與工裝夾具測控
適配各類小型拉力試驗機、壓力試驗機、專用工裝夾具，用于產品力學性能測試、夾具夾持力監測、設備張力控制，緊湊型結構適配試驗機狹小空間，不銹鋼材質抗疲勞性強，可承受長期反復測力作業，適合車間固定工位與移動式檢測設備，替代傳統笨重測力部件，提升設備靈活性。
4. 按鍵手感度與連接器性能測試
用于鍵盤、遙控器、智能設備按鍵、電子連接器的手感度與插拔力測試，精準捕捉微小按壓力與插拔拉力變化，量化產品手感與連接性能參數，確保產品一致性，解決人工檢測主觀性強、數據不精準的痛點，適配電子制造、家電制造行業的品質檢測。
5. 醫療器械與精密儀器力反饋
適配醫用夾具、注射器、康復器械、小型精密分析儀器的力值監測與反饋，不銹鋼材質潔凈度高、耐腐蝕，符合醫療器械使用要求，精準控制夾持力、推拉力，確保醫療操作與儀器運行的精準性、安全性，適配醫療與精密儀器行業的嚴苛測力需求。
6. 起重與輸送設備張力監測
用于小型起重設備、卷揚機、輸送設備的繩索、卷材張力監測，實時反饋拉力數值，防止過載運行引發設備故障或安全隱患，保障設備運行安全，適配輕工、紡織、包裝行業的連續化生產場景。
