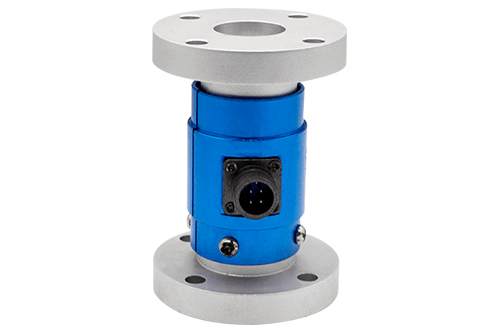

靜態扭矩傳感器的調試核心是精準完成零點校準與量程標定、驗證信號輸出穩定性、消除附加扭矩對測量精度的影響，隆旅 NJL-204 作為法蘭安裝型應變片式靜態扭矩傳感器，調試流程遵循 “無載校準為先、逐級加載驗證” 的原則，以下結合上海隆旅電子標準化方案。

一、調試前準備（安全與基礎檢查）

1. 安全規范執行

   調試前必須切斷傳感器的供電電源與被測設備的動力電源，確保傳感器處于完全空載狀態，彈性軸無任何扭矩負載、無外力扭轉或壓迫，避免帶載校準導致零點與量程出現永久性偏差。

   若 NJL-204 用于防爆場景，需在非防爆區域完成全部調試操作，嚴禁在易燃易爆環境中帶電開蓋或調整參數。

2. 機械連接檢查

   確認 NJL-204 通過法蘭與被測設備的連接螺栓緊固均勻，法蘭面貼合緊密無間隙，同軸度誤差控制在 0.05mm 以內；手動檢查傳感器彈性軸是否轉動靈活，無卡滯、無偏心擺動，排除安裝不當產生的附加扭矩。

   若存在附加扭矩，需重新調整安裝位置或加裝調整墊片，確保傳感器僅承受被測扭矩，無側向力或彎矩干擾。

3. 電氣接線核對

   核對 NJL-204 的接線端子，確保 DC12-24V 電源正負極對應 “+V”“-V” 端子，4-20mA 模擬量信號對應 “I+”“I-” 端子，RS485 數字信號對應 “A”“B” 端子（定制款）；電源線與信號線分開布線，間距不小于 20cm，信號線采用雙絞屏蔽線纜且屏蔽層單點接地，避免電磁干擾。

4. 工具與設備準備

   備好萬用表、標準扭矩校準儀（精度需高于 NJL-204 的 ±0.3% FS）、扭矩扳手、絕緣螺絲刀；若為數字量輸出款，需準備電腦與配套調試軟件，用于參數讀取與修正。

二、核心調試步驟（NJL-204 專屬操作）

1.  通電預熱與初始狀態檢查

• 對于帶本地顯示的定制款 NJL-204，觀察屏幕是否正常顯示，空載狀態下扭矩數值應接近 0，無頻繁跳變；

• 對于無顯示的標準款，用萬用表串聯測量 4-20mA 信號回路，空載輸出電流應穩定在 4mA±0.02mA 范圍內，若偏差過大，需先排查接線與供電問題。

2.  零點校準（消除零漂，保障基礎精度）

1. 保持 NJL-204 法蘭處于完全空載狀態，彈性軸無扭轉、無外力作用，環境溫度穩定在常溫區間。

2. 標準款 NJL-204 可長按零點校準按鍵 5 秒，待指示燈閃爍后熄滅，即完成零點校準；無按鍵型號需通過專用調試軟件發送零點校準指令，直至萬用表測量的輸出電流穩定在 4mA。

3. 校準完成后靜置 5 分鐘，觀察零點是否穩定，若數值漂移超出 ±0.1% FS，需重新檢查機械連接是否存在附加扭矩，排除后再次進行零點校準。

3.  量程標定（全量程精度驗證）

1. 將標準扭矩校準儀與 NJL-204 的法蘭端可靠連接，確保加載扭矩時力的方向與傳感器彈性軸同軸，避免產生側向力。

2. 緩慢施加扭矩至滿量程的 25%、50%、75%、100%，每個負載點保持穩定 2 分鐘，待數值無波動后，記錄 NJL-204 的輸出電流或顯示扭矩值，與標準扭矩校準儀的讀數對比，誤差需控制在 ±0.3% FS 以內。

3. 施加滿量程扭矩時，通過調試軟件或按鍵進入量程標定模式，輸入標準扭矩值并保存參數；完成標定后逐級卸載扭矩至零，核對零點輸出是否回歸 4mA，若存在偏差，需重復零點校準與量程標定步驟。

4. 對于開關量輸出定制款 NJL-204，需在標定過程中設置扭矩閾值，模擬過載工況，驗證開關量信號是否能準確觸發報警或停機動作。

4.  信號輸出驗證（適配控制系統）

1. 模擬量信號驗證：在 0%、25%、50%、75%、100% 量程扭矩下，分別測量輸出電流，確認電流值嚴格對應 4mA、8mA、12mA、16mA、20mA，線性變化無斷點、無跳變。

2. 數字量信號驗證：通過 RS485 接口連接傳感器與電腦，打開調試軟件，讀取設備型號、量程、扭矩數值等參數，驗證參數讀取與修改功能正常；模擬扭矩變化，觀察軟件端數據是否實時同步，響應延遲需小于 100ms。

3. 若信號波動較大，檢查屏蔽線纜接地是否良好，或是否靠近變頻器、電焊機等強電磁干擾源，需重新調整布線位置，確保屏蔽層單點接地。

5.  重復性驗證（保障長期測量穩定性）

三、常見調試問題與隆旅解決方案

1. 零點漂移嚴重

• 原因：安裝同軸度誤差過大、法蘭螺栓緊固不均產生附加扭矩、環境溫度波動劇烈。

• 方案：用百分表重新校準傳感器同軸度，調整法蘭墊片消除間隙；均勻緊固螺栓，避免過度壓緊導致彈性軸形變；待環境溫度穩定后再次校準零點，或啟用傳感器的溫度補償功能。

2. 量程標定誤差超標

• 原因：標準扭矩校準儀精度不足、加載扭矩時存在側向力、應變片損壞。

• 方案：更換精度≥0.1% FS 的標準校準儀；調整加載裝置確保扭矩方向與彈性軸同軸；若應變片損壞，聯系隆旅售后返廠檢修或更換。

3. 信號輸出無變化

• 原因：接線錯誤、供電電壓不足、內部電路故障。

• 方案：重新核對接線端子定義，確保電源與信號回路連接正確；測量供電電壓，確保在 12-24V 范圍內；若仍無信號輸出，聯系售后檢測內部電路。

四、調試后收尾與維護建議

1. 參數鎖定與記錄

   調試完成后，通過軟件鎖定 NJL-204 的零點與量程參數，防止非授權人員誤修改；記錄校準時間、零點偏移量、各負載點誤差數據，存檔形成校準報告，便于后續追溯與定期復檢。

2. 日常維護建議

   每 6-12 個月對 NJL-204 進行一次全量程校準；定期檢查法蘭連接螺栓是否松動，及時緊固；避免傳感器長期承受過載扭矩，延長彈性軸使用壽命。
