靜態扭矩傳感器是專為靜止或低速旋轉（轉速≤10r/min）工況設計的扭矩測量設備，核心功能是精準檢測非連續旋轉或固定狀態下的扭矩值，廣泛應用于扭矩扳手、閥門啟閉、工裝夾具等場景。主要按傳感原理、安裝結構、輸出信號類型三大核心維度分類，上海隆旅電子推出的NJL-204 靜態扭矩傳感器，是應變片式法蘭安裝款的典型代表，適配多數靜態扭矩測控需求。

一、 按傳感原理分類（核心技術維度，決定測量精度與適配性）

傳感原理是靜態扭矩傳感器的核心分類依據，直接影響測量精度、介質兼容性與使用壽命，NJL-204 采用的應變片式原理是靜態扭矩測量的主流技術方案。

1. 應變片式靜態扭矩傳感器（NJL-204 所屬類型）

   核心采用電阻應變片粘貼于彈性軸表面，組成惠斯通電橋。當彈性軸承受靜態扭矩時，會產生與扭矩值成正比的微形變，導致應變片電阻值發生變化，電橋輸出 mV 級微弱信號，經放大、濾波、溫度補償后轉換為標準信號輸出。

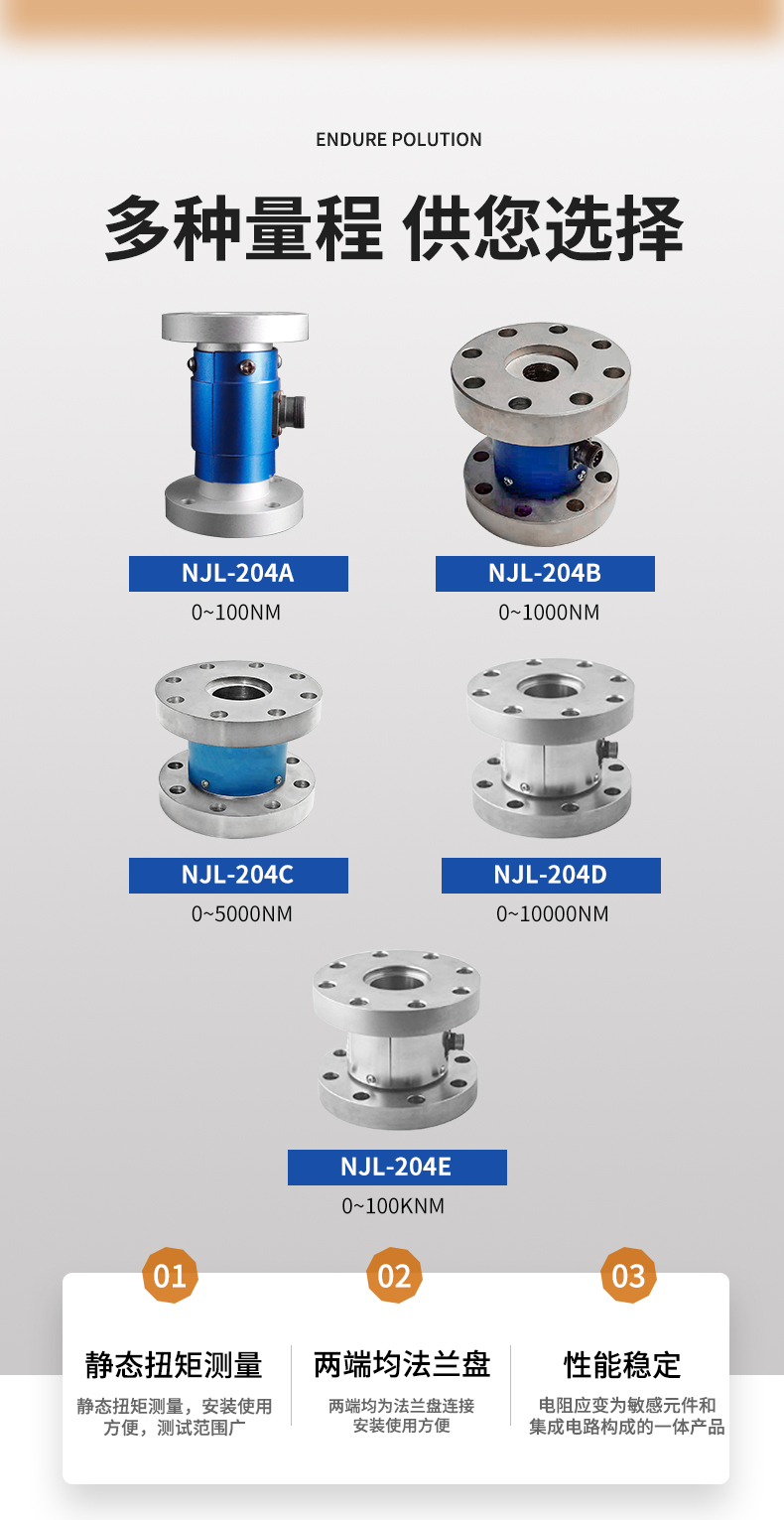

   隆旅 NJL-204 搭載高強度合金鋼彈性軸，表面粘貼進口高精度應變片，綜合測量精度達 ±0.3% FS，扭矩量程覆蓋 0~50N?m 至 0~5000N?m，可精準檢測螺栓緊固、閥門扭矩等靜態負載；內置溫度補償算法，在 - 20℃~80℃范圍內有效抵消溫漂影響，確保復雜環境下的測量穩定性；彈性軸經過特殊熱處理，抗疲勞性能優異，可長期承受 150% 量程的過載沖擊而不發生永久形變。

2. 磁致伸縮式靜態扭矩傳感器

   利用磁致伸縮效應，通過檢測扭矩作用下材料磁特性的變化實現測量。傳感器內置磁敏元件，當彈性軸受扭矩產生形變時，內部磁場分布發生改變，磁敏元件捕捉該變化并轉化為電信號。該類型傳感器抗電磁干擾能力強，適合強磁場工況，但測量精度略低于應變片式，多用于對精度要求不高的重型機械靜態扭矩檢測。

3. 光電式靜態扭矩傳感器

   基于光學原理，通過光柵或碼盤捕捉彈性軸的微小角位移，間接計算扭矩值。傳感器在彈性軸兩端安裝光柵組件，扭矩作用下彈性軸產生扭轉變形，導致兩端光柵的相對位置變化，光電探測器通過檢測光信號的強弱變化換算扭矩。該類型傳感器響應速度快，但對安裝同軸度要求極高，易受振動影響，多用于實驗室高精度靜態扭矩測試。

二、 按安裝結構分類（適配不同設備接口，決定現場安裝便捷性）

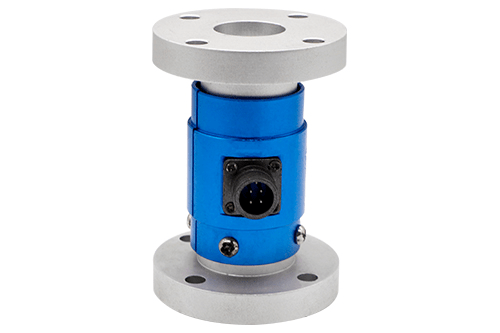

1. 法蘭安裝型靜態扭矩傳感器（NJL-204 標準款）

   采用雙法蘭或單法蘭連接設計，通過螺栓將傳感器法蘭與被測設備的法蘭盤固定，連接牢固、同軸度高，可有效避免附加扭矩對測量精度的影響。

   隆旅 NJL-204 標配雙法蘭結構，法蘭尺寸可根據用戶需求定制，適配閥門、減速機、工裝夾具等設備的靜態扭矩檢測；安裝時無需對被測設備進行大幅改造，僅需通過螺栓緊固即可完成裝配，大幅降低現場安裝難度；法蘭表面經過防腐處理，可在潮濕、多塵的工業環境中長期使用。

2. 軸 - 轂連接型靜態扭矩傳感器

   傳感器一端為軸狀結構，另一端為轂狀結構，通過鍵槽與被測設備的軸、輪轂連接，適合小型電機、齒輪箱等設備的靜態扭矩檢測。該類型結構緊湊，空間占用小，但安裝時需嚴格保證鍵槽配合精度，避免間隙過大導致測量誤差。隆旅電子可根據需求為 NJL-204 定制軸 - 轂連接結構，拓展其在小型設備上的應用。

3. 夾持式靜態扭矩傳感器

   采用夾持機構直接固定在被測桿件上，無需破壞被測設備結構，適合扭矩扳手、小型傳動軸等部件的臨時扭矩檢測。該類型安裝靈活，但測量精度受夾持力度影響較大，多用于實驗室抽檢或現場臨時檢測場景，不適合長期在線監測。

三、 按輸出信號類型分類（適配不同控制系統，決定數據交互方式）

1. 模擬量輸出型靜態扭矩傳感器

   輸出 4-20mA 或 0-10V 標準模擬量信號，可直接接入 PLC、DCS 系統，實現扭矩數據的遠程監測與閉環控制，是工業自動化場景的主流選擇。

   隆旅 NJL-204 標配 4-20mA 模擬量輸出，信號線性度優異，抗干擾能力強，可在變頻器、大功率電機等強電磁干擾環境下穩定傳輸數據；同時支持 0-10V 信號定制，適配不同控制系統的接口需求。

2. 數字量輸出型靜態扭矩傳感器

   輸出 RS485/Modbus 等數字信號，可直接與電腦、觸摸屏等設備通訊，支持遠程參數設定、數據存儲與分析，適配智能化生產線的測控需求。隆旅 NJL-204 的數字量定制款，可通過通訊模塊實現扭矩數據的實時上傳與校準參數的遠程修改，減少人工現場操作。

3. 開關量輸出型靜態扭矩傳感器

   內置閾值比較電路，當扭矩值達到預設閾值時，輸出繼電器開關量信號，觸發報警或設備啟停動作，適合扭矩超限保護場景。例如在螺栓緊固設備中，當扭矩達到設定值時，傳感器輸出開關量信號，控制擰緊工具停機，避免螺栓過載斷裂。隆旅 NJL-204 可定制 1-2 路開關量輸出，滿足不同場景的閾值控制需求。

三、 上海隆旅電子的解決方案核心

1. 標準化產品方案

   以 NJL-204 法蘭安裝型靜態扭矩傳感器為核心，提供覆蓋多量程、多信號輸出的標準化產品，滿足螺栓緊固、閥門檢測等通用工業場景的需求，同時配套提供安裝支架、法蘭螺栓等配件，簡化用戶采購與安裝流程。
2. 定制化場景方案

   針對高腐蝕、高精度、特殊接口等個性化需求，為 NJL-204 提供材質、結構、功能的定制服務，確保產品完全匹配用戶工況，解決非標靜態扭矩檢測難題。
3. 全周期技術支持

   提供從選型指導、安裝調試到售后維護的全流程服務，批量采購可申請免費現場技術培訓，幫助用戶掌握傳感器的安裝、校準、故障排查技能；產品質保周期長，出現故障可享受 4 小時快速響應服務，保障設備穩定運行。
