作為

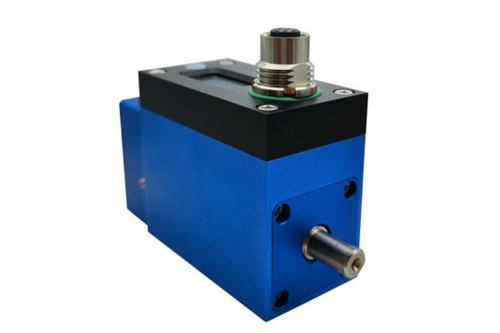

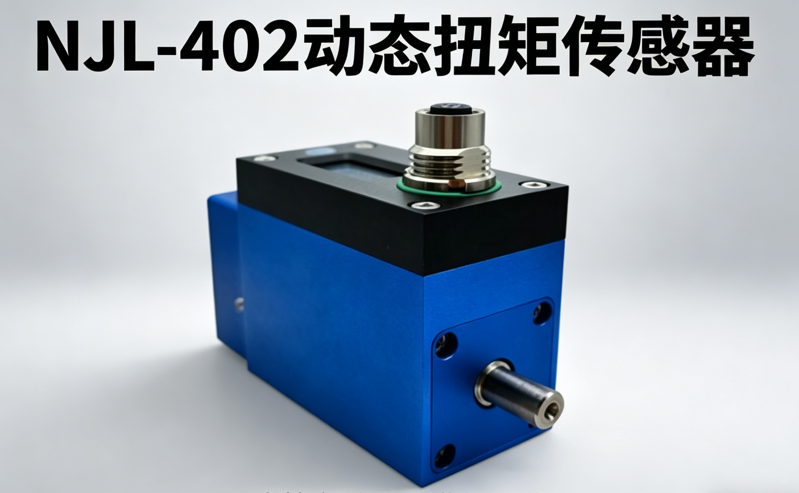

隆旅NJL系列動態扭矩傳感器的高精度升級款通用型號，NJL-402在傳承系列產品核心技術的基礎上，優化應變橋設計與信號處理系統，打破傳統通用傳感器“精度與適配性不可兼得”的局限，采用“高精度應變橋+非接觸電磁耦合傳輸+一體化集成結構”的核心設計，兼顧高精度、高穩定性與高適配性，無需復雜調試即可快速投入使用。其靈活的量程設計、便捷的安裝方式，可適配中高端電機、精密減速機、高端傳動設備、精密測試儀器等各類設備的動態扭矩測量，無需反復調零即可連續捕捉設備運行過程中的瞬時扭矩波動、穩態扭矩變化，為設備精細化運維、產品性能驗證、生產工藝優化提供精準數據支撐，彰顯上海
隆旅電子在動態扭矩測量領域的技術積淀與產品實力，可有效替代同類中高端常規動態扭矩傳感器，大幅提升測量精度與數據可靠性。
動態扭矩測量的核心需求是“精準、穩定、適配”，而中高端工業場景的復雜性的對傳感器的綜合性能提出了更嚴苛的要求——既要具備超高精度測量能力，精準捕捉微小扭矩變化，又要抵御振動、電磁、溫度波動等多種干擾因素，同時適配不同設備的安裝空間與量程需求，兼顧便捷安裝與長期穩定運行。隆旅NJL-402精準契合這一核心需求，摒棄傳統傳感器精度不足、抗干擾能力弱的弊端，優化一體化集成結構與信號處理技術，在保證高精度的同時，大幅提升適配性與穩定性，區別于NJL-505（高端超大量程、超高轉速）、NJL-503（常規盤式）、NJL-401（通用基礎款）的定位，專注服務各行業中高端通用動態扭矩測量場景，兼顧高精度、實用性與性價比，成為中高端工業領域動態扭矩測量的主流選擇。
隆旅
NJL-402動態扭矩傳感器的核心技術優勢，體現在高精度升級、一體化設計、強抗干擾等全流程性能優化上，四大核心技術加持，確保測量數據精準可靠、運行穩定長效，完美適配多行業中高端常規及復雜動態扭矩測量需求：
1. 一體化集成結構，安裝便捷且適配性強：創新采用一體化集成設計，將高精度彈性體、專用應變橋、信號傳輸模塊、防護外殼整合為一體，無需額外搭配輔助部件，體積緊湊、重量輕便，可適配狹小安裝空間，同時支持多種安裝方式（法蘭安裝、聯軸器連接），可直接對接各類中高端設備的傳動系統，無需對設備原有結構進行大幅改造，安裝效率大幅提升。相較于傳統拆分式傳感器及基礎款通用傳感器，NJL-402減少了安裝誤差，同時降低了后期運維難度，適配不同規格、不同類型的中高端傳動設備，通用性與適配靈活性顯著提升。
2. 升級款應變橋技術，實現超高精度力電轉換：粘貼于彈性體核心受力區的進口高精密箔式應變片組成專用應變橋，在傳統應變橋技術基礎上優化電路設計，結合全數字高精度信號處理技術，當設備運行產生動態扭矩時，彈性體承受旋轉扭矩并產生均勻剪切形變，應變片電阻值隨形變線性變化，將動態扭矩物理量精準轉化為可識別電信號，完成力電高效轉換。綜合精度可達±0.2%FS，重復性高達±0.03%，零點溫度影響與滿度溫度影響均低至±0.02%，可精準捕捉設備運行過程中微小瞬時扭矩波動、啟停峰值扭矩，實現動態扭矩的實時、連續監測，無需反復調零，有效規避因扭矩異常導致的設備故障與產品缺陷，滿足中高端工業精密測量場景的嚴苛精度要求。
3. 非接觸無損耗傳輸，穩定長效運行：采用升級款非接觸電磁耦合傳輸技術，優化線圈設計，旋轉端（彈性體）的電信號通過初級線圈無接觸耦合至固定端次級線圈，無機械滑環、無物理接觸磨損、無導線纏繞困擾，徹底解決傳統接觸式傳感器在動態運轉時的信號衰減、機械損耗與引線磨損問題，同時規避機械接觸帶來的扭矩干擾與安全隱患。支持長時間連續動態運行，正常工況下使用壽命可達50000小時以上，大幅提升設備運行效率，降低運維成本，契合中高端工業設備長期穩定運行的需求。
4. 強化抗干擾設計，適配復雜中高端工業環境：內置工業級全數字高精度信號調理電路與寬溫域高精度溫度補償模塊（補償溫度范圍-10~60℃），結合自適應抗電磁干擾濾波技術與多層電磁屏蔽結構，優化抗干擾算法，有效抵消工業車間強電磁干擾、電壓波動、機械振動、溫度變化等多種干擾因素帶來的測量誤差，確保動態扭矩測量數據的穩定性與精準度。同時具備IP65級防水防塵性能，可適應高端車間、戶外復雜環境等多場景，進一步拓寬產品適用范圍，滿足多行業中高端復雜工況的測量需求。
二、核心產品特性：高精度+強適配，契合中高端工業需求
隆旅NJL-402定位中高端通用型動態扭矩傳感器，核心圍繞“高精度升級、寬量程適配、一體化安裝、強抗擾”四大核心需求設計，依托升級款應變橋技術、非接觸傳輸技術與一體化集成設計的三重優勢，在精度、適配性、穩定性上實現全方位升級，相比NJL-505（高端超大量程、超高轉速）、NJL-503（常規盤式）、NJL-401（通用基礎款）及普通動態扭矩傳感器，在精度、抗干擾能力、使用壽命上具備顯著優勢，同時具備多信號輸出可定制、長期穩定免維護等實用特性，適配多行業中高端常規動態扭矩測量場景，為中高端工業設備、精密測試系統提供高性價比、高可靠性的測量
解決方案，尤其適合對精度、穩定性有較高要求的中高端通用工業場景。
1. 寬量程適配，覆蓋中高端常規需求：
標準量程覆蓋0~1500Nm，可根據用戶實際需求定制量程（最大可定制至3000Nm），完美覆蓋中高端工業自動化、精密電機測試、高端精密傳動、工程機械等領域的常規動態扭矩測量需求，無需拼接多個傳感器即可完成中高端常規扭矩的精準測量。彈性體采用進口優質合金鋼材，經過強化熱處理與精密加工，抗疲勞、抗形變、抗沖擊性能優異，可長期承受額定動態扭矩，避免因負載過大導致的傳感器損壞，確保中高端工況下的測量穩定性與使用壽命。
2. 一體化安裝，便捷高效且誤差?。?/h2>
一體化集成結構設計，體積緊湊、重量輕便，無需額外搭配輔助安裝部件，支持法蘭安裝、聯軸器連接等多種安裝方式，可直接嵌入中高端設備傳動節點，無需對設備原有結構進行大幅改造，安裝難度低、效率高。相較于傳統拆分式傳感器及基礎款通用傳感器，減少了安裝過程中的定位誤差，進一步提升測量精度，同時后期運維無需拆分部件，大幅降低運維難度與成本，適配中高端設備緊湊的安裝空間需求。
3. 高精度升級，數據精準無漂移：
結合升級款應變橋技術與全數字高精度信號處理技術，綜合精度可達±0.2%FS，重復性±0.03%，零點與滿度溫度影響均低至±0.02%，長期運行無精度漂移，有效抵消設備振動、溫度波動等干擾因素，確保測量數據的一致性與可靠性?？删珳?zhǔn)捕捉瞬時微小扭矩波動與穩態扭矩變化，無需反復調零，實現正反扭矩連續測量，滿足中高端工業精密測量場景的嚴苛要求，相較于NJL-401精度提升顯著。
4. 強抗干擾與寬溫域適配，適應復雜中高端工業環境：
內置多層電磁屏蔽結構與自適應抗干擾濾波電路，專門針對中高端工業設備運行場景優化，可有效抵御工業車間強電磁干擾、電壓波動、機械振動、溫度變化等多種干擾因素，確保扭矩測量數據無漂移、無失真。工作溫度范圍達-20~70℃，補償溫度范圍-10~60℃，可在低溫、高溫、溫度波動較大、多振動、強電磁干擾等復雜工業環境下穩定運行，IP65級防水防塵性能進一步拓寬產品適用范圍，滿足多行業中高端復雜工況的測量需求。
5. 多元信號輸出可定制，適配中高端工業集成需求：
標準輸出5±5kHz頻率信號，可根據用戶實際需求定制4~20mA電流信號、±5VDC、±10VDC電壓信號，同時支持RS485、RS232、CAN等通訊協議，適配不同中高端工業設備、不同控制系統的集成需求，無需額外配置信號轉換模塊，大幅降低集成成本；電氣連接采用標準化防水接口，供電電壓12-24VDC，供電電流小于100mA，可直接對接PLC、工控機、高精度數據采集儀等設備，實現動態扭矩數據的實時上傳、分析與存儲，同時支持轉速同步測量（可定制脈沖信號），為設備運行狀態分析提供更全面、精準的數據支撐。
6. 強過載保護，保障設備與測量安全：
內置180%F.S.安全過載保護結構，可承受中高端工業設備運行時的瞬時扭矩沖擊與負載突變，避免傳感器因扭矩過載損壞，同時可配合設備控制系統實現扭矩超限報警，防止設備因扭矩過載導致的損壞，從硬件層面保障測量安全、設備壽命與生產安全，適配中高端工業場景中扭矩波動較大的工況需求，為工業生產與設備安全提供雙重保障，過載保護性能優于NJL-401。
7. 優質材質加持，使用壽命長效持久：
傳感器核心彈性體采用進口優質合金鋼材，耐腐蝕性、抗疲勞性、抗形變性能優異，可長期承受中高端動態扭矩的考驗；外殼采用高強度鋁合金材質，經過陽極氧化處理，輕量化設計的同時具備良好的防護性能，有效抵御外界環境的侵蝕。升級款非接觸無磨損傳輸設計與一體化結構相結合，正常工況下使用壽命可達50000小時以上，無需頻繁維護，大幅降低中高端工業設備的運維成本，契合中高端工業裝備長效穩定運行的需求。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
測量物理量 | 動態扭矩、轉速、功率（計算） | 輸出靈敏度 | 5±5kHz；可定制4~20mA、±5VDC、±10VDC，支持RS485、RS232、CAN |
標準量程 | 0~1500Nm（可定制至3000Nm） | 供電電壓 | 12-24VDC |
綜合精度 | ±0.2%F·S（線性+重復性+滯后） | 供電電流 | 小于100mA |
重復性 | ±0.03% | 最高轉速 | 18KRPM（18000RPM） |
零點/滿度溫度影響 | ±0.02% | 轉速范圍 | 0~18000RPM |
補償溫度范圍 | -10~60℃ | 工作溫度 | -20~70℃ |
相對濕度 | 0~90%RH（無凝結） | 安全過載 | 180%F.S. |
材質 | 進口優質合金鋼材彈性體+高強度鋁合金外殼（陽極氧化） | 轉速輸出 | 可定制脈沖信號（常規60脈沖/轉） |
信號傳輸方式 | 升級款非接觸電磁耦合傳輸（無接觸、無損耗、低干擾） | 安裝方式 | 法蘭安裝、聯軸器連接，適配多種中高端設備安裝場景 |
電氣連接 | 標準化防水接口 | 適用場景 | 中高端工業自動化、精密電機測試、高端精密傳動、工程機械等 |
四、典型應用場景，覆蓋多行業中高端通用動態扭矩測量
隆旅NJL-402動態扭矩傳感器，憑借“高精度升級、寬量程適配、一體化安裝、強抗擾”的核心優勢，依托升級款應變橋技術、非接觸傳輸技術與一體化集成設計的三重保障，廣泛應用于中高端工業自動化、精密電機測試、高端精密傳動、工程機械、新能源高端輔助設備等多行業，聚焦中高端常規動態扭矩測量工況，為各行業中高端設備的生產、測試與運維提供精準數據支撐，同時高性價比與可定制化特點，成為中高端工業領域動態扭矩測量的理想選擇，助力企業降低采購成本、提升產品質量與生產效率，彰顯
上海隆旅在中高端通用動態扭矩測量領域的技術實力。
1. 中高端工業自動化設備場景
適配中高端工業自動化生產線、精密自動化輸送設備、高端自動化裝配設備等的動態扭矩監測，0~1500Nm量程可精準測量設備傳動系統的中高端常規動態扭矩，一體化安裝設計可適配設備緊湊安裝空間，無需大幅改造設備即可快速安裝。強抗干擾能力可抵御高端車間強電磁干擾、機械振動，確保測量數據精準穩定，多元信號輸出可直接對接高端自動化控制系統，實現扭矩實時監測與異常報警，及時發現傳動部件磨損、負載不均等問題，避免設備故障，提升中高端自動化生產線的運行效率與穩定性，滿足精細化生產需求。
2. 精密電機與高端驅動系統測試場景
適配各類精密電機（伺服電機、高精度直流電機、異步精密電機）、高端驅動系統的性能測試與扭矩監測，18KRPM轉速可滿足精密電機的高轉速測試需求，0~1500Nm量程可覆蓋精密電機的扭矩測量范圍，±0.2%FS的超高精度與±0.03%的高重復性可精準捕捉電機運行過程中的微小扭矩變化，為電機性能優化、驅動系統調試提供精準數據支撐。升級款非接觸無磨損設計支持長時間連續測試，無機械接觸干擾確保測試數據無失真，多元信號輸出與通訊協議支持，可直接對接高精度測試系統，實現扭矩、轉速數據的實時記錄、分析與存儲，提升測試效率與測試精度，助力高端電機產品升級。
3. 高端精密傳動設備場景
應用于高端減速機、精密齒輪箱、高精度傳動軸等精密傳動設備的動態扭矩監測，一體化安裝設計可直接嵌入傳動節點，適配設備狹小安裝空間，無需額外輔助部件，安裝便捷且誤差小。超高精度測量可捕捉傳動過程中的微小扭矩波動，及時發現齒輪磨損、軸承損壞等問題，避免傳動系統故障，同時強抗干擾能力可抵御傳動過程中的振動干擾，確保測量數據精準可靠，為精密傳動設備的運維監測、壽命評估提供精準數據支撐，保障高端精密傳動設備的穩定運行。
4. 中高端工程機械場景
適配中高端裝載機、精密挖掘機、高端輸送機等工程機械的動態扭矩監測，0~1500Nm量程可精準測量工程機械傳動系統的中高端常規扭矩，強抗干擾、寬溫域適配特性可適應戶外、高端車間等復雜環境，抵御振動、溫度變化等干擾因素。180%F.S.的強過載保護可承受工程機械運行時的瞬時扭矩沖擊，避免傳感器損壞，一體化結構具備IP65級防水防塵性能，可抵御外界灰塵、水汽侵蝕，便捷安裝與免維護特性降低戶外設備的運維難度與成本，為中高端工程機械的安全、穩定運行提供堅實保障。
5. 高端精密機床場景
適配高端精密機床、大型加工中心的主傳動系統與輔助傳動系統動態扭矩監測，一體化安裝設計可適配機床緊湊的內部空間，18KRPM轉速可滿足機床主傳動的高轉速需求，超高精度測量可捕捉傳動過程中的微小扭矩波動，及時發現傳動部件磨損、負載異常等問題，避免影響加工精度。多元信號輸出可直接對接機床控制系統，實現扭矩實時監測與工藝優化，助力提升高端精密機床的加工質量與運行穩定性，滿足高端精密加工的嚴苛要求。
6. 新能源高端輔助設備場景
適配新能源高端輔助設備（如高端儲能設備傳動部件、新能源精密泵體、高端充電樁輔助傳動）的動態扭矩監測，0~1500Nm量程可覆蓋輔助傳動系統的扭矩需求，強抗干擾能力可抵御新能源設備運行產生的強電磁干擾，寬溫域適配特性可適應不同運行環境。一體化安裝設計可適配設備緊湊安裝空間，無需大幅改造設備，升級款非接觸無磨損設計支持長時間連續運行，為新能源高端輔助設備的性能優化、運維監測提供精準數據支撐，助力新能源設備高效、穩定運行。
