作為

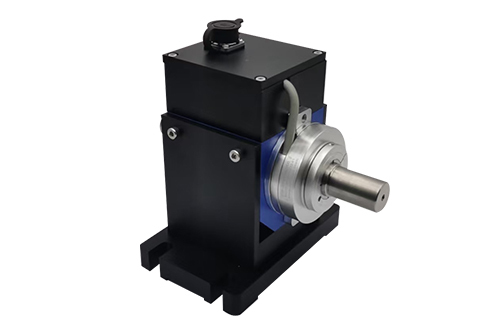

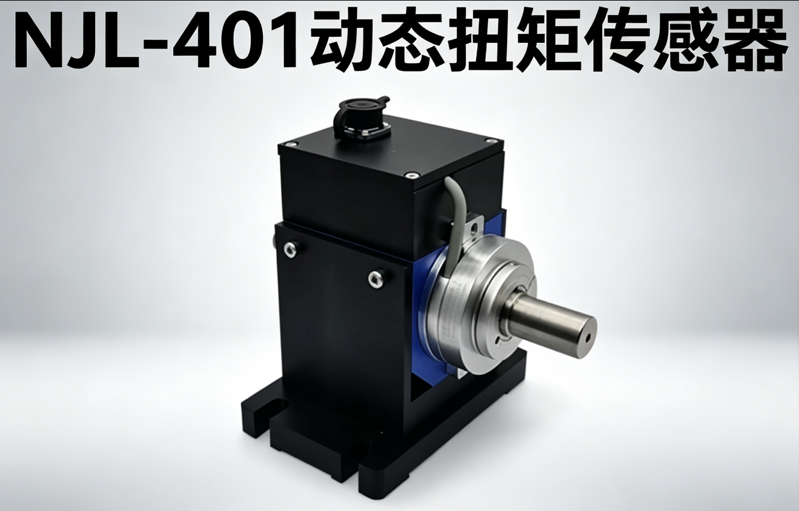

隆旅NJL系列動態扭矩傳感器的通用主力型號，NJL-401打破傳統傳感器“單一場景適配”的局限，采用“一體化集成結構+非接觸電磁耦合傳輸+高精度應變橋”的核心設計，兼顧精度、穩定性與適配性，無需復雜調試即可快速投入使用。其覆蓋范圍廣泛的量程設計、靈活的安裝方式，可適配電機、減速機、傳動軸、精密機床等各類設備的動態扭矩測量，無需反復調零即可連續捕捉設備運行過程中的瞬時扭矩波動、穩態扭矩變化，為設備精細化運維、產品性能驗證、生產工藝優化提供精準數據支撐，彰顯
上海隆旅電子在動態扭矩測量領域的技術積淀與產品實力，可有效替代同類常規動態扭矩傳感器，大幅提升測量效率與數據可靠性。
動態扭矩測量的核心需求是“精準、穩定、適配”，而工業場景的復雜性對傳感器的綜合性能提出了更高要求——既要具備高精度測量能力，抵御振動、電磁等干擾因素，又要適配不同設備的安裝空間與量程需求，同時兼顧便捷安裝與長期穩定運行。隆旅NJL-401精準契合這一核心需求，摒棄傳統傳感器拆分式設計的弊端，采用一體化集成結構，在保證測量精度的同時，大幅簡化安裝流程、提升適配性，區別于NJL-505（高端超大量程、超高轉速）、NJL-503（常規盤式）的定位，專注服務各行業通用動態扭矩測量場景，兼顧實用性與性價比，成為工業領域動態扭矩測量的主流選擇。
隆旅NJL-401動態扭矩傳感器的核心技術優勢，體現在一體化設計、高精度測量、強抗干擾等全流程性能優化上，四大核心技術加持，確保測量數據精準可靠、運行穩定長效，完美適配多行業常規及復雜動態扭矩測量需求：
1. 一體化集成結構，安裝便捷且適配性強：創新采用一體化集成設計，將彈性體、應變橋、信號傳輸模塊、防護外殼整合為一體，無需額外搭配輔助部件，體積緊湊、重量輕便，可適配狹小安裝空間，同時支持多種安裝方式（法蘭安裝、聯軸器連接），可直接對接各類設備的傳動系統，無需對設備原有結構進行大幅改造，安裝效率大幅提升。相較于傳統拆分式傳感器，NJL-401減少了安裝誤差，同時降低了后期運維難度，適配不同規格、不同類型的傳動設備，通用性極強。
2. 應變橋?qū)Ｓ眉夹g(shù)，實現高精度力電轉換：粘貼于彈性體核心受力區的高精密箔式應變片組成專用應變橋，遵循應變橋?qū)Ｓ眉夹g(shù)原理，結合全數字信號處理技術，當設備運行產生動態扭矩時，彈性體承受旋轉扭矩并產生均勻剪切形變，應變片電阻值隨形變線性變化，將動態扭矩物理量精準轉化為可識別電信號，完成力電高效轉換。綜合精度可達±0.3%FS，重復性高達±0.05%，零點溫度影響與滿度溫度影響均低至±0.03%，可精準捕捉設備運行過程中瞬時扭矩波動、啟停峰值扭矩，實現動態扭矩的實時、連續監測，無需反復調零，有效規避因扭矩異常導致的設備故障與產品缺陷，滿足工業常規精密測量場景的精度要求。
3. 非接觸無損耗傳輸，穩定長效運行：采用非接觸電磁耦合傳輸技術，旋轉端（彈性體）的電信號通過初級線圈無接觸耦合至固定端次級線圈，無機械滑環、無物理接觸磨損、無導線纏繞困擾，徹底解決傳統接觸式傳感器在動態運轉時的信號衰減、機械損耗與引線磨損問題，同時規避機械接觸帶來的扭矩干擾與安全隱患。支持長時間連續動態運行，正常工況下使用壽命可達40000小時以上，大幅提升設備運行效率，降低運維成本，契合工業設備長期穩定運行的需求。
4. 強抗干擾設計，適配復雜工業環境：內置工業級全數字信號調理電路與寬溫域高精度溫度補償模塊（補償溫度范圍-10~60℃），結合自適應抗電磁干擾濾波技術與多層電磁屏蔽結構，有效抵消工業車間電磁干擾、電壓波動、機械振動、溫度變化等多種干擾因素帶來的測量誤差，確保動態扭矩測量數據的穩定性與精準度。同時具備良好的防水防塵性能，可適應車間、戶外等復雜工業環境，進一步拓寬產品適用范圍，滿足多行業復雜工況的測量需求。
二、核心產品特性：通用適配+精準穩定，契合工業主流需求
隆旅NJL-401定位通用型動態扭矩傳感器，核心圍繞“寬量程適配、一體化安裝、高精度、強抗擾”四大核心需求設計，依托應變橋?qū)Ｓ眉夹g(shù)、非接觸傳輸技術與一體化集成設計的三重優勢，在適配性、精度、穩定性上實現全方位優化，相比NJL-505（高端超大量程、超高轉速）、NJL-503（常規盤式）及普通動態扭矩傳感器，在通用性、安裝便捷性、性價比上具備顯著優勢，同時具備多信號輸出可定制、長期穩定免維護等實用特性，適配多行業常規動態扭矩測量場景，為工業設備、測試系統提供高性價比、高可靠性的測量
解決方案，尤其適合對適配性、穩定性有較高要求的通用工業場景。
1. 寬量程適配，覆蓋多行業常規需求：
標準量程覆蓋0~1000Nm，可根據用戶實際需求定制量程（最大可定制至2000Nm），完美覆蓋工業自動化、電機測試、精密傳動、工程機械等領域的常規動態扭矩測量需求，無需拼接多個傳感器即可完成常規扭矩的精準測量。彈性體采用優質合金鋼材，經過強化熱處理，抗疲勞、抗形變、抗沖擊性能優異，可長期承受額定動態扭矩，避免因負載過大導致的傳感器損壞，確保常規工況下的測量穩定性與使用壽命。
2. 一體化安裝，便捷高效且誤差?。?/h2>
一體化集成結構設計，體積緊湊、重量輕便，無需額外搭配輔助安裝部件，支持法蘭安裝、聯軸器連接等多種安裝方式，可直接嵌入設備傳動節點，無需對設備原有結構進行大幅改造，安裝難度低、效率高。相較于傳統拆分式傳感器，減少了安裝過程中的定位誤差，進一步提升測量精度，同時后期運維無需拆分部件，大幅降低運維難度與成本。
3. 高精度測量，數據精準無漂移：
結合應變橋?qū)Ｓ眉夹g(shù)與全數字信號處理技術，綜合精度可達±0.3%FS，重復性±0.05%，零點與滿度溫度影響均低至±0.03%，長期運行無精度漂移，有效抵消設備振動、溫度波動等干擾因素，確保測量數據的一致性與可靠性?？删珳?zhǔn)捕捉瞬時扭矩波動與穩態扭矩變化，無需反復調零，實現正反扭矩連續測量，滿足工業常規精密測量場景的嚴苛要求。
4. 強抗干擾與寬溫域適配，適應復雜工業環境：
內置多層電磁屏蔽結構與自適應抗干擾濾波電路，專門針對工業設備運行場景優化，可有效抵御工業車間電磁干擾、電壓波動、機械振動、溫度變化等多種干擾因素，確保扭矩測量數據無漂移、無失真。工作溫度范圍達-20~70℃，補償溫度范圍-10~60℃，可在低溫、高溫、溫度波動較大、多振動、強電磁干擾等復雜工業環境下穩定運行，進一步拓寬產品適用范圍，滿足多行業復雜工況的測量需求。
5. 多元信號輸出可定制，適配工業集成需求：
標準輸出5±5kHz頻率信號，可根據用戶實際需求定制4~20mA電流信號、±5VDC、±10VDC電壓信號，同時支持RS485、RS232、CAN等通訊協議，適配不同工業設備、不同控制系統的集成需求，無需額外配置信號轉換模塊，大幅降低集成成本；電氣連接采用標準化接口，供電電壓12-24VDC，供電電流小于100mA，可直接對接PLC、工控機、數據采集儀等設備，實現動態扭矩數據的實時上傳、分析與存儲，同時支持轉速同步測量（可定制脈沖信號），為設備運行狀態分析提供更全面的數據支撐。
6. 強過載保護，保障設備與測量安全：
內置150%F.S.安全過載保護結構，可承受工業設備運行時的瞬時扭矩沖擊與負載突變，避免傳感器因扭矩過載損壞，同時可配合設備控制系統實現扭矩超限報警，防止設備因扭矩過載導致的損壞，從硬件層面保障測量安全、設備壽命與生產安全，適配常規工業場景中扭矩波動較大的工況需求，為工業生產與設備安全提供雙重保障。
7. 優質材質加持，使用壽命長效持久：
傳感器核心彈性體采用優質合金鋼材，耐腐蝕性、抗疲勞性、抗形變性能優異，可長期承受常規動態扭矩的考驗；外殼采用高強度鋁合金材質，輕量化設計的同時具備良好的防護性能，有效抵御外界環境的侵蝕。非接觸無磨損傳輸設計與一體化結構相結合，正常工況下使用壽命可達40000小時以上，無需頻繁維護，大幅降低工業設備的運維成本，契合工業裝備長效穩定運行的需求。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
測量物理量 | 動態扭矩、轉速、功率（計算） | 輸出靈敏度 | 5±5kHz；可定制4~20mA、±5VDC、±10VDC，支持RS485、RS232、CAN |
標準量程 | 0~1000Nm（可定制至2000Nm） | 供電電壓 | 12-24VDC |
綜合精度 | ±0.3%F·S（線性+重復性+滯后） | 供電電流 | 小于100mA |
重復性 | ±0.05% | 最高轉速 | 15KRPM（15000RPM） |
零點/滿度溫度影響 | ±0.03% | 轉速范圍 | 0~15000RPM |
補償溫度范圍 | -10~60℃ | 工作溫度 | -20~70℃ |
相對濕度 | 0~90%RH（無凝結） | 安全過載 | 150%F.S. |
材質 | 優質合金鋼材彈性體+高強度鋁合金外殼 | 轉速輸出 | 可定制脈沖信號（常規60脈沖/轉） |
信號傳輸方式 | 非接觸電磁耦合傳輸（無接觸、無損耗） | 安裝方式 | 法蘭安裝、聯軸器連接，適配多種安裝場景 |
電氣連接 | 標準化接口 | 適用場景 | 工業自動化、電機測試、精密傳動、工程機械等通用場景 |
四、典型應用場景，覆蓋多行業通用動態扭矩測量
隆旅NJL-401動態扭矩傳感器，憑借“寬量程適配、一體化安裝、高精度、強抗擾”的核心優勢，依托應變橋?qū)Ｓ眉夹g(shù)、非接觸傳輸技術與一體化集成設計的三重保障，廣泛應用于工業自動化、電機測試、精密傳動、工程機械、新能源輔助設備等多行業，聚焦常規動態扭矩測量工況，為各行業設備的生產、測試與運維提供精準數據支撐，同時高性價比與可定制化特點，成為工業領域動態扭矩測量的理想選擇，助力企業降低采購成本、提升產品質量與生產效率，彰顯
上海隆旅電子在通用動態扭矩測量領域的技術實力。
1. 工業自動化設備場景
適配工業自動化生產線、自動化輸送設備、自動化裝配設備等的動態扭矩監測，0~1000Nm量程可精準測量設備傳動系統的常規動態扭矩，一體化安裝設計可適配設備緊湊安裝空間，無需大幅改造設備即可快速安裝。強抗干擾能力可抵御車間電磁干擾、機械振動，確保測量數據精準穩定，多元信號輸出可直接對接自動化控制系統，實現扭矩實時監測與異常報警，及時發現傳動部件磨損、負載不均等問題，避免設備故障，提升自動化生產線的運行效率與穩定性。
2. 電機與驅動系統測試場景
適配各類電機（異步電機、伺服電機、直流電機）、驅動系統的性能測試與扭矩監測，15KRPM轉速可滿足常規電機的測試需求，0~1000Nm量程可覆蓋常規電機的扭矩測量范圍，高精度與高重復性可精準捕捉電機運行過程中的扭矩變化，為電機性能優化、驅動系統調試提供精準數據支撐。非接觸無磨損設計支持長時間連續測試，無機械接觸干擾確保測試數據無失真，多元信號輸出與通訊協議支持，可直接對接測試系統，實現扭矩、轉速數據的實時記錄、分析與存儲，提升測試效率與測試精度。
3. 精密傳動設備場景
應用于減速機、齒輪箱、傳動軸等精密傳動設備的動態扭矩監測，一體化安裝設計可直接嵌入傳動節點，適配設備狹小安裝空間，無需額外輔助部件，安裝便捷且誤差小。高精度測量可捕捉傳動過程中的微小扭矩波動，及時發現齒輪磨損、軸承損壞等問題，避免傳動系統故障，同時強抗干擾能力可抵御傳動過程中的振動干擾，確保測量數據精準可靠，為精密傳動設備的運維監測、壽命評估提供精準數據支撐。
4. 工程機械場景
適配小型裝載機、挖掘機、輸送機等工程機械的動態扭矩監測，0~1000Nm量程可精準測量工程機械傳動系統的常規扭矩，強抗干擾、寬溫域適配特性可適應戶外、車間等復雜環境，抵御振動、溫度變化等干擾因素。強過載保護可承受工程機械運行時的瞬時扭矩沖擊，避免傳感器損壞，一體化結構具備良好的防護性能，可抵御外界灰塵、水汽侵蝕，便捷安裝與免維護特性降低戶外設備的運維難度與成本，為工程機械的安全、穩定運行提供堅實保障。
5. 精密機床輔助場景
適配中小型精密機床、加工中心的輔助傳動系統動態扭矩監測，一體化安裝設計可適配機床緊湊的內部空間，15KRPM轉速可滿足機床輔助傳動的轉速需求，高精度測量可捕捉傳動過程中的微小扭矩波動，及時發現傳動部件磨損、負載異常等問題，避免影響加工精度。多元信號輸出可直接對接機床控制系統，實現扭矩實時監測與工藝優化，助力提升精密機床的加工質量與運行穩定性。
6. 新能源輔助設備場景
適配新能源設備輔助傳動系統（如儲能設備傳動部件、小型新能源泵體）的動態扭矩監測，0~1000Nm量程可覆蓋輔助傳動系統的扭矩需求，強抗干擾能力可抵御新能源設備運行產生的電磁干擾，寬溫域適配特性可適應不同運行環境。一體化安裝設計可適配設備緊湊安裝空間，無需大幅改造設備，非接觸無磨損設計支持長時間連續運行，為新能源輔助設備的性能優化、運維監測提供精準數據支撐，助力新能源設備高效、穩定運行。
