一、核心工作原理：單晶硅傳感+精密處理，破解高精度壓強測量難題

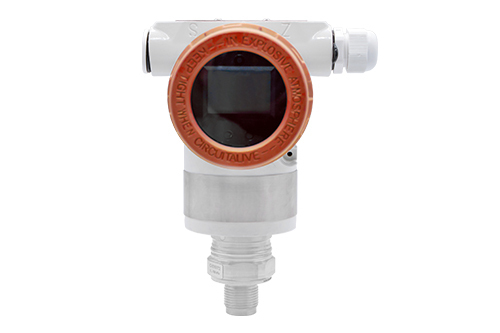

PTL901
單晶硅壓力變送器的核心工作邏輯是“壓強采集+信號轉換+穩定輸出”，區別于傳統壓力變送器的傳感設計，其核心優勢在于采用進口單晶硅傳感芯片，搭配先進的信號調理、溫度補償與抗干擾技術，專注于氣體、液體（腐蝕性/非腐蝕性）的表壓、絕壓測量，兼顧超高精度、長效穩定性與惡劣工況適配性，適配-100kPa~0~1MPa~100MPa的寬量程范圍（可按需選擇檔位），廣泛應用于石油化工、電力、水利、冶金、高端制造等多個對測量精度要求嚴苛的領域。

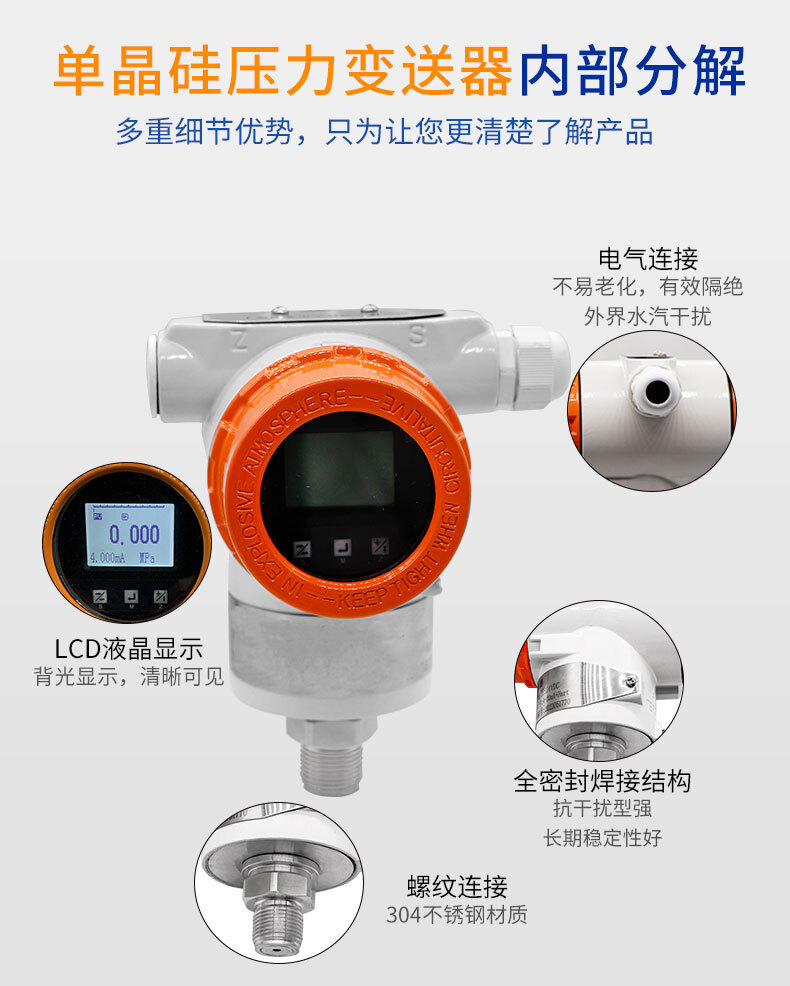

PTL901的核心亮點是**單晶硅傳感芯片+全量程溫度補償技術**，單晶硅材質具備優異的力學特性與溫度穩定性，相較于傳統陶瓷、半導體傳感材質，其形變一致性、信號響應速度與抗漂移能力均實現質的提升，經專業儀器自動測試與精密標定，能精準捕捉微小壓強變化，最小可測壓強分辨率低至0.01%F·S，遠超普通壓力設備的測量精度，確保壓強數據的真實性與可靠性。同時，設備搭載全量程溫度補償技術，針對單晶硅傳感芯片的溫度特性進行精準校準，有效抵消環境溫度波動（-40~125℃）對測量精度的影響，避免溫度漂移導致的測量失真，確保設備在極端溫度工況下仍能穩定輸出精準數據。此外，設備采用模塊化結構設計，分為測壓端口、單晶硅傳感模塊、信號處理模塊與輸出模塊，測壓端口采用標準化防腐接口，可根據測量需求靈活切換表壓、絕壓測量模式，適配多場景壓強測量需求。
工作時，被測介質（氣體或液體，含腐蝕性介質）的壓強通過防腐測壓接口作用于單晶硅傳感膜片，使膜片產生與壓強成正比的微小彈性形變——單晶硅膜片的壓阻效應會隨形變產生精準的電阻變化，傳感芯片快速捕捉這一電阻變化信號，并將其轉化為微弱電信號；經內部低噪聲放大、精密信號調理、全量程溫度補償與抗電磁干擾處理后，有效抵消環境溫度波動、電磁干擾、機械振動對測量精度的影響，將壓強信號轉化為4~20mA（默認）、0~5V、0~10V、RS485等工業通用標準信號。標準信號可直接與PLC、數據采集儀、上位機系統對接，實現壓強數據的遠程監測、數據記錄與自動化控制；同時，設備具備零點、滿量程可調功能，可根據實際工況靈活校準，遷移范圍寬，長期穩定性優異，有效抵消環境變化與設備老化對測量精度的影響，無需頻繁校準，大幅降低運維成本。
二、產品核心特性：單晶硅核心+長效穩定，適配高端工業壓強場景
PTL901的核心競爭力源于單晶硅傳感技術與精細化結構優化，在壓強測量精度、長期穩定性、溫度適應性、抗干擾能力、防腐性能、安裝便捷性等方面形成多重優勢，完美解決傳統壓力設備精度不足、溫度漂移明顯、抗干擾弱、長期穩定性差的痛點，兼顧實用性、可靠性與兼容性，適配石油化工、電力能源、水利工程、冶金制造等多個高端工業領域的壓強工況。
1. 單晶硅核心加持，測量精準長效：采用進口單晶硅傳感芯片，綜合精度達0.075%F·S、0.1%F·S、0.25%F·S多個等級，能精準捕捉-100kPa~100MPa范圍內的表壓、絕壓變化，最小可測壓強分辨率低至0.01%F·S，可精準監測高壓管道、儲罐等場景的微小壓強變化，徹底解決普通設備測量失真、漂移明顯的難題。單晶硅材質的長效穩定性，使設備長期穩定性≤0.05%F·S/年，遠超傳統壓力變送器，可實現長期免校準運行，大幅降低運維成本。
2. 全量程溫度補償，適配極端工況：搭載全量程溫度補償技術，補償溫度范圍覆蓋-40~125℃，可有效抵消不同環境溫度、介質溫度對測量精度的影響，溫度漂移≤0.001%F·S/℃，確保設備在高溫、低溫等極端工況下仍能穩定輸出精準數據，適配石油化工高溫反應釜、戶外水利監測等多溫度場景。
3. 量程靈活適配，多測量模式切換：量程覆蓋-100kPa~0~1MPa~100MPa，檔位可按需選擇，常用量程包括0~1MPa、0~10MPa、0~20MPa、0~50MPa、0~100MPa等，適配不同壓力等級的測量需求。支持表壓、絕壓兩種測量模式靈活切換，無需更換設備，可滿足高壓管道表壓監測、儲罐絕壓控制等多種測量需求，兼容性極強。
4. 抗干擾能力出眾，穩定性強：采用先進的抗電磁干擾（EMC）、抗振動設計，電磁兼容符合GB/T 14048.1標準，在機械振動頻率10Hz~2000Hz內，輸出變化小于0.05%F·S，可有效抵御工業現場的電磁干擾、機械振動，避免壓強數據失真與信號波動。具備反向極性和限流保護功能，過載能力強，可承受1.5倍量程的壓力，有效保護設備核心元件，延長使用壽命。
5. 防腐抗壓，適配多樣介質：采用316L不銹鋼防腐殼體與傳感膜片，部分型號可定制哈氏合金材質，具備優異的防腐、抗壓性能，可適配水、油、天然氣、酸堿溶液等多種腐蝕性與非腐蝕性介質，避免介質腐蝕、高壓沖擊導致的測量失真與設備損壞。密封性能優異，防護等級達IP67，可有效抵御工業現場多塵、潮濕、浸泡等惡劣環境的侵蝕，適配戶外、地下、化工車間等復雜工況，確保設備長期穩定運行。
6. 結構緊湊輕便，安裝操作便捷：整體結構緊湊、堅固，體積小、重量輕，便于攜帶與安裝，可輕松適配狹小安裝空間。機械連接采用M10×1.5、M20×1.5等標準螺紋，可根據客戶需求定制接口，無需大幅改造原有系統，安裝簡易、使用方便。電氣接口采用標準化設計，出線方式可按需定制（有線/無線可選），接線簡單，工作人員可快速完成安裝與調試，無需專業培訓即可上手操作。
7. 適配廣泛，性價比突出：設備工藝精湛，性能穩定，兼具超高精度、長效穩定性與惡劣工況適配性，同時具備較高的性價比，可廣泛應用于石油化工、電力能源、水利工程、冶金制造、高端裝備、試驗臺等多個領域，既適用于工業現場的高壓、低壓壓強監測，也可用于精密試驗場景的壓強精準測量，滿足不同行業的高端測控需求。
三、核心技術參數
- 測量形式：表壓、絕壓
- 量程范圍：-100kPa~0~1MPa~100MPa（檔位可選，可按需定制）
- 綜合精度：0.075%F·S、0.1%F·S、0.25%F·S
- 輸出信號：默認4~20mA（二線制），可選0~5V、0~10V（三線制）、RS485（Modbus協議）
- 供電電壓：12~36VDC（典型24VDC）
- 介質溫度：-40~125℃
- 環境溫度：-40~85℃
- 補償溫度：-40~125℃
- 長期穩定性：≤0.05%F·S/年
- 溫度漂移：≤0.001%F·S/℃
- 防護等級：IP67
- 絕緣電阻：≥100MΩ（500V DC）
- 負載電阻：電流輸出型≤800Ω；電壓輸出型≥50KΩ；RS485型≥1KΩ
- 結構材質：316L不銹鋼（可選哈氏合金），單晶硅傳感膜片
- 電氣接口：標準化接口，出線方式可定制（有線/無線）
- 機械連接：M10×1.5、M20×1.5等標準螺紋，可定制接口
- 振動影響：10Hz~2000Hz內，輸出變化小于0.05%F·S
- 響應時間：≤3ms（上升到90%F·S）
- 最小可測壓強分辨率：0.01%F·S
- 過載能力：1.5倍量程值
- 電磁兼容：符合GB/T 14048.1標準
- 質保期限：3年
四、典型應用場景及實操案例

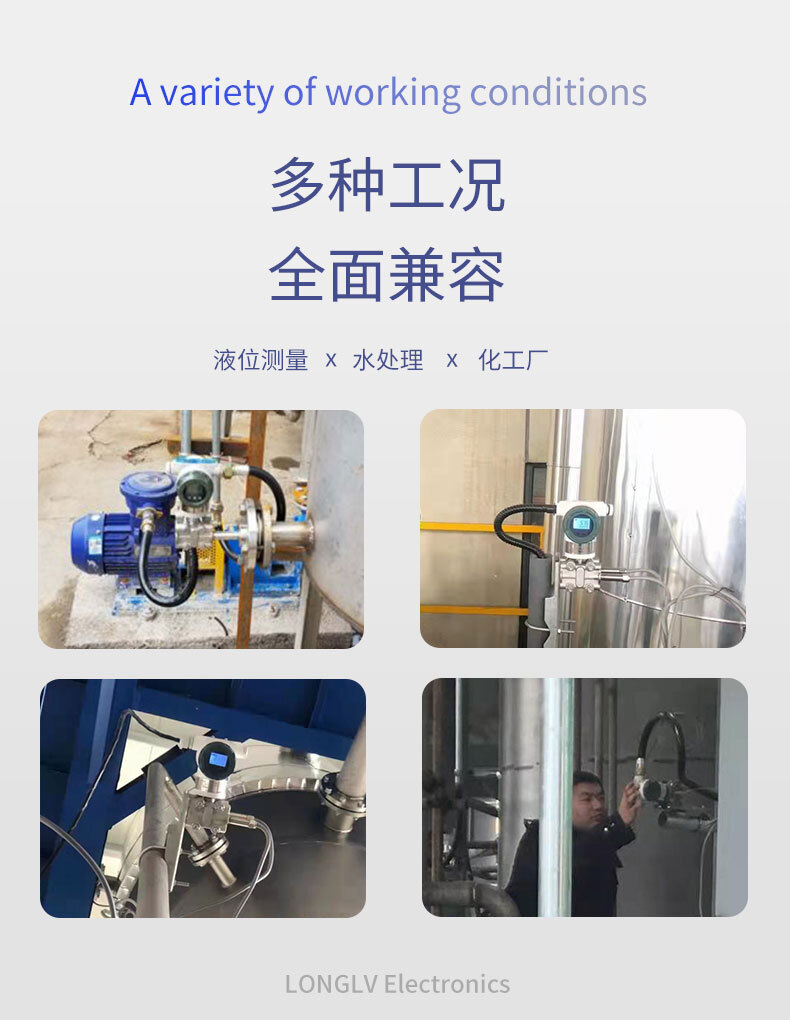

PTL901憑借單晶硅核心精準測壓、全量程溫度補償、防腐抗壓、長效穩定的核心優勢，廣泛應用于石油化工、電力能源、水利工程、冶金制造等多個高端工業領域，尤其適配高壓管道壓強監測、儲罐絕壓控制、工業制程壓強調控、精密試驗壓強測量等對精度與穩定性要求嚴苛的場景，以下為3個真實實操案例，直觀呈現產品在實際壓強工況中的應用價值：
案例一：石油化工高壓管道壓強監測（石油化工領域）
某大型石油化工企業，在原油輸送高壓管道運行過程中，需監測管道內的壓強（量程范圍0~20MPa），判斷管道運行狀態與介質輸送安全性，避免因壓強過高導致管道破損、壓強過低導致介質輸送不暢，保障生產流程穩定。傳統壓力變送器精度不足、溫度漂移明顯，易受現場高溫、電磁干擾影響，出現數據失真，導致管道運行狀態誤判，存在極大安全隱患，且需頻繁校準，運維成本較高。
選用
隆旅PTL901單晶硅壓力變送器后，通過M20×1.5標準螺紋接口，將測壓端連接高壓管道測壓點，選用0~20MPa量程、0.1%F·S精度型號，完美適配高壓管道壓強監測需求。設備的單晶硅傳感芯片精準捕捉管道內的壓強變化，全量程溫度補償技術有效抵消化工車間高溫環境（60~80℃）的影響，溫度漂移控制在允許范圍內，確保數據穩定；抗電磁干擾設計可抵御現場設備產生的電磁干擾，避免數據失真。設備輸出4-20mA標準信號接入管道控制系統，實時監測壓強變化，當壓強超出設定范圍時，自動聯動閥門調整介質流量，確保管道安全運行。應用以來，設備連續穩定運行18個月，無任何數據失真、故障現象，無需頻繁校準，管道運行故障率降低80%，大幅提升了生產系統的管控精度與效率，且享受3年質保服務，降低了維護成本。
案例二：電力鍋爐壓強控制（電力能源領域）
某火力發電廠，在鍋爐運行過程中，需監測鍋爐內部的壓強（量程范圍0~10MPa），控制鍋爐運行壓力，避免因壓強過高導致鍋爐爆炸、壓強過低影響發電效率，保障發電系統安全穩定運行。鍋爐現場溫度高、振動頻繁，傳統壓力變送器抗振動、抗高溫能力弱，易出現測量漂移與信號波動，導致鍋爐壓力控制失誤，影響發電安全與效率。
引入隆旅PTL901單晶硅壓力變送器后，根據需求選用0~10MPa量程、0.075%F·S精度型號，通過定制螺紋接口安裝于鍋爐測壓點，切換表壓測量模式。設備采用316L不銹鋼防腐殼體，可適配鍋爐現場高溫、輕微腐蝕環境；抗振動設計可抵御鍋爐運行產生的機械振動，振動誤差控制在允許范圍內，確保數據穩定。單晶硅傳感芯片響應迅速，可精準捕捉鍋爐內部的微小壓強變化，全量程溫度補償技術有效抵消鍋爐周邊高溫（100~120℃）的影響，確保壓強數據精準無誤。設備輸出信號接入鍋爐控制系統，自動調節鍋爐燃燒狀態，維持壓強穩定。應用后，鍋爐壓強控制精度提升至±0.01%F·S，未出現任何壓強異常導致的故障，發電效率提升5%，設備長期穩定運行，無需頻繁維護，大幅降低了運維成本與安全隱患。
案例三：精密試驗臺壓強測量（高端制造領域）
某高端裝備制造企業，在產品精密試驗過程中，需監測試驗臺內的壓強（量程范圍0~1MPa），要求測量精度高、數據穩定，為試驗數據提供可靠支撐，避免因測量誤差導致試驗結果失真，影響產品研發進度。傳統壓力變送器精度不足、長期穩定性差，無法滿足精密試驗的測量需求，試驗數據可信度低。
選用隆旅PTL901單晶硅壓力變送器后，根據測試需求選用0~1MPa量程、0.075%F·S精度型號，通過M10×1.5標準螺紋接口安裝于試驗臺測壓點，切換絕壓測量模式。設備的單晶硅傳感芯片最小可測壓強分辨率低至0.01%F·S，測量精度遠超試驗要求，可精準捕捉試驗過程中的微小壓強變化；長期穩定性優異，連續運行6個月無明顯漂移，確保試驗數據的一致性與可靠性。設備輸出RS485信號接入試驗數據采集系統，實現壓強數據的實時記錄與分析，為產品研發提供精準的數據支撐。應用后，試驗數據可信度提升至100%，避免了因測量誤差導致的試驗返工，大幅提升了產品研發效率，獲得企業研發團隊的高度認可。
