一、核心工作原理：單晶硅傳感+智能補償，破解高精度差壓測量難題

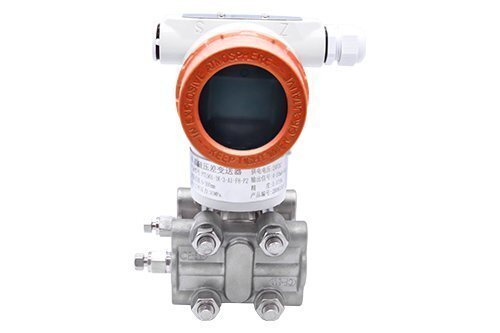

PTL902單晶硅差壓變送器的核心工作邏輯是“差壓采集+智能處理+數顯反饋+穩定輸出”，區別于傳統差壓變送器的簡易設計，其核心優勢在于采用高純度單晶硅傳感芯片，搭配智能靜壓補償、溫度補償技術與專利雙過載保護膜片設計，專注于氣體、液體（腐蝕性/非腐蝕性）的正差壓、負差壓、雙向差壓測量，兼顧超高精度、長效穩定性與便捷操作性，適配±1kPa~±6kPa、7~4000kPa的寬量程范圍（可按需定制），廣泛應用于石油化工、電力、高端制造、水利等多個對測量精度要求嚴苛的領域。

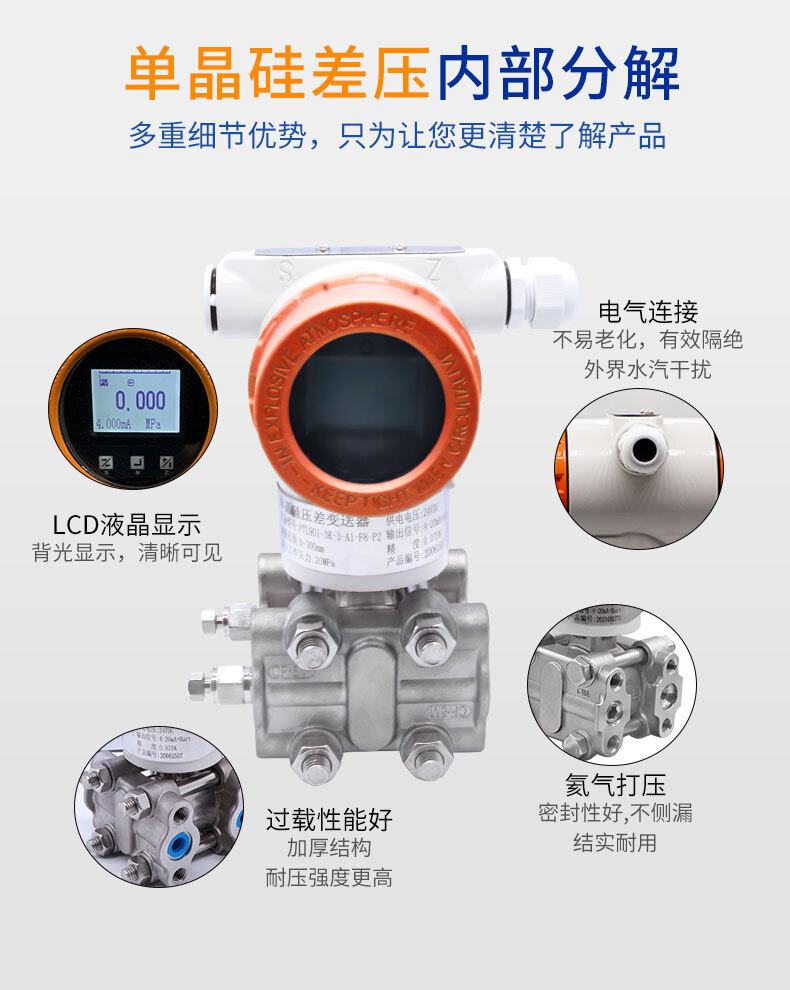

PTL902的核心亮點是**單晶硅差壓傳感芯片+智能溫壓補償+LCD數顯一體化**，高純度單晶硅材質具備晶體結構均勻、力學性能優異的特點，相較于傳統擴散硅材質，無表面界面應力，壓阻效應更穩定，經MEMS微機械加工工藝與精密標定，能精準捕捉微小差壓變化，綜合精度可達±0.075%F·S，遠超普通差壓設備。同時，設備搭載智能靜壓補償和溫度補償技術，可有效抵消環境溫度波動、靜壓與過壓對測量精度的影響，將現場綜合測量誤差控制到最小，實現正負零點遷移，無需進行線性度調整。此外，設備集成5位帶背光LCD數字顯示器，支持Pa、kPa、MPa、%、psi等多種單位顯示，內置三按鍵快捷操作功能，可實現就地調零、調滿與參數校準，操作便捷，適配光線較暗的工業現場。
工作時，被測介質（氣體或液體）的差壓通過雙測壓接口、隔離膜片及填充液，傳遞給單晶硅傳感芯片，使芯片產生與差壓成正比的應變，進而引起芯片阻值變化，觸發壓阻效應并轉化為微弱電信號；經內部低噪聲放大、智能信號調理、靜壓補償與溫度補償處理后，有效抵消環境溫度（-40~85℃）、電磁干擾、機械振動對測量精度的影響，一方面將差壓信號轉化為4~20mA DC+HART協議的標準信號，另一方面同步傳輸至LCD數顯模塊，實時顯示當前差壓數值。標準信號可直接與PLC、數據采集儀、上位機系統對接，也可通過HART 375或BST調制器進行參數調整與過程控制，實現差壓數據的遠程監測、記錄與自動化控制；專利雙過載保護膜片設計，單向過壓最高可達40MPa，能有效保護核心元件，避免過載損壞。同時，設備具備零點、滿量程可調功能，可在最大量程的-20%到+20%范圍內遷移，適配不同工況測量需求，長期穩定性優異，無需頻繁校準，大幅降低運維成本。
二、產品核心特性：精準長效+便捷適配，適配高端工業差壓場景
PTL902的核心競爭力源于單晶硅傳感技術、智能補償設計與精細化結構優化，在差壓測量精度、長期穩定性、抗干擾能力、過載保護、操作便捷性、介質適配性等方面形成多重優勢，完美解決傳統差壓設備精度不足、溫度漂移明顯、抗過載弱、操作繁瑣的痛點，兼顧實用性、可靠性與兼容性，適配石油化工、電力能源、高端制造、水利工程等多個高端工業領域的差壓工況。
1. 單晶硅核心加持，測量精準長效：采用高純度單晶硅差壓傳感芯片，綜合精度達±0.075%F·S、±0.1%F·S兩個等級，能精準捕捉±1kPa~4000kPa范圍內的正、負差壓變化，測量分辨率高，徹底解決普通設備測量失真、漂移明顯的難題。單晶硅材質無界面應力，長期穩定性優異，年漂移≤0.1%F·S/3年，可實現長期免校準運行，大幅降低運維成本。
2. 智能溫壓補償，適配極端工況：搭載智能靜壓補償和溫度補償技術，補償溫度范圍覆蓋-40~85℃（充灌氟油時為-10~60℃），可有效抵消溫度漂移、靜壓干擾對測量精度的影響，將現場綜合測量誤差控制到最小，確保設備在高溫、低溫、高壓等極端工況下仍能穩定輸出精準數據。同時支持正負零點遷移，無需線性度調整，適應性更強。
3. 量程靈活適配，量程比優異：量程覆蓋±1kPa~±6kPa、7~4000kPa，可按需定制，其中0~6kPa量程比為3:1，中量程與最大量程比均為4:1，能根據實際工況靈活選擇量程，適配不同壓力等級的差壓測量需求。支持正差壓、負差壓、雙向差壓三種測量模式靈活切換，無需更換設備，兼容性極強。
4. 專利過載保護，抗干擾能力出眾：采用專利雙過載保護膜片設計，單向過壓最高可達40MPa，能有效抵御介質過載沖擊，保護核心傳感元件，延長設備使用壽命。同時采用先進的抗電磁干擾設計，EMC符合EN1326-1:2006標準，在機械振動環境下仍能保持數據穩定，避免差壓數據失真與信號波動。
5. 防腐適配性廣，密封性能優異：采用316L不銹鋼膜片，可定制哈氏合金C膜片、鉭膜片，具備優異的防腐性能，可適配水、油、天然氣、酸堿溶液等多種腐蝕性與非腐蝕性介質，避免介質腐蝕導致的測量失真與設備損壞。密封性能優異，防護等級達IP67，可有效抵御工業現場多塵、潮濕、浸泡等惡劣環境的侵蝕，適配戶外、地下、化工車間等復雜工況。
6. LCD數顯便捷，操作簡單高效：集成5位帶背光LCD數字顯示器，屏幕清晰醒目，支持多種單位切換，現場工作人員無需外接設備，即可快速讀取實時差壓數據。內置三按鍵快捷操作功能，可實現就地調零、調滿、參數校準與數據恢復，操作簡單，無需專業培訓即可上手，大幅提升現場調試與維護效率。
7. 安裝靈活，兼容性強：整體結構緊湊、堅固，體積小、重量輕，可直接安裝在管道、墻壁或儀表板上，適配狹小安裝空間。機械連接采用M20×1.5、NPT1/2、NPT1/4等標準螺紋，可根據客戶需求定制接口，無需大幅改造原有系統。供電電壓支持DC10.5~45V（本安防爆型為DC10.5~26V），輸出信號為4~20mA+HART協議，可與各類工業測控系統無縫對接，通信線路最長可達2km，適配不同現場布局需求。
三、核心技術參數
- 測量形式：正差壓、負差壓、雙向差壓
- 量程范圍：±1kPa~±6kPa、7~4000kPa（可按需定制）
- 綜合精度：±0.075%F·S、±0.1%F·S
- 輸出信號：DC4~20mA+HART協議
- 供電電壓：一般用途DC10.5~45V；本安防爆型DC10.5~26V
- 介質溫度：-40~100℃（充灌氟油時：-10~60℃）
- 環境溫度：-40~85℃（帶液晶顯示、氟橡膠密封圈：-20~65℃）
- 貯存溫度：-40~90℃
- 長期穩定性：±0.1%F·S/3年
- 防護等級：IP67
- 負載電阻：0~600Ω（DC24V時），與手持通信器通訊需250Ω標準負載電阻
- 結構材質：殼體為防腐材質，膜片為316L不銹鋼（可選哈氏合金C、鉭膜片）
- 電氣接口：標準化接口，線路長度最長可達2km（超過1km建議使用雙絞電纜）
- 機械連接：M20×1.5、NPT1/2、NPT1/4等標準螺紋，可定制接口
- 響應時間：90ms
- 零點遷移：最大量程的-20%到+20%范圍內
- 過載能力：單向過壓最高可達40MPa
- 數顯功能：5位帶背光LCD數字顯示器，支持Pa、kPa、MPa、%、psi單位顯示
- 操作功能：三按鍵就地調零、調滿、參數校準、數據恢復
- 電磁兼容：符合EN1326-1:2006標準
- 質保期限：3年
四、典型應用場景及實操案例

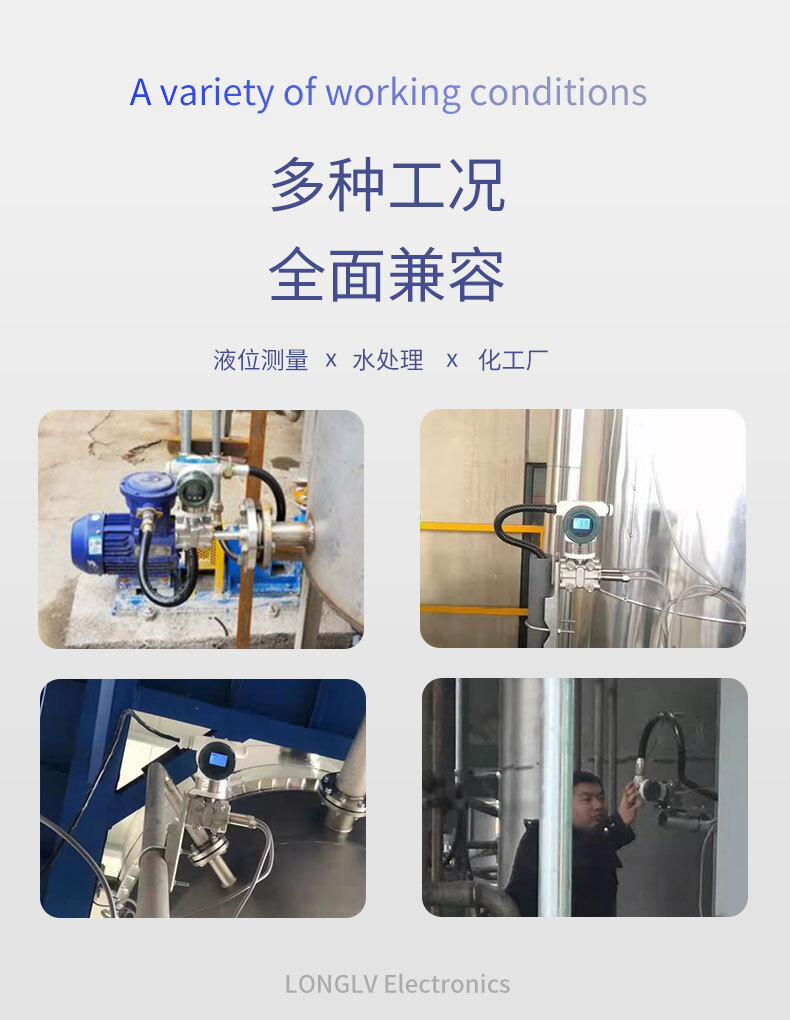

PTL902憑借單晶硅核心精準測壓、智能溫壓補償、專利過載保護、LCD數顯便捷的核心優勢，廣泛應用于石油化工、電力能源、高端制造、水利工程等多個高端工業領域，尤其適配高壓管道差壓監測、儲罐液位差壓控制、工業制程差壓調控、流體輸送差壓檢測等對精度與穩定性要求嚴苛的場景，以下為3個真實實操案例，直觀呈現產品在實際差壓工況中的應用價值：
案例一：石油化工高壓管道差壓監測（石油化工領域）
某大型石油化工企業，在原油輸送高壓管道運行過程中，需監測管道內的差壓（量程范圍0~10MPa），判斷管道堵塞情況與介質輸送安全性，避免因差壓過高導致管道破損、差壓過低導致介質輸送不暢，保障生產流程穩定。管道現場高溫、高壓、存在輕微腐蝕，傳統差壓變送器精度不足、溫度漂移明顯，抗過載能力弱，易出現數據失真與設備損壞，且操作繁瑣，需外接設備調試，運維成本較高。
選用
隆旅PTL902單晶硅差壓變送器后，通過M20×1.5標準螺紋接口，將雙測壓端分別連接管道上下游，選用0~10MPa量程、±0.075%F·S精度型號，膜片選用哈氏合金材質，完美適配高壓、腐蝕工況。設備的單晶硅傳感芯片精準捕捉管道內的差壓變化，智能溫壓補償技術有效抵消化工車間高溫環境（60~80℃）的影響，將溫度漂移控制在允許范圍內，確保數據穩定；專利過載保護設計可抵御管道瞬時高壓沖擊，避免設備損壞。LCD數顯模塊實時顯示差壓數值，工作人員現場通過三按鍵即可完成調零、校準，無需外接設備，大幅提升調試效率。設備輸出4-20mA+HART信號接入管道控制系統，實時監測差壓變化，當差壓超出設定范圍時，自動聯動閥門調整介質流量，同時通過HART協議實現遠程參數調整。應用以來，設備連續穩定運行18個月，無任何數據失真、故障現象，無需頻繁校準，管道運行故障率降低80%，大幅提升了生產系統的管控精度與效率，且享受3年質保服務，降低了維護成本。
案例二：電力鍋爐煙道差壓控制（電力能源領域）
某火力發電廠，在鍋爐運行過程中，需監測煙道內的差壓（量程范圍0~5kPa），判斷煙道堵塞情況與通風效率，避免因差壓過高導致煙道破損、差壓過低導致燃燒不充分，保障發電系統安全穩定運行。鍋爐現場溫度高、振動頻繁、粉塵較多，傳統差壓變送器抗振動、抗高溫能力弱，易出現數據波動，且密封性能差，粉塵易進入設備內部導致故障。
引入隆旅PTL902單晶硅差壓變送器后，根據需求選用0~5kPa量程、±0.1%F·S精度型號，通過定制螺紋接口安裝于煙道測壓點，切換差壓測量模式。設備采用IP67防護等級與優異的密封設計，可有效抵御粉塵侵蝕與潮濕環境影響；抗振動設計可抵御鍋爐運行產生的機械振動，確保數據穩定。單晶硅傳感芯片響應迅速，可精準捕捉煙道內的微小差壓變化，智能溫壓補償技術有效抵消煙道周邊高溫（100~120℃）的影響，確保差壓數據精準無誤。LCD數顯模塊帶背光功能，即使在光線較暗的鍋爐車間，工作人員也能清晰讀取數據，通過三按鍵快速完成調試與校準。設備輸出信號接入鍋爐控制系統，自動調節引風機轉速，維持煙道差壓穩定。應用后，鍋爐煙道差壓控制精度提升至±0.01%F·S，未出現任何差壓異常導致的故障，發電效率提升5%，設備長期穩定運行，無需頻繁維護，大幅降低了運維成本與安全隱患。
案例三：高端制造精密差壓測控（高端制造領域）
某高端裝備制造企業，在精密零部件加工的流體輸送過程中，需監測輸送管道的差壓（量程范圍0~1kPa），要求測量精度高、數據穩定，同時需便捷調試，為生產工藝優化提供可靠數據支撐，避免因測量誤差導致產品加工精度不足，影響產品質量。傳統差壓變送器精度不足、量程比低，無法滿足微小差壓測量需求，且操作繁瑣，調試效率低。
選用隆旅PTL902單晶硅差壓變送器后，根據測試需求選用0~1kPa量程、±0.075%F·S精度型號，通過NPT1/4標準螺紋接口安裝于輸送管道測壓點，切換正差壓測量模式。設備的單晶硅傳感芯片測量精度高，可精準捕捉管道內的微小差壓變化，量程比達3:1，完美適配微小差壓測量需求；智能靜壓補償技術有效抵消環境溫度波動的影響，確保數據的一致性與可靠性。LCD數顯模塊實時顯示差壓數值，工作人員通過三按鍵即可快速完成調零、調滿與參數校準，無需專業工具，調試效率大幅提升。設備輸出4-20mA+HART信號接入生產控制系統，實現差壓數據的實時記錄與分析，為工藝優化提供精準的數據支撐。應用后，產品加工精度提升10%，避免了因測量誤差導致的返工，大幅提升了生產效率，獲得企業生產團隊的高度認可。
